Support pour hamac (Pas à pas)

[tschvartz]

Après une longue réflexion sur le fait de faire un chanfrein ou non sur ma pièce et si oui sous quelle forme, je me suis enfin décidé à faire un chanfrein sous forme de quart de ronde.

Je vais pourvoir (enfin) utiliser ma défonceuse.

Utilisation de la défonceuse pour le chanfrein

Pour la première fois, j'utilise un tapis antidérapant pour faire mes chanfreins. Je suis assez satisfait de son utilisation et surtout au niveau du temps gagné puisque je n'utilise aucun serre-joint pour le maintient de mes pièces.

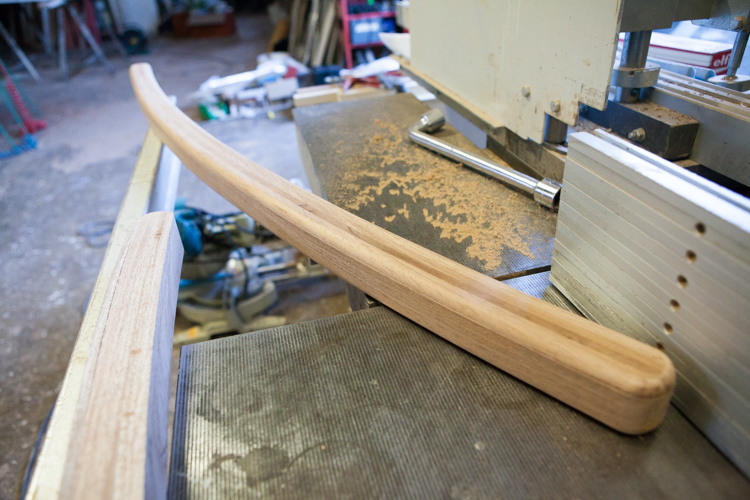

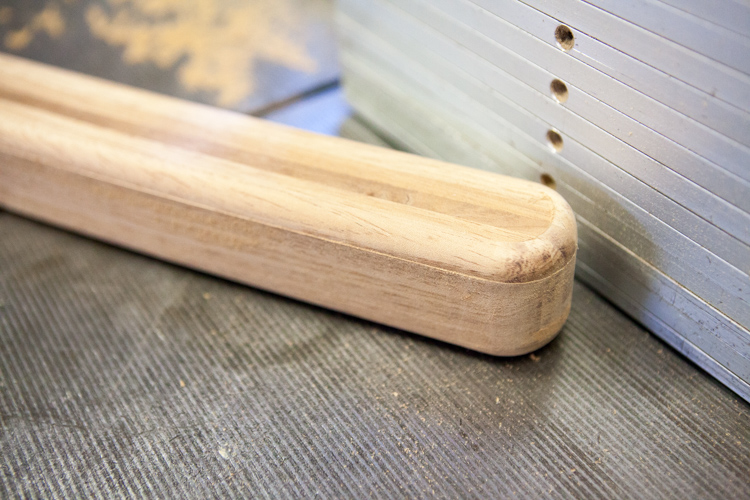

Voilà un gros plan du rendu final. On voit quelques traces de l'usinage mais je pense les supprimer avec le ponçage de finition.

Ma pièce avec le chanfrein

Et voilà une vue globale.

La pièce dans la globalité

[tschvartz]

N'hésitez pas à me faire vos remarques ou vos retours sur les dernières étapes, je serais content d'échanger dessus.

Bonne soirée à tous

[Olink]

Super boulot pour tschvartz.
Perso j'aurai fait les chanfreins à la def sous table, tout simplement pour éviter d'abimer la pièce si la def bascule mais encore faut-il en avoir une. Et juste un détail, ce n'est pas une ponceuse a bande que tu as pris, ce sont des cylindres de ponçage pour toupie sur lesquels on place des manchons abrasif ( juste pour les débutants pour qu'ils nomment les choses comme il faut ça permet de se comprendre mutuellement).
Sinon hormis ces détails, c'est très bien réalisé, et les pièces cintrées ne sont quand même pas les choses les plus faciles à faire.
Bonne continuation, vivement la suite.

Copalement

[tschvartz]

Super boulot pour tschvartz.
Bonne continuation, vivement la suite.
Copalement

Merci

[tschvartz]

Perso j'aurai fait les chanfreins à la def sous table, tout simplement pour éviter d'abimer la pièce si la def bascule mais encore faut-il en avoir une.

Ce qui m'embête dans la def sous table c'est pour les parties concaves, est ce qu'il n'est pas nécessaires d'enlever les protections pour l'usinage ?

Mais effectivement, je ne suis pas équipé avec...

@+

[tschvartz]

Hello,

vous trouverez ci-dessous une estimation du prix de revient et du temps passé sur ce projet :

Coûts

Le coût de revient est celui-ci mais je devrais le réactualiser à l'avancement. Pour le moment :
- Achat du bois (niangon) : 95 €
- Achat de la colle : 2x12 €
- Achat du MDF pour le gabarit : 12 €
Soit 131 € pour le moment auxquels il faudra que j'ajoute au minimum la visserie...

Temps passé

Le temps passé est pour le moment de :
- Réalisation du gabarit : 1h
- Réalisation des découpes : 1h
- Réalisation des lamellé-collés : 3x45' (pour 3/7)
Soit 4h15 pour le moment mais je suis loin d'avoir fini...

Je complète les coûts et temps passés indiqués précédemment :

Coûts :
-Précédemment : 136 €
- 3ème tube de colle : 12€
-Corde (2m environ) : 5€
-Accastillage : 37 €
-Boulonnerie : 50 €
Je pense que je suis au bout de mes dépenses donc le projet m'est revenu à 240 € environ (contre 300/350 € dans le commerce).

Temps passé
- Précédemment : 4h15
- Derniers lamellés-collé : 4x45'
- Dressage et découpage des pièces : 2h30
- Usinage des extrémités et des chanfreins : 2h
- Bouchage et ponçage : 1h30
Soit actuellement, environ 13h15 de boulot... et il reste encore du travail... Je me donne jusqu'à Noël pour finir mais je sais que l'étape de la lasure va être longue

J'essaye de compléter demain le pas-à-pas avec ce que j'ai fait aujourd'hui...

Bon WE à tous,

[tschvartz]

Rebouchage

Suite aux quelques imperfections sur mon lamellé, je décide de tout reboucher avec de la pâte à rénover couleur acacia.

Pâte à rénover

Cette pâte est un bi-composant qui nécessite donc d'être mélangée avec un durcisseur.

Pâte bi-composants

Une fois la pâte mélangée

J'applique ensuite dans toutes les interstices afin d'éviter que la pluie ne puisse pas s'infiltrer par la suite.

Application sur le bois

Ponçage

Une fois ce travail réalisé, je réalise un ponçage avec un grain fin : P180

Ponçage

Ce ponçage me permet aussi d'éliminer toutes les imperfections de l'usinage à la défonceuse.

[tschvartz]

Bonjour à tous,

après quelques semaines d'absence, me revoilà avec mon projet de support hamac.

J'attaque maintenant l'avant-dernière phase qui est la préparation à l'assemblage de mes pièces. Je commence pour choisir mes pièces et l'ordre dans lequel je vais les assembler. Je les numérote pour retrouver facilement l'ordre.

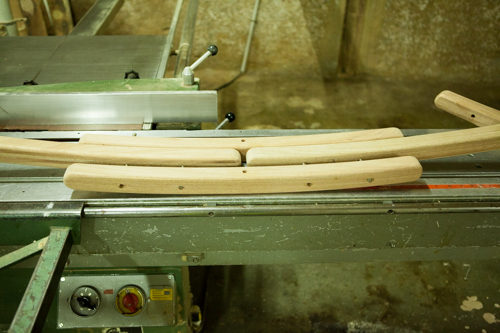

Présentation de mes différentes pièces et numérotation.

Ensuite j'utilise la perceuse à colonne pour percer mes trous. D'abord sur une des pièces puis sur les autres en servant de la position des trous.

Utilisation de la perceuse à colonne pour faire mes trous

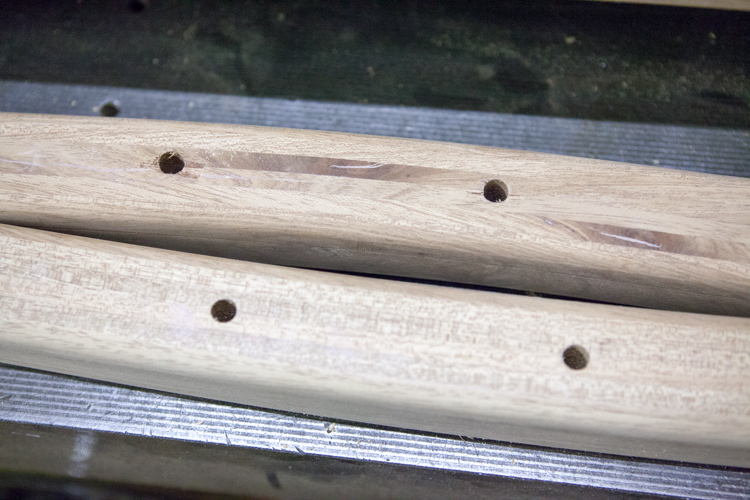

Et voilà le rendu final.

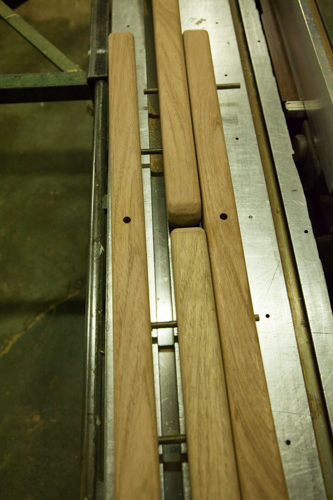

Les trous réalisés

Bonne journée,

[tschvartz]

Re,

je continue tranquillement mon projet de support. Je vois le bout et tout devrait être (enfin) prêt pour le printemps.

Pour fixer les différentes pièces entre eux, j'ai acheté des tiges filetées en Inox que je découpe aux bonnes dimensions.

Je mets tout d'abord les pièces en position afin de repérer les trous :

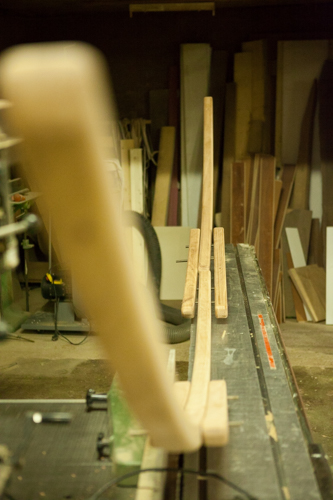

Positionnement des pièces

J'enfile ensuite les tiges filetée découpées à la bonne dimension :

Forme finale sans les pieds (2)

Je vois enfin la forme finale de mon assemblage mais sans les pieds :

Forme finale sans les pieds (1)

Les pièces fixées entre elles par les tiges

Je n'ai jamais été aussi proche de la fin

[tschvartz]

Comme mon idée de départ et de garder au maximum un côté "bateau" à mon support, je passe un peu de temps sur le choix des noeuds et les finitions...

J'ai dégoter chez M. Bricolage une corde en chanvre pour garder un côté "nature".

Corde en chanvre

Après la prise des dimensions, je découpe la corde en scotchant l'endroit que je vais couper et en coupant au milieu du scotch pour que les extrémités ne s'effilochent pas.

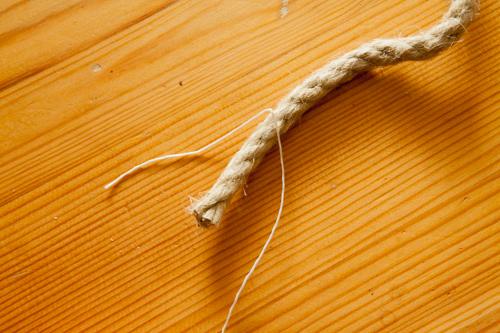

J'ai pris un peu de ficelle de cuisine pour faire une surliure pour arrêter la corde. Pour cela, il suffit de positionner la ficelle sous forme de U sur la fin de la corde :

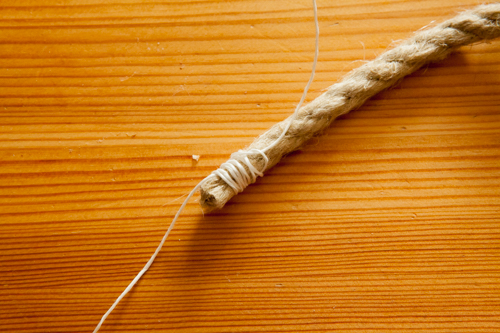

Tours bien serrés

Puis de faire des tous bien serrés autour de la corde avec le ficelle en partant de l'extrémité :

Positionnement en U de la ficelle

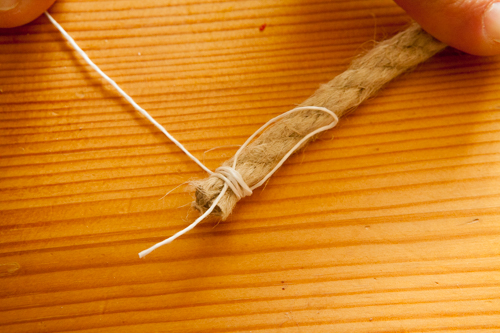

Pour finir le noeud, il vous suffit de passer l'extrémité de la ficelle dans l'anse qui se forme :

Passage de la ficelle dans l'anse

En tirant sur l'extrémité de la ficelle positionnée au début à l'extrémité de la corde, vous resserrez le nœud et faites disparaître l'anse.

Tirer sur la ficelle et...

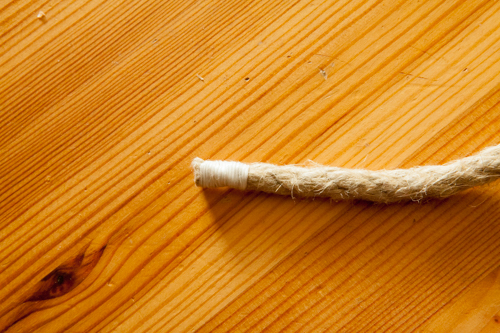

Reste à couper le petits bouts qui dépassent et voilà le résultat :

Résultat final

Normalement j'arrive à la fin de mes messages, j'espère pouvoir conclure rapidement.

Bonne journée à tous,

[Julien le belge]

Super boulot tschvartz, vraiment agréable à suivre comme projet!

[tschvartz]

Super boulot tschvartz, vraiment agréable à suivre comme projet!

Merci, j'essaye d'être le plus pédagogue possible pour ceux qui voudraient s'en resservir...

[FMJ]

Hello !

As-tu fini ce hamac ?
Même en hiver, ça peut servir en intérieur !
