[Résolu]Plugin Assemblages : Bug ou mauvaise manipulation ?

[Laurems]

edit : mauvaise manipulation et non pas bug, voir la réponse de VMS ci-dessous.


Bonjour,

j'ai un comportement qui n'est pas celui que j'attend avec le plugin assemblages de VMS , mais je ne sais pas si c'est moi qui fais une fausse manipulation, ou si c'est un bug.

Voici comment reproduire mon problème :

1 : Créer 2 pièces, faire un assemblage à rainure-fausse languette (avec plugin assemblages et pièce)

2 : Transformer ces 2 pièces assemblées en un composant.

3: Créer une autre pièce (la traverse)

4 : Utiliser la fonction "tenon et mortaise" (plugin assemblages)

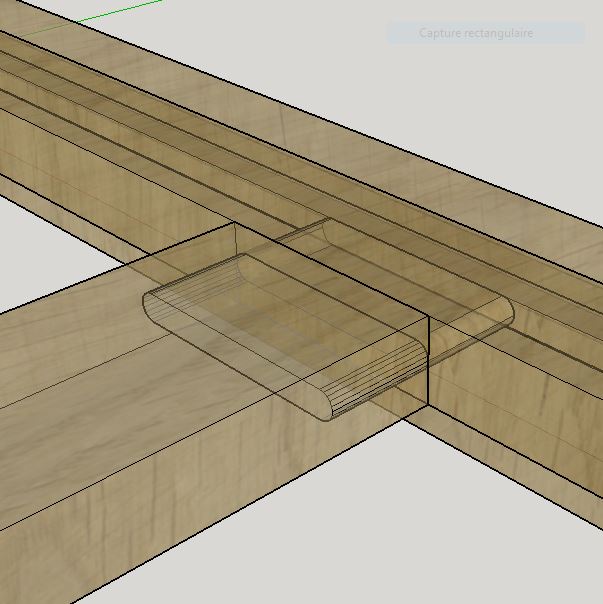

Résultat :

Comme on peut le voir, la mortaise ne se crée pas bien, elle est en dehors de la pièce.
Est-ce que c'est moi qui fait une fausse manipulation ou est-ce là un bug ?

Merci

PS :
Sketchup 2016, Windows 10, plugins téléchargés ce jour sur le site de blb-bois.

[VMS]

A priori, c'est la face de la pièce mortaisée qui n'est pas orientée vers l'extérieur. Dans ce cas, la mortaise ne s'usine pas correctement.
Il suffit d'inverser cette face et de recommencer.
La génération des pièces à l'aide du plugin Pièce évite d'être confronté à ce problème.

[Laurems]

A priori, c'est la face de la pièce mortaisée qui n'est pas orientée vers l'extérieur. Dans ce cas, la mortaise ne s'usine pas correctement.
Il suffit d'inverser cette face et de recommencer.
La génération des pièces à l'aide du plugin Pièce évite d'être confronté à ce problème.

Merci, c'était effectivement le problème !

ça fonctionne au poil

Encore merci pour ces chouettes plugins et la présence sur ce forum !
