[RESOLU] Quelle astuce utilisée pour cette decoupe ronde

[Rimani]

Bonjour,

Je cherche l'astuce utilisée pour pouvoir à la fois verrouiller le déplacement dans le rail (pour déterminer le rayon du cercle) et de permettre à la pièce à usiner de tourner sur elle-même avec uniquement la vis noire que l'on voit sur la photo. merci

[FB33]

Bonjour,

Peut-être un jupe cylindrique (un tube de longueur +/- égale à l'épaisseur du bois) qui entoure le boulon au niveau pas de vis... (?)

[Hugo57]

Bonjour,
Je pense comme @FB33, un cylindre autour d'une vis, je ne vois que ça.

[éricM]

La photo : une scie à chantourner.
Tu écris : "

Je cherche l'astuce utilisée pour pouvoir à la fois verrouiller le déplacement dans le rail (pour déterminer le rayon du cercle) et de permettre à la pièce à usiner de tourner sur elle-même avec uniquement la vis noire que l'on voit sur la photo. merci

Pour moi on usine avec une scie à format (sur table), une toupie, une défonceuse, etc.
(Pas avec une scie à chantourner.)
Avec quelle type/taille de machine à bois veux-tu usiner ton rond ?
Si c'est une scie à format (sur table) as-tu un chariot ras de lame ?
Un peu plus de précision pourrait nous aider à répondre.

Avec une scie à format chariot ras de lame :
http://sawdust.online.fr/Saw/fr_CircleFixture.php
http://sawdust.online.fr/HowTo/fr_CircleShaping.php

Avec une défonceuse :
http://sawdust.online.fr/Router/fr_CircleJigs.php

[gumma]

Peut-être un jupe cylindrique (un tube de longueur +/- égale à l'épaisseur du bois) qui entoure le boulon au niveau pas de vis... (?)

+1 pour ce que j’appellerai une entretoise (longueur = épaisseur de la pièce + léger jeu pour empêcher le blocage de la pièce).

[tienda]

La photo : une scie à chantourner.

Il me semble plutôt que c'est une scie sauteuse sous table.
Le col de cygne sert juste à tenir le protecteur de lame.

Pour le serrage de la pièce, est tu sûr que ça se fait uniquement avec la molette du dessus, ou y a t'il une vis dessous pour fixer le diamètre et la molette du dessus qui retient la pièce.

Quoi qu'il en soit ce système doit couter un bras pour avoir un résultat qui risque d'être bien moyen. Les systèmes décrits par ericM, donneront à coup sûr de bien meilleurs résultats.

[Rimani]

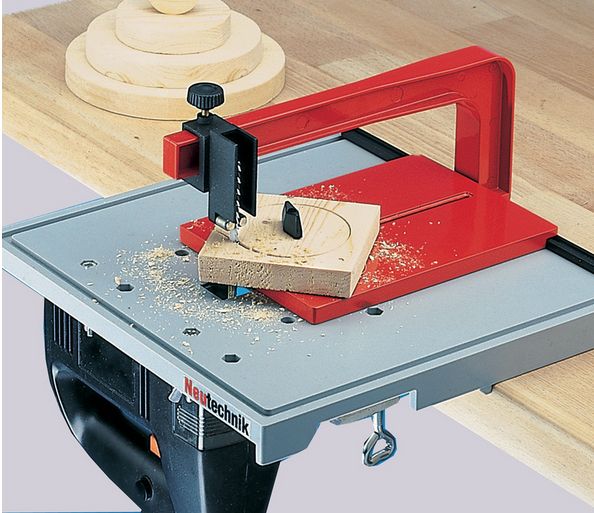

Bonjour et merci à tous pour vos réponses, C'est un système pour scie sauteuse, ne sachant pas si on peut renseigner une marque sur le forum, j'ai recadré l'image, ci-joint une image normale. Pour l'épaisseur de la planche à usiner elle peut varier de toutes les épaisseurs, c'est là l'astuce du système donc mettre une buselure pour chaque épaisseur me semble pas possible.

http://www.neutechnik-toolshop.com/prod ... w-adapter/

[tienda]

Au niveau du prix, c'est pas excessif, mais au niveau du résultat ?
Tout dépend de ta sauteuse !!

Achètes le, comme ça tu verra comment c'est fait

[FB33]

Le bois ne peut pas être serré, sinon il ne tournera pas.

Si tu regardes la platine, on voit que sur les côtés de la rainure centrale il y a une rainure non débouchante plus large. Donc il suffirait d'un écrou carré (une petite pièce carrée de l'épaisseur du dégagement avec trou central fileté) qui vient s'y loger pour bloquer l'axe par serrage par le dessous de la plaque et fixer ainsi le rayon de coupe... Le plus simple restant une entretoise (éventuellement filetée pour adapter la hauteur).

Par contre, comment font-ils ça ?.. Sans trou !


[ours_en_pluche]

C'est ceci :http://www.neutechnik-toolshop.com/prod ... saw-table/

[Rimani]

Bonjour,

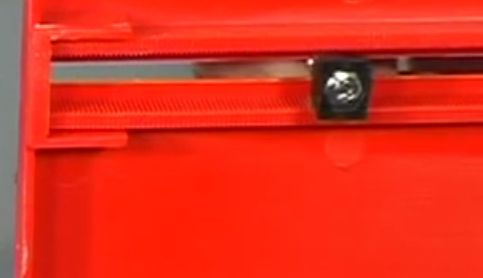

Merci à tous pour vos bonnes idées. Je pense avoir trouvé l'astuce pour la fixation et le positionnement de la pièce à usiner, voir photo jointe (récupérée sur vidéo). Il y a une petite crémaillère qui lorsque l'on serre la vis du haut, bloc avec la petite pièce noire et donc la position de la pièce à usinée.

[gumma]

Es-tu sûr que ce seul système permet à la pièce de tourner librement ? Si oui je vois pas comment...

[tienda]

C'est bien ce qu'il me semblait, tu bloques le déplacement latéral par la vis de dessous (dans la crémaillère).

[Rimani]

C'est bien cela, ensuite resserrer en fonction de la rotation de la pièce à usiner, reste plus qu'a trouver un système équivalent.
