Guitare électrique simple

[JulienU]

Salut à tous,

Je fabrique une guitare électrique, officiellement pour ma nièce de 9 ans. En pratique, les enfants sont tellement versatiles qu'il y a toutes les chances que d'ici à ce que j'ai terminé, elle aura arrêté la guitare. Dans ce cas, je garderai évidemment la guitare, ça ne me dérange pas

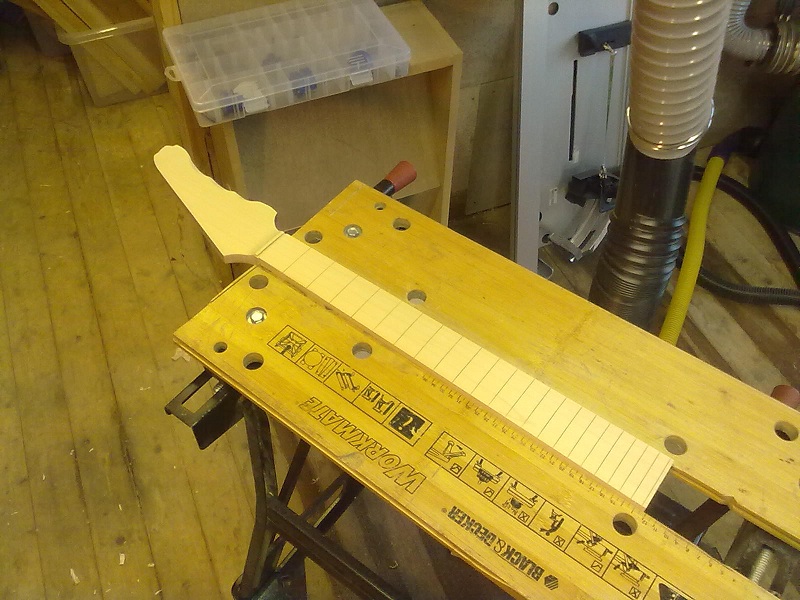

J'en suis déjà à un stade relativement avancé et je n'ai pas pris de photo des étapes antérieures. On attaque donc directement avec un manche et une tête déjà découpés. La touche a été fendue là où les frettes viendront s'insérer et la tête a son épaisseur finale. J'ai prévu un emplacement pour le sillet directement intégré au manche sur 2 de ses 4 côtés :

Certains scies dozuki ont une voie d'environ 0.6mm, ce qui convient pour une fente à frette. Celle-ci doivent être positionnées très précisément. J'ai utilisé pour ça une règle Incra perforée au 1/4 de mm.

Le style de la tête vaut ce qu'il vaut. J'ai simplement essayé de faire un truc un peu plus élaboré que des contours lisses. J'ai utilisé 2 gabarits aux contours légèrement différents pour obtenir ces chanfreins qui s'amincissent.
La pente derrière l'emplacement du sillet a été faite au rouleau ponceur monté sur une perceuse et finie à la main avec râpes, papier abrasif et racloir.

Sur ces photos, je suis sur le point d'attaquer le "radiusage" de la touche, càd un ponçage avec une cale dont la surface est arrondie selon l'axe du manche. J'ai un abrasif Hermes grain 80 qui m'a bien facilité la tâche. Il s'agit ici de conserver la planéité du manche, voire de le rendre légèrement convexe pour compenser la tension que les cordes exerceront une fois la guitare accordée.

[JulienU]

Une fois la touche "radiusée", j'ai posé les repères aux 3e, 5e, 7e, 9e, 12e, 15e, 17e, 19e et 21e cases. Rien de très compliqué, j'ai repéré le centre de chaque case à la règle puis j'ai utilisé la perceuse à colonne pour faire des trous réguliers et surtout d'une profondeur controlée (2mm). Un point de colle et la pastille de plastique rentre toute seul sans faire d'embrouille. Un ponçage au 180 m'assure que les pastilles n'affleurent plus et sont parfaitement intégrées à la touche.
Pour la pose des frettes, là encore plusieurs options. On peut soit y aller au marteau plastique ou bronze (matériaux qui ne marquent pas les frettes) soit on a la chance d'avoir une cale à monter sur la perceuse à colonne et formée pour appuyer uniformément sur la frette pour la faire rentrer. Je vous passe les détails sur comment courber le fil à frette, comment retirer quelques mm de barbe sur les côtés pour ne pas blesser le guitariste etc. (bon si quelqu'un pose la question, j'expliquerai hein). J'ai donc préparé mes 22 frettes et avec un peu de colle jaune dans la fente, je les ai insérées. Le résultat est impeccable (puisque je vous le dis !):

Sur cette photo, vous pouvez voir la baguette d'orme que j'ai insérée au dos du manche pour reboucher la fente par laquelle la tige de renfort est glissée. Pour garantir la solidité de la jonction corps/guitare (4 longues vis seront utilisées), j'ai collé un morceau de bois supplémentaire au niveau du talon. On le devine en bas à gauche de la photo.

Le dos du manche sera formé à la wastringue et au racloir.

[Llylia66]

Quel travail, chapeau bas ....

[Vulcano]

Cool tu nous fait une Démo en vidéo quand elle est finie ?

[Grogg]

Oui, c'est impressionnant. Je pense que ce n'est pas ton coup d'essai...C'est ta combien-t-ième?

[JulienU]

Merci, ça doit bien être la 10e guitare que je fabrique. Cela dit, c'est mon premier manche sans touche rapportée.
Une démo, ouais mais va falloir être patient, on n'y est pas encore !

[lemony]

whaou j'aime beaucoup ce manche.
c'est quoi comme essence du hêtre ?
tu as fais que des électriques ou aussi des acoustiques ?

[JulienU]

Electrique uniquement jusqu'ici. Le manche est en érable coupé sur dosse, c'est pas idéal mais c'est ça que mon fournisseur avait.

[Wallit]

Bravo et très bon travail JulienU,

Je vois que tu n'en ai pas à ton premier coup. Mettre de l'érable pour un manche est une pratique courante que l'on retrouve dans plusieurs marques de fabricant (pour les modèles d'entrée de gamme).

Personnellement, j'ai commencé la pratique de la guitare en même temps que j'ai appris l'ébénisterie en 1993 (et oui ça date). Par contre, je n'ai jamais fabriqué mon propre instrument pour des raisons techniques (matériel, plan et répartition des frettes sur le manche, réglages, bois) mais surtout par manque d'initiative. La lutherie est un métier à part entière.

Encore félicitations et n'hésites pas nous faire partager tes autres créations ou à me les envoyer en MP avec des plans et la répartition des frettes. Merci d'avance.

[Jean-Mich]

Bonsoir,

J'aime bien le titre, je doute que ce soit simple a faire

Jean-Mich

[JulienU]

Je ne crois pas que l'érable soit réservé aux guitares bas de gamme. Je pourrais citer de nombreux modèles dans la gamme 500-800€ qui ont un manche en érable. Même les PRS ont des manches en érable, mais érable moucheté ou ondé. Dans mon cas, je n'allais pas investir dans du bois figuré alors que la gamine va probablement jouer à la petite cuisinière avec la guitare.
J'ai pas vraiment de plan pour cette guitare, y'a pas mal de trucs qui peuvent se décider sans avoir besoin de planifier à mort, en particulier les dimensions du manche ou de la tête. En revanche, la position des frettes est cruciale en effet. Il y a des dizaines de sites qui proposent un calculateur de position de frets en fonction du diapason choisi (longueur vibrante totale de la corde), à commencer par Stewart McDonald.
Je pourrais expliquer tout de A à Z mais faudrait qu'il y ait de la demande et j'ai déjà laissé des tutoriaux très détaillés sur les forums d'audiofanzine ou guitariste.com.

En tout cas, merci pour vos compliments.

[Pinkytong]

Waouh, très beau boulot JulienU... Je m'étais dit que fabriquer une basse c'était mission impossible... eh bien si un jour je me décide, je saurai vers qui demander conseil !

[JulienU]

Allez, on vient d'avoir un weekend alors c'est le moment pour une petite mise à jour.

Les photos du premier post ne le montre pas très clairement mais les frettes n'y sont pas limées et ajustées en largeur. J'ai passé le samedi à ça à coups de limes spécialisées et de papier grain 400 pour obtenir finalement une très légère concavité du manche qui sera compensée par la tension des cordes, le moment venu.

Désolé pour le flou, j'ai pas d'APN...

Quant au dimanche, je l'ai passé à former le dos du manche à la wastringue et au racloir. J'ai travaillé au pif, sans gabarit pour terminer avec un manche assez (trop ?) fin qui devrait convenir aux petites mains de ma nièce. Evidemment, un jour elle sera grande et cette guitare deviendra inconfortable mais j'ai bon espoir qu'elle la casse avant.

A ce stade, le manche est essentiellement terminé. Il me reste à imprimer et appliquer le transfert pour la tête et passer un coup de bombe nitrocellulose. L'érable, c'est une régal à vernir car les pores sont tellements resserrés qu'une préparation minimale suffit.

[moi.93]

bonjour

http://grellier.fr/plans.php?lang=fr

maintenant on se gratte au bouleau

http://grellier.fr/article.php?lang=fr&id=12
