Chariot coulissant pour Bosch GTS 10 XC

[Allan]

Bonjour à tous

J'ai acheté récement une Bosch GTS 10 XC (j'en suis très content malgré quelques petites choses)

J'ai ensuite fait un meuble basé sur cette vidéo:



Il n'est pas très grand, mais il est très fonctionnel, mobile et possède l'essentiel pour moi.

Malgré son chariot intégré dans la table, j'ai décidé de réaliser le chariot car comme montré dans la vidéo, le petit chariot permet de faire de petites coupes, mais quand on décide de faire de plus grosses, on est vite limité.

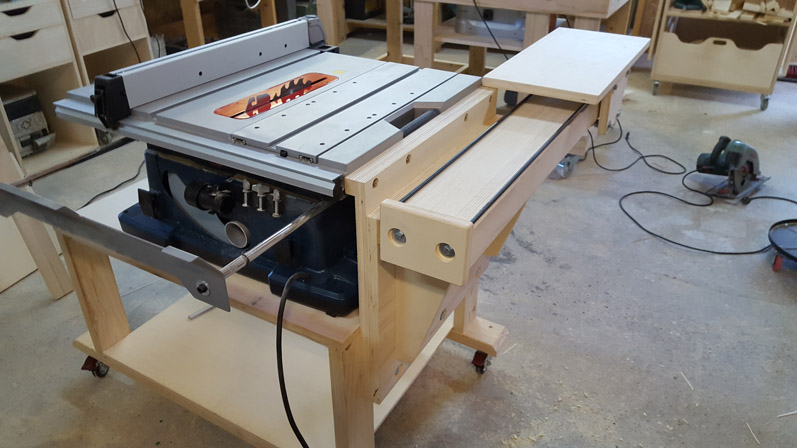

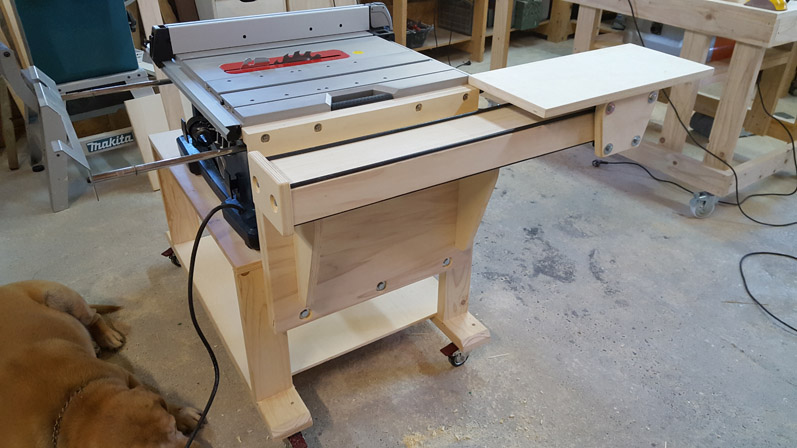

Et voici le résultat

PS: Je n'ai pas fait encore la buté sur le chariot, pour bientot

[Allan]

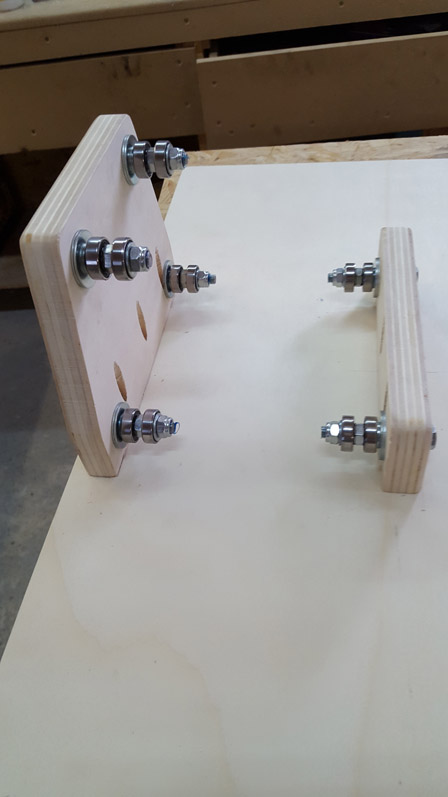

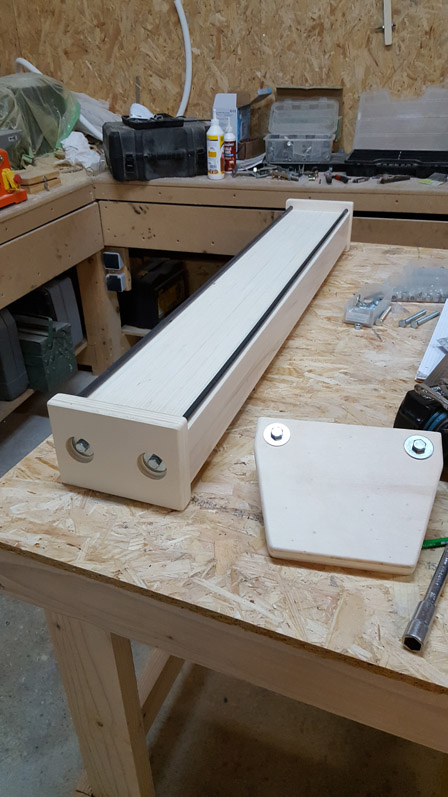

D'autres photos:

[Allan]

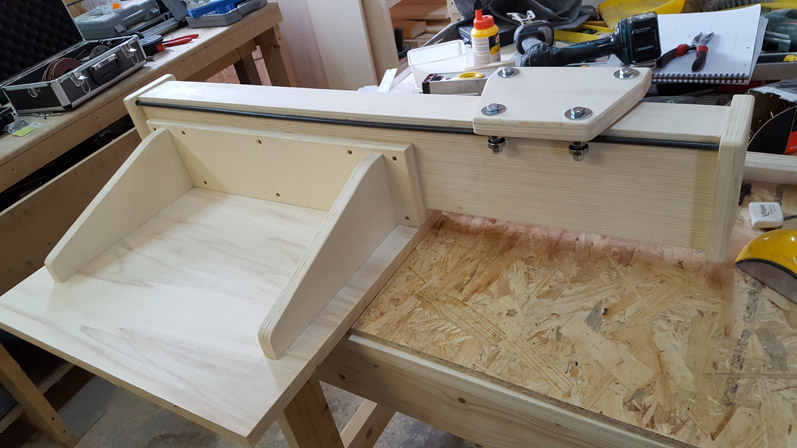

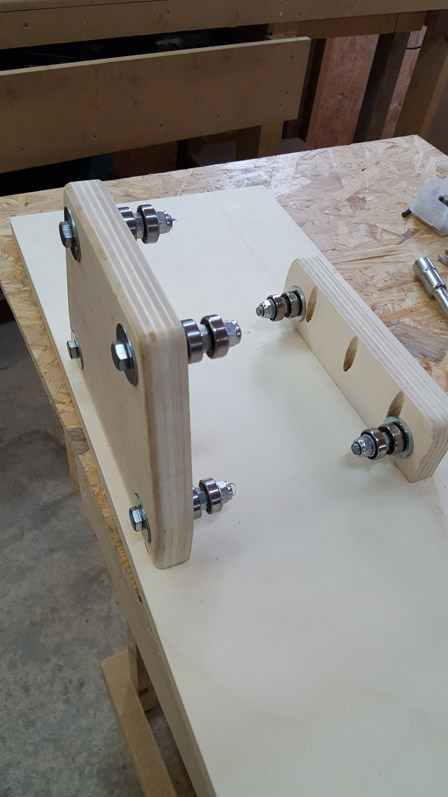

Les dernières:

[bulubuluplopplop]

joli ! Tu perds pas de temps

Par contre tu aurais peut-être dû poster dans le topic de la scie, là les posts vont se disperser.

[Allan]

J'ai hésité mais comme c'est une réalisation ..

Je vais joindre un lien dans le sujet de la Bosch

[Sylar]

Hello

Très jolie réalisation et très fonctionnelle, vivement la suite

[Laurems]

Salut !
Quelle belle réalisation qui semble très soignée ! Bravo.

Petite question : qu'as-tu utilisé comme quincaillerie pour le rail ?

Merci beaucoup

[JM95]

Bonjour !
Très intéressante réalisation ! J'ai moi aussi une petite question ! Y a-t-il un réglage prévu pour le jeu de manière à pouvoir bien plaquer les roulements sur les rails avant serrage ? C'est un gros avantage de ce montage de pouvoir "brider" les roulements tout en concervant un déplacement très fluide. Vu les vitesses de déplacement d'un chariot, un montage serré est sans danger pour la vie des roulements et on est sûr qu'il n'y a aucun jeu. Il faut bien évidemment des roulements étanches à la poussière. La sciure dans la graisse des roulements c'est pas terrible...

[Allan]

Bonjour !
Très intéressante réalisation ! J'ai moi aussi une petite question ! Y a-t-il un réglage prévu pour le jeu de manière à pouvoir bien plaquer les roulements sur les rails avant serrage ? C'est un gros avantage de ce montage de pouvoir "brider" les roulements tout en concervant un déplacement très fluide. Vu les vitesses de déplacement d'un chariot, un montage serré est sans danger pour la vie des roulements et on est sûr qu'il n'y a aucun jeu. Il faut bien évidemment des roulements étanches à la poussière. La sciure dans la graisse des roulements c'est pas terrible...

Bonjour,

les roulements sont étanche normalement.

Entre les roulements, il y a un écrou qui tient sérré le premier roulement, et après le second, j'ai mis un écrou autofreiné, de cette facon, aucun jeu possible au niveau des roulements.
Pour déterminer la distance entre le CP et le roulement, de simple rondelles.

Salut !
Quelle belle réalisation qui semble très soignée ! Bravo.

Petite question : qu'as-tu utilisé comme quincaillerie pour le rail ?

Merci beaucoup

Slt

Une barre d'acier rond diamètre 8mm, et de simple roulement acheté chez 123roulements pour 16€ livré les 12.

Hello

Très jolie réalisation et très fonctionnelle, vivement la suite

Merci

[Kentaro]

Très intéressant, mais moi aussi , je me demande, au sujet du réglage des roulements: il faut que les barres d'acier rond soient parfaitement parallèles et que l'entraxe des axes des roulement corresponde exactement à la distance entre les barres haut et basses. Ce n'est pas du tout évident de répondre à ces deux contraintes du premier coup...

Il ne faut pas que cela coince, se mette légèrement de travers, et pourtant, il faut un minimum de jeu. Il y a un système pour régler tout cela ?

De plus, sur la longueur, les ronds d'acier de 8, cela plie, se déforme. Légèrement, certes, mais assez pour faire tout coincer, d'autant plus que le centre de l'effort (la lame de la scie), est loin. J'aurais peur que cela ne se mette de travers.

[Nicoulski]

Le chariot est vraiment top, bravo!

J'ai deux petites questions moi aussi:

-Quelle est la cote maxi que tu peux couper avec le chariot?

- Le chariot est il assez précis (les mesures d'equerrage dans la video ne sont pas tres parlant)?

[Kentaro]

A mon sens, le système n'est pas isostatique. Il y a trop de contraintes. Donc, soit c'est réalisé avec une précision diabolique (et dans ce cas,il faut du cnc haut de gamme), soit on se retrouve avec du jeu ou cela coince, et dans ce cas, il faut un système pour régler précisément les entraxes et les parallélismes pour compenser.

[ju2256]

Bravo pour ta réalisation. Je reçois la Bosch GTS 10 XC Lundi et je m'attaque à la réalisation d'un meuble dans l'esprit de la video. Etant débutant, j’espère me rapprocher de la qualité de ta réalisation Partagerais tu ton plan par hasard ?

[Allan]

Bravo pour ta réalisation. Je reçois la Bosch GTS 10 XC Lundi et je m'attaque à la réalisation d'un meuble dans l'esprit de la video. Etant débutant, j’espère me rapprocher de la qualité de ta réalisation Partagerais tu ton plan par hasard ?

Bonjour

Je n'ai aucun plan, j'ai essayé de faire en fonction de la vidéo et des cotes et proportion :p

Au final, je pense être arrivé assez prêt du même résultat.

Mais il faut bien sur faire des adaptations à ton meuble et si je te donne mes dimensions, le support ne sera pas aux bonnes cotes vis a vis de ton meuble.

Je peux te donner les dimension du support princiapl si tu le souhaite, déjà avec ca, tu pourra commencer quelques par et ensuite te faire les support etc ..

[ju2256]

Entre la vidéo et tes photos, effectivement je devrais pouvoir m'en sortir.
Jute une question si tu le permet:
Tes roulements sont ceux-ci : https://www.123roulement.com/roulement-627-ZZ.php ?

[Mocasse]

Bon, on va dire que ton chariot tombe pile poil quand il faut !!!!! Je réfléchissais justement à un chariot pour une défonceuse sous table !!!! Et je pense que j'en adapterai un pour scie également ....

Je garde le sujet au chaud, j'étudierai ça de plus près quand j'aurai besoin !!!!!



@+
Seb

[Allan]

Entre la vidéo et tes photos, effectivement je devrais pouvoir m'en sortir.
Jute une question si tu le permet:
Tes roulements sont ceux-ci : https://www.123roulement.com/roulement-627-ZZ.php ?

C'est ceux la: https://www.123roulement.com/roulement-608-2RS.php

Après recherche, il me semble qu'on en trouve de moins cher sur amazon.

[Nicoulski]

Salut,

Superbe réalisation !

Je cherche moi aussi à réaliser un chariot ras de lame et j'hésite entre ton modèle et celui réalisé il y a quelque temps par diomedea.

Est ce que tu pourrais faire un retour sur l'utilisation du chariot notamment au niveau de la précision de ce dernier, de ses capacités de coupes et de sa rigidité ?

Si tu pouvais donner les principales côtes du chariot elles seraient les bienvenues !

À+

[Michel34]

Salut , un autre lien : https://www.youtube.com/watch?v=45TFTXy ... H%26TTOOLS

[Nicoulski]

Salut , un autre lien : https://www.youtube.com/watch?v=45TFTXy ... H%26TTOOLS

Je te remercie pour le lien Michel!

L'idée est bonne mais je ne pense pas qu'elle conviendra à mon projet. J'ai une DeWalt dw745 que je souhaite intégrer dans un meuble et comme je n'ai pas de scie à onglet, j'ai du mal à obtenir de bons résultats en tronconnage. C'est pour ça que je cherche à me faire un chariot de type "ras de lame" qui serait plutôt un chariot "ras de table" dans mon cas.
