Avis, tarif découpe sur mesure etc

[kmio]

Bonjour les copeaux,

J'ai un projet en tête que j'ai commencé à préparer seulement j'ai besoin de découpes un peu spéciales, je joins un fichier
Sketchup, désolé d'ailleurs, c'était la première fois que je m'en servais j'ai galéré, c'est un peu brouillon faut zoomer et
certaines faces restent transparentes malgré que j'ai bien déligné tous les points, je comprends pas bien enfin le gros
y est, les côtes sont en mm.

wood cut.skp

(58.52 Kio) Téléchargé 87 fois

Pour la pièce "A" on part du demi bastaing brut qu'on découpe pour en faire un losange, la coupe doit s'arrêter pour laisser
50 cm de longueur du bastaing intacte, avec le schéma c'est plus clair.

La particularité, hormis la découpe en losange c'est qu'il faut découper un plus petit losange dans le premier, la aussi avec le
schéma ça va aller mieux.

Ensuite 4 planches avec des chants à découper d'angles entre 13 et 18° si je me suis pas planté, différents sur
chaque chants.

Le but étant de pouvoir assembler le tout et qu'au final ça s'emboite.

C'est la base du projet seulement je n'ai pas de scie sous table, les gsb ne font pas ce genre de découpe.

J'ai regardé un peu sur le net pour un usinage mais je n'ai pas trouvé à part des boites d'usinage qui te font passer par leurs
"bureau d'étude" et que tu dois payer un bras j'imagine, c'est un peu particulier. Je louerais bien une scie mais comme je ne
m'en suis jamais servi, j'ai un peu peur pour ma sécurité déjà et puis que le résultat ne sois pas à la hauteur, je suppose qu'il
doit falloir faire des réglages bien précis en prenant l'épaisseur de la lame en compte etc, quand on connait pas...

Alors je me disais que j'allais faire appel à un menuisier mais avant je passe par ici, peut-être que vous pourriez me dire si ça vous semble cohérent, si une scie sous table inclinable ferait l'affaire pour le projet et puis à peu près combien ça pourrait me coûter pour l'usinage, j'avais pensé à faire ça en pin avec des bastaing de charpente ou en cp, en gros un bois pas excessivement cher mais solide qui puisse supporter le poids de l'assemblage, dites moi si ça vous semble judicieux. Enfin je suis plus concerné par le prix de la main d'œuvre et des outils que par le bois.

Ça vous paraitra peut-être tout bête mais pour moi qui ne suis pas équipé, la recherche de découpe "sur mesure" c'est une
vraie galère dès qu'on cherche autre chose que des panneaux ou des plans de travail en fait.

Et si un CDC équipé dans la région lilloise se sent l'envie moyennant rétribution bien entendu, ça me faciliterait bien la vie.

Voilà, voilà, mer à vous.

[macbast]

Kmio, il faudrait que tu inserts des images et pas seulement un fichier skp. Tout le monde n'utilise pas Sketchup.

[Kentaro]

- Une copie d'écran du plan sous skp serait la bienvenue.
- Ce serait à réaliser dans quel type de bois ?
- Où es-tu localisé ?

[mcop2]

J'ai téléchargé ton plan, mais je ne comprends pas tout :(et je ne vois pas vraiment ce que tu veux faire)
quand je mesure les dimensions et les angles,ça ne correspondent pas à ce qui est écrit , c'est normal ?

Ce que j'ai compris :
tu veux faire 1 pièce A, 2 pièces B, 2 pièces C.
La pièce A à l'air symétrique, alors que les pièces B et C sont différentes ?

Pour la pièce A, il serait plus simple de la faire en plusieurs morceaux :
ex le losange central fait toute la longueur, le morceau de 500x110x40 est fait avec 2 morceaux de 500x110x20 avec une entaille en V dans laquelle tu colle le losange central; pour obtenir le gros losange, tu colle du CP de 5.
Parce que, couper ça dans une seule pièce, ça ne vas pas être simple.(si c'est possible)

De quelle précision as tu besoin ?

[kmio]

Bonsoir,

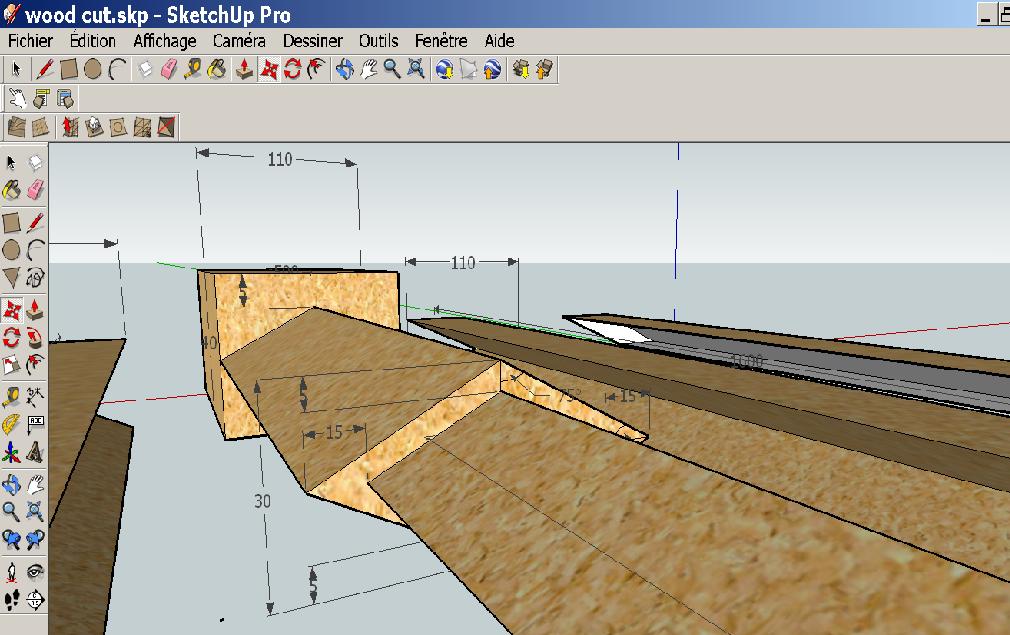

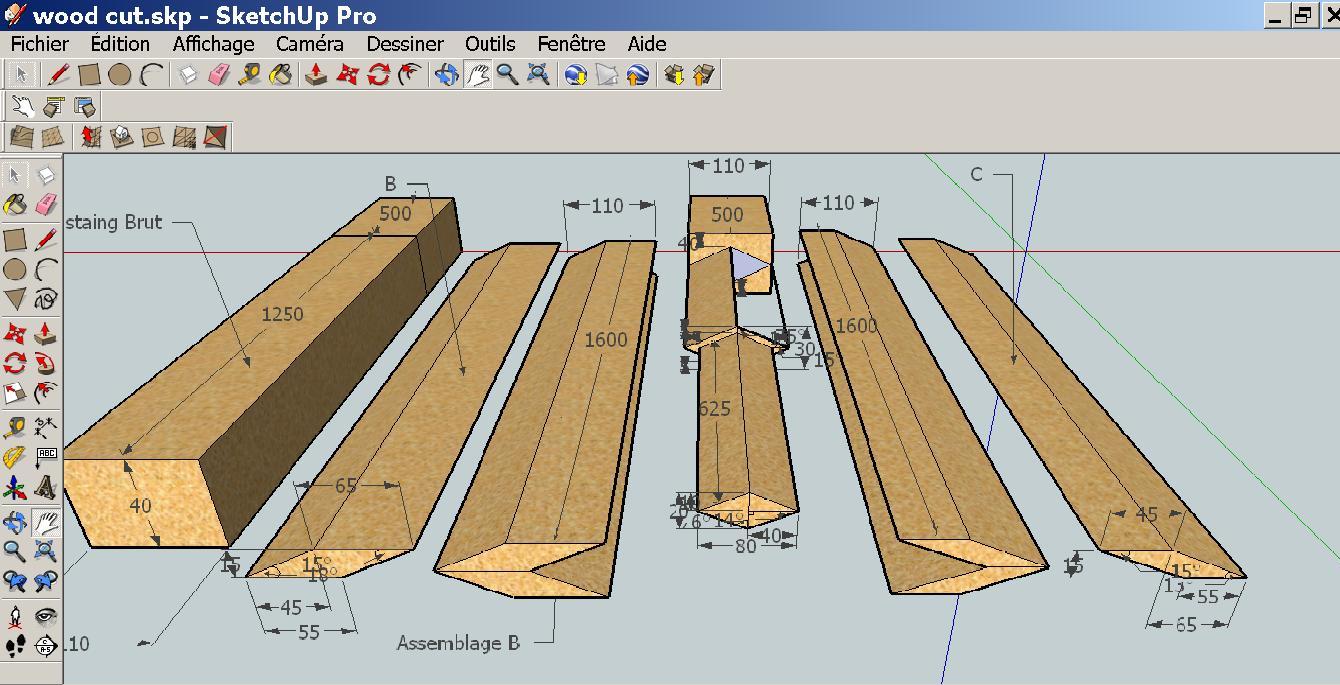

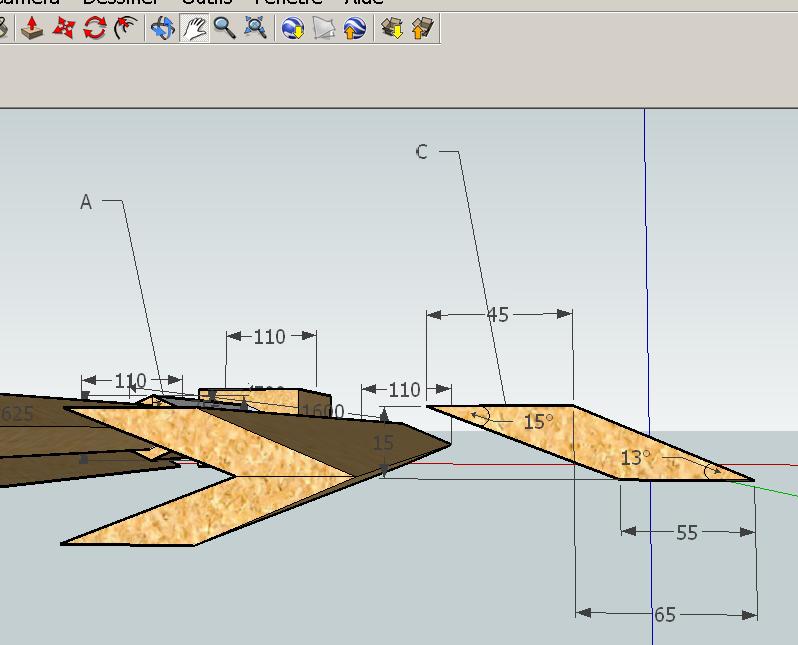

J'ai rajouté des imprim écran dans le post initial.

Kentaro, ce serait dans du pin/cp enfin c'est ce que je comptais utiliser et je suis sur La madeleine à quelques minutes de Lille.

mcop2, Oui je me suis rendu compte après qu'il y avait un outil de mesure du coup c'est juste des formes géométrique cotées, j'ai fait le calcul des angles avec les mesures des côtes. Sinon c'est tout à fait ça 1 pièce A "centrale", 2 pièce B et 2 pièces C qui sont collées ensemble pour donner les assemblages sur le schéma et la pièce A est bien symétrique alors que B et C non (enfin elles le sont une fois assemblées).

Pour les précision ce serait plus ou moins ce que j'ai mis sur le post, pour la cohérence t'y réponds en donnant une alternative, j'avais pensé au losange central sur lequel on vient ajouter le reste mais j'étais pas sur que ce soit plus simple que juste découper dans l'épaisseur du coup j'étais parti la dessus mais je suis preneur de toutes méthodes qui simplifieraient le processus tant que c'est solide. Sinon le moyen d'usinage, un ordre de prix.
