À tout hasard, voici la solution que j'ai employée sur le mien d'établi, pour solidariser le plateau avec le piètement.
Il n'y a pas de tenon dans le pied, mais des tourillons de 18 mm de hêtre espacés régulièrement sur le devant du plateau.

On voit sur la photo le premier chevon du plateau, avant assemblage.

Ces tourillons ne sont que sur l'avant, la fixation est complétée avec des tirefonds.
J'ai fini mon établi depuis bientôt 3 ans, et ça ne bouge pas.

[cartman]

Bonjour,

Merci pour l'idée.
J'avais également envisagé cette solution mais mon piétement est différent de bon nombre d’établi comme le tien qui forme un cadre autour du plateau. dans mon cas, ces chevilles seraient positionnable sur la traverse haute du pied mais la se pose un autre problème : le repérage des trous. si dans ton cas tu as pu "tranquillement" repérer la correspondance des trous/chevilles, dans mon cas la chose ne sera faisable qu'une fois le plateau assemblé et donc ce sera moins simple.

de toute façon, je doublerai de tirefond sur ces traverses haute.
En revanche je garde ton idée pour un futur projet que j'ai en tête

[cartman]

Vous vous en serez douté, cet établi va pas voir le jour dans peu de temps (même si put0#àà il me tarde de commencer).
Faute de temps (haaa les gosses ...) et de matériel (je n'ai pas encore trouvé ou me fournir l'encadrement en chêne ..., j'ai pas encore commencé.

en attendant je vais me préparer 2-3 truc dont le premier (que j'avais en tete depuis pas mal de temps) :

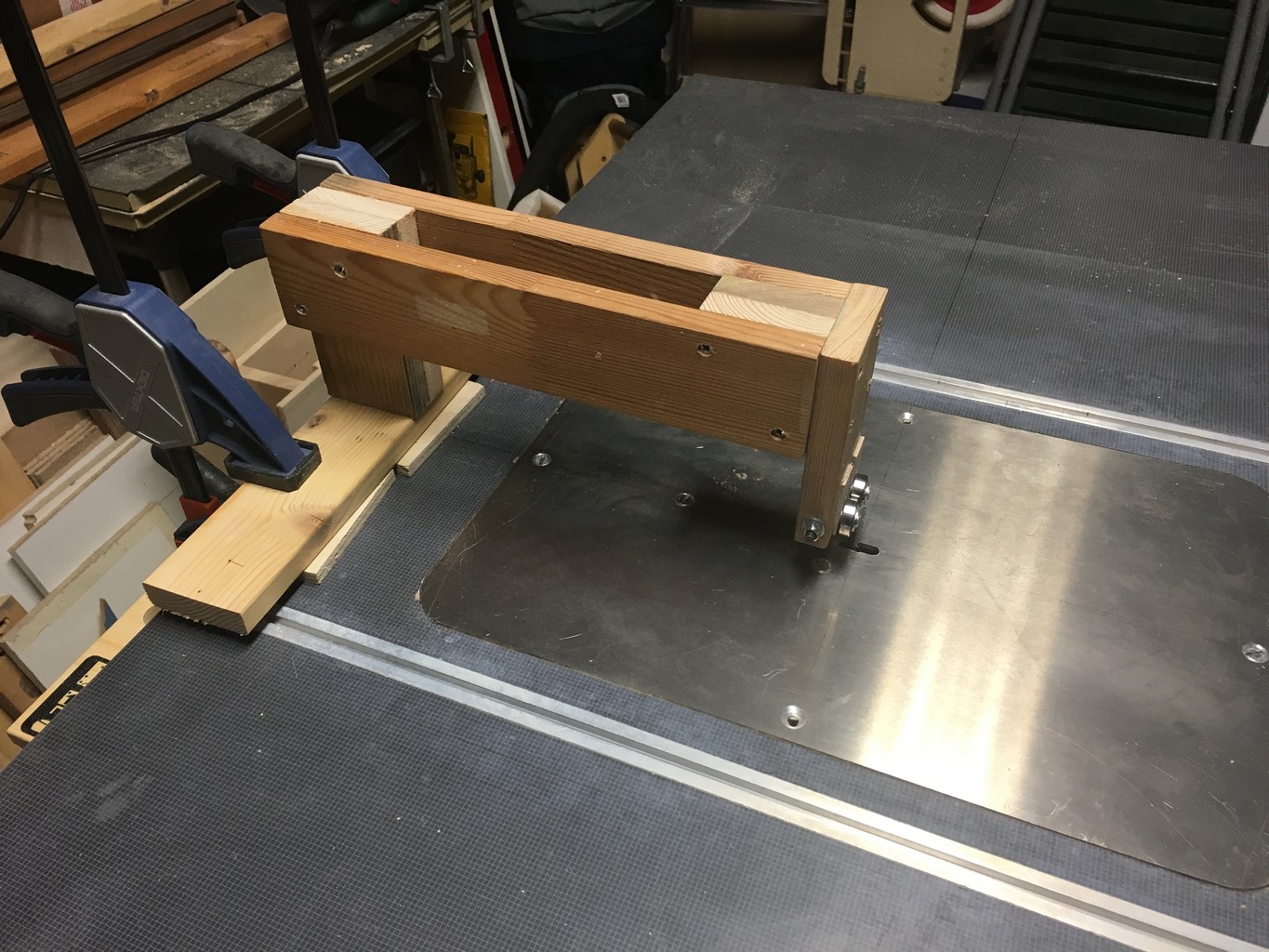

un guide lame pour scie sauteuse sous table :

pas très esthétique mais fonctionnel.

Je vais aussi me fabriquer un gabarit pour tenon a la scie sous table et un autre pour les mortaises a la défonceuse.

[cartman]

Bon... j'ai toujours pas mon encadrement en chêne, donc je peu pas commencer ...

en attendant je me prépare :

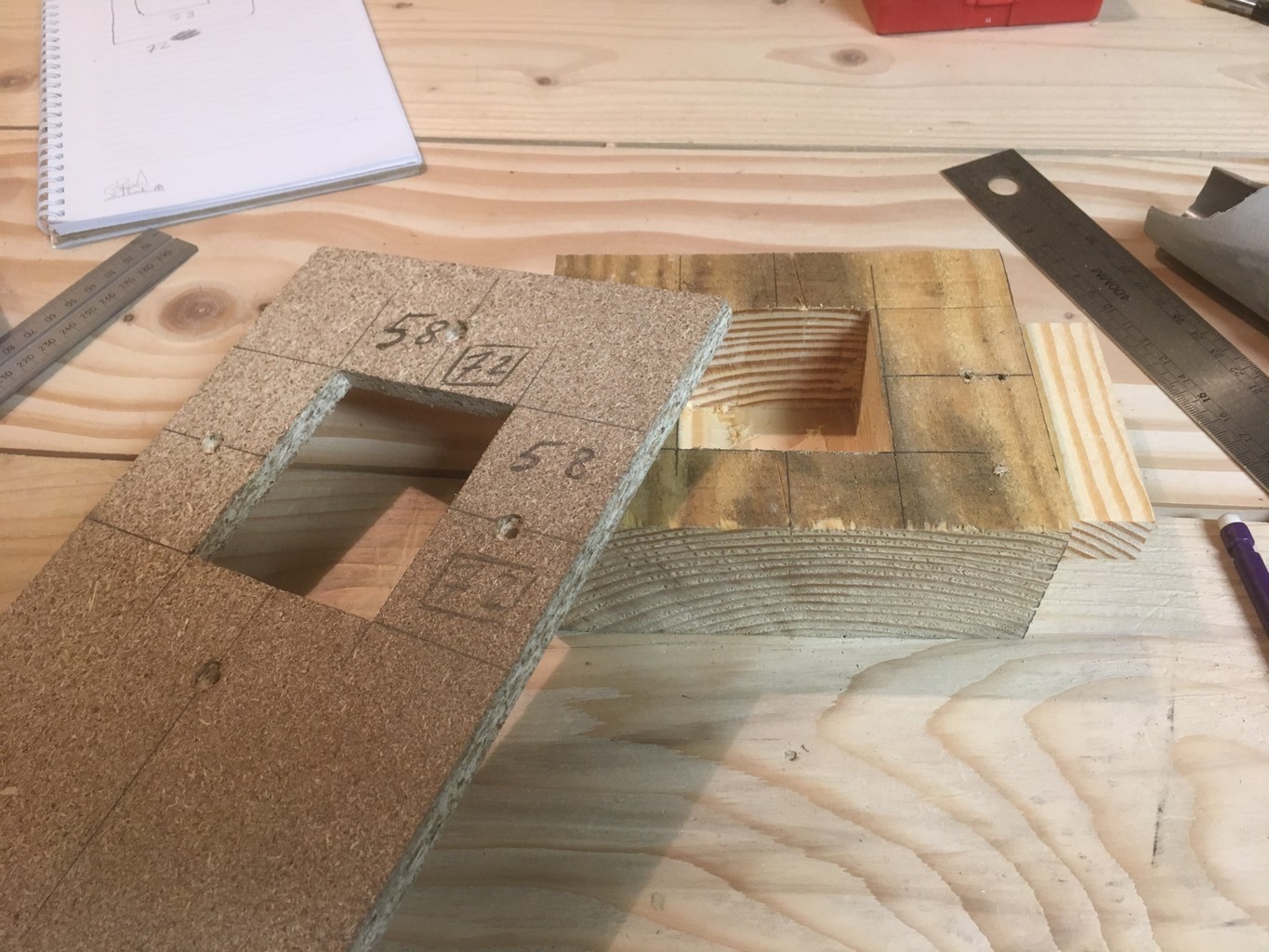

gabarit pour les mortaises + petit test :

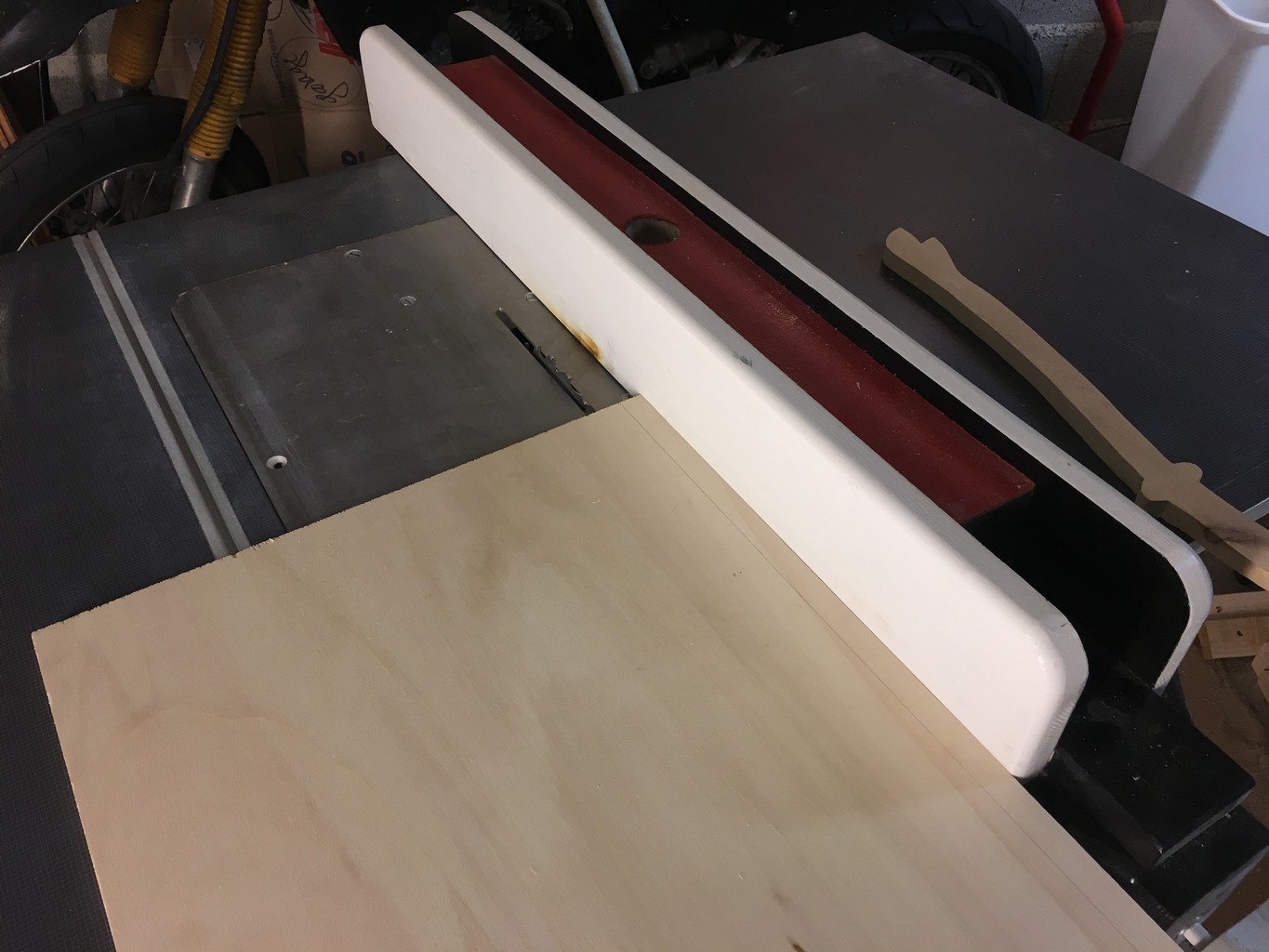

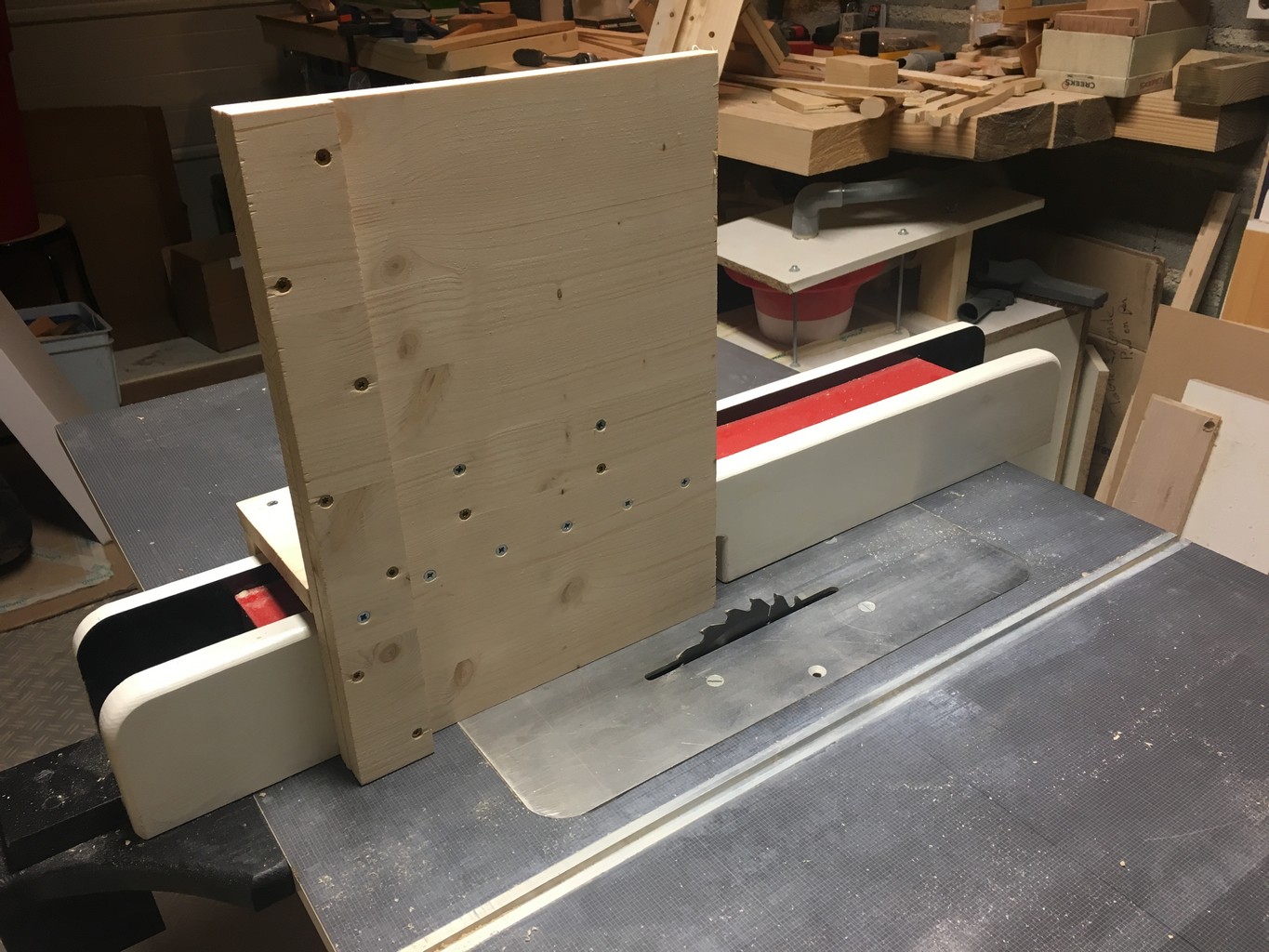

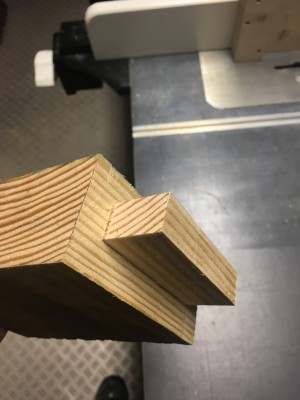

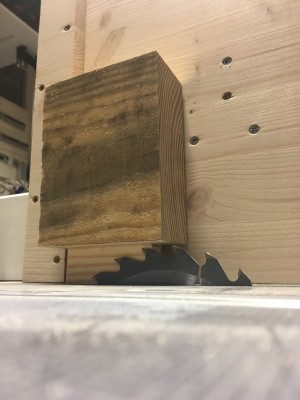

option de mon guide parallèle pour faire des tenons (ou autre) a la scie circulaire sous table :

[cartman]

et pour finir 4 dormants avec du bois de Me#@de... mais qui après un peu de taff fait l'affaire :

[cartman]

Salut a tous !

Bon en attendant les morceaux de chêne pour le contour du plateau, faut vraiment que je fasse du ménage ... parce que la c’est vraiment le bordel :

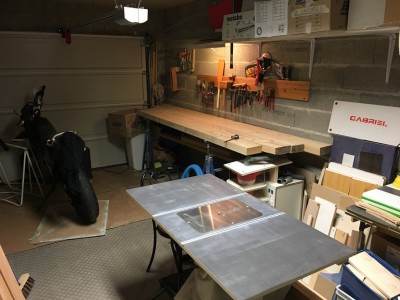

après deux heures de tetris, c'est pas flagrant, mais le ménage est fait !

Et là, je prend conscience d'une chose : les basting "degauchis" et "rabotés" ... aurait bien besoin d'un passage a la rabot/degau vu les jours et décalages !

[cartman]

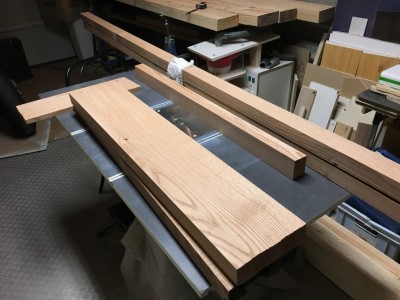

Puis une super surprise : je reçois les morceaux de chêne (qui eux sont parfaitement dégauchis et rabotés !)

Faute de place, j'ai pas de degau (sans deconner !!!) donc une chose est sur, je peux desormais tout amener chez un menuisier du coin.

Pour 30€ (je sais pas dire si c'est cher ou pas) les gars m'ont tout mis d’équerre pour le plateau ! j'suis trop content ! j'ai jamais eu entre mes main des bout d'bois si nickel !
J'ai quand meme perdu 4mm sur le plateau, mais c'est pas trop grave.
En revanche, ce menuisier m'a indiqué que ce que je croyais être du chêne n'en était pas ... sans doute du douglas ou chépakwoua... pas grave il est du et c'est bien l'essentiel.
soit di en passant, j'etait comme un gosse à jouet Club dans cette menuiserie ... du matos ancien mais de ouf (du moins pour moi qui n'est pas loint du Zéro ...) !

[cartman]

J'ai quand même une petite question aux connaisseurs ...

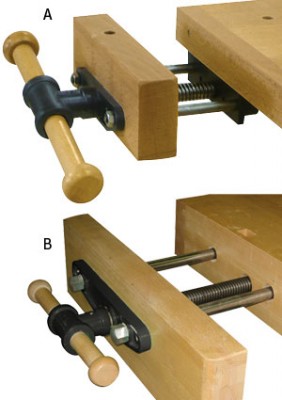

Je compte prendre une presse de bout comme celle-ci : https://www.hmdiffusion.com/Mecanismes- ... .htm#image

Dont les caractéristiques sont les suivantes :

GRAND MODÈLE
- Capacité de serrage 340 mm (à déduire l'épaisseur de votre mors en bois).
- Vis de serrage Ø 28 mm, filetage trapézoïdale (pas 5 mm)
- Entre-axe des 2 colonnes latérales 175 mm
- Ø colonnes latérales 20 mm
- Longueur totale 550 mm
- Largeur totale 270 mm
- Poids 8,3 kg

ma crainte concerne le mors que je souhaite utiliser, qui est une pièce de chêne de 80x20x5 cm faisant ... 7kg !

pensez vous que cela ne posera pas de problème pour la presse ?

[cartman]

pensez vous que cela ne posera pas de problème pour la presse ?

Personne n'a une idée ?

[cartman]

Re-bonjour,

Je reviens avec une nouvelle question (en plus de la précédente), en espérant avoir vos avis éclairés.

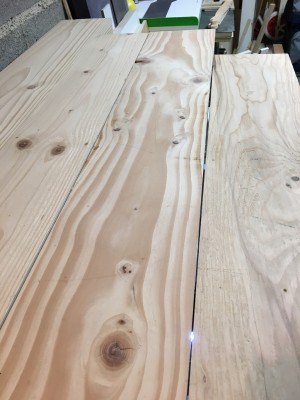

je viens de positionner les bastings du plateau et j'ai encore un petit jour de 2mm environ.

2mm ça parait peu mais avec la largeur des bastings faut quand même bien serrer pour qu'il se résorbe.

Pensez vous que les fausses languettes de 10mm avec de la colle suffise a bien tenir ce défaut ? ou faut-il mettre des vis transversales pour serrer l'ensemble ?

[FastAndDirty]

question stupide : tu ne peux pas "déplacer" ta pièce mal dégauchie pour qu'elle soit sur le bord du fond ?

[cartman]

Ta question n'est pas bête. J'ai fait plusieurs tests mais effectivement je vais essayer celui la... parfois les solutions les plus évidentes sont les moins visibles !

Mais le problème risque de se poser pour l'encadrement...

[cartman]

Salut a tous !

Me voila de retour avec quelques avancées ...

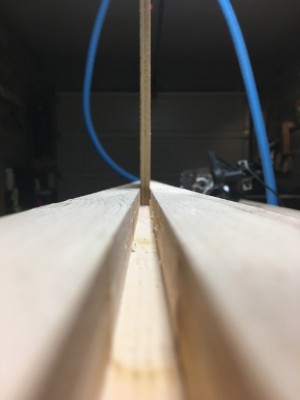

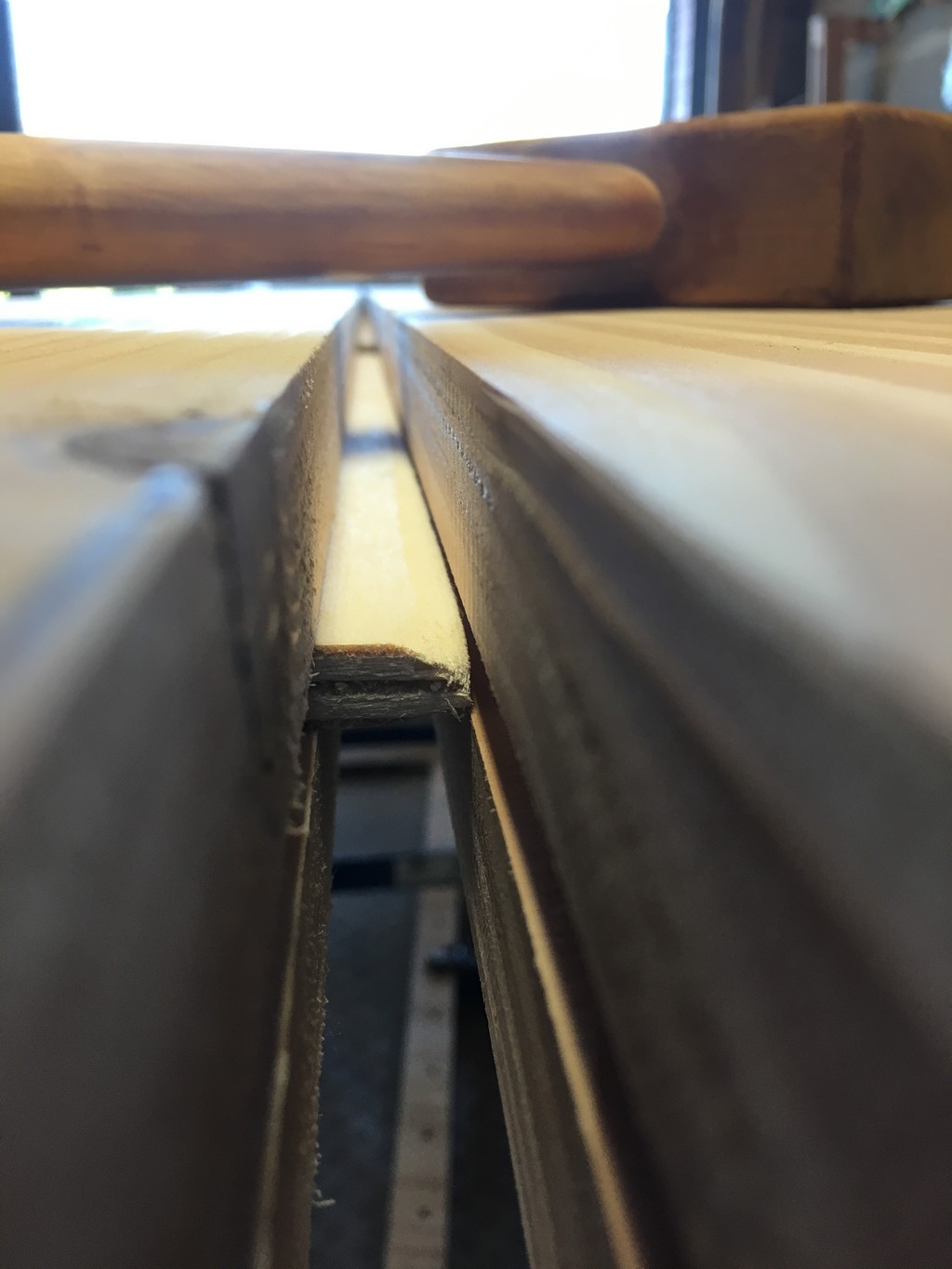

J'ai réalisé les rainures pour les fausses languettes sur les 6 cotés des bastings :

ça rentre au poil de Luc !

réalisation des languettes :

puis assemblage a blanc apres la realisation d'un léger biseau sur les fausses languettes

Globalement ça s'assemble très bien mais l'assemblage a blanc a mis en évidence un point : tout seule il me sera très très difficile de coller toutes les bastaings en même temps ... je vais donc devoirs le faire basting par basting ...
Je pense que c'est quand même mieux de tout faire en même temps mais avec les ajustements et tout ... ça sera pas possible.

[cartman]

la bonne nouvelle se voit dessous !
ayant pris comme référence le dessous du plateau pour réaliser les rainures, une fois assemblé, le plateau est bien lisse dessous (logique mais bon, j'suis content)

J'ai également pris la décision de faire tenir les bastaings par 4 tiges de 12mm. ceci dans le but de bien maintenir l'ensemble solidement.

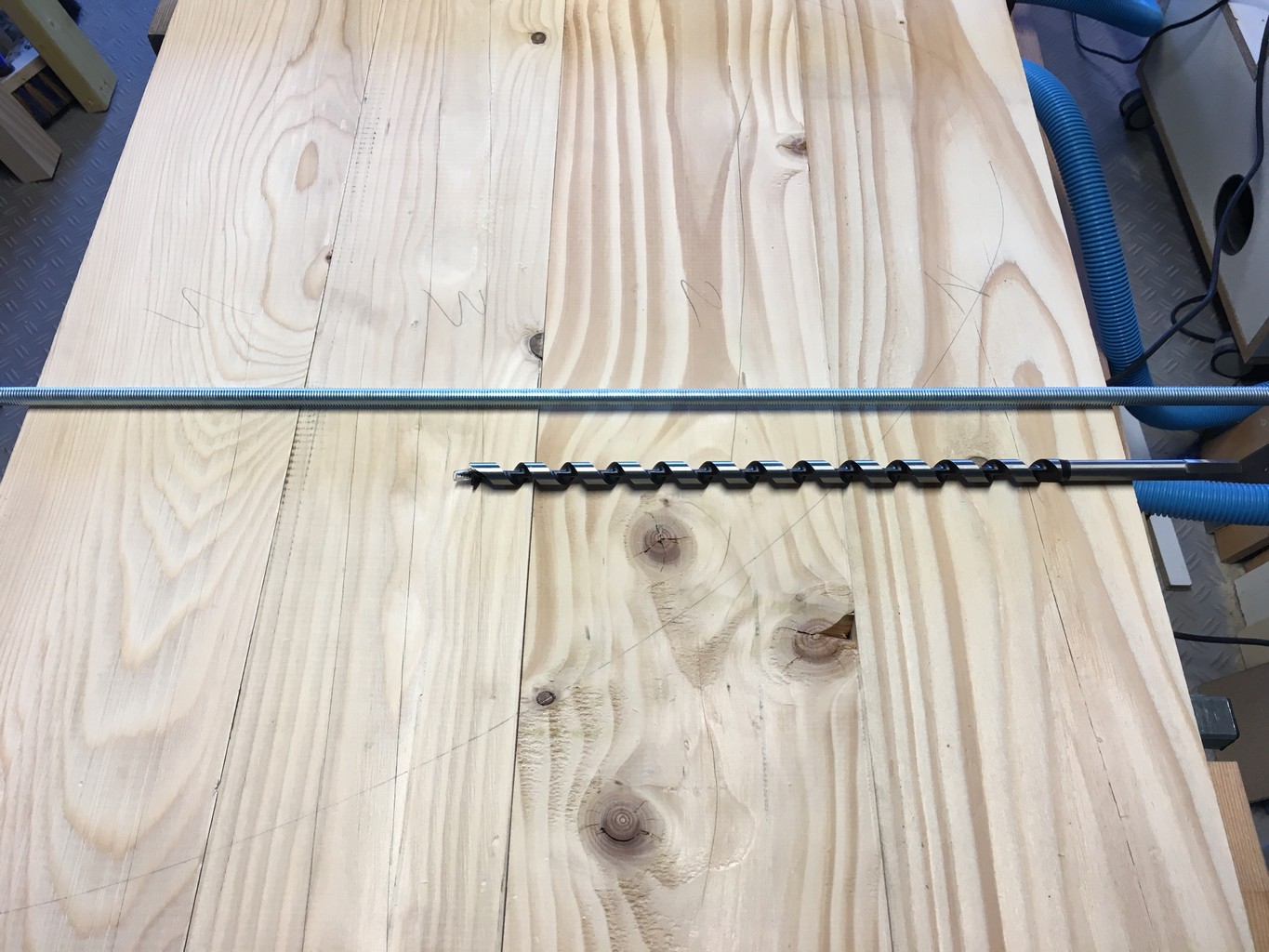

J'ai donc acheté une belle meche :

tracé la localisation des 4 tiges filetées :

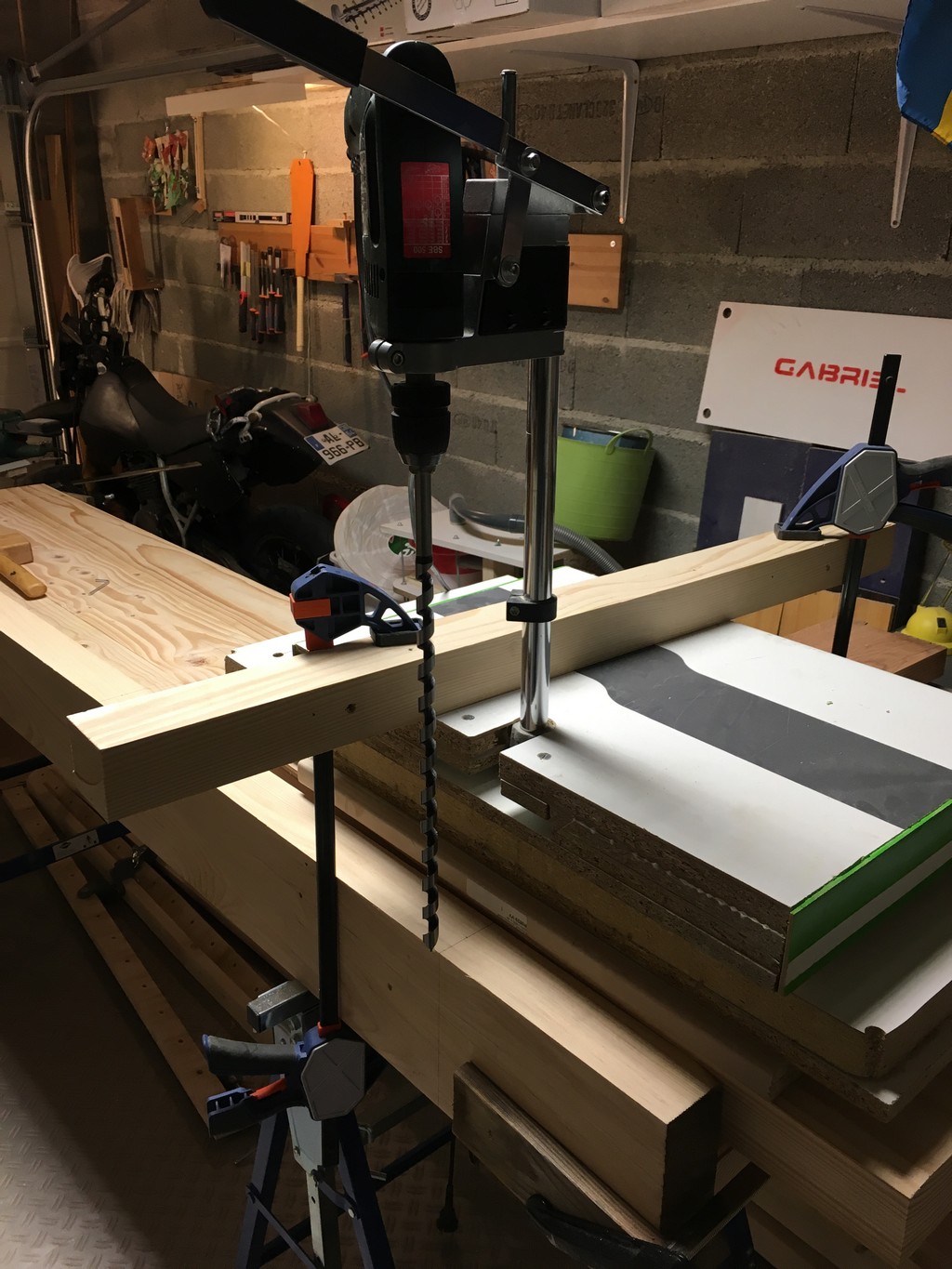

et commencé les trous avec un super montage à l'arrache :

Le gros chalenge a venir : faire que les trous soient en face pour que les 4 tiges s'enfoncent correctement. Simple a dire mais dans les conditions dans lesquelles je bricole c'est pas gagné

[PetitPhoenix]

lamelles et tiges filetées : il ne va pas bouger ton plan !

[poloastucien]

.

[cartman]

Je suis d'accord avec vous mais il faut voir qu'a contrario de la majorité des etabli qui sont fait sur ce forum, le mien est fait avec de grosses bastings... et donc la ou avec de petites section il y aurait 6 ou 7 collages, sur le mien il n'y en aura que 3 ... donc des contraintes plus fortes sur chacune lors du déplacement du plateau.

Bon après, je vous l'accorde... j'suis un peu psychopathe de la solidité !

[Akkarin]

Beau travail !
Visiblement les bastaings ont tendance à se déformer ? je souhaiterai réaliser un petit établi dans ce genre et je pensai faire ce genre de plateau pour le dessus...

[cartman]

Beau travail !
Visiblement les bastaings ont tendance à se déformer ? je souhaiterai réaliser un petit établi dans ce genre et je pensai faire ce genre de plateau pour le dessus...

Pour ma part, les bastaings sont en bois du nord sec... mais ça travail toujours... donc même dégauchis et rabotés, les désaffleures et fentes arrivent !
c'est la raison pour laquelle je vais les tenir fermement grâce aux languettes et tiges filetées.

mais je réalise de plus de en plus que cet essence de bois n'est pas la mieux adaptée pour un plateau d’établi vu comment tout marque dessus facilement ... il faudrait un bois bien plus dur comme le hêtre ou le chêne (je suis une quiche en essence de bois ...)

C'est la raison pour laquelle j’étudie la pose de planche de hêtre sur le dessus des bastaings comme ici : http://www.lutherie-amateur.com/Forum/v ... &start=680
