Fabrication maison - Cape de scie suspendue

[cray666]

Bonsoir,

Ma cape de scie commençait très sérieusement à me taper sur le système, attachée au couteau diviseur, et disposant d'une scie de qualité très moyenne, cette cape "de série" me posait des soucis de précision, et le plastique ayant pris quelques coups, il accrochait souvent la planche au moment du sciage.

J'ai donc décidé d'y remédier une bonne fois, et avec un système qui me permettrait de ne plus avoir tout ces problème. Je n'ai pas fait de pas à pas, car parti sans plan pour du vite fait, et puis finalement ça m'a pris deux jours

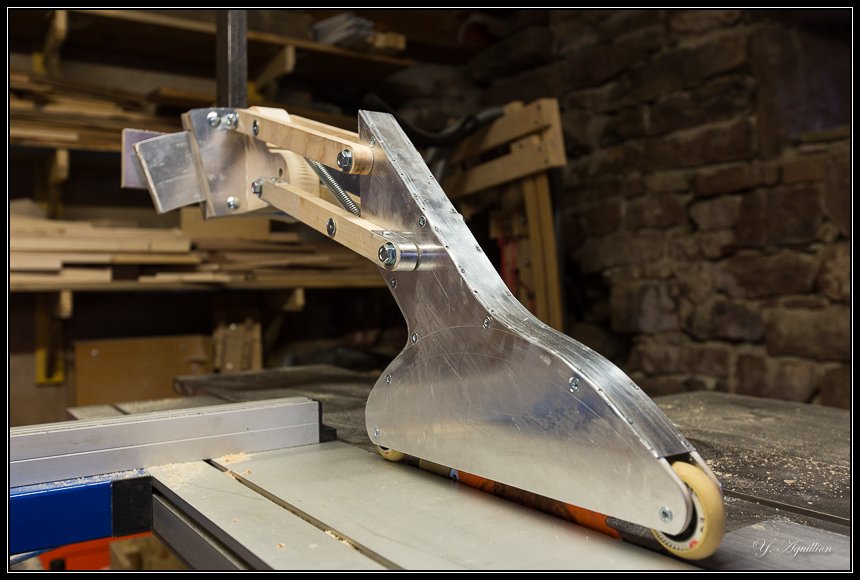

Voilà la bête :

[cray666]

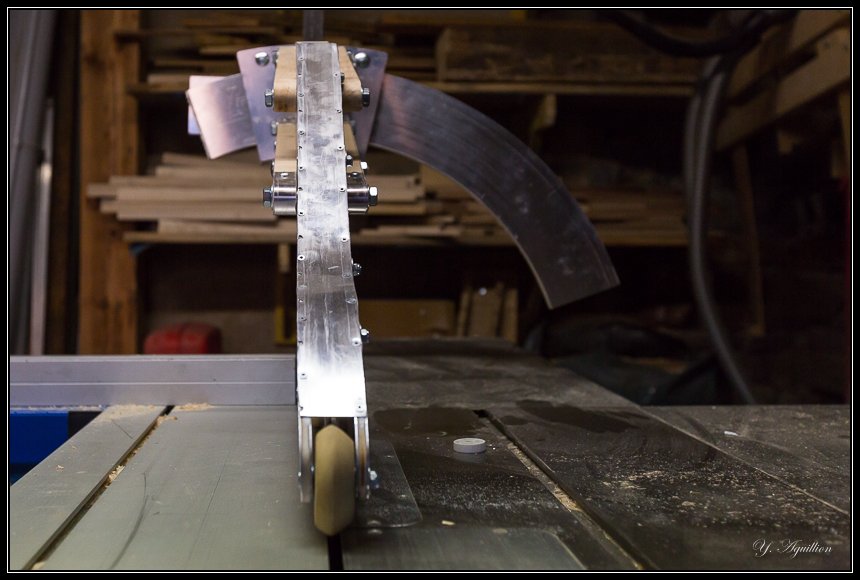

Vue de face avec le segment de couronne qui permet la rotation à un peu plus de 45° :

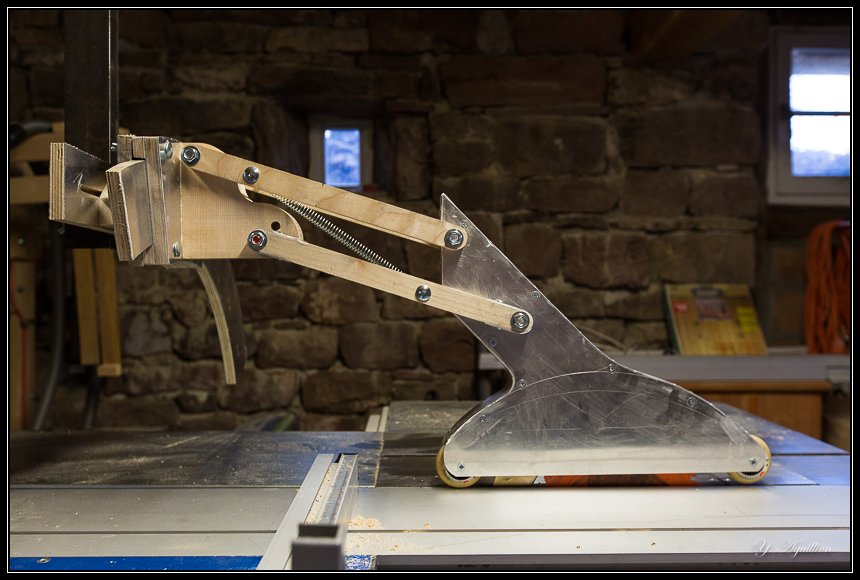

Vue de côté :

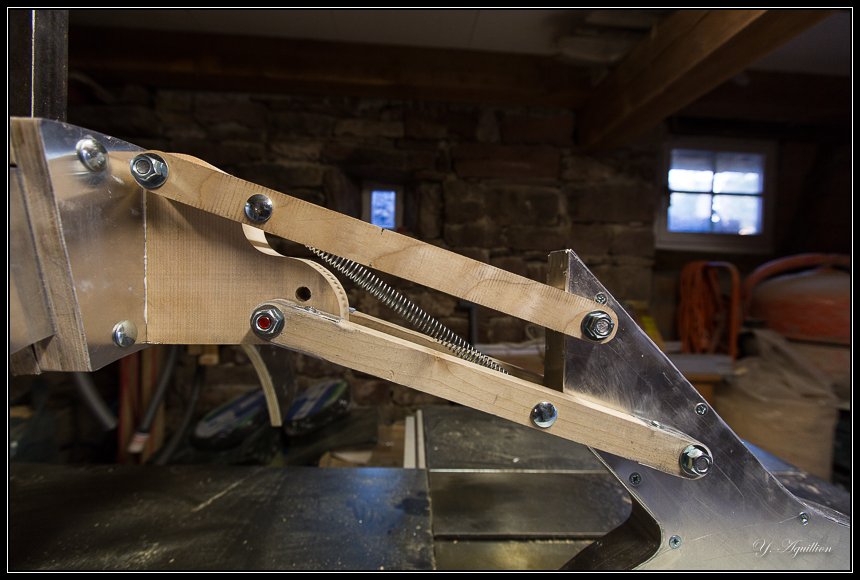

Détail du parallélogramme (avec le ressort de rappel) :

[nico95]

Joli ! Je comprend que ça t'aie pris du temps...

[letsgosurf]

Beau travail!
Ça ne te pose pas de soucis de ne pas voir au travers par contre?

[cray666]

Joli ! Je comprend que ça t'aie pris du temps...

Merci

[cray666]

Beau travail!
Ça ne te pose pas de soucis de ne pas voir au travers par contre?

Pour l'instant non, si ça devenait un problème je ferai une fenêtre en plexiglas.

[FMJ]

C'est quoi ce CP plaqué alu ?
C'est vrai que la cape non suspendue est une contrainte qui me trotte de plus en plus dans la tête. Un de ces 4, il faudra faire comme toi pour y remédier.

[cray666]

C'est quoi ce CP plaqué alu ?

C'est le sujet de ma prochaine vidéo (Spoiler inside )

[egtegt]

Tu n'as pas mis d'aspiration ?

[cray666]

Tu n'as pas mis d'aspiration ?

Pas encore, mais c'est à l'étude. C'est prévu

[Rascal]

Sacré bestiole que v'la.

Tu as dû chauffer du ciboulot pour faire un truc pareil

[cray666]

Merci Rascal

[FMJ]

Hello
J'ai regardé ta vidéo sur ton CP plaqué alu : c'est pas du tout bête ! Bravo pour l'idée que je retiens. Par contre il me semble qu'en GSB, les toles d'alu ne sont pas données, même avec une épaisseur en dessous de 10/10mm?!
Ensuite, pour éviter la galère du collage, je te conseillerais de regarder les colles contact en spray du style Durospray. L'application est beaucoup plus facile et rapide, pas besoin de pressage, il suffit de maroufler, c'est très rapide (en moins de 15min c'est fini, tempsde gommage compris). Et pour finir, ça te coûtera beaucoup moins cher que la 11FC à surface équivalente.

[cray666]

Merci FMJ, il faudrait que je teste, ça ne m'a pas l'air évident à se procurer. Un de mes critères de choix pour cette vidéo était la facilité d'approvisionnement pour un non professionnel.

En tout cas c'est une bonne idée.
