Table de salon - Fraisage complémentaire

Message par Claude31 »

Bonjour,

Je me suis inspiré de la table présentée dans Bois+ N°23, avec un plateau réalisé en fraisage complémentaire.
Pour ceux qui n'ont pas le journal, l'article est également disponible sur le site suivant :
http://www.tritonwoodworking.com/Images ... PDF_64.pdf

Le plateau est très joli, mais je trouve les pieds pas bien adaptés. Ils sont trop carrés.
Voila le dessin de la table que je vais faire :
J'ai choisi de la faire en Erable et en Noyer, comme proposé par l'auteur.

Vos commentaires sont le bienvenu.
Claude
Dernière modification par Claude31 le 27 févr. 2013, 09:54, modifié 1 fois.
Vie comme si tu devais mourir demain. Apprends comme si tu devais vivre toujours!
Avatar de l’utilisateur
macbast
Accro
Messages : 11109
Inscription : 30 avr. 2012, 00:10
Localisation : Haute-Loire (43)

Re: En Cours - Table de salon - Fraisage complémentaire

Message par macbast »

J'ai hâte de voir la suite. Comment va tu joindre les pieds à la table ??? Tu vas t'amuser !
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !
Avatar de l’utilisateur
Claude31
Accro
Messages : 868
Inscription : 14 août 2012, 11:00
Localisation : Toulouse
Contact :

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Claude31 »

La table vue de dessous, permet de mieux comprendre.
La liaison des pieds avec les deux ovales du bas est un peu délicat.
Je pense faire un assemble à mi-bois.

Claude
Pièces jointes
Vie comme si tu devais mourir demain. Apprends comme si tu devais vivre toujours!
Avatar de l’utilisateur
hundertaker
Accro
Messages : 6293
Inscription : 30 avr. 2012, 00:12
Localisation : Guadeloupe

Re: En Cours - Table de salon - Fraisage complémentaire

Message par hundertaker »

Vrai, tu nous fait un pas à pas ?

J'ai hate de suivre ça ...
Ma location touristique . . . C'est une maison bleue . . . adossée ... http://auboutdelaravine.com/
Avatar de l’utilisateur
tienda
Accro
Messages : 2079
Inscription : 04 déc. 2012, 11:43
Localisation : Loire sud

Re: En Cours - Table de salon - Fraisage complémentaire

Message par tienda »

Joli projet, mais la réalisation doit être coton ;)

Vivement la suite
Je suis aveugle, mais on trouve toujours plus malheureux que soi, j'aurais pu être noir - Ray Charles
lemony
Accro
Messages : 398
Inscription : 20 août 2012, 20:30

Re: En Cours - Table de salon - Fraisage complémentaire

Message par lemony »

ça donne envie d'en voir plus.
je m'inscrit aussi pour suivre un pas à pas :lol:
Avatar de l’utilisateur
vincentc
Accro
Messages : 351
Inscription : 30 avr. 2012, 00:11
Localisation : Lyon

Re: En Cours - Table de salon - Fraisage complémentaire

Message par vincentc »

lemony a écrit :ça donne envie d'en voir plus.
je m'inscrit aussi pour suivre un pas à pas :lol:
+1 :mrgreen:
www.deco210.fr
Avatar de l’utilisateur
Claude31
Accro
Messages : 868
Inscription : 14 août 2012, 11:00
Localisation : Toulouse
Contact :

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Claude31 »

Première étape de la réalisation.
Il faut commencer par faire le gabarit « mère » GM.
En fait, il ne s’agit pas d’un ovale symétrique, pour des raisons uniquement esthétiques.
Il doit être parfait, avec les chants bien perpendiculaires, car le roulement de la défonceuse va s’appuyer dessus.
J’ai fait comme dans l’article, à la scie à ruban puis au ponçage. Le résultat était catastrophique. :-?

Il faut faire autrement. J’ai décidé d’utiliser la défonceuse elle-même pour réaliser un travail nickel.
J’ai donc construit un ellipsographe dont on voit la photo ci-dessous :
Image 2.JPG
Deux navettes se déplacent dans des rainures. Elles sont reliées par un tasseau. Celui-ci dessine une ellipse. Je n’avais pas besoin de faire la croix complète puisque l’ovale que je veux n’est pas symétrique. Vous remarquerez que la petite barre dépasse largement l’ovale. Avec les ellipsographes du commerce, je n’aurai pas pu faire cela.
Une fois une partie faite, j’ai déplacé la petite partie de l’autre coté pour faire le deuxième demi-ovale.
Pour utiliser la défonceuse, j’ai remplacé le tasseau par une petite planche avec un trou de 30 pour ma bague de copiage. Comme cela la défonceuse avait un support.
Voila de résultat. J’ai utilisé mon premier ovale pour fabriquer le suivant. On voit bien, la chute.
Nouvelle image.JPG
Nouvelle image.JPG (186.35 Kio) Consulté 3710 fois
Coté extérieur, mon travail à la main, coté intérieur l’utilisation de l’ellipsographe.
Le principal problème est s’assurer qu’il n’y a pas de jeu sur dispositif, sinon …

Claude
Vie comme si tu devais mourir demain. Apprends comme si tu devais vivre toujours!
Avatar de l’utilisateur
davidoffo
Accro
Messages : 4521
Inscription : 30 avr. 2012, 00:11
Localisation : Pays du Pâté-croute

Re: En Cours - Table de salon - Fraisage complémentaire

Message par davidoffo »

Pas mal du tout le coup de l'elipsographe... ça augure que du bon pour la suite ;)
lemony
Accro
Messages : 398
Inscription : 20 août 2012, 20:30

Re: En Cours - Table de salon - Fraisage complémentaire

Message par lemony »

oulalalala ça envois du bois direct là
bon ben je me pose sur mon siège et je vais profiter du spectacle 8-).
rien que l'intro me met l'eau à la bouche
Freedom
Accro
Messages : 647
Inscription : 29 juil. 2012, 20:43

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Freedom »

lemony a écrit :oulalalala ça envois du bois direct là
bon ben je me pose sur mon siège et je vais profiter du spectacle 8-).
rien que l'intro me met l'eau à la bouche
Meme reaction !!

Continue ;)
Avatar de l’utilisateur
tienda
Accro
Messages : 2079
Inscription : 04 déc. 2012, 11:43
Localisation : Loire sud

Re: En Cours - Table de salon - Fraisage complémentaire

Message par tienda »

Effectivement ça se corse ! ! !
Bravo
Je suis aveugle, mais on trouve toujours plus malheureux que soi, j'aurais pu être noir - Ray Charles
Vulcano
Accro
Messages : 1994
Inscription : 17 nov. 2012, 19:25
Localisation : Mulhouse, Alsace

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Vulcano »

Ouah encore des bonnes idées par ici ! Bravo
Avatar de l’utilisateur
Claude31
Accro
Messages : 868
Inscription : 14 août 2012, 11:00
Localisation : Toulouse
Contact :

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Claude31 »

Bonjour à tous,
Voila la suite des opérations.
J'ai réalisé le gabarit des pieds à partir du gabarit mére. Les pieds sont évidés.
L’épaisseur est de 40 mm. Pour que cela soit régulier, j’ai pris une rondelle du bon diamètre que j’ai fait rouler le long de l’ovale extérieur. En traçant des petits cercles sur la rondelle, j’ai obtenu la courbe de la partie intérieure.
L’ovale des pieds n’est pas vertical, mais penché. C’est pour cela que la partie droite n’est pas perpendiculaire à l’axe de l’ovale. Cette partie droite supportera le plateau haut de la table. Elle va me servir de guide pour tracer les assemblages à mi-bois, qui seront parallèles.
Les pieds sont assemblés deux à deux.
Le plateau bas est constitué de deux ovales assemblés bout à bout. Comme ce plateau va subir des efforts de traction ou compression lors du déplacement de la table, j’ai fait un assemblage à fausse languette.
Voila l’état d’avancement.
Le plateau bas est soutenu par des cales pour la photo. Il manque l'autre paire de pieds.
Claude
Vie comme si tu devais mourir demain. Apprends comme si tu devais vivre toujours!
lemony
Accro
Messages : 398
Inscription : 20 août 2012, 20:30

Re: En Cours - Table de salon - Fraisage complémentaire

Message par lemony »

Tres jolie. c'est quoi les essences choisient?
Avatar de l’utilisateur
cuistot
Accro
Messages : 1882
Inscription : 30 avr. 2012, 00:11
Localisation : Toulouse

Re: En Cours - Table de salon - Fraisage complémentaire

Message par cuistot »

houlà cela usine ferme bravo Et les deux ovales de tes pieds sont assemblé comment ?
Bonne continuation
Dernière modification par cuistot le 02 févr. 2013, 21:09, modifié 1 fois.
Bon copeaux

________________
GEX 125-150 AVE / GKT 55 GCE / GSR14.4V / GMF 1600CE/ GST 150CE/GCM 8 SJL Tournage
Avatar de l’utilisateur
Claude31
Accro
Messages : 868
Inscription : 14 août 2012, 11:00
Localisation : Toulouse
Contact :

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Claude31 »

La table est en noyer et en érable.

L'assemblage des pieds est également réalisé en rainure /languette

Claude
Vie comme si tu devais mourir demain. Apprends comme si tu devais vivre toujours!
Avatar de l’utilisateur
Claude31
Accro
Messages : 868
Inscription : 14 août 2012, 11:00
Localisation : Toulouse
Contact :

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Claude31 »

Voila la suite :

Les pieds de la table sont assemblés à blanc.
Le truc qui dépasse, c'est la languette pour l'assemblage des pieds deux à deux.
Faudra l'araser.
On remarque la rainure sur la traverse pour la fixation du plateau.

Reste à coller, poncer, traiter ….

Je vais pouvoir attaquer le plateau et le fraisage complémentaire.
Claude
Vie comme si tu devais mourir demain. Apprends comme si tu devais vivre toujours!
Avatar de l’utilisateur
tienda
Accro
Messages : 2079
Inscription : 04 déc. 2012, 11:43
Localisation : Loire sud

Re: En Cours - Table de salon - Fraisage complémentaire

Message par tienda »

Super, le petit se présente bien ;)
Je suis aveugle, mais on trouve toujours plus malheureux que soi, j'aurais pu être noir - Ray Charles
Avatar de l’utilisateur
Claude31
Accro
Messages : 868
Inscription : 14 août 2012, 11:00
Localisation : Toulouse
Contact :

Re: En Cours - Table de salon - Fraisage complémentaire

Message par Claude31 »

Bonjour,
Suite des opérations : Réalisation des gabarits!
Les opérations de fraisage complémentaires ont commencé.
Tout d’abord j’ai commandé le kit de fraise de HM. Ici la doc http://www.hmdiffusion.com/rftp/sat/pdf/n129.pdf

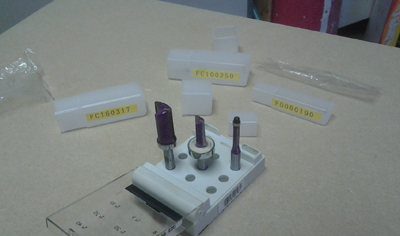

Voila ce que j’ai reçu. ( 1 mois après la commande ….)
Le support des fraises ne fait pas partie de la fourniture.
Cela n’est pas la qualité de la présentation des CMT, mais cela n’est pas si mal.
La fraise à copier de Ø 6mm est faite pour réaliser les gabarits intermédiaires (F1 et F2). Complément du gabarit mère GM sauf 6 mm.
La fraise de fraise à copier Ø 10 mm munie d’un guide à bille Ø 22 mm. Elle permet de réalisé les gabarits G1 et G2 ( à partir de F1 et F2) qui sont l’exacte complément de GM.
Après on utilise plus que GM pour faire les ovales et on utilise G1/G2pour découper dans les ovales les emboitements.

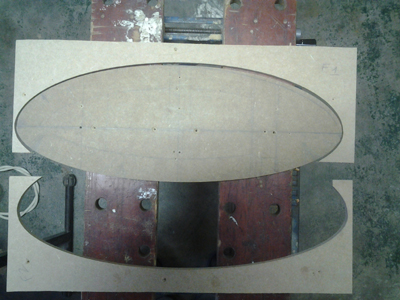

Voila le résultat :
