dimension timon de machine hammer

[larsmulrich]

bonsoir
j'ai une hammer A3-31 et je l'ai pris sans l'accessoire de déplacement et le timon
car a 200 euro l'option ( pour 4 roue et 4 bout de tôle )
ça fait un peu cher
et je voudrais le fabriquer

je voudrais savoir si un heureux propriétaire
pourrais me donner les dimensions pour que je puisse
voir se qu'il faut pour en faire un

il me faudrait
la dimension des roues et de l'axe
de la tôle qui est fixer a la machine
et du timon

merci a celui qui va perdre un peu de temps
et bon copeaux

[thicollin]

Salut

projet intéressant...

les toles font 3,2 mm d'epaisseur, je suppose que la peinture epaisse contribue au 0,2 mm
la tige pour la machine fait 86cm pour 15mm de diamètre et 15,5 cm par 15mm pour le timon
la vis qui sert de jonction timon/machine est un vis allen M10 par 25mm et une rondelle épaisse et de 25mm de diametre.

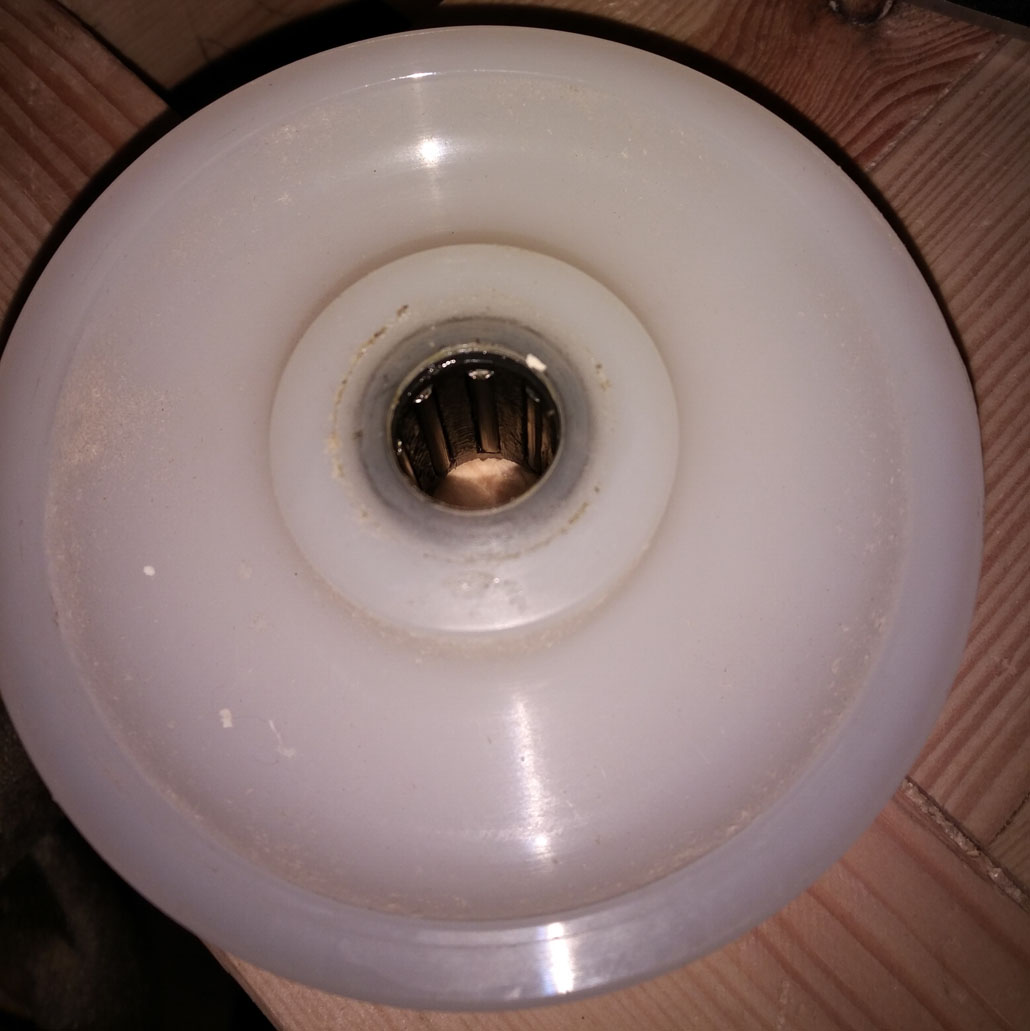

la roue est telle que definie sur la photo, avec un roulement à rouleaux en son axe.
le bras du timon fait 79cm de long, 4cm de large et 3cm hauteur (tole pliée 2 fois)

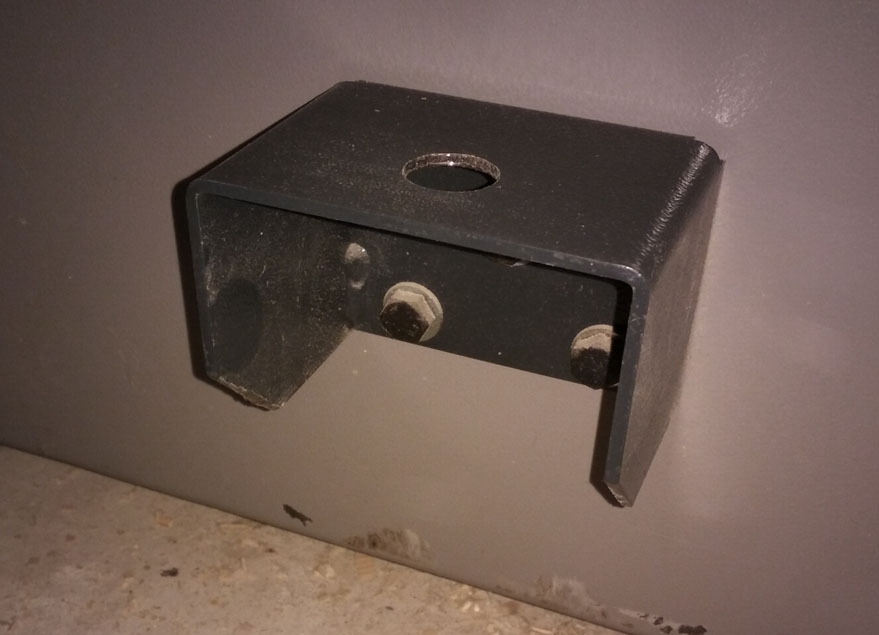

le support cote machine fait 98mm de large, 73mm de hauteur et 73mm de profondeur, et le trou fait 20mm de diametre (+3 trous pour la fixation coté machine).

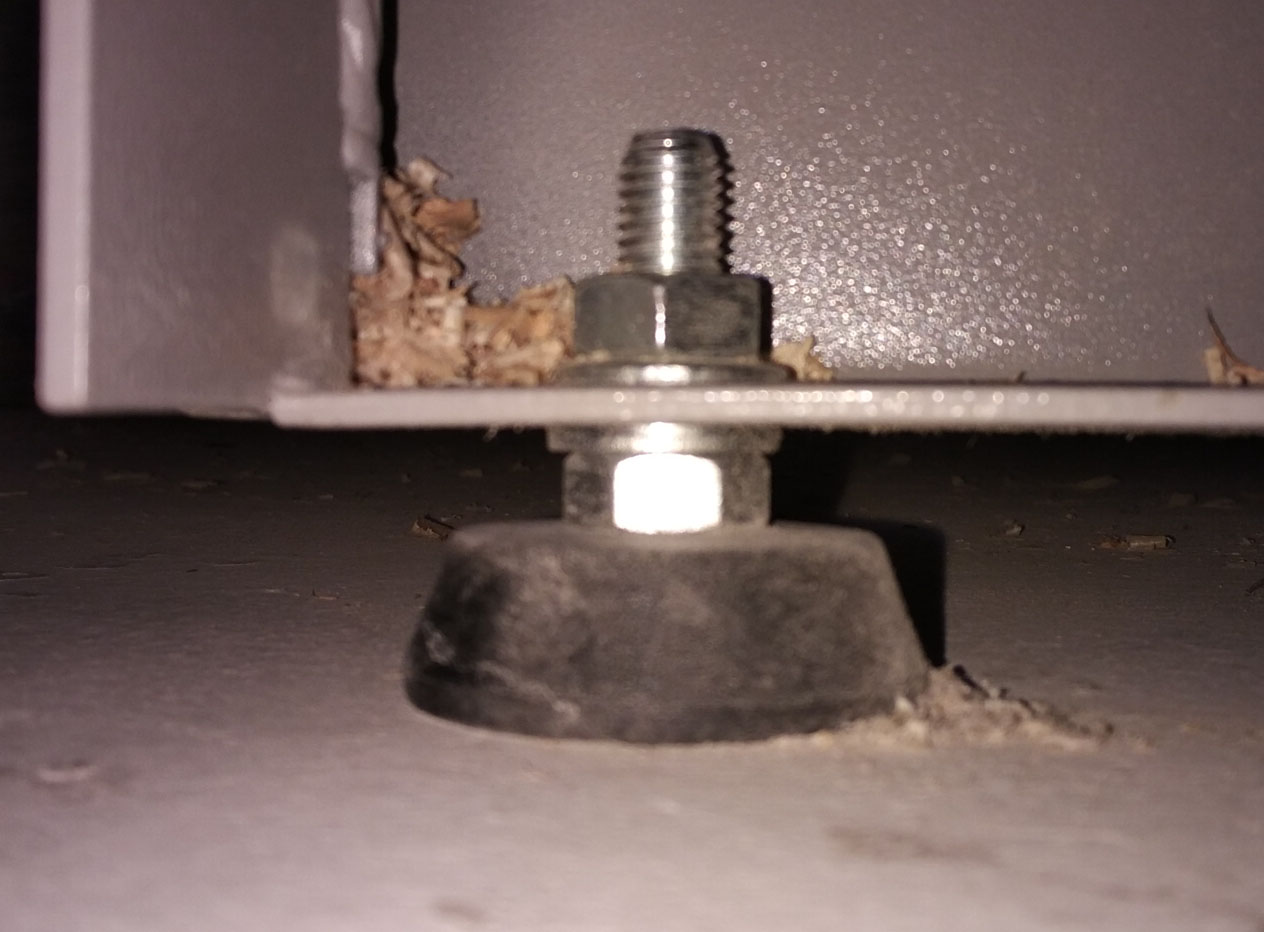

les 2 pieds sont en gomme rigide avec une vis M10 et un diamètre à la base de 48mm. (voir la photo)
les roues sont maintenues sur l'axe par 2 bagues (une de chaque cote de la roue) pour la machine, 1 bague pour le timon; donc 4 bagues pour la machine au total, et 2 pour le timon. Ces bagues font 12mm de large pour un diametre extéreur de 25mm.

Tiens nous au courrant de ta réalisation

[thicollin]

[larsmulrich]

merci pour tout les dimensions
ça va m'aider
pas de problème
je montrerais la fabrication

[Gérard]

Tu peux aussi t'inspirer de ce que j'ai fait récemment pour ma Kity :
http://www.copaindescopeaux.fr/forum/am ... on#p228599
A mon avis, le point crucial à respecter est la hauteur au-dessus du sol du téton pour que l'on puisse le glisser sous la cornière et ensuite pouvoir lever la machine de 1 cm environ.

[larsmulrich]

Bonsoir
J'avance sur le timon, les pièces vont se faire découper au laser
J'ai juste un problème
Je n'arrive pas à trouver les 2 patins assez costaud pour la machine
Et je voudrais savoir si quelqu'un en a déjà acheter
Merci

[Netmetrique]

Pour mon tour et ma fraiseuse, j'en avais trouvé il y a une dizaine d'année chez Otelo.

[thicollin]

tu as peu-etre ca:
http://allegro.pl/a206-stopka-meblowa-m ... 64364.html

[FMJ]

Autrement, en cherchant un peu, un transpalette en occaz se trouve autour de 100€. C'est autrement plus polyvalent qu'un kit de déplacement à timon. Mais c'est plus encombrant à stocker...

[alex3979]

Salut,

Désoler de déterrer le sujet, mais le projet m'interesse.

@larsmulrich peux tu nous partager quelques photos de ta réalisation, ainsi que le cout de reviens de ton dispositif ?

Merci d'avance,

Alex

[fenche037]

Bonjour

Pas sur que Larsmulrich te réponde sa dernière connexion remonte au 03 déc 2018.
