[Débutant] Projet d'un tréteau à dévers

[fred7524]

Bonjour tout le monde,

je voulais me lancer dans mon second projet bois, réaliser un tréteau - ou deux - de menuiser. "à la main" (sans électricité, de toute façon je n'en ai pas dans mon box de garage ) en hêtre idéalement.
Mon ami google m'a donc indiqué ce plan:

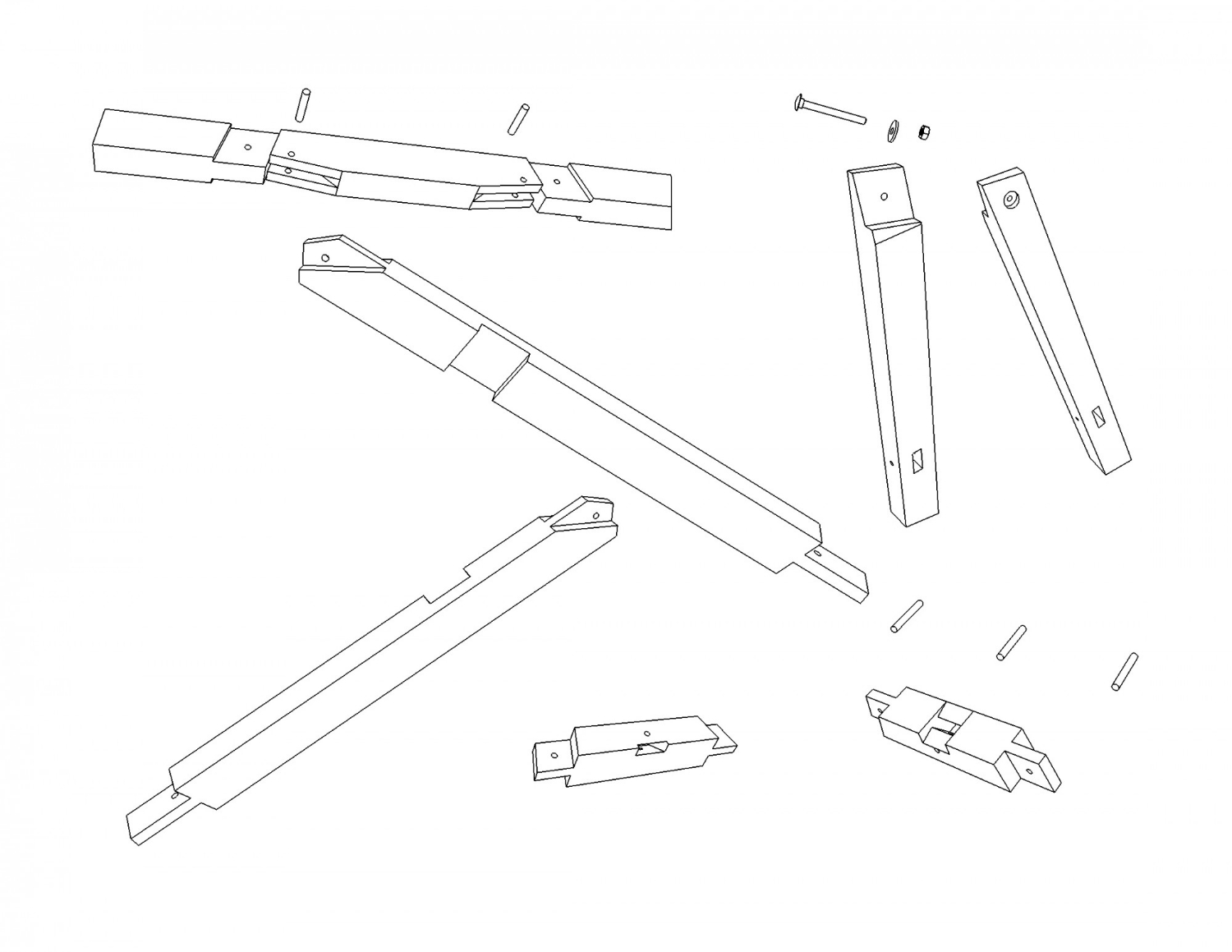

vue éclatée

depuis un très bon site de Charpentier à l'ancienne: [urlhttp://bois-de-brin.fr][/url]

Du coup j ai l'impression que les plans de charpentier diffèrent de ceux du menuisier ou plus généralement n'ont pas la même approche concernant la mise en œuvre, mais peut importe.
C'est surtout la vue éclatée qui me pose question;

plan d'ensemble

Il y a pas mal de mortaise en "biais" et du coup je ne connais pas la technique pour réaliser cela sans mortaiseuse (donc) et je me posais également la question: est ce que le menuisier ferait les même assemblage, même si je me sens le courage de le faire hein !

Selon les commentaires c'est un tréteaux qui supporterait bien 5 tonnes facile : je veux bien le croire ! Il apparait comme indestructible !

C'est en fait un Pré-Projet, puisque les tréteaux me serviront à réaliser mon premier établi.

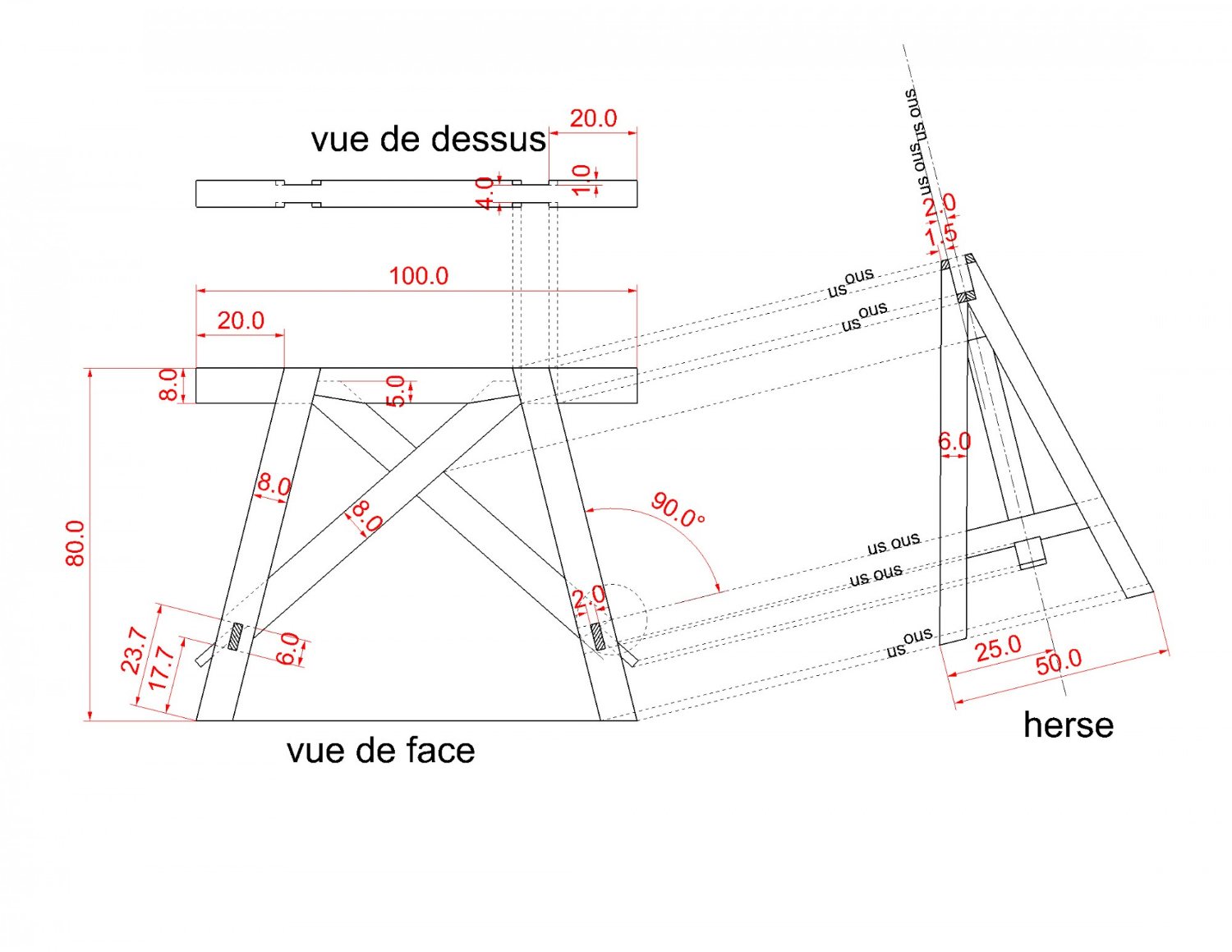

Je vous soumets les côtes aussi

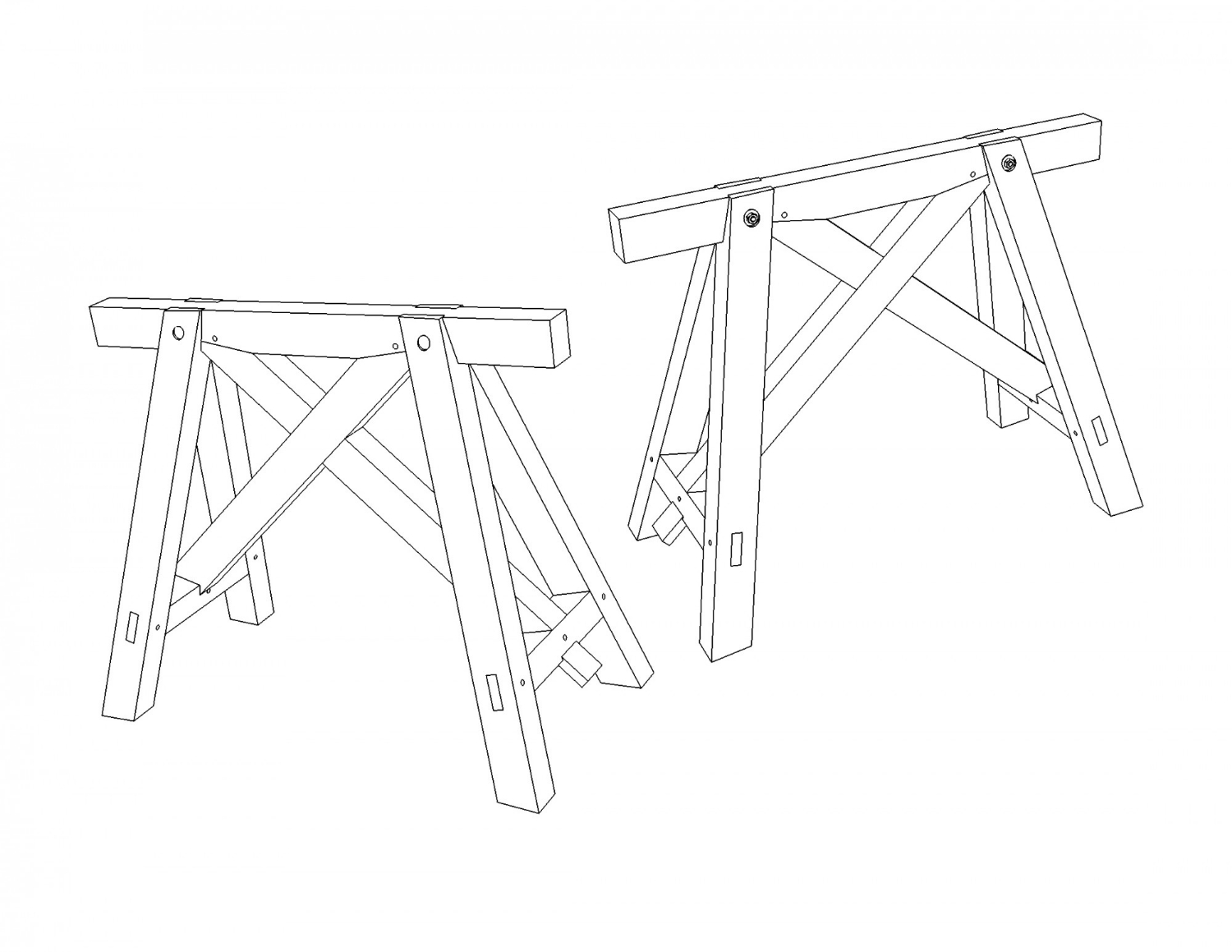

La pièce jointe « tréteaux-classiques-pers-1-2000x1545.jpg » n’est plus disponible

Voila, si vous avez quelques conseils je suis preneur non pas pour simplifier - j'ai vraiment envi qu'il soit robuste - mais pour clarifier le plan: je crois aussi que c'est parce que je ne connais pas réellement le travaille du charpentier que je n'arrive pas à me plonger dans le plan de ce tréteaux... je ne sais pas... ils y a aussi une troisième vue intitulé "coupe à la sauterelle" et là ça me dépasse !

Bien cordialement.

Fred.

[FMJ]

C'est un modèle traditionnel qui n'est pas totalement simple à réaliser quand on débute.
C'est un modèle solide si l'on prend l'essence qui va bien, avec de bonnes sections (celles de ton plan sont vraiment très généreuses parce qu'avec des pieds en 80x60, il n'est pas près de plier ton tréteau !).
Par contre il existe des modèles plus simples à fabriquer et pliables. Car si tu n'as qu'un box pour menuiser, tu vas vite t'apercevoir que la place est une denrée rare à préserver.
