Sinon j ai trouve ca sur metabricoleur, ca me semble etre une bonne solution mais tout de meme il faut une soupape non?

[keitofu]

Question bête : tu n'as pas une rondelle également entre ton ressort et le couvercle du fût ?
En tout cas ta solution est top car on peut tous la mettre en place à peu de frais, après comme tu dis c'est du réglage pour trouver la bonne pression de ressort

[gumma]

Une rondelle entre le ressort et le couvercle du fût réduirait le passage de l'air mais on peut tout à fait compenser avec les trous périphériques.
J'ai oublié de dire que mon ressort est relativement souple, il faut assez peu de dépression pour ouvrir la soupape. Bref, faut faire des essais

[Goldorak]

photod eton interieur de bidon?

[Goldorak]

J ai aussi retrouvé ce petit shema sur un post de judedouch sur cet page http://www.copaindescopeaux.fr/forum/am ... l?start=15

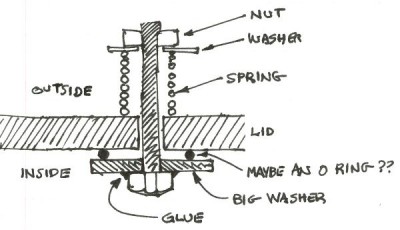

Soupape casse-vide-principe.jpg (22.28 Kio) Consulté 2700 fois

[Goldorak]

et voila pour etre complet, merci @Judedouch

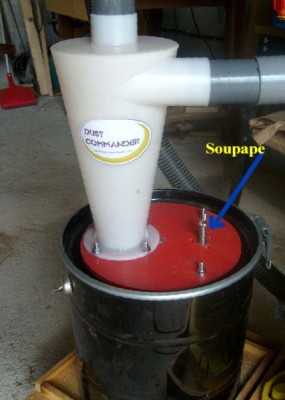

Au droit de la soupape, 3 trous sont percés dans le couvercle du réceptacle du cyclone pour laisser entrer l'air dans le réceptacle lorsque la soupape est activée par un vide excessif dans le réceptacle.
Le tarage du ressort et donc de la valeur de déclenchement de la soupape est ici réalisée par l'intermédiaire d'un écrou papillon.

Soupape casse-vide maison sur cyclone .jpg (26.93 Kio) Consulté 2702 fois

[poloastucien]

.

[Goldorak]

Nut = ecrou
Washer = rondelle
Spring = ressort
Lid = couvercle
Maybe an O-ring = peut etre une joint torique
big washer = grosse rondelle
glue = colle

outside = dehors
inside = dedans

[poloastucien]

.

[Goldorak]

y a des photos bien explicatives sur la page precedente de ce sujet aussi si tu veux

[poloastucien]

.

[Goldorak]

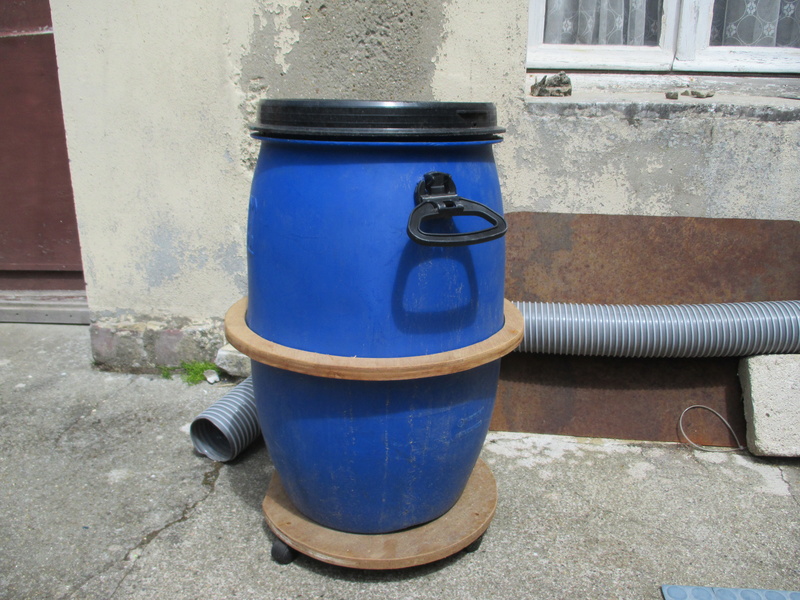

J'avais pris un bidon bleu alimentaire 60L que je pensais bien assez costaud... l'expérience prouve que non, pas assez costaud du tout... je me tâte à vrai dire, soupape ou bidon métal...

[Goldorak]

et pensez vous qu une soupape de pulvérisateur de jardin serait bien? j veux pas me louper et devoir racheter un bidon...

[PouEnBois]

J'ai peur qu'il soit taré trop fort...mais faudrait essayer.

[Goldorak]

et un titoulet de cocotte minute?

[jlmonniot]

bonjour
vous pouvez trouver mes infos sur une soupape adaptée sur le post "plein de colle " ou dans mes messages

jean luc

[Goldorak]

Merci, j avais vu ce post également, http://www.copaindescopeaux.fr/forum/qu ... de%20colle

Malheureusement impossible de trouver cette "vacvalve" et comme l'aspiration centralisée est peu développée sous nos contrées j'ai peur de devoir attendre un moment...

[poloastucien]

.

[A.T]

Si cela en intéresse quelques uns, je transfère les liens hypertextes initialement postés par Jlmonniot sur le fil "Plein de colle ", http://www.copaindescopeaux.fr/forum/qu ... l?start=60

Valve de sécurité pour réseau d’aspiration centralisée ref. TUY -905
http://www.aspiration-husky-54.fr/catal ... e-securite
https://www.centralvacuumstores.com/cen ... -srv-white
http://thinkvacuums.blogspot.fr/2013/07 ... valve.html
http://vacuumsonline.net/en/installatio ... ols-others

[Goldorak]

je pense avoir trouvé LA solution pour moins de 10 Euros, j'ai créé un nouveau post http://www.copaindescopeaux.fr/forum/l- ... 19693.html
