mezzanine

[le_zeZ]

Coucou,

Bonne nouvelle !

Technique particulière mais ça passe

Bientôt la suite donc ?

le_zeZ

[pic sur pac]

Maintenant que toutes les baguettes son collées j’arase avec une fraise à affleurer. Comme le pin est un bois tendre j’utilise une fraise de gros diamètre pour limiter les risques de marquage et d’enfoncement.

Avant

Après

Après il faut faire attention à pas partir bille en tête il y a des endroits qu’il vaut mieux ne pas fraiser du tout ! Et d’autre à éviter si possible pour ne pas faire de vague.

[pic sur pac]

Je réalise des fentes dans le bas des poteaux pour permettre le passage des toiles qui habilleront le dessous.

Et là je confirme que le mandrin de la festool descend plus bas que la semelle de sa base déportée !!

Un petit coup de ciseau et pllus qu’ à faire une petite greffe pour masquer cela

[pic sur pac]

Pour habiller le dessous de la mezzanine je vais tendre des cables inox gainés de 3mm voici d’un côté le système d’accroche. De l’autre pour tendre je ne sais pas encore exactement comment je vais faire. J’ai plusieurs idées mais rien de bien défini.

baguette avant collage avec un passage pour la rondelle

baguette en place

le cable en place

[Accra]

Est-ce qu'il y a moyen que le système de serrage soit caché?
Je pense notemment à un système d'excentrique, soit sur lequel est enroulé le câble, soit deux excentriques qui coincent le câble (principe des taquets en voile)

[pic sur pac]

Est-ce qu'il y a moyen que le système de serrage soit caché?
Je pense notemment à un système d'excentrique, soit sur lequel est enroulé le câble, soit deux excentriques qui coincent le câble (principe des taquets en voile)

Oui il ne sera pas visible il me reste 6-7 cm de profondeur sur 3-4cm de haut largeur et bien environ 180cm
Je te remercie pour l'idée je vais y réfléchir. le pb c'est que je ne sais pas encore la tension qu'il faut que j'applique sur les câbles pour les tendres "juste ce qu'il faut"

[Accra]

C'est facile de le savoir pourtant: quant tu entends "crac", c'est que c'était un peu trop

[pic sur pac]

C'est facile de le savoir pourtant: quant tu entends "crac", c'est que c'était un peu trop

Oui je connais ça sous la locution" moins 1/4 de tour avant que cela pète".
C'est un peu du test destructif comme pour vérifier que le filament de l'ampoule était bon!

[pic sur pac]

Actuellement la structure principale est finie donc je la remonte une nouvelle fois pour vérifier l’ensemble du montage les ajustements et mettre en place les finitions encore un peu de travail avant de tout démonter et de tous lasurer.
Assemblage de la partie avant

Perçage du hauts des poteaux pour fixer les plaques de fer qui tiennent la mezzanine dans la ferme.

En plus des plaques en ferraille en appui sur les entraits j'ai une vis (6x120)de chaque coté prise directement dans l’arbalétrier (je pense que juste les deux vis devaient suffire )

la vis tout en haut sur le poteau prêt de la cloison

la vis sera cachée comme toute les autres par un bouchon

[pic sur pac]

maintenant montage de l'escalier. Les marches sont visées par l'extérieure du limon donc je ne peux pas le monter directement à sa place. Le poteau centrale est donc déboitable pour permettre le montage complet de l'escalier.

Pendant ce temps je mets ma fille à contribution (il faut bien quelle bosse aussi un peu pour sa mezzanine ) elle monte les deux sommier IKEA qui vont s'intégrer dans la structure.

mon padawan en pleine recherche de la force

[pic sur pac]

Maintenant que l’ensemble est monté je constate qu’il manque une chose à faire pas principale mais importante les rangements sur les cotés du lit de droite et gauche. Je compte faire des petits coffres.

Donc il me faut encore des planches de pin que je colle entre elles pour faire les dessus des trappes.

Les planches sont comme les précédentes pas très planes donc je les coupe en deux pour réduire le ventre et les défauts.

Par contre une planche ma sacrément surpris une fois coupé en deux. Une fois libérer de ses tensions elle s’est déformé de doite et gauche avec un ventre de plus d’un cm

Degauchissage dressage des champs, puis je les assemble encore à enture. J’en profite pour tester mon nouveau comparateur il a une course de 25,4 mm et une remise à zéro ;c’est bien plus pratique !

[pic sur pac]

Maintenant collage

heureusement que j’ai ce grand plan de travail que j’avais fait avec des plans de cuisine il fait deux mètres de long et 1 mètre de large . Il a juste fallut faire du ménage dessus avant. Enfin ménage j’ai repoussé le bordel (des pièces de chêne corroyé qui attendent depuis 1an et demi de devenir des portes pour mon meuble hifi ! )

Pendant que cela sèche je fais un peu d’électricité je repasse le l’autre côté l’alimentation du plafonnier. Et bien ce ne fut pas une partie de plaisir ( ) de passer une gaine au travers du peu d’espace qui restait au niveau de l’assemblage du haut de la ferme. Mais bon c’est passé ouf !

Après j’ai testé mes tendeurs de câbles (pour l'habillage du dessous) un peu rudimentaire mais finalement cela fait le taff.

Ce sont de simple blocs de bois un peu usiné, cela se passe de commentaire

le câble bien tendu je peux faire un peu de musique

[le_zeZ]

Coucou,

Ca avance bien tout ça dis donc !

Chapeau !

le_zeZ

[pic sur pac]

Coucou,

Ca avance bien tout ça dis donc !

Chapeau !

le_zeZ

Merci lezeZ cela fait plaisir d'avoir de temps à autre un petit soutien, car pour le moment les paroles les plus présentes au top ten sont:
"quand est ce que cela sera prêt?"
"t'en a encore pour longtemps?"
et le fameux "t'as fini là?"

[le_zeZ]

Hehe je sais ce que c'est !

Bon courage !

le_zeZ

[Accra]

C'est pas encore fini?

Je trouve que tu as bien avancé, et que ce que tu as fait est très soigné (à l'image de ce compte-rendu )

Pourrais-tu, s'il te plaît, donner quelques détails sur le système que tu as choisi pour mette de la tension dans les câbles?
Merci!

[pic sur pac]

C'est pas encore fini?

Je trouve que tu as bien avancé, et que ce que tu as fait est très soigné (à l'image de ce compte-rendu )

Pourrais-tu, s'il te plaît, donner quelques détails sur le système que tu as choisi pour mette de la tension dans les câbles?
Merci!

Non malheureusement c'est pas encore fini
merci pour l'appréciation sur mon travail
pour le système de mise en tension du câble tu veux savoir quoi plus précisément?
Il manque des détails dans les photos, j'ai pris des photos générales sans pensé que cela pouvait intérésser qqu'un.

[pic sur pac]

Comme je veux tout préparer et tester avant de faire la finition ce soir je vous présente donc le principe d'habillage du dessous de la mezzanine.
voici le système de pince qui va tenir et faire la tension finale des toiles. Il y a une pince de chaque coté d'un seul tenant sur toute la longueur de la mezzanine.

le bord biseauté s'encastre dans une petite rainure en V afin de garantir l’alignement et le bon maintien.
Le tissus est en faite des panneaux japonnais en polyester et nylon, je le coupe au fer à souder mais cela monte pas assez en température c'est long . Il faut que je bricole un fer de coupe qui monte plus en température.

voici un petit aperçu du rendu bon c'est pas assez tendu pour cela il faut être deux. Je vais même collé au bout de chaque rideau une baguette de bois pour permettre une mise en tension plus facile et uniforme du tissu.
normalement il est prévu de les passer en alterances d'un fils à l'autre si cela rend pas bien ils reposerons sur les fils.

Et ce matin j'ai reçu les charnières pour les couvercles des trappes j'en avais besoin de 12 mais vu le prix(2.5€ pièces) j'en ai pris un peu plus.

[pic sur pac]

Enfin un petit peu d’évolution ,
Pour faire les coffres latéraux et éviter les jours dus au travail du bois il faut que j’encastre une partie des planches dans la partie avant de la mezzanine. De plus la structure fait environ 210 de long pour un matelas de 200 je dois aussi combler les qques cm de trop entre le matelas et la structure. Donc : …

J’ai tout redémonté (une nième fois) pour pouvoir faire cela.

Les couvercles des coffres sont en appui sur les traverses qui soutiennent les sommiers donc je m’aligne sur ces pièces pour faire les entailles.

Premièrement, usinage des poteaux à la defonceuse

Une fois les entailles faites dans les poteaux je les reporte dans la traverse.

pas de tranchet donc ciseau de sculpture!

Je fais dans la traverse une feuillure pas très profonde elle me servira juste à bien positionner la planches qui comble l’espace entre le matelas et la traverse.

Pas de chance il y a un léger décalage entre les deux cotés (environ1-2mm) donc je ne peux pas m’aligner sur le bord de la pièce. Je prends donc appui sur une pièce de bois.

[pic sur pac]

Vu que tout est démonté, j’en profite pour refaire encore de la garniture en sipo sur toutes les parties en sapin exposées au coups. Notamment les limons de l’escalier et le poteau
pour cela usinage d’un chanfrein à 45° puis collage des baguettes de sipo dessus.
Et voilà un joli saucisson !

Précédemment pour araser j’avais utilisé ma défonceuse mais là c’est moins évident à faire.

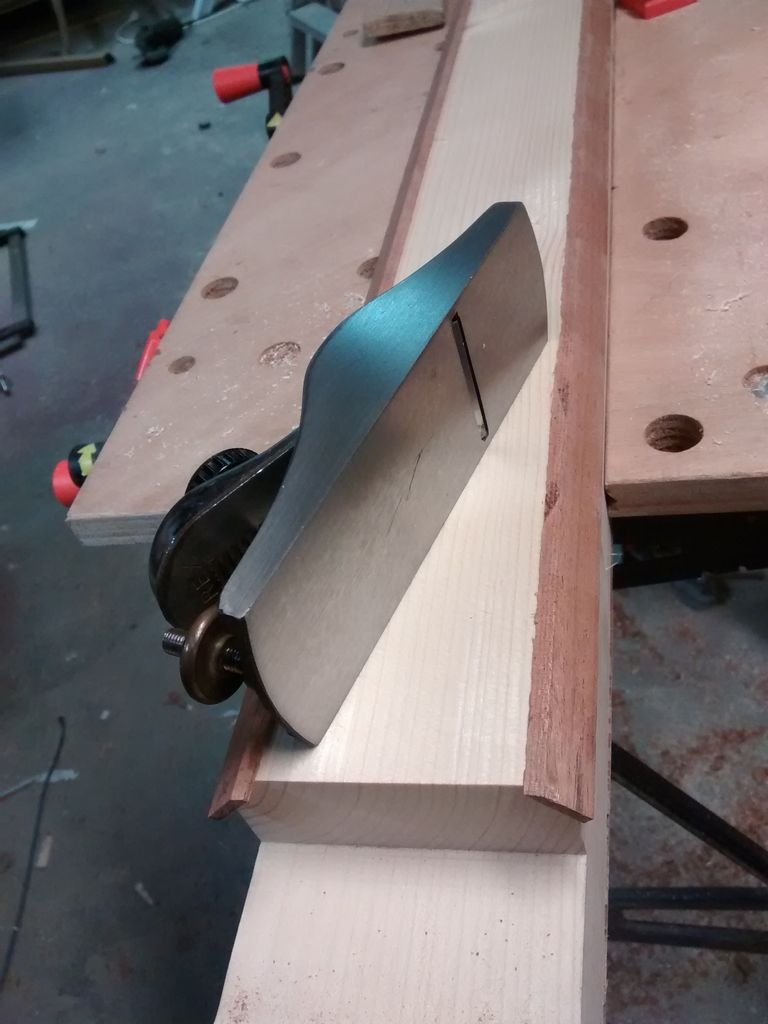

Donc pour la première fois je vais utiliser un rabot, un vrai ! un truc qui fait que c’est mon action qui fait la coupe… un truc de ouf pour moi !!
A force de voir l’utilisation de rabot manuel sur le forum je me suis dit que je pas plus bête qu’un autre et que je dois être capable de travailler avec !
Donc j’ai retapé le seul rabot manuel (DAREX) dans un état passable dans l’atelier de mon père .
La semelle était complètement creusée donc passage à la toile émeri sur un marbre, un peu de nettoyage et le voilà tout beau.

En avant, miracle je m’en sort pas mal du tout à mon grand étonnement.

Résultat une bassine remplie de bouclettes rousses (j'ai scalpé Rebelle )et des pièces assez bien arasées (le reste partira au ponçage).

voici ce que donne un angle une fois recouvert et sipo
