Evacuation des copeaux sur mortaiseuse

[mmnffp]

Bonjour à tous,
Je suis en train d'organiser un réseaux d'aspiration dans mon atelier. Autant sur la plupart des machines les collecteurs de copeaux sont assez évidents à concevoir, autant sur la mortaiseuse à bédane carré, je ne trouve pas de système permettant la translation ou, du moins, ne gênant pas le travail.
Jusqu'à présent je mettais un petit filet d'air comprimé qui me permettait de garder visible mes traits de traçage mais aprés, bonjour le ramassage des copeaux partout autour.
Si vous avez une idée ou si vous avez déjà résolu ce problème, je suis preneur de vos conseils
Amicalement
Pierre

[judedouch]

Bonsoir

Une solution simple à réaliser:

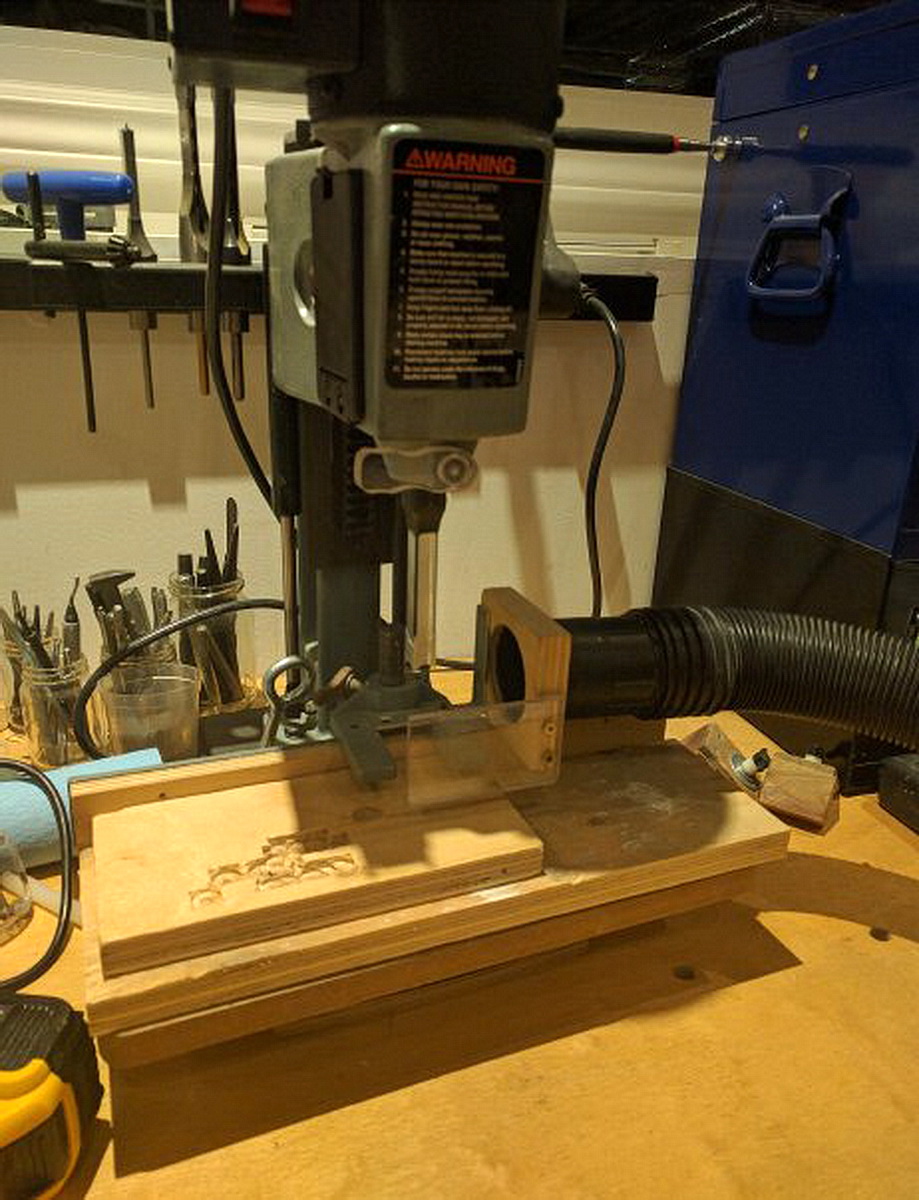

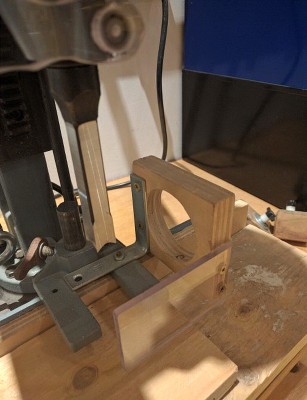

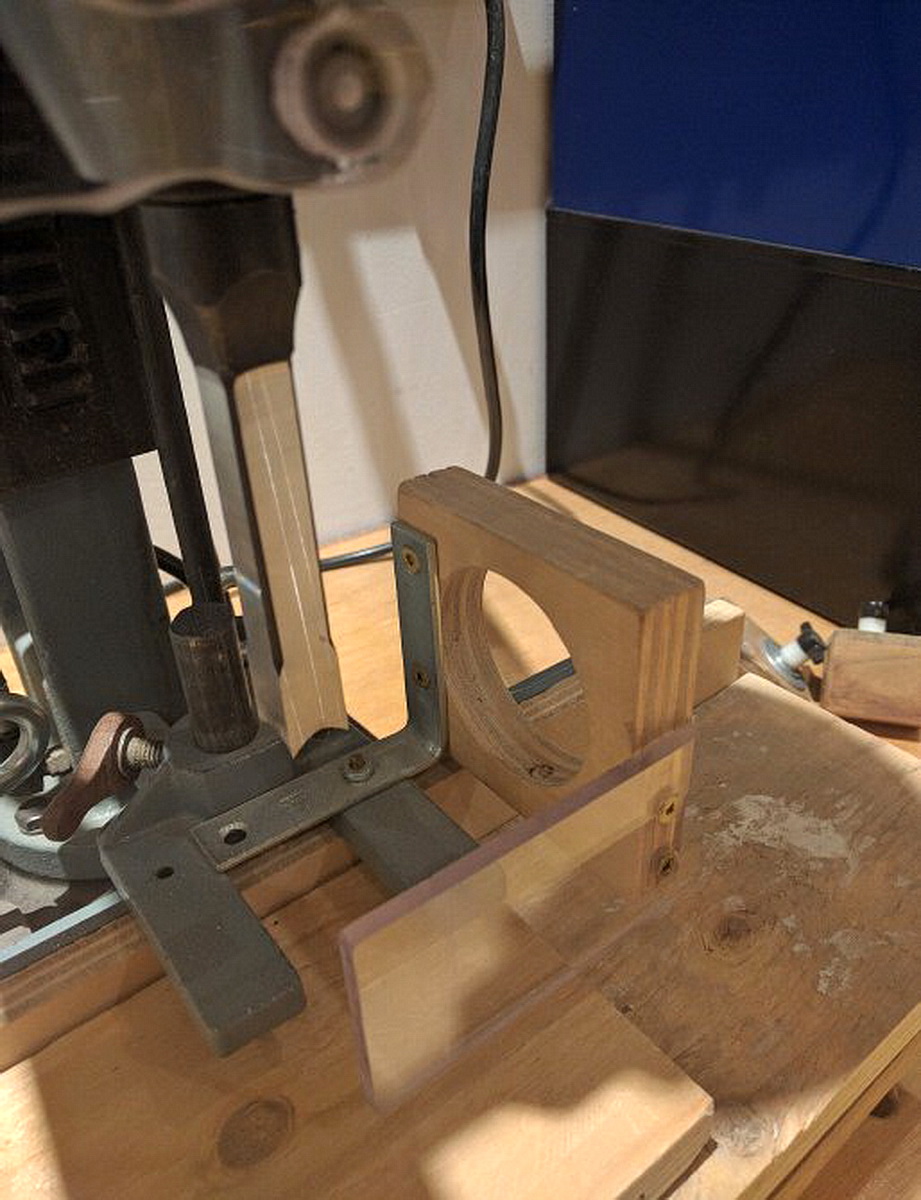

Un simple support pour le flexible d'aspiration des copeaux est installé sur la butée d'anti-soulèvement et positionne la bouche d'aspiration du flexible latéralement proche de la zone d'éjection des copeaux par l'outil (le bédane étant réglé pour éjecté les copeaux latéralement sur la mortaiseuse et non frontalement) (voir photos jointes)
Cette disposition convient aux mortaiseuses à bédane équipées d'une butée d'anti-soulèvement et non pour celles équipées d'un système de bridage frontal de la pièce.

JDD

[mmnffp]

Bonjour et merci pour ta réponse.
Le problème est que, dans mon cas, ma mortaiseuse a un chariot et un presseur frontal. Par contre, je retiens ton idée de venir chercher les copeaux latéralement. A voir....

[jhon]

Regarde les video de samuel mammias, il a juste amené un flexible d'aspi a au plus proche.

[pic sur pac]

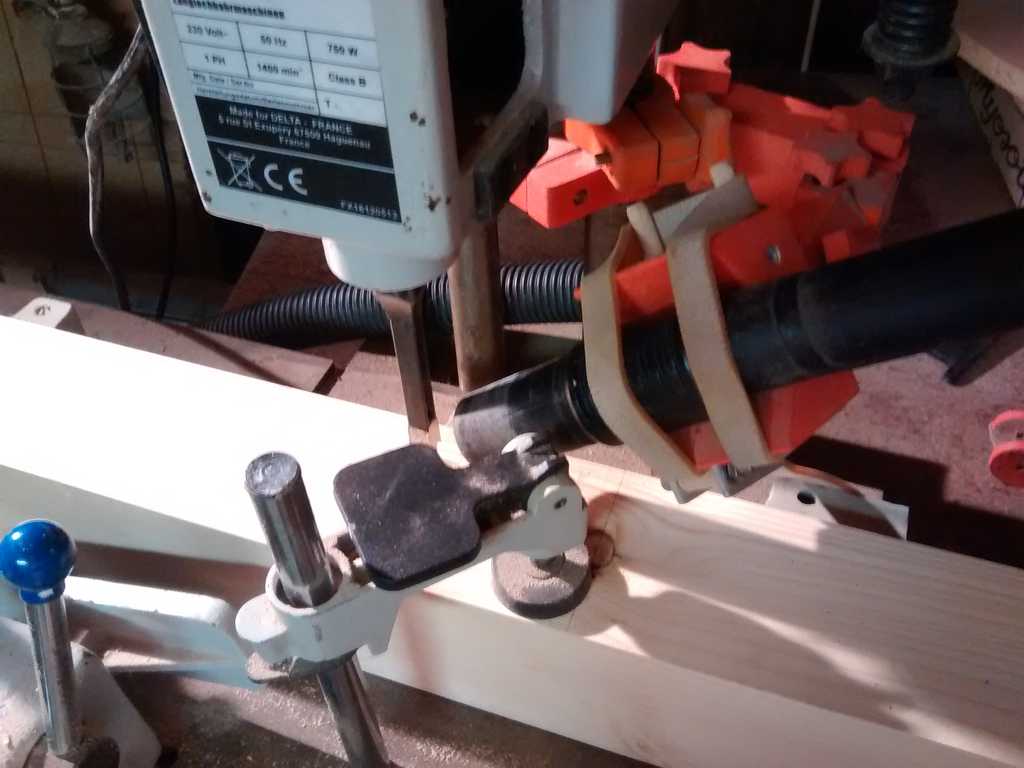

MOi je suis dans ton cas j'ai fait ça:

le bras en orange

j'avais fait un post expliquant la réalisation j'essaye de le retrouver.

[pic sur pac]

voilà c'est ici.Si cela peut t'aider.

[mmnffp]

Bonsoir à tous,
Merci pour le lien. Ingénieux ton système!
Je ne pourrai pas avoir les mêmes points d'attaches que toi mais je pense pouvoir m'accrocher quelque part sur le bâti.
Dés que j'aurai pris le temps de me bricoler çà je posterai ma version.
Merci encore
