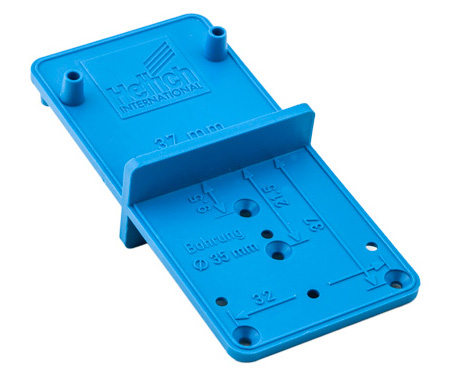

Je cherche à réaliser un gabarit pour perçage de charnières BLUM.
L'ECODRIL est un peu cher pour un projet à titre personnel.
Je préfèrerai usiner les perçages à la défonceuse à l'aide d'un gabarit fait maison.
Pour le perçage diam 35 j'ai déjà le kit LR 32 Festool.
J'ai besoin de faire 1 gabarit pour les 2 trous diam 8 mm du boitier INSERTA aux bons entraxes. Je prévois d'usiner ces 2 trous non pas à 8 mm de diamètre mais au diamètre 14 mm car pour les percer (bague de 14 et fraise de 8 mm) je souhaite m'aider d'une bague à copier Festool de 14 mm (je crois qu'il n'existe pas de bague de 10 ou 12 mm pour la défonceuse OF 140, ce qui me surprend un peu).
Je me suis donc lancé à réaliser un dessin des trous de perçage des charnières Blum sous illustrator.
J'ai exporté sous fichier .DXF et j'ai demandé à 1 copain de me l'usiner sur une CNC à son boulot.
On a fait 1 usinage. Résultat : les entraxes des trous ne sont pas tout à fait exacts. Il faut forcer pas mal pour entrer la charnière Blum modèle INSERTA CLIP TOP. Conclusion : l'usinage n'est pas parfait. Donc il y a de l'imprécision dans le fichier. Mais je ne vois pas où...
Nous avons refait un 2ème test ajoutant un dizième de mm. Mais ce n'est toujours pas bon.
Il reste 1 décalage quelque part.
J'ai récupéré un fichier .dxf des trous de perçage à partir du logiciel Blum DYNALOG. Ce logiciel permet de préparer 1 projet de caisson. On insère les dimensions et épaisseurs des panneaux, la quincaillerie souhaitée, la feuille de débit, et on peut faire 1 export de fichier en .dxf ou .bxf exploitable sur une commande numérique. C'est ce que j'ai fait. Néanmoins, lorsque j'ouvre le fichier .dxf généré par le logiciel Blum Dynalog, dans Illustrator, je constate que les entraxes ne sont pas exactement identiques aux entraxes indiqués par BLUM pour le boîtier INSERTA. Bref, je patauge dans la choucroute. Est-ce qu'un contributeur du forum aurait un fichier déjà testé à partager ?
Avec mes remerciements,
Bon Noel,
