Technique emboîtement et normes

[Loulouoise]

Bonjour a tous . Je souhaite réaliser un cache cuve comme celui ci : https://www.google.com/search?client=ms ... WADWfEnaM:
Je souhaterais savoir comment peut ton faire pour avoir des usinages regulier .
Quel epaisseur fait il laisser pour avoir une solidité
Comment s'appelle se type d'assemblage ?
Je dispose dune scie radial
Dune scie circulaire
Dune scie sauteuse
d'un rabot
Merci
Cordialement

[BZHades]

Bonjour

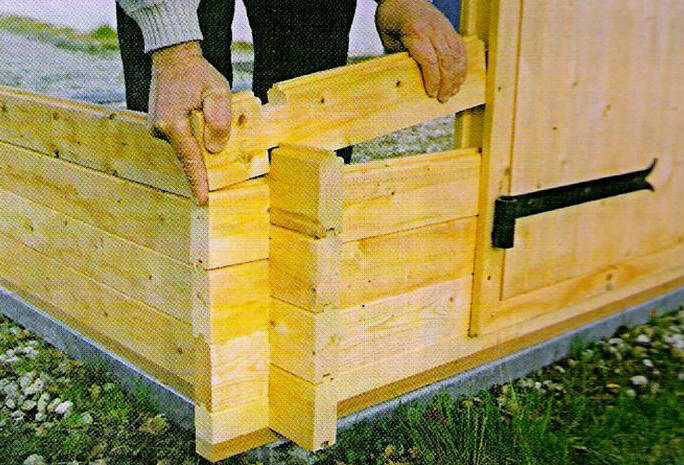

il s'agit d'assemblage à mi bois (du moins c'est comme ça que je le décrirais).

Pour les faire, le plus simple : Commencer par débiter et corroyer l'ensemble des planches à longeur/largeur. Les plaquer les unes sur les autres sur la grande face et les maintenir avec des sert-joint. Puis, avec la scie circulaire, venir faire les entailles à la bonne profondeur (en plusieurs passes). Éventuellement, finir en nettoyant le fond au besoin avec un ciseau à bois.

Ainsi, tout est fait en une fois, donc pas d'erreur sur le positionnement de l'entaille (toutes à la même distance du bord) ni sur la profondeur (faut juste bien régler la machine, quitte à faire 1mm trop profond, profondeur = 1/4 de la largeur du bois)

[jagolin]

il s'agit d'assemblage à mi bois (du moins c'est comme ça que je le décrirais).../... (faut juste bien régler la machine, quitte à faire 1mm trop profond, profondeur = 1/4 de la largeur du bois

euh je dirais 1/2 de l'épaisseur du bois

[FB33]

Bonjour,

Je dirai aussi 1/4 de l'épaisseur, mais bien sûr des deux côtés (chants haut et bas), ce qui fait bien "1/2 épaisseur" en tout. Les planches de deux côtés adjacents sont décalées d'une demi-hauteur. J'ai bon ?

Sur les images en lien on voit que les planches sont à rainure-languette, on peut sans doute prévoir des traverses à la place...

[BZHades]

Non, 1/4 : car tu asdes encoches au dessus et au dessous, sauf pour la première et dernière

[jagolin]

Désolé j'ai compris de travers avec l'assemblage à mi bois

[lamouette]

on va dire 1/4 de la hauteur du bois, plutot que épaisseur. Bonne méthode de BZHades, décidément compétent.

[Loulouoise]

Bonjour a tous et merci pour toutes vos réponses.
Donc ok je par sur 1/4 de la largeur pour la profondeur de l'encoche de la lames de volet.
Pour des le côté esthetique quel distance me conseillez vous du bord de la lames pour réaliser l'encoche ?
Je me permet de reposer la question aussi sur la découpe en série avez vous d'autre astuce ?

[manumu]

La position de l'encoche peut-être réglée à la fin. Tu mets une surlongueur et une fois ton système monté tu recoupes. Tu sera par contre limité à la largeur minimale imposée par ta circulaire... Si tu fais à la circulaire....

[Loulouoise]

Avec solidworks j'ai modélisé mon montage . Et j'ai laisser 5 dixième de chaque côté donc cela me permet d'avoir l'entraxe ideal pour effectuer mes encoche. Mais l'idée et pas bete. D'après mon plan l'encoche sera de 27 mm de largeur je veut les belle decoupe pour eviter les problèmes d'assemblage et je ne vois pas comment découper le fond de l'encoche.

[lamouette]

La priorité c'est un espacement identique des encoches sur toutes les planches. C'est la condition pour pouvoir les monter , la longueur est accessoire. Mais pour usiner uniformément les encoches il faut une référence pour travailler à la buttée , par exemple sur une radiale dont on a surélevé la lame , ou bien avec un montage qui utilise la buttée . Il faut donc au moins un bout de la planche qui soit coupé net et d'équerre.
La méthode de BZHades est très bonne , on peut passer la circulaire tous les 5mm pour entailler le fond de l'encoche, finir au ciseau n'est qu'une formalité dans ce cas. On peut aussi utiliser une guimbarde ou une défonceuse.

[Rascal]

Effectivement,

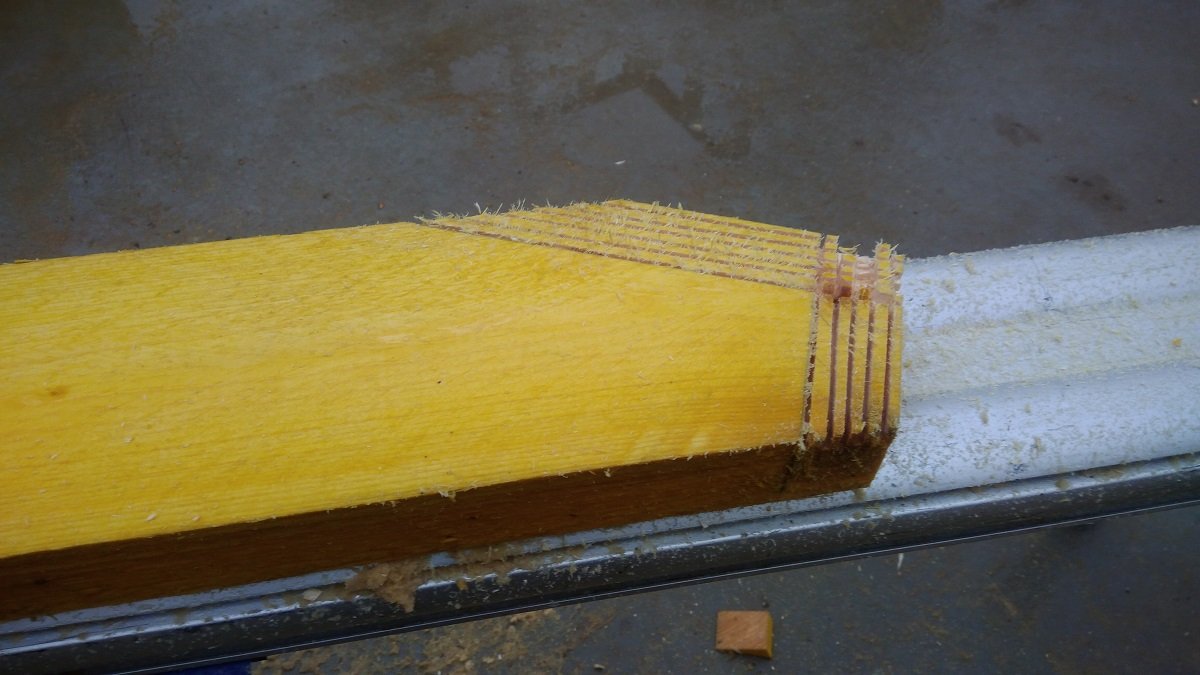

tu peux faire tes entailles avec une scie circulaire ou pendulaire, en faisant plusieurs passes. Reste à casser les morceaux et finir au ciseau.

Je procédé ainsi pour faire mes tenons pour les grosses pièces

après nettoyage

pour tes lames c'est le même principe

[Loulouoise]

Ok merci beaucoup j'ai tout compris . Je vais me mettre au boulot merci a tous
