Porte outil MALIN pour toupie

[RIRI212]

Bonjour, je viens d'acquérir un porte outil Malin LUREM vert

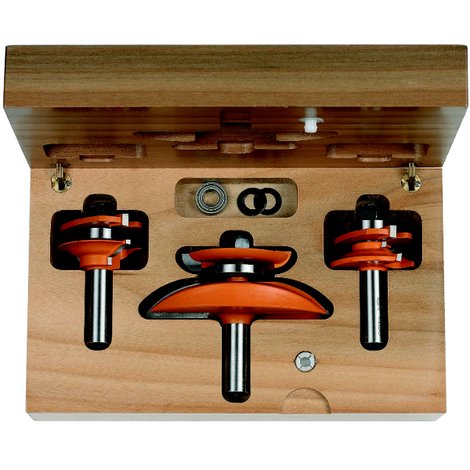

Porte outil MALIN.jpg (15.05 Kio) Consulté 817 fois

pour faire des portes de placards en 20 mm d'épaisseur (massif)...
Je croyais que c'était la panacée, mais au déballage (sans notice) je me pose une foule de questions, du genre:

- sur les équivalents "défonceuse", (profil & contre profil)

il y a à chaque fois un guide roulement à bille sur lequel on vient faire "aligner" les deux joues du guide de la toupie, ce qui donne la "profondeur" d'usinage. Dans mon cas (pas de guide) je fais comment ?
- de combien doit-être la profondeur d'usinage des contre profil en bout des traverses, histoire de prévoir les dimensions des dites traverses ?
- pareil pour les plate bandes sur les panneaux ...

J'ai bien fait "quelqueS essais pour voir", mais c'est la galère pour régler la hauteur et la "sortie" de l'outil en fonction que l'on taille le contre profil, le profil et la plate bande...

En clair, existe t'il une VRAIE bonne méthode pour s'éviter ces galères ?...

Et une autre question plus "généraliste".
J'ai donc 2 portes de 670X390, 4 portes de 1310X390 et 2 portes de 720X310 à faire.
Avec mon porte outil, si j'ai bien compris, la rigidité des portes ne se fera que par le collage montant/traverse à travers les profil/contre profil...
Est-ce que se sera suffisant ou dois-je envisager une autre solution (domino, tenon, traverse supplémentaire,...) pour rigidifier le tout (les grandes portes surtout) ?

[Ashayar]

Bonjour,

Je pense que les réglages sont faits par la toupie elle même pour la hauteur, et pour la profondeur, c'est avec le guide de la toupie. En gros, le tout avec un réglet de toupilleur je pense.

A bientôt!
