Assemblage d'onglet

Discussions générales sur la menuiserie

Modérateurs : macbast, ours_en_pluche

Mike Yavel
Accro
Messages : 200
Inscription : 22 juil. 2014, 21:00

Assemblage d'onglet

Message par Mike Yavel »

Bonsoir,

Je souhaite réaliser pour mon fils une table de chevet en CP. Celle-ci se résume à un simple caisson sur pieds.
N'ayant pas encore de scie circulaire sur rail et n'ayant pas encore le budget pour acheter celle de mes rêves, je me demandais si je pouvais utiliser une scie sauteuse (pour un débit grossier), une défonceuse (pour la mise à dimension et une finition correcte), une défonceuse sous table équipée d'une fraise à chanfreiner (pour avoir une coupe à 45°). L'assemblage se ferait à l'aide d'une lamelleuse.
Qu'en pensez-vous? Est-ce que c'est faisable? Y a t-il plus simple comme manière de faire?

D'avance, merci pour votre aide
Avatar de l’utilisateur
bulubuluplopplop
Accro
Messages : 5556
Inscription : 30 avr. 2015, 14:08
Localisation : suisse

Re: Assemblage d'onglet

Message par bulubuluplopplop »

Oui tout à fait pour les assemblages, toutefois sans scie pour couper droit ça va être un peu embêtant. Tu veux couper 1 ou 2mm plus grand à la scie sauteuse puis affleurer à la défonceuse avec un guide ?

Attention à la défonceuse sous table pour fraiser les montants il vaut mieux utiliser un chariot, tant pour ses doigts que pour assurer la perpendicularité de la coupe. Assez facile à fabriquer.
mcop2
Accro
Messages : 808
Inscription : 28 août 2014, 10:02

Re: Assemblage d'onglet

Message par mcop2 »

Tu peux aussi utiliser une simple scie circulaire guidée contre une règle.
bibiwet
Fan
Messages : 102
Inscription : 14 mai 2017, 08:54

Re: Assemblage d'onglet

Message par bibiwet »

bulubuluplopplop a écrit : 01 févr. 2021, 20:00 Oui tout à fait pour les assemblages, toutefois sans scie pour couper droit ça va être un peu embêtant. Tu veux couper 1 ou 2mm plus grand à la scie sauteuse puis affleurer à la défonceuse avec un guide ?

Attention à la défonceuse sous table pour fraiser les montants il vaut mieux utiliser un chariot, tant pour ses doigts que pour assurer la perpendicularité de la coupe. Assez facile à fabriquer.
Joli noyer !
bibiwet
Fan
Messages : 102
Inscription : 14 mai 2017, 08:54

Re: Assemblage d'onglet

Message par bibiwet »

Mike Yavel a écrit : 01 févr. 2021, 19:53 Bonsoir,

Je souhaite réaliser pour mon fils une table de chevet en CP. Celle-ci se résume à un simple caisson sur pieds.
N'ayant pas encore de scie circulaire sur rail et n'ayant pas encore le budget pour acheter celle de mes rêves, je me demandais si je pouvais utiliser une scie sauteuse (pour un débit grossier), une défonceuse (pour la mise à dimension et une finition correcte), une défonceuse sous table équipée d'une fraise à chanfreiner (pour avoir une coupe à 45°). L'assemblage se ferait à l'aide d'une lamelleuse.
Qu'en pensez-vous? Est-ce que c'est faisable? Y a t-il plus simple comme manière de faire?

D'avance, merci pour votre aide
Très franchement pour faire de l’agencement ou ce type de projet on peut tout couper avec une simple scie circulaire guidée que un rail. Avec de bons tracés et un positionnement méticuleux du rail on obtient une précision de très bon niveau. Facilement sous les 0,3mm au total. Et tout cela avec un excellent équerrage.
Par contre une scie sauteuse est très peu utile je trouve.
Mike Yavel
Accro
Messages : 200
Inscription : 22 juil. 2014, 21:00

Re: Assemblage d'onglet

Message par Mike Yavel »

Pardon, j'ai oublié de préciser que je n'avais pas de scie circulaire non plus (enfin, j'en ai une et je la trouve trop dangereuse. Je ne l'utilises jamais plus)
Avatar de l’utilisateur
bulubuluplopplop
Accro
Messages : 5556
Inscription : 30 avr. 2015, 14:08
Localisation : suisse

Re: Assemblage d'onglet

Message par bulubuluplopplop »

il te faut quelque chose pour couper droit.
Si tu ne veux/peux pas utiliser une scie circulaire, il te faut au moins une scie à main, et un rabot avec une planche à recaler.
Fred14130
Poste parfois
Messages : 11
Inscription : 01 févr. 2021, 14:20

Re: Assemblage d'onglet

Message par Fred14130 »

Avoir 45°précis pour un assemblage, avec une vulgaire scie circulaire, je n'y suis jamais arrivé !
41, 43, 47° oui...
sinon avec une Festool, ca doit pouvoir se faire, mais à quel prix !
l'autre souci étant l'épaisseur du panneau employé...

Ce sont mes réflexions, car je cherche à faire le même assemblage avec en renfort des lamellos, pour la confection de caisses d'enceintes !
Avatar de l’utilisateur
bulubuluplopplop
Accro
Messages : 5556
Inscription : 30 avr. 2015, 14:08
Localisation : suisse

Re: Assemblage d'onglet

Message par bulubuluplopplop »

non non, les découpes à la circulaire. Pour les 45 ° il parle d'une fraise à 45°.
Fred14130
Poste parfois
Messages : 11
Inscription : 01 févr. 2021, 14:20

Re: Assemblage d'onglet

Message par Fred14130 »

avec une fraise, jusqu'à 18 mm, facile...
au delà, c'est compliqué !
du moins selon moi
Jean claude vandale
Accro
Messages : 288
Inscription : 19 janv. 2017, 21:01
Localisation : Loire atlantique vignoble

Re: Assemblage d'onglet

Message par Jean claude vandale »

En plusieurs passes en prenant ton temps tu peux couper à. La.défonceuse fraise droite à la volée guidée sur une règle , ça coupe très propre et aussi droit que l'est ta règle ...
Si tes résultats ne sont pas a la hauteur de tes espérances , dis toi que le grand chêne aussi, un jour, a été un gland. Lao tseu
Fred14130
Poste parfois
Messages : 11
Inscription : 01 févr. 2021, 14:20

Re: Assemblage d'onglet

Message par Fred14130 »

Si ton panneau fait 22 mm, que ta fraise peut opérer sur 18 mm, il reste 4 mm à retirer...
tu es bien obligé de déplacer ta défonceuse et de changer la hauteur de fraisage soit 2 opérations...
j'avoue être septique sur le résultat final quant aux nombres d'opérations vu le nombre de panneaux, perso, je ne trouve pas que ce soit jouable !
Possible mais pas réalisable facilement...
Avec une très très bonne scie sur table, en faisant plusieurs essais afin de trouver les 45°, ça peut être jouable... j'en ai une, mais je le sent pas plus que ça !
avec une toupie, facile... mais j'ai pas !

c'est cet assemblage que je veux réaliser:
Jean claude vandale
Accro
Messages : 288
Inscription : 19 janv. 2017, 21:01
Localisation : Loire atlantique vignoble

Re: Assemblage d'onglet

Message par Jean claude vandale »

À qui réponds tu Fréd?
Quand à le faire à la scie sous table si tu as une ( fred) c'est idéal et ça va tout seul dependant bien sûr des dimensions. ..
Si tes résultats ne sont pas a la hauteur de tes espérances , dis toi que le grand chêne aussi, un jour, a été un gland. Lao tseu
Avatar de l’utilisateur
bulubuluplopplop
Accro
Messages : 5556
Inscription : 30 avr. 2015, 14:08
Localisation : suisse

Re: Assemblage d'onglet

Message par bulubuluplopplop »

22mm pour une table de chevet, y'a peu de chance.
Fred14130
Poste parfois
Messages : 11
Inscription : 01 févr. 2021, 14:20

Re: Assemblage d'onglet

Message par Fred14130 »

Jean claude vandale a écrit : 02 févr. 2021, 19:30 À qui réponds tu Fréd?
Quand à le faire à la scie sous table si tu as une ( fred) c'est idéal et ça va tout seul dependant bien sûr des dimensions. ..
Je te répondais... :)

j'ai plusieurs scies INCA sur table, la petite utilisée chez pratiquement tous les maquettistes Pros, avec un vernier millimétrique et la plateau pivotant jusqu'à... 45°
avec le kit mortaiseuse, la grosse MAJOR, la dégauchisseuse...
Le blèm, c'est que je n'ai même pas la place de me faire un atelier, trop de matos entassé !

Avec la petite, je coupe du barreau de laiton en tranche de 5 dixièmes...
du plexi, du bois, aussi !
mais tout ça à plat...
elle est en 220TRI/220Vmono avec réglage de la vitesse, moteur de 1,5 cv...
la voilà:
https://www.google.fr/search?q=scie+inc ... 0&biw=1548

https://incamachines.com/fr/acheter-mac ... ionne.html
Pour les avoir eu au tél, leur machine ne sont pas "full" restored...
les roulements ne sont pas remplacés, la peinture n'est pas refaite, pas plus que sur les moteurs, les socles ne sont pas refaits non plus...
sur les miennes oui ! ça ne sert à rien pour travailler, mais pour le plaisir des yeux, c'est mieux !
J'ai encore 3 petites scies... :o
Jean claude vandale
Accro
Messages : 288
Inscription : 19 janv. 2017, 21:01
Localisation : Loire atlantique vignoble

Re: Assemblage d'onglet

Message par Jean claude vandale »

Si c'est la table qui s'incline je comprends mieux ton appréhension. ..
Pour le sujet de base je parlait de coupe droite à 90° , Mike disait qu'il n'avait que une sauteuse et un défonceuse pour faire des coupes droites...
Je propose donc coupe à la défonceuse fraise droite sur règle pour avoir des sections bien droites et d'équerre et ensuite passer les chants de l'assemblage à la fraise à 45...
Si tes résultats ne sont pas a la hauteur de tes espérances , dis toi que le grand chêne aussi, un jour, a été un gland. Lao tseu
Fred14130
Poste parfois
Messages : 11
Inscription : 01 févr. 2021, 14:20

Re: Assemblage d'onglet

Message par Fred14130 »

Je comprends mieux !
mais en faisant ma recherche j'étais sur les assemblages à onglet...
d’où mon entrée sur le post !
Si c'est la table qui s'incline je comprends mieux ton appréhension...
je peux changer le guide de place, le mettre à gauche de la lame, du coup le panneau n'est plus à pousser de bas en haut vers la lame, mais il descendrait de par son propre poids vers la lame... je ne sais pas si c'est assez clair comme explication ! bierre

En relisant les notices de mes scies, la petite permet une coupe à 45° sur une épaisseur de 18 mm, la grosse, sur une épaisseur de 22 mm
Faisable donc... mais si un copain de copeaux proche de moi, avait une toupie, je n'aurai aucun souci ! :lol:


mes 3 machines...
Avatar de l’utilisateur
bulubuluplopplop
Accro
Messages : 5556
Inscription : 30 avr. 2015, 14:08
Localisation : suisse

Re: Assemblage d'onglet

Message par bulubuluplopplop »

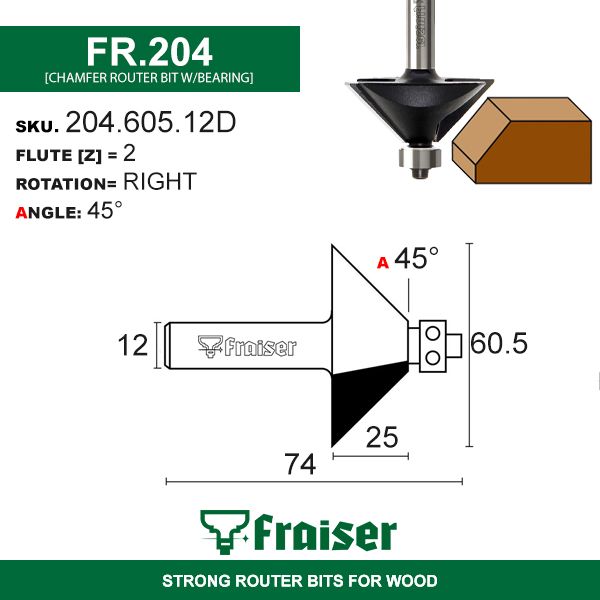

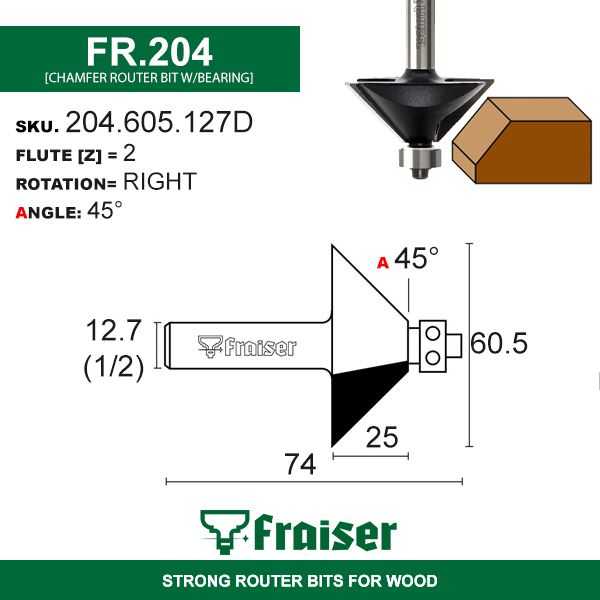

si jamais jusqu'à 25 mm, ça existe.
Fred14130
Poste parfois
Messages : 11
Inscription : 01 févr. 2021, 14:20

Re: Assemblage d'onglet

Message par Fred14130 »

la même chose sans le roulement... smileyscie

Hélas, je viens de faire un tour sur le site et... rien ! :cry: :cry: :cry:

ça: https://www.amazon.fr/gp/product/B00K5R ... FK5RDHNB96

épaisseur maxi; 19 mm ...
Avatar de l’utilisateur
micheld4036
Accro
Messages : 1002
Inscription : 23 mai 2013, 19:06
Localisation : 63700 saint eloy les mines

Re: Assemblage d'onglet

Message par micheld4036 »

Fred14130 a écrit : 03 févr. 2021, 11:03 Je comprends mieux !
mais en faisant ma recherche j'étais sur les assemblages à onglet...
d’où mon entrée sur le post !

En relisant les notices de mes scies, la petite permet une coupe à 45° sur une épaisseur de 18 mm, la grosse, sur une épaisseur de 22 mm
Faisable donc... mais si un copain de copeaux proche de moi, avait une toupie, je n'aurai aucun souci ! :lol:
Il reste quand même un petit souci concernant la toupie, il faut avoir la bonne fraise.
De mes lectures anciennes, je crois me souvenir que dans certains cas la fraise de 45° ne donne pas un angle de 45°
C'est une histoire de position du fer qui en tournant ne développe pas le même angle ; des spécialistes pourront sans doute rafraichir mon cerveau défaillant :-)marteau
Cordialement

Michel
