Couper angle à 128° et 55° avec scie à onglet

[nounou2011]

Bonjour,

Je dois effectuer plusieurs coupes de 1/4 de rond avec des angles différents et j'aimerai comprendre la technique pour pouvoir couper avec ma scie onglet.

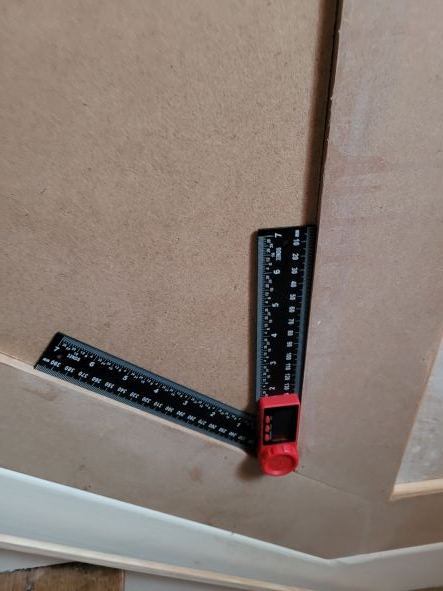

Après plusieurs recherches, j'ai réussi à faire une coupe pour un angle à 128° (voir photo ci-dessous) mais sans vraiment comprendre.



J'ai aussi un angle à 55°.



Questions toutes bêtes :

1) Pour la coupe à 55°, je dois régler à ma scie à onglet à combien à droite, puis à combien à gauche ?
2) Pour la coupe à 128°, même question à combien à droite et à gauche.

Et surtout, quel calcul effectuer pour arriver au résultat.

Merci par avance.

[Copeau Cabana]

Si on considère que la coupe est la bissectrice de l'angle, ça fait 27,5 et 64 !
La moitié de l'angle total, quoi…

[nounou2011]

Je dois être bête car lorsque je coupe à 27,5, l angle est complètement faux

[tienda]

salut,

sur une scie à onglet, il faut que tu tournes ta lame de la moitié de l'angle complémentaire pour arriver à 180°.
Exemple, tu veux faire un angle de 135°, tu tournes ta lame de 22,5° (180°-135°=45° divisé par deux =22,5°)

[nounou2011]

Et donc pour mon angle de 55° ?

[xhinsy]

http://techsceniques.clg.qc.ca/html/tec ... coupe.html
Même concept est d'application pour la scie sous table.
Attention que les angles dans une scie à onglet peuvent se faire de deux manières : en changeant l'angle d'attaque de la lame ou en changeant l'angle de la base (pièce).

[nounou2011]

Si je suis ton exemple c est 90-55=35

C'est bien cela ?

[xyloweb]

Si je suis ton exemple c est 90-55=35

C'est bien cela ?

Si tu as un doute, fait un essai avec une chute de bois et tu verras bien …

[nounou2011]

Essai fait. Ce n est pas bon.
Pour info, je n'arrête pas de faire des essais.

Personne ne donne le même nombre. Comme quoi c pas su facile manifestement

[xhinsy]

Si je suis ton exemple c est 90-55=35

C'est bien cela ?

Si ta question c'est combien font 90-55 la réponse mathématique est correcte, c'est bien 35...

Autant je peux passer 30 minutes à vous écrire comment procéder, autant ce sera beaucoup plus facile si vous allez regarder une vidéo sur youtube.
Cherchez "coupe angles scie a onglet" et vous trouverez votre bonheur.

[xhinsy]

Essai fait. Ce n est pas bon.
Pour info, je n'arrête pas de faire des essais.

Personne ne donne le même nombre. Comme quoi c pas su facile manifestement

pas sur de comprendre si vous êtes ironique ou sérieux.

[xhinsy]

je pense que vous vous perdez dans vos calculs. Il y a l'angle que vont former vos deux pièces et il y a l'angle de coupe de vos deux pièces.
Si vous assemblez deux pièces et que ca forme une ligne droite.... l'angle de coupe des pièces peut être de 90° chacune mais peut aussi être de 60-120, 30-150, etc etc.
C'est la notion de bissectrice de l'angle qu'est expliqué plus haut...

[nounou2011]

Ni l un ni l autre. Dépité sans doute car je n arrive pas à comprendre la technique à suivre.

[xhinsy]

N'abandonnez pas aussi facilement.
Il faut juste un peu de logique, le reste suit tout seul.

Si vous metez votre morceau en bois sur la base de la scie a onglet et que vous ne touchez pas les reglages, la coupe sera de 90° (jusque la je suppose que vous suivez). Vous ne voulez pas 90° mais 64°. En gros, vous bougez vers la droite (ou vers la gauche je ne sais pas de quel côté vous aurez la pièce finale) la base de la scie à 26°. Pourquoi 26°... parce que vous voulez que votre chute fasse 26° et que votre pièce fasse 64°... Dans tous les cas, la somme des deux angles vous donnera 90° (ou 180) en jouant avec le sens de coupe de la pièce... (la notion d'angle aigu et ongle obtu).

Si je dis des bêtises, que quelqu'un n'hésite pas à m'y reprendre.

[BZHades]

Autre technique pour ne même pas avoir à mesurer les angles : je positionne les deux bois l'un dessus l'autre. Je trace où arrive l'un sur l'autre (les points noirs sur le schéma suivant), et ensuite, je découpe avec une scie sur rail au niveau des pointillés verts : l'avantage, je ne mesure pas, je trace sur place, ce qui évite de se planter du degré qui va créer le petit désaffleur disgracieux.



La scie à onglet, c'est pratique sur beaucoup de cas, mais parfois on se limite à un outil, alors qu'un autre est plus facile et adapté.
A voir ensuite si c'est bien adapté avec la forme du bois

[xhinsy]

Exact. Cette méthode est particulièrement intéressante sur la scie à ruban, les 2 pièces entrecollées avec un morceau de double face.
Elle permettra, dans tous les cas, d'avoir une jointure parfaite, peu importe s'il y a des courbes dans la coupure.
(la ou vous créez un négatif, vous avez le positif dans l'autre pièce). Méthode infaillible.

[woody]

La technique de BZHades se heurte au problème du profil des baguettes qui, une fois superposées va créer un décalage.

Aussi, comme j'ai beaucoup utilisé cette technique pour poser des moulures en staff, et qu'il n'était justement pas question de superposer de telles pièces, je procédais de manière légèrement différente, en traçant l'emplacement de la première moulure (ici il s'agira donc d'une baguette), sans aucune coupe préalable, puis je répétais l'opération avec l'autre moulure.

Ainsi j'obtenais le tracé exact des points d'intersection, suffit d'en faire un repère fiable, de représenter chaque morceau de moulure (ou de baguette), et de reporter ces repères dessus. On place la lame de scie à la verticale de ces repères et le tour est joué.

[Franpi 42]

La règle de calcul c'est (180°- l'angle total mesure)/2= l'angle de la coupe d'onglet. C'est la règle des angle complémentaire et des alterne interne .

Donc pour l'angle a 128° on a
(180-128)/2= 52/2=26
Il faut régler la coupe a un angle de 26°

Pour l'angle a 55° on a
(180-55)/2=125/2 = 62,5
Il faut régler la coupe a.62,5°
Et la sa se.complique avec une scie a onglet car je crois que la plus part vont jusqu'à 55°.
Les solution son multiples:
- tracé a la fausse équerre et coupe sur le trait
- utiliser une scie sur table avec un guide d'onglet
- tourner la baguette de manière à ce qu'elle soit parallèle à la coupe 90° et coupe avec un angle de 27,5°( le complémentaire de 62,5 et la moitié de 55)
