mise au point proto guimbarde diy

[lamouette]

C'est un proto , il n'est pas fait pour être joli mais fonctionnel et affiner la mise au point.
Je pars d'un bédane de 10mm pour un angle de coupe de 37° avec biseau de 25°.

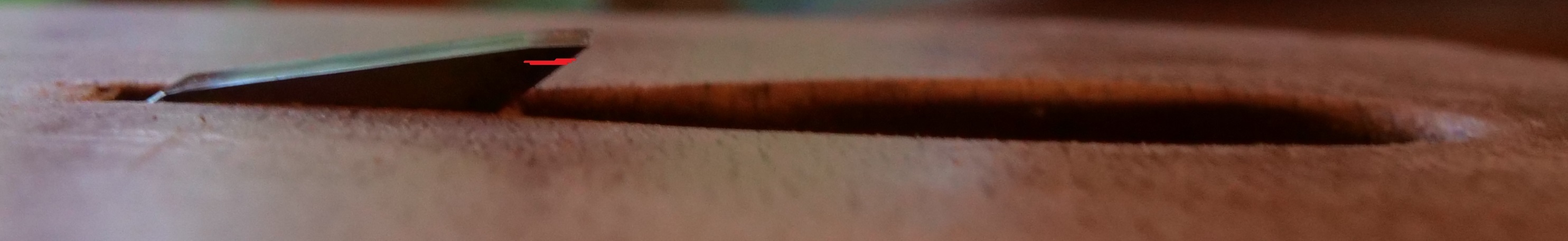

Sur la photo on voit un morfil sur le bédane , il n'y était pas avant de faire la rainure.
Je l'ai enlevé et recommencé, il est revenu.
Donc j'en ai conclu que l'angle n'allait pas, j'ai donc fait un contre-biseau à 30° et là c'est bon, plus de morfil , l’arête ne s'abime plus et ça donne une meilleure coupe, surtout dans le sens du fil , c'est un régal à utiliser.
Le bédane est inséré dans une mortaise vite faite et tenu par 2 vis . Je constate que le réglage de profondeur au maillet est vraiment très pratique et rapide, sans desserrer aucune vis. Je crois que je ne vais pas m'embêter à faire un réglage compliqué par vis et molette pour le modèle définitif.
Comme pour un rabot mais en plus précis un petit coup de maillet pour enfoncer le fer et c'est direct prêt pour refaire une passe sans autre retouche. Pour reculer le fer un coup sur la semelle , je ne vois pas plus simple , quand je vois la vidéo de Sellers ça a l'air beaucoup plus compliqué de trouver un réglage.
la finition commence à être meilleure

[lamouette]

une fois la surface de réference rabotée pour offrir une bonne base , la finition s'améliore encore nettement.

Je ne sais pas si ça provient de l'angle à 37° mais travailler dans le sens du fil est nettement meilleur, plus agréable , on prend la largeur de passe qu'on veut , on entre dans le bois sans faire d'éclats sur les bords , ça tranche proprement, on peut le voir aux copeaux.

[nelkahn]

Sympa la guimbarde.

Je vois une vis à l'avant et une autre sur le dessus. Je n'arrive pas a comprendre leur utilité respective. Une pour bloquer le bédane (celle du dessus j'imagine). Du coup je ne vois pas ce que fait l'autre.

Nelkahn

[lamouette]

les 2 vis servent à bloquer le bédane sinon quand je serres il aurait tendance à se mettre en biais, changer d'angle.
Sur le prochain modèle il n'y aura qu'une vis mais bien placée , insert et vis à métaux. C'est simple et bien plus pratique qu'un coin en bois .

[bulubuluplopplop]

il n'est pas fait pour être joli

je confirme

[lamouette]

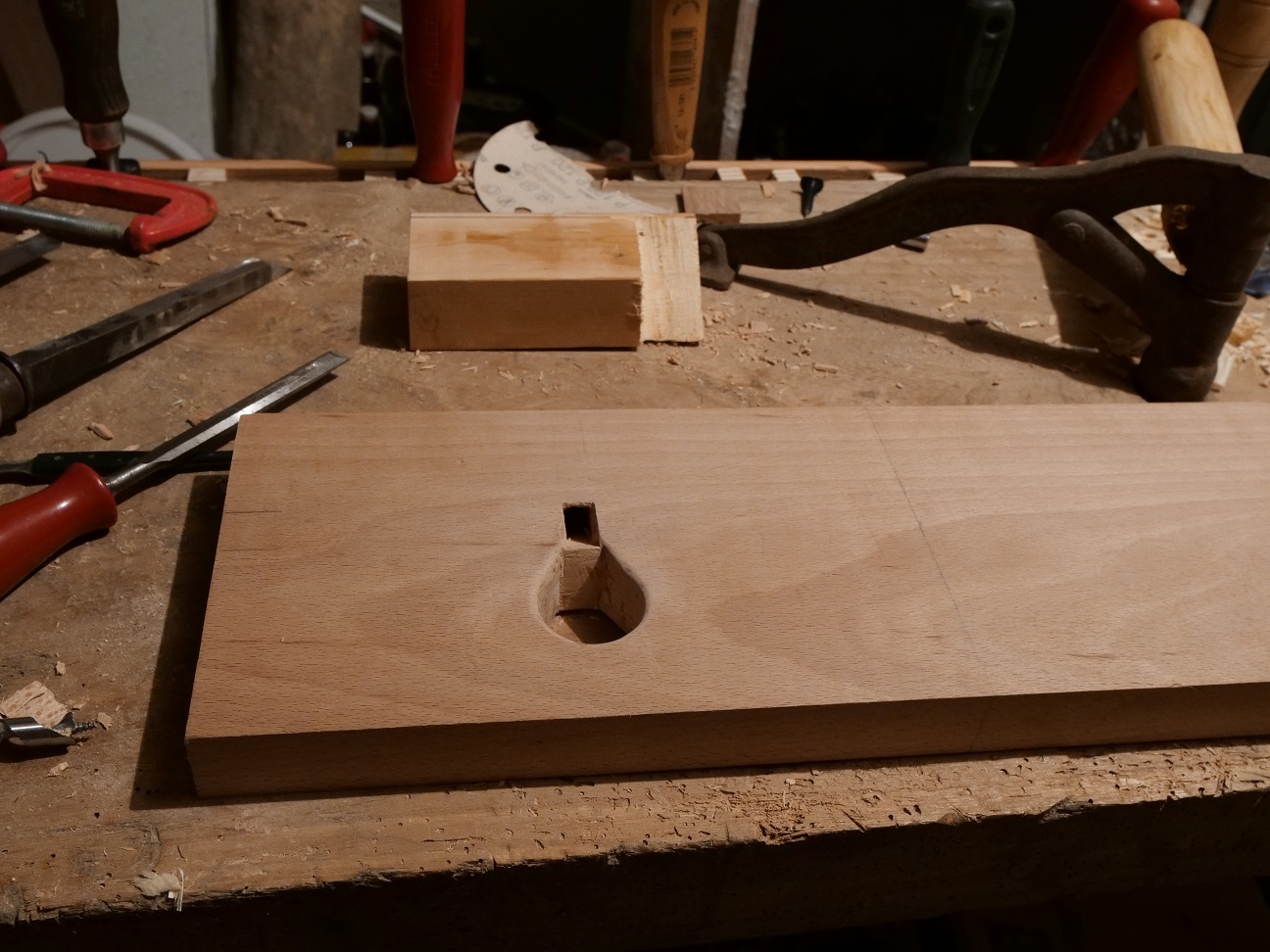

j'ai fait un mortaise d'essai dans une planche de hêtre , au bédane bien sûr, outch, pas facile! surtout que le bédane est conique et que la mortaise fait 50 de profondeur et seulement 10 par 15mm de section. Mais bon c'est possible et après tout devient plus simple, un insert et une vis vont parfaitement suffire pour tenir fermement le bédane.

[lamouette]

en un peu plus propre

[Copeau Cabana]

Mieux ! Ca commence à être sympa ton truc, je vais suivre de près !

[Jipeka]

On attend la version finie + un tutoriel

[peioe]

Pour le tuto, suffit d'aller voir chez monsieur Sellers comme d'hab

https://www.youtube.com/watch?v=B_2a_FwjAgk

[lamouette]

oui mais ce n'est pas la même fabrication , pas grand chose à voir , là j'ai taillé dans la masse , il a rapporté une pièce collée pour supporter le fer et donner la pente..
Mon fer est tenu au plus bas , la pente est à 37 au lieu de 50, son réglage est plus complexe, j'ai fait une base plus longue et large pour voir si c'est utile... c'est un proto.
Ce qui a été compliqué est de tailler la petite mortaise profonde , mais du coup , la conception est simplifiée par ailleurs.
Ca m'a couté rien du tout puisqu'on m'a donné le bédane.

[lamouette]

[lamouette]

Elle est méga large, 25cm par 15.
C'est précis , pas de soucis là dessus, belle coupe, bonne rigidité, aucune vibration, mais la maniabilité a diminué par rapport au proto dégueulasse.
C'est donc trop large, on cherche le point d'équilibre sur un pièce étroite. Mais la profondeur de semelle aide à la stabilité
Par contre question réglage c'est le pied, un petit coup de maillet et rien d'autre, on a baissé le fer juste de quoi refaire une passe.
Sont trop compliqués ces anglais
Je vais retailler là dedans et faire une base plus carrée.

[peioe]

J'avais aussi vu une version ou la personne faisait un trou (à la perceuse il me semble) à peine moins large qu'un ciseau à bois normal, forçait le ciseau dedans et y ajoutait une vis pour le maintenir, mais je sais plus qui c'était et je retrouve pas.

[lamouette]

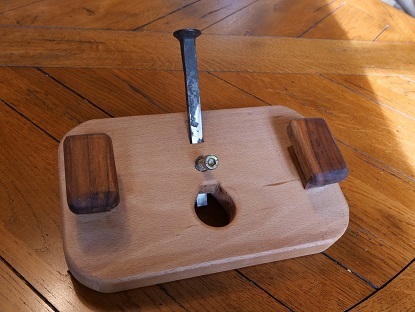

comme ça donc en avançant un peu les poignées et en les rapprochant du centre. Je pense que c'est ok, la maniabilité est bonne, plus qu'à terminer la finition et trouver une vis moletée.

profondeur 150, largeur 190.

[lamouette]

je pense qu'en qualité de finition ça dépasse la défonceuse , ne tenez pas compte des bords que j'ai massacrés à force d'essais.

La guimbarde est au point , le maniement très agréable, on pose les mains sur les poignées et on met 2 doigts sur les coins , c'est beaucoup mieux que des poignées boules.

[lamouette]

l'important dans l'histoire c'est surement ça , les 3mm de contre biseau à 30° et l'angle de coupe.

Quand on regarde les fers de guimbarde Veritas, on ne doit pas en être loin.

[lamouette]

Est ce que quelqu'un connait les angles de la Stanley ? 50/25?

[domi49]

Est ce que quelqu'un connait les angles de la Stanley ? 50/25?

J'ai une Stanley 71 1/2, avec des fers Veritas.
Je viens d'aller mesurer : l'angle du L est à 95°.
Sur le fer étroit (6 mm) en une seule pièce, l'angle est de 27°.
Sur le fer plus large (12 mm) où la partie qui coupe peut-être démontée, l'angle est 30°.

[lamouette]

Merci Dominique
Donc un angle de dépouille de 5° (95-90) , l'angle de dépouille correspond au dessous du fer par rapport à la surface rabotée.
L'angle de 27 et de 30 sont les angles d'affutage , (25-30° sur un ciseau par exemple).
Il manque l'angle de coupe, Dominique .
L'angle de coupe c'est en gros l'inclinaison du fer sur le dessus ou de son biseau, par rapport à la surface de rabotage.
Si le fer est placé à la parfaite verticale (branche verticale du L) l'angle de coupe est 35°, 5° d'angle de dépouille +30 ° de biseau.
Alors pourquoi Paul Sellers place son fer à 50° sur sa guimbarde?

Sauf qu'on met le fer à l'envers , biseau dessous, mais au même angle de coupe au final.
