Table d'extérieur et la chaise haute!

[SamuelM]

C'est une table d'extérieur, mais c'est notre table de tous les jours, elle est installée sous la varangue à l'abri de la pluie!
J'avais sous la main un lot de pin de section 21X97 avec les bords arrondis et quelques chutes de madriers qui restaient de la construction de la maison.
Mes échanges avec Sbu m'ont motivé, je me suis donc inspiré de ce post http://www.copaindescopeaux.fr/forum/vi ... 69&start=0



Collage de 2 épaisseurs pour les traverses
Préparation du bois
Outil multi-pente pour les coupes d'onglet des pieds



Réglage de l'outil
Usinage des coupes d'onglet




Montage à blanc
Prise de cote pour les inserts



Tenonage des traverses
Assemblage et collage des pieds



Réalisation des mortaises
Assemblage à blanc




Queue d'aronde pour me faire plaisir
Assemblage du piétement

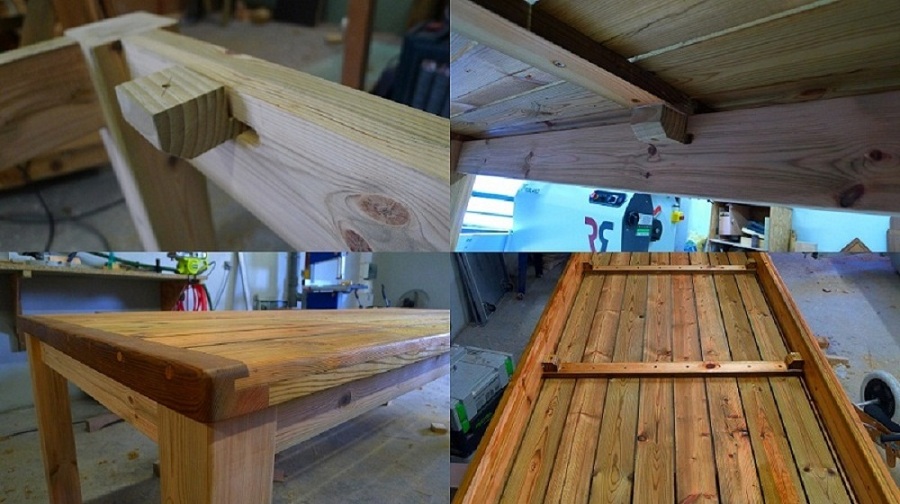

système de fixation du plateau




Mise en place du plateau

[Fylm]

Le résultat est magnifique. Beau boulot.

Une chose m'interpelle... la chaise bébé en bout de table. Réalisation perso ? Parce qu'elle me plait bien et ferait au moins un heureux.

[SamuelM]

Réalisation de couple... moi pour le bois et ma femme pour le coussin
je peux te fournir le schéma et quelques explication si tu veux, mais hélas je ne connaissais pas SU quand je l'ai fait.
J'ai également l'intention de la mettre sur l'air du bois

[hundertaker]

C'est vrai qu'elle est bien avec son ascenseur papillon ...

Com d'ab le sam ... super précis ...

[Vulcano]

Très beau travail ! cela donne envie

[Fylm]

Bah écoute tu peux fournir, je suis preneur. L'air du bois aussi. Je me ferais un plaisir de la commenter

[cuistot]

Comme d'hab très réussi la table
je serai aussi preneur de la chaise... ma petite fille n'a qu'un mois j'ai un peu le temps

[SamuelM]

Comme je vous l'ai dit je n'ai pas de plan SU, donc je vous mets un pdf en pièce jointe du schéma réaliser sur doublecad un clone gratuit d'autocad.
Les deux montants sont trop grands, même pour manger sur un bar, ils peuvent être réduis de 15cm.
Tout est assemblé avec des faut tenons.
Le dossier est un arc de cercle découpé à la défonceuse autour d'un gros noeud pour avoir le max de fibre dans le bon sens!
Je vous mets un max de photos et j'attends vos questions!

vue de face


vue de derrière, croix assemblée à mi-bois


Vue dessus


Vue dessous: queue d'aronde débouchant des glissières


vue dossier


vue glissière

[SamuelM]

Pour en savoir un peu plus, allez voir sur http://www.lairdubois.fr/creations/47-c ... 8-ans.html

[hundertaker]

Comment as tu fait le dossier ceintré ?
Simplement découpé dans la masse ?

Edit:
Réponse oui ... air du bois
Pour garantir la tenue, on peut aussi le réaliser en 2 pièces de fil distinct, collé cela donne une grande résistance...

[jeronimu]

Nickel...rien a dire... bravo

[hundertaker]

On voit pas, il y a une sangle de retenue il me semble ?

[SamuelM]

il y en a deux: la première, verticale sort de l'assise et se termine par une boucle. La deuxième, la ceinture est fixée sur les barreaux par des boutons pressions et passe dans la boucle de la première. la fixation par bouton pression est extrêmement solide car ceux-ci travaillent en cisaillement, je peux soulever la chaise et le bébé par cette sangle!

[jft68]

Bonsoir,
j'ai dessiné la chaise sous Sketchup à partir des plans donnés par SamuelM et quelques adaptations personnelles.
Comme il le recommandait j'ai diminué la hauteur de 150mm.
J'ai dessiné le dossier avec les barreaux droits comme cela a été réalisé,
mais je vais faire une variante avec une légère inclinaison.
Voilà ce que ça donne pour l'instant.

[SamuelM]

excellent ! qu'elle bonne surprise.
C'est fylm et cuistot qui vont être content

[cuistot]

ha vivi je présume que notre bon ami Jean Franco le mettra bientôt en ligne

[jft68]

Bonsoir,
le dessin Sketchup de la chaise se trouve ici: http://www.lairdubois.fr/plans/20-chaise-haute.html
Les assemblages peuvent être changés selon vos goûts, compétences et outiilage.
Les dimensions correspondent exactement à celles de la chaise de Samuel.
Seuls les montants ont été réduits en hauteur de 150mm selon ses recommandations.

[milie.sebast]

Bonjour,
Un puits d'idée encore. Vraiment sublime que ce soit la table ou la chaise.
La technique m'inspire, j'ai appris beaucoup en peu de temps avec ce post.
Merci Samuel pour tout ce que contient ce post et merci jft pour le sketchup de la chaise.
Seb

[milie.sebast]

Maintenant quelques questions techniques pour enrichir mes connaissances si possible.
Pourquoi faire les pieds avec cette technique plutôt que de faire des pieds en un seul morceau ?
A tu des photos de ton assemblage en bout de table ?
Encore finition superbe c'est vraiment le travail d'un pro (tu es bien pro ?)
Seb

[jft68]

Simplement une question d'épaisseur de bois dont tu dois disposer.
Pour tailler un pied de 100 x 100 ou 120 x120 il faut une sacré épaisseur.
De plus en termes de stabilité si tu fais ton pied dans la masse tu as intérêt à avoir une pièce de bois qui ait son fil bien droit. Sinon il va se gauchir.
D'un point de vue économique aussi c'est moins cher de le faire avec des planches moins épaisses.
Bois noble à l'extérieur et bois ordinaire en remplissage à l'intérieur.
Accessoirement c'est le poids de l'ensemble qui pourrait être un problème.
