Reglage degau rabot kity 638

[steve67]

Bonjour bonjour!

Voilà, je reviens avec une interrogation sur un reglage de degauchisseuse raboteuse kity 638.

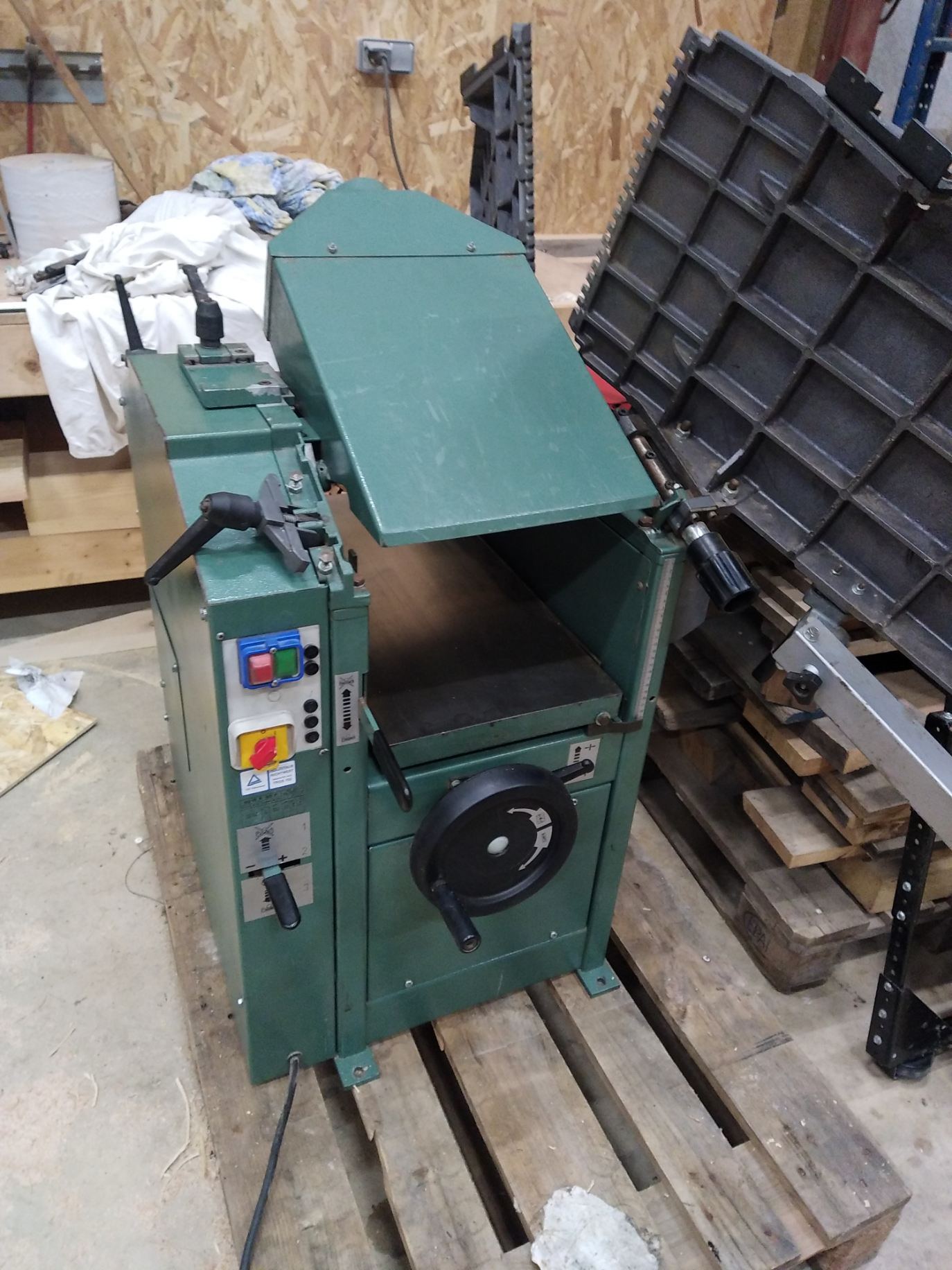

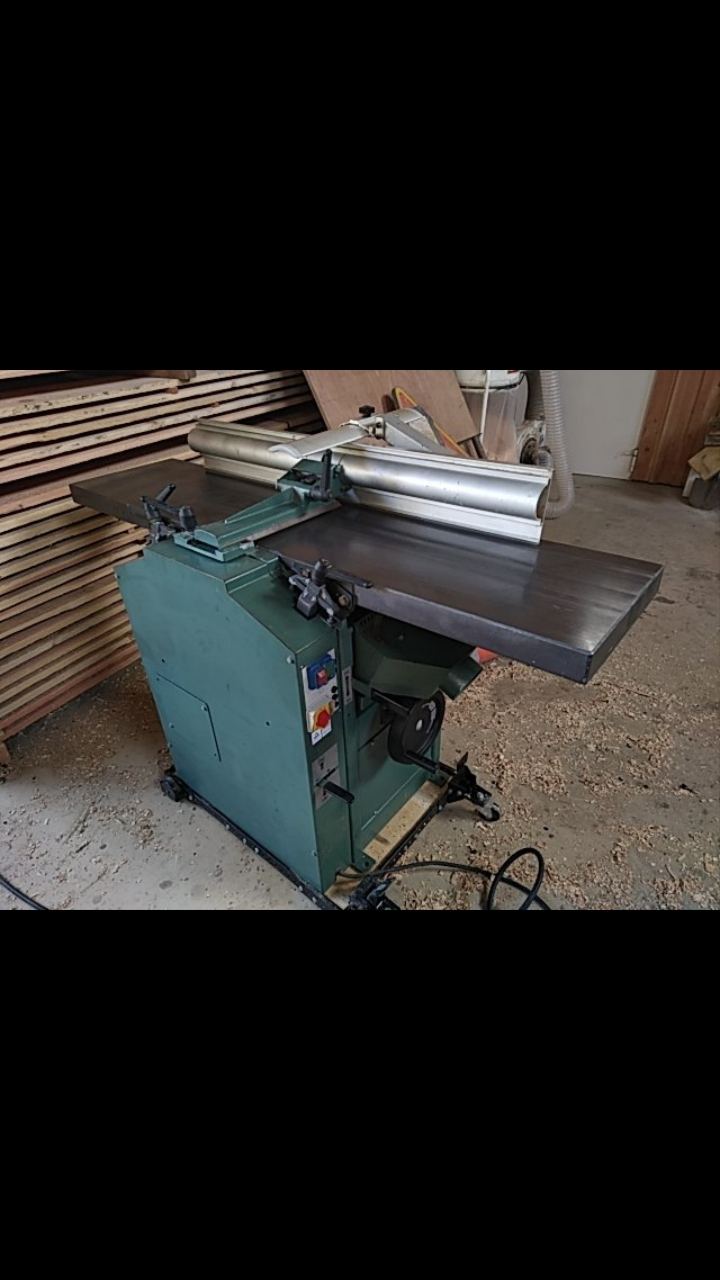

Après avoir lâché l'affaire avec une HAMMER A3 31 ancienne version, J'ai trouvé a un très bon prix cette kity 638.

La question que je me pose est la suivante :
Comment regler les tables dans la longeur?( Pour faire plonger ou monter la table de sortie)
Il y a bien des vis de reglage (côté carter courroies) mais pas de vis de reglage côté "mortaiseuse"...
Comment faire?
Faut il regler la table de sortie(reference) avec la table de rabotage?

Merci à vous!

[lamouette]

Bonsoir
régler la table de sortie par rapport à l'axe tournant, puis la régler en fonction du dépassement des fers (même hauteur à la tangente). Puis régler la table d'entrée parallèle en tous sens par rapport à la table de sortie.

[steve67]

D'accord,
Pour la table de sortie par rapport à l'arbre c'est ok ainsi que le reglage des fers.
En revanche, ma table d'entrée "plonge" vers l'arbre et je ne trouve pas comment regler se point sur cette machine...

[lamouette]

si il n'y a pas de réglage sur la table d'entrée alors il faut tout reprendre pour mettre la table de sortie coplanaire à celle d'entrée.

[steve67]

Le problème c'est que la table de sortie n'a pas non plus de reglage dans ce sens là...
Je trouve cela bizarre quand même...
Je ne sais pas si quelqu'un a également cette machine ou la 639 qui est identique (410 de large pour la 639)

[steve67]

Personne de très motivé à cette interrogation...???

[alfred]

Bonjour.
Il y a certainement un réglage c'est au niveau de l'articulation qu'il faut regarder.
Alfred.

[xmax]

hello
comme le dit Alfred, c' est au niveau de la fixation de la table qu'on peut jouer, mais si tu cherches un système de réglage sophistiqué , il n'y en a surement pas.. c'est probablement au niveau des vis de fixation de la table, les " trous" étant légèrement plus gros que le diamètre du la vis , il y a matière à réglage.

[Maya35]

Je confirme en tout cas c'est ainsi pour une k5

[steve67]

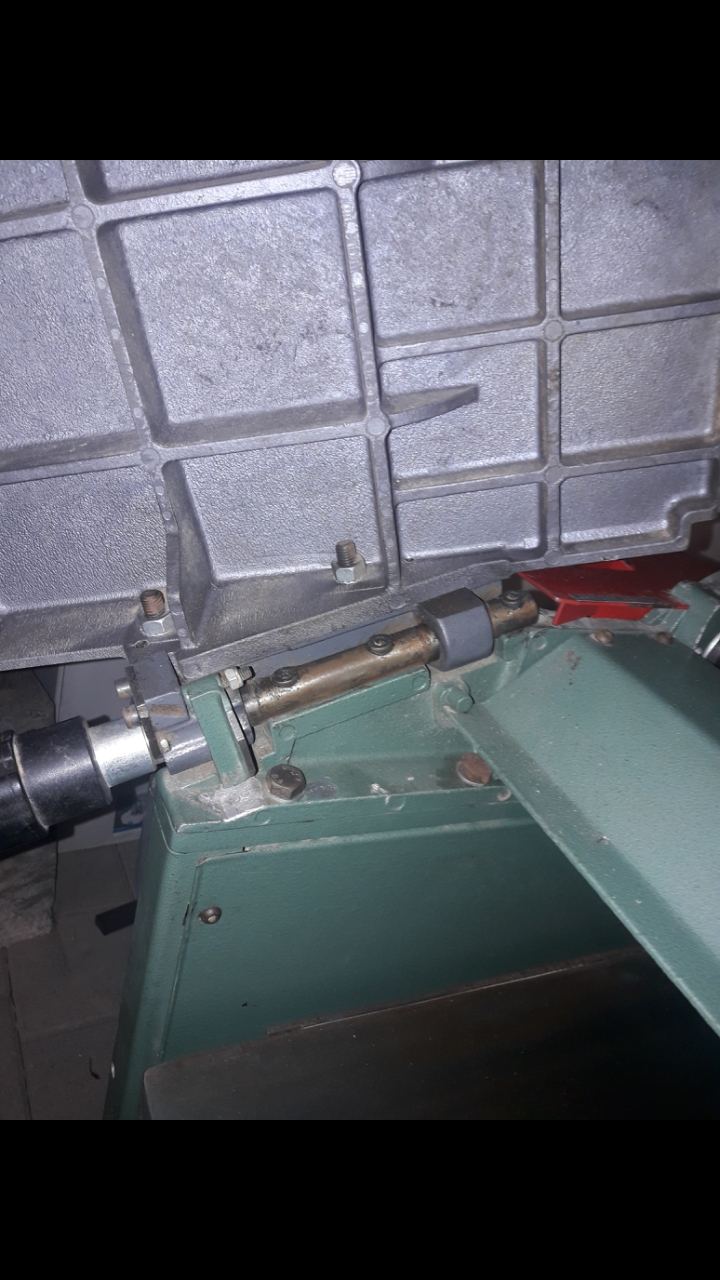

D'accord, je met des photos des fixations :

Le problème je pense ce sont les goupilles de maintient...
Je pense que pour régler les tables il faut que je les vires, mais j'ai peur que par la suite les tables ce déregles sans arrêt (avec le poids cumulé des bois et des pressions effectués pour degauchir)...

[alfred]

Bonjour.

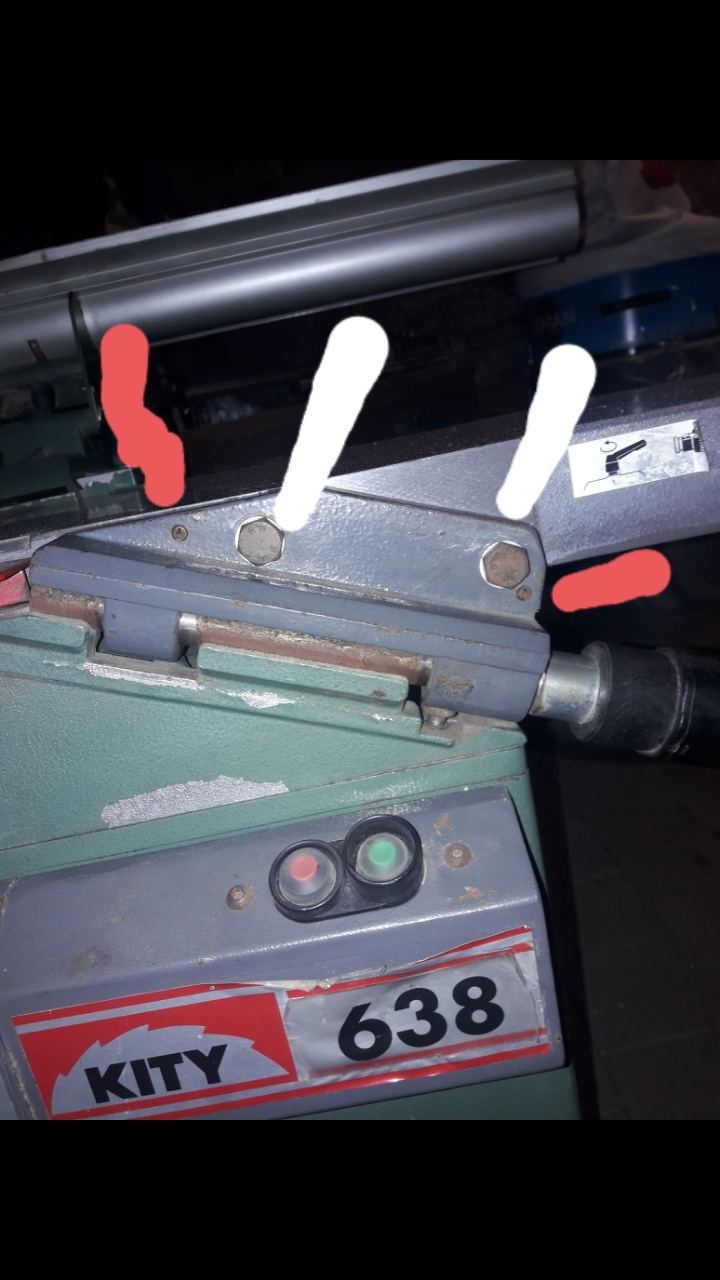

En regardant vos images je ferais certainement cela :
Extraire les 2 pions de positionnement (trait rose).
Desserrer les 2 vis tête hexagonale régler la table et resserrer de nouveau.(trait blanc)
Percer 2 nouveaux trous du diamètre des pions et mettre des goupilles mecanindus pour bloquer le réglage (ne nécessite pas l'utilisation d'un alesoir)

Alfred.

[xmax]

Le problème je pense ce sont les goupilles de maintient...

je pense que ce sont plutôt des pions de positionnement , vu le diametre et le bras de levier, c'est pas ca qui va empecher la table de bouger, mais plutot le serrage des vis de 10 mm
tu peux meme essayer de relever la table sans les enlever .

[lamouette]

moi j'agirais sur cette vis de buttée en jaune

Et les 2 autres sur la photo plus haut.
C'est ça le réglage en fait.

[steve67]

Ok merci pour vos réponses!
Je vais essayer et je vous tiens au jus

[alfred]

Bonsoir
@xmax
Vous faites erreur.
En mécanique l'utilisation de pions de positionnement est courant avec un ajustage H7m6 cela ne peu pas bouger.
Sans alesoir pour réaliser ce type d'ajustage il suffit d'utiliser des goupilles élastiques type mecanindus.
Surtout ne jamais forcer sur les tables.
Alfred.

[steve67]

Ce n'est pas une vis de reglage (pointé en jaune).
C'est une fausse vis poussoir pour un contacter de sécurité

[lamouette]

bon, il n'y a pas de réglage alors , assez incroyable!
