kity 439 problème de rouleau.

[Steve]

Bonsoir,

j'ai voulu remplacer les palier de ma 439 que j'avais acheté d'occasion il y a 8 ans... j'ai suivi les conseils que j'ai trouvé sur le forum pour la dimension des paliers 20 intérieur 24 extérieur 28 pour la collerette et 25 en longueur.

Je me suis vite aperçu que quelque choses n'allais pas avec la dimension les rouleaux !!!

Avez vous déjà eu le même problème ?

Steve

[Copeau Cabana]

Tes paliers sont-ils symétriques, du style ils seraient plus écartés si tu les retournais… je dis ça c'est juste une idée !

[Ollaren]

Après vérification c’est normal.
Ce qui dépasse (la collerette et les quelques mm de +) va s’insérer dans la base en tôle de la machine lorsque tu vas la remonter.

[Steve]

Merci pour votre aide, elles dépassent de chaque côté, pour moi les bagues sont trop longues et pourtant c'est bien des 25 mm de long... mais j'ai l'impression que les rouleaux ne sont pas d'origine ou il y a eu différentes versions pour le même modèle, car le rouleau entraineur va mordre sur la fonte d'aluminium vue la longueur.
Je vais les raccourcir et voir si les rouleaux ne mordent pas l'aluminium !

[Ollaren]

Attends attends avant de modifier quoi que ce soit.

Fais un montage à blanc pour voir si ça va.
Parce que je suis certain que les collerettes dépassent d’au moins un côté à cause de la tôle du bâti de la machine.

Vérifie donc ça avant tout.

[Steve]

Après vérification c’est normal.
Ce qui dépasse (la collerette et les quelques mm de +) va s’insérer dans la base en tôle de la machine lorsque tu vas la remonter.

Il y a clairement un problème de longueur...

[Steve]

Attends attends avant de modifier quoi que ce soit.

Fais un montage à blanc pour voir si ça va.
Parce que je suis certain que les collerettes dépassent d’au moins un côté à cause de la tôle du bâti de la machine.

Vérifie donc ça avant tout.

Oui tu as raison car je voie encore la trace de l'autolubrifiant de la bague en laiton... donc je vais devoir raccourci les bagues pour que ca rentre ! j'ai passé l'après-midi a chercher sur le forum et tout le monde utilise des bagues de 25 mm de long, je suis tombé sur une 439 avec des rouleaux différents !

[Ollaren]

Les 25mm sur tes bagues c’est la longueur totale, ou jusqu’à la collerette?
Je viens de regarder un peu les posts concernant ces bagues, et c’est 25mm longueur totale.

Si tes bagues font 25mm hors collerette effectivement elles sont trop longues.

[Steve]

Les 25mm sur tes bagues c’est la longueur totale, ou jusqu’à la collerette?
Je viens de regarder un peu les posts concernant ces bagues, et c’est 25mm longueur totale.

Si tes bagues font 25mm hors collerette effectivement elles sont trop longues.

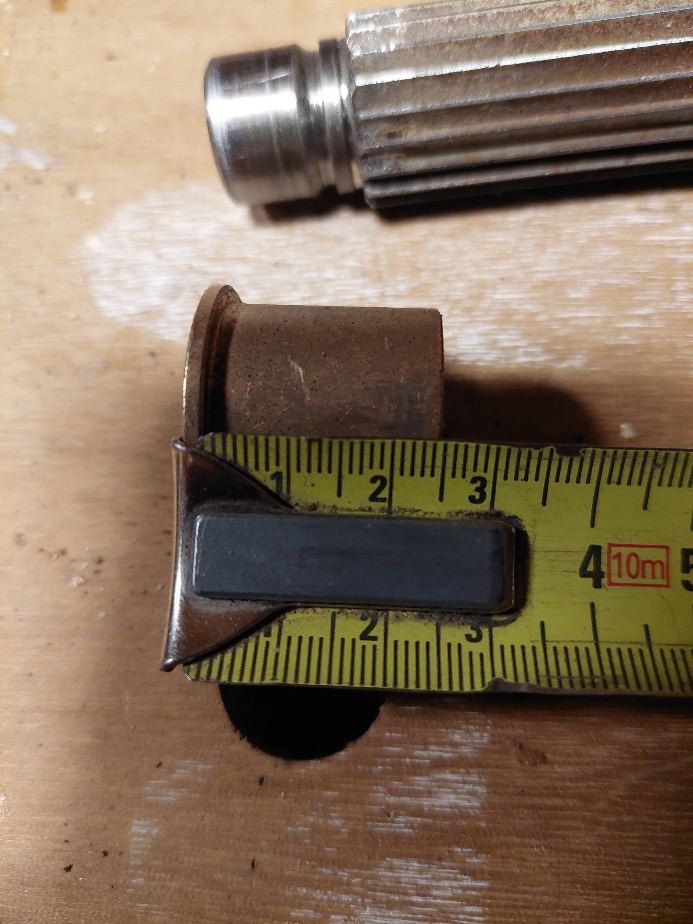

elles font bien 25 avec la collerette...
Merci encore pour ton aide.

[Ollaren]

Bon, dans ce cas:
Je remonterai tout et je ferai tout tourner à la main.

Seulement après si vraiment ça veut pas (pas moyen de remonter ou je ne sais quoi), je raccourcirai ces bagues.

Ça me semble quand même très étonnant qu’il y ait un modèle unique et que tu sois tombé dessus.
