Support perceuse WABECO

[den73]

Pardon mais je ne pige toujours pas
Cette tige plonge par le haut dans le boitier du support de perçage, n'en ressort pas par le dessous et n'a à l'intérieur aucun contact avec la mécanique de la colonne....

wabeco2

[Eiffel]

La pièce sous le ressort est vissée sur la colonne, alors que la pige/tige est vissée sur le carter noir qui se déplace le long de la colonne.

En ajustant la hauteur de la pige on limite la course de la pige/du carter noir et donc de la perceuse par rapport à la partie fixe du bati/de la colonne.

[den73]

Capito ! J'étais polarisé sur un système mono-réglage mais c'est sur 2 éléments distincts qu'il faut ici agir : la vis sur colonne au bas du ressort (réglage du niveau bas de plongée) et la vis de blocage de la pige pour la butée.
MERCI !

[BertrandG]

Sur mon support j'ai remplacé la vis de blocage sur la colonne par une vis en laiton afin de ne pas trop marquer la colonne car il faut vraiment bien serrer pour bloquer à cet endroit afin d'utiliser la jauge de profondeur. Partout ou c'est possible j'ai aussi mis des vis indexées pour faciliter les réglages. Il y a un excentrique pour régler le jeu latéral, c'est une vraie galère a gérer (il a failli passer par la fenêtre plusieurs fois avant que j'y arrive)

il faut une clé Allen pour le réglage et un clé de 13 pour le contre écrou, mais une fois bien réglé le jeu est minime.
Amicalement
Bertrand

[CdeC]

Salut.

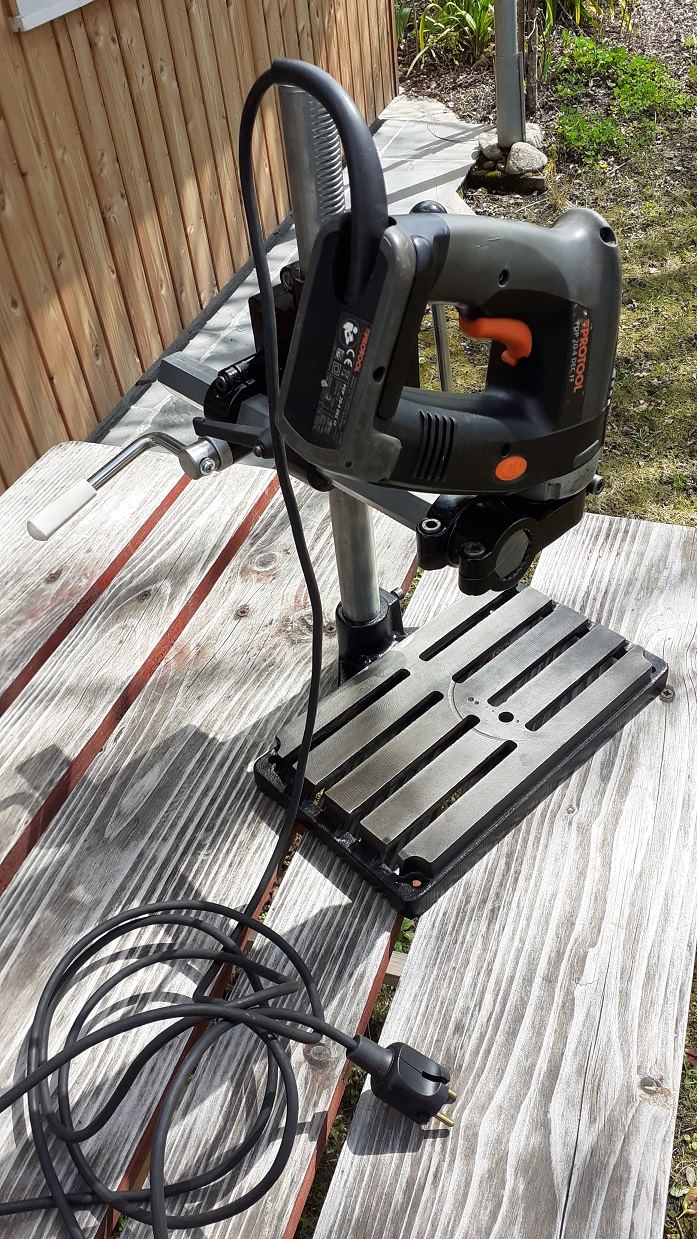

Avec 2 opportunités à 8 jours d'intervalle, une quadrill vendue HS (vite réparée), puis un wabeco qu'il fallait juste voir que c'était écrit dessus, je suis moi aussi passé au wabeco.

Le plateau que j'avais installé sur ma Précis s'y est même adapté en gardant les mêmes trous de fixation, pour une fois que c'est du bol!

Je confirme, ça n'a pas la précision et la rigidité de la Précis. Mais c'est amplement suffisant pour le travail du bois avec, le grand avantage du wabeco, une plus grande portée à distance du fût.

Avec, non négligeable, la possibilité de fixer la perceuse horizontalement, idéal pour les trous en centre de pieds de table par exemple, ou pour bricoler un tour de fortune.

J'avais juste prévu de dérouiller pour faire propre, mais mon produit dégraissant (SP 98 de la tondeuse certainement) a bouffé l'essentiel de la peinture, du coup, un coup de bombe qui trainait après brossage, on dirait un neuf!

A noter, ma combine pour la manette de gauche, qui offre la fonctionnalité du volant sans ses inconvénients d'encombrement. Le propre des wabeco, c'est de recevoir chacun des manettes customisées!!!

Le gros gain pour moi, le gain d'encombrement et de poids (il faut être 2 en ayant bien du mal pour la Précis), facilitant le rangement et son déplacement même jusque sur un chantier.

[Maitre_Poulpi]

On peut arriver à réduire un peu le jeu avec les vis de réglage le long de la rainure.
Par contre, c'est super chiant à faire et ça manque d'explication de la part du fabricant à ce niveau mais j'ai obtenu de meilleurs résultats.

[Remmy]

Bonjour à tous
je déterre ce sujet car je viens juste de recevoir mon support de perceuse Wabeco (un 1243 avec quelques options).
J'ai été surpris qu'il n'y ait absolument aucun mode d'emploi. Il y a quand meme quelques régalages à faire et beaucoup de vis, je n'ai pas envie de trop tâtonner.
Savez vous s'il y a un bon tuto quelque part (texte ou video) ? Je précise que j'ai lu tous les messages de ce fil et que je comprends qu'il y a des régalages, mais ne suis pas sur pour autant de savoir comment les faire.
Merci d'avance

[Remmy]

- J'ai pris un accessoire qui se monte sur la fixation de 43 pour mettre une machine à 90°; Sur les photos de wabeco, il est utilisé avec une perceuse ou une broche Kress, mais la mienne étant une autre version, sa base est un peu trop large et elle ne rentre pas sur ce support, pas de pb avec une perceuse.

bonjour mcop2
je ne sais pas si tu es toujours sur le forum, mais j'ai reçu hier mon support wabeco avec le meme accessoire ("clamping device", référence 22312) et j'ai le même souci, il rentre pas dans le support perceuse de base, contrairement à ce qu'on peut voir sur les photos
peux tu préciser pourquoi "pas de problème" ?
j'hésite à me plaindre à wabeco donc s'il y a une astuce je voudrais comprendre avant

[milou_info]

Jamais eu de problème, avec du Makita, ça rentre bien. C'est standard je crois. Tu as quoi comme perceuse ?

[Remmy]

Jamais eu de problème, avec du Makita, ça rentre bien. C'est standard je crois. Tu as quoi comme perceuse ?

Mon problème ce n'est pas de rentrer la perceuse dans le support mais de rentrer le "clamping device" dans ce meme support de perceuse
deux articles wabeco pourtant sensés être faits pour ça (voir la photo)

[philippe G]

Le "clamping device" est fourni avec la base?

Pas de bavures à l'intérieur ?

As tu contacté le support Wabeco?


On parle de cette pièce ?
https://www.wabeco-remscheid.de/spannvo ... g-962.html

As tu desserré les vis à fond ?

As tu mesuré au pied à coulisse les cotes respectives de l'arbre et de l'alésage - C'est une question de 5/100

Il y a toutes les doc, plutôt complètes avec des schémas clairs sur le site de WABECO

Edit : Voici la doc en anglais. (ton dispo p23)

https://www.wabeco-remscheid.de/media/c ... che-EN.pdf

[Jcb84]

Pareil, ras pour moi à l’époque, il suffit de bien dévisser à fond !
Je te conseille de remplacer les boulons par des versions rapide à poignée, c’est beaucoup plus agréable à l’usage.

[mcop2]

- J'ai pris un accessoire qui se monte sur la fixation de 43 pour mettre une machine à 90°; Sur les photos de wabeco, il est utilisé avec une perceuse ou une broche Kress, mais la mienne étant une autre version, sa base est un peu trop large et elle ne rentre pas sur ce support, pas de pb avec une perceuse.

bonjour mcop2
je ne sais pas si tu es toujours sur le forum, mais j'ai reçu hier mon support wabeco avec le meme accessoire ("clamping device", référence 22312) et j'ai le même souci, il rentre pas dans le support perceuse de base, contrairement à ce qu'on peut voir sur les photos
peux tu préciser pourquoi "pas de problème" ?
j'hésite à me plaindre à wabeco donc s'il y a une astuce je voudrais comprendre avant

En fait, on n'a pas le même problème; Chez moi, le pb est que la base de mon moteur de fraisage kress est un peu trop large et ne rentre pas sur l'accessoire, mais ma perceuse elle rentre bien, d'où le pas de pb; Et l’accessoire lui rentre bien sur le support de base comme sur la photo. Mais je ne me rappelle plus si c'est bien rentré du 1er coup ou si j'ai du l'ajuster un peu.

[Remmy]

merci philippe G pour le lien vers la doc, que je n'avais pas trouvée sur le site wabeco (uniquement des brochures de présentation générale)

hier soir j'ai insisté pour faire rentrer l'accessoire dans le support perceuse, en fait ça rentre mais il faut forcer comme une bête... et oui, les boulons étaient bien desserrés à fond
d'ailleurs ma perceuse (un vieille peugeot 1000w des années 80, increvable) a aussi du mal à rentrer
elle rentre mieux dans le "clamping device"

oui j'ai l'intention de changer la plupart des boulons par ds boutons ou des boulons à poignées, suivant. l'endroit et l'usage
petit pb ils n'ont pas tous la meme longueur (j'ai déjà trouvé en dévissant trois longueurs différentes)
Jcb84, tu as un lien pour acheter ces boutons ?
j'en ai trouvé sur la zone, mais je préfèrerais un site plus pro, vu que chez eux c'est du direct chine sans garantie de qualité ni même souvent d'indications sur les dimensionsn et surtout touver les différentes longueurs directement sans avoir besoin de scier

merci de vos réponses à tous et à bientôt

[Gekos]

Salut
Fut un temps où j'avais ce support
J'avais tenté quelques petites améliorations
Quelques tailles de poignées indexées sont visibles en fouillant dans ce sujet sur metabricoleur

[ApprendreDecouvrir]

Je possede aussi le clamping device et tres franchement ca forcait un peu , un tres tres leger coup de papier abrasif fin et ca rentre tout seul .

[Remmy]

Salut
Fut un temps où j'avais ce support
J'avais tenté quelques petites améliorations
Quelques tailles de poignées indexées sont visibles en fouillant dans ce sujet sur metabricoleur

Merci pour le lien très intéressant sur ce site où je ne vais pas régulièrement

[philippe G]

hier soir j'ai insisté pour faire rentrer l'accessoire dans le support perceuse, en fait ça rentre mais il faut forcer comme une bête...

passe le à la toile émeri fine jusque ça rentre correctement sans forcer. Il te faut de l'huile de coude et y aller doucement.

vis à levier.
regarde chez Otello, Misumi ( ne sert que des sociétés ), Emile Maurin ( pas sur qu'ils aient une vente web mais je suis quasi sur qu'ils en ont), WDScomponents que je viens de découvrir.

[Jcb84]

Il y en a aussi chez sautershop par exemple

[BertrandG]

Bonsoir,
pour ma part, j'ai acheté mes vis indexées sur Ali. De toute façon celle qu'on trouve en Europe ont été fabriquées là-bas et je ne vois pas l'intérêt d'ajouter la marge de l'importateur à ma facture. Il faut juste bien choisir son vendeur, ne pas forcément acheter les moins chères, regarder les boutiques avec les meilleurs retours et surtout ne pas être pressé. Au prix où on arrive à les avoir, prévoir une petite réserve, c'est toujours utile.
Amicalement
Bertrand
