Pour les matheux

[Douglas53]

Bonjour,

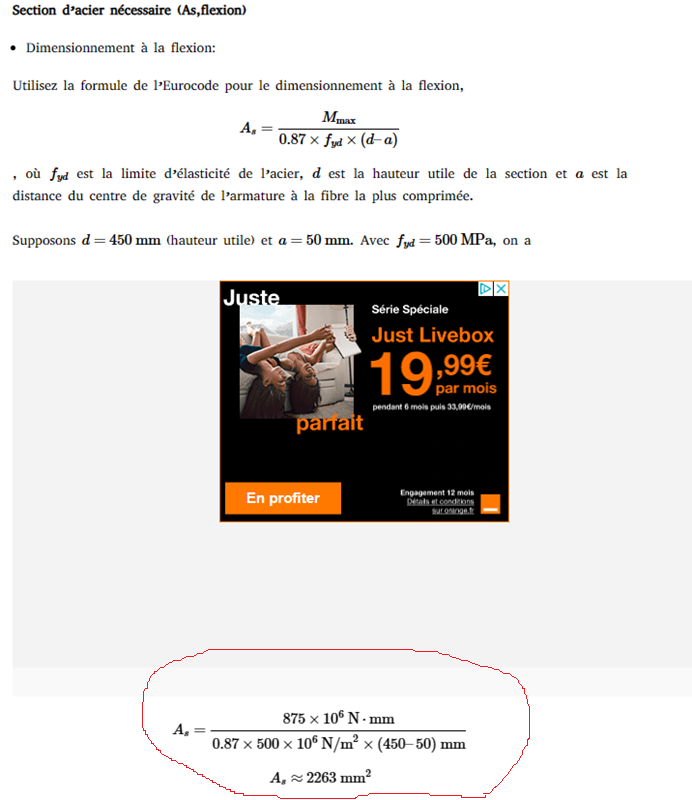

Je suis bien ennuyé car j'arrive pas à contrôler cette opération pour le même résultat, une idée ?

[Eataine]

Déjà, les unités du résultat final ne correspondent pas aux unités utilisées dans le calcul. Selon les unités du calcul, on devrait avoir un résultat en m².

Et si je fais le calcul ça donne 0,005029m², soit 5029mm².

[Douglas53]

C'est sur un exercise de génie civil. En plus l'eurocode 2 n'a pas les mêmes termes que le bael 91. Je voulais adapter cette formule pour mon cas qui n'a pas la même valeur en M max.
Je cherche toujours car mes cours en rdm sont très ancien et je ne suis pas ingénieur béton. Le but est de vérifier mon ferraillage d'une poutre sur 2 appuis avec une charge uniformément répartie sur la longueur. De plus, je voulais par la suite calculer l'écartement des cadres dia 6

[NeoCopeau]

Bonjour Douglas53‚

Pour ce qui est du calcul de l'aire d'acier tendue je te conseille ce lien :
https://www.calculs-eurocodes.com/euroc ... ngitudinal

Tu peux ensuite choisir tes sections avec ce tableau ( je conseille un surdimensionnement par rapport aux valeurs de calcul du fait de l'écart entre la théorie et la pratique):
https://i.pinimg.com/736x/75/98/54/7598 ... f1a5a3.jpg

Ensuite pour tes cadres je te conseille le chapitre du calcul des armatures transversales du cours :
https://www.google.com/url?sa=t&source= ... xTgGj2jE0S

Copalement‚
NeoCopeau.

[Douglas53]

Bonjour Douglas53‚

Pour ce qui est du calcul de l'aire d'acier tendue je te conseille ce lien :
https://www.calculs-eurocodes.com/euroc ... ngitudinal

Tu peux ensuite choisir tes sections avec ce tableau ( je conseille un surdimensionnement par rapport aux valeurs de calcul du fait de l'écart entre la théorie et la pratique):
https://i.pinimg.com/736x/75/98/54/7598 ... f1a5a3.jpg

Ensuite pour tes cadres je te conseille le chapitre du calcul des armatures transversales du cours :
https://www.google.com/url?sa=t&source= ... xTgGj2jE0S

Copalement‚
NeoCopeau.

Bonjour NeoCopeau
Merci de ta réponse qui m'aide car je vais m'en servir tout de même
J'ai bien travaillé hier, j'ai bien vu dans mes recherches le simulateur eurocodes 2, mais j'étais parti sur une vidéo, en fait deux, qui traite mon cas de manière simple et bien expliqué. Bien que ce soit sous normes Bael 91, j'ai pu définir après moult calculs ma section d'acier en situation tendu, le positionnement le cas échéant des barres longitudinales avec 1 lit, 2 lit et 3 lit. L'espacement des cadres avec la méthode caquot. Tout ceci est bien expliqué. J'ai pu également faire les vérifications suivantes: vérification du cisaillement, bielle sur appui et la section ancrée sur appui.
Après, J'ai comparé avec le simulateur eurocodes 2, une petite différence bael 91 4.02 cm2, eurocodes 4.60 cm2. J'en ai profité pour modifier ma section de poutre sans me retaper les calculs.
Pour une poutre de 4.36 m de portée supportant un poids de 2000 kg au ml, j'ai préféré la section 25 x 30 cm ce qui me donne une section d'acier tendu de 4.69 cm2. Je vais disposer d'un seul lit de 3 barres doubles dia 12 ce qui donne au final 6.79 cm2. Le dia 12 est plus facile à cintrer que le 14 sur ma cintreuse IPN
Liens pour ceux qui aiment le béton
https://www.youtube.com/watch?v=ia-T4q1P5RI qui reprend la base rdm
https://www.youtube.com/watch?v=vb9uSEI7z-g qui traite par le calcul avec les formules du bael 91, bien que soi plus les normes actuelles rend un fier service
Amateur aimant le bois

[NeoCopeau]

Bonjour Douglas53‚

Je vois que le niveau d'information n'était pas du tout celui attendu‚ j'espère que ça a pu t'apporter au moins une info.
La réalisation de la poutre reste la partie la plus coton‚ je ne sais pas si tu as déjà pris en compte les dimensions de granulats et la formulation globale du béton‚ l'épaisseur d'enrobage minimal des armatures ainsi que la vibration de ton béton pour en évacuer l'air.

En tout cas j'aime beaucoup ta démarche‚ j'ai vu beaucoup d'IPN (pas forcément surdimensionnés) posées sans calculs appropriés.

Copalement‚
NeoCopeau.

[Douglas53]

Bonjour Douglas53‚

Je vois que le niveau d'information n'était pas du tout celui attendu‚ j'espère que ça a pu t'apporter au moins une info.
La réalisation de la poutre reste la partie la plus coton‚ je ne sais pas si tu as déjà pris en compte les dimensions de granulats et la formulation globale du béton‚ l'épaisseur d'enrobage minimal des armatures ainsi que la vibration de ton béton pour en évacuer l'air.

En tout cas j'aime beaucoup ta démarche‚ j'ai vu beaucoup d'IPN (pas forcément surdimensionnés) posées sans calculs appropriés.

Copalement‚
NeoCopeau.

Bonsoir NeoCopeau,

Tu peux suivre mon projet sur ce lien :
création d'une cuisine en extension sur 4 poteaux sur le forum dans ce chapitre.
Le béton est une affaire de compétence puis c'était mon domaine . Je suis un ancien chef de chantier gros-œuvre. L'enrobage 3 cm en élévation et 5 cm en fondations. Le dosage 350 kg par m3 de béton. Ce qui correspond à 1300 litres d'agrégats environ . Pour mon béton le cailloux dispo chez lm est 14/20, le sable 0/4. La proportion sera deux de cailloux 1 de sable env. La formule de l'eau 50% du poids du ciment soit 175 l pour 350 kg de ciment. Je charge la bétonnière au seau, je maîtrise ainsi la quantité. Le serrage du béton à l'aide d'un vibreur. Bref du travail de pro par des pros

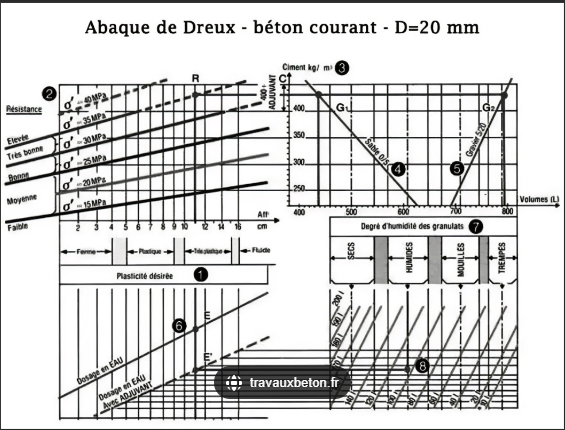

Voici un abaque pour mon béton D= 20

[NeoCopeau]

Bonsoir Douglas53,

C'est donc un magnifique projet géré par des mains expertes, hâte de voir ce que cela donne,

Copalement,
NeoCopeau.
