Problème perceuse à colonne radiale huvema

[électron]

Merci pour toutes vos réponses.
Je vais essayer de souder et de limer. Ce sera une première en soudure.

Si c'est un échec j'installe sous la colonne un verrin hydraulique comme celui-ci par exemple. Comme ça plus besoin de vis sans fin. Je ne conserve que le pignon. Ça supporte 4t ce qui devrait être suffisant.

https://www.vevor.fr/verins-c_12243/vev ... ABEgJu0vD_


Qu'en pensez vous?

J'en pense que c'est une bonne idée, et qu'au pire le vérin est une autre bonne idée, faut juste pas oublier d'enlever le blocage avant d'actionner le vérin sinon tu casse tout...

[daclu23]

Tu peux aussi trouver un système moins compliqué, une vis pas carré avec ecrou et un petit renvoi d'angle à la partie inférieure avec une manivelle. Un vérin, une pompe hydraulique, un distributeur et tu as une presse hydraulique ou un casse bois!

[DAMS 68]

Salut à tous,

Je vous donne des nouvelles de la perceuse après une longue attente.
Grâce à mon voisin j'ai pu être en contact avec un ajusteur à la retraite. Le monsieur travaillait chez Dangel (modification d'utilitaire en 4x4 pour edf, la poste, l'armée etc..).
Lui il s'occupait des boîtes de vitesses. Alors reprendre ma visse sans fin a été un détail pour lui en 15j c'était réparé! Il a soudé puis limé. Il a aussi reprit le pignon pour que les dents soient bien droites.
Ce matin il m'a ramené les pièces et avec lui mon vousin et moi nous avons pu remonter la perceuse!

[DAMS 68]

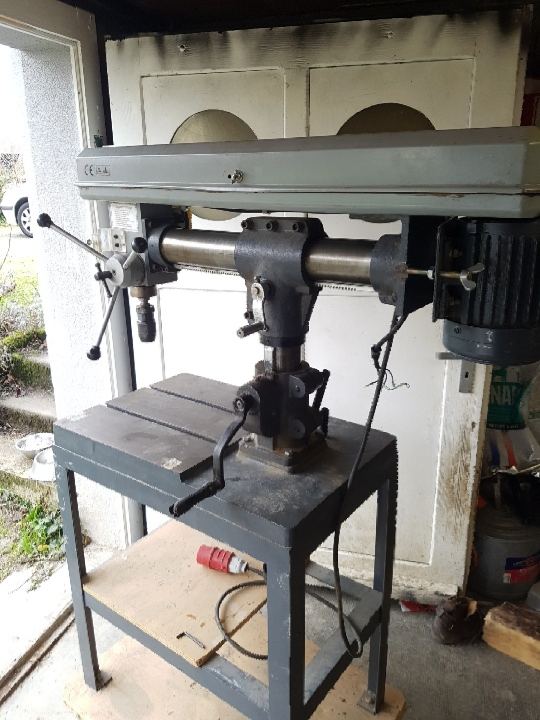

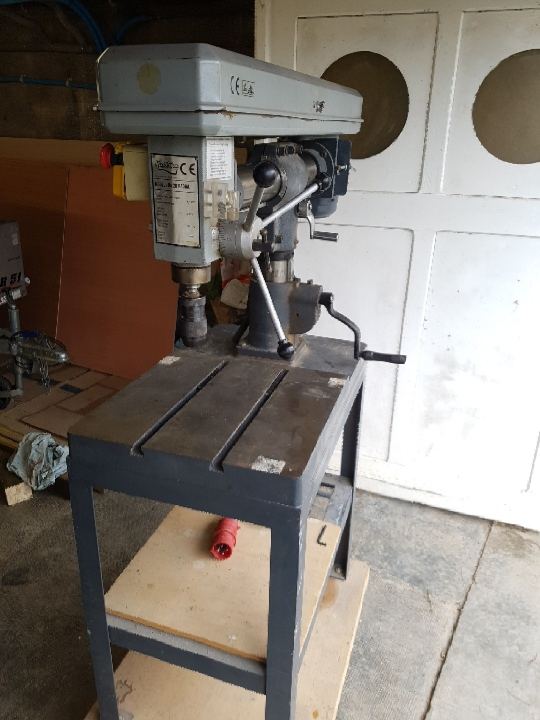

Les deux colonnes fonctionnent nickel ça avance et ça monte tout seul! Je peux aussi l'incliner! Bref une radiale.
Je suis content d'avoir pu avancer. Cela faisait presque 1an d'elle était démontée dans mon garage.

[TractDebutant]

Belle bête ! En effet!

[électron]

Super, tu as des photos de la réparation ? Peut-être que ajusteur n'en a pas pris remarqué

[Copeau Cabana]

Bah voila une belle et très bonne perceuse, chanceux !!!
Faut toujours bien s'entendre avec ses voisins !

[DAMS 68]

Malheureusement je n'ai pas de photo de la réparation. Il a rechargé la cassure de la visse sans fin au TIG puis il a tout limé. Il a fait de même avec le pignon.
Et ce matin nous avons tous remonté. C'était pas simple l'ensemble perceuse, moteur, poulies... Pèse au moins 50 à 60 kg. On s'est aidé d'un cric de voiture et de beaucoup de cales pour émancher la colonne dans le support.

Ensuite il a fallut faire entrer la crémaillère.

Après 2h30 de travail, tout est rentré. J'ai nettoyé la colonne horizontale et verticale puis magie tout coulisse nickel.

[DAMS 68]

Maintenant il me reste à installer un régulateur de fréquence pour passer la machine en 220V aujourd'hui elle est en 400V.
Encore un autre defit!
En tout cas merci pour les conseils ça m'a beaucoup aidé comme toujours!

[Copeau Cabana]

Allez on continue et tu nous racontes !

[électron]

J'espère que le voisin a eu droit à une bonne bouteille '!

[philippe G]

Elle est remarquable cette perceuse avec sa distance énorme entre le mandrin et la colonne.

[DAMS 68]

Bien-sûr le voisin et l'ajusteur ont été rémunérés en bouteilles de vin!

Effectivement la distance entre le mandrin et la colonne est grande environ 60cm au max et c'est réglable. Inclinable jusqu'à 90°. Je ne savais pas que ça existait.

Je pense que je peux fraiser avec peut être pour faire des mortaises?

[Copeau Cabana]

Pour faire des mortaises, l'idéal serait une table croisée. Mais de toutes façons, les coins seront à reprendre (équarrir, on dit ?) car tu ne pourras pas faire directement des trous carrés… ou alors tu fais des trous pour des dominos…
