Tracer une courbe avec SU - besoins de conseils.

[Paulito]

Bonjour,
Pour faire un gabarit je voudrais tracer une courbe passant par plusieurs points a partir d'un bord de reference et sur une longueur déterminée,imprimer grandeur nature et reporter sur un morceau de cp ou medium.
Je debute sur sketchup. Quels outils utiliser et comment imprimer grandeur nature L 50cm x 10 cm.
Merci

[jft68]

Bonjour,
si tu as placé tes points, tu peux utiliser l'outil arc entre chaque paire de points par exemple.
Lorsque tu enchaînes les arcs les uns aux autres Sketchup te signale par un arc qui devient bleu clair lorsqu'il est en tangence avec le précédent. On peut ainsi faire des courbes "segmentées très précises et harmonieuses.
C'est l'outil que j'utilise lorsque je veux récupérer une forme particulière à partir d'une photo que je mets à l'échelle.
Ensuite si c'est nécessaire, pour avoir la courbe en un seul ensemble on "soude" les arcs avec le plugin Weld.rb
A récupérer ici: http://rhin.crai.archi.fr/rld/plugin_details.php?id=474

Sinon, il faut passer par un plugin, comme Courbes de Bézier.
Le plus complet se nomme BezierSplines voir ici: http://www.copaindescopeaux.fr/forum/vi ... 264#p25264
Mais pour un usage simple il existe un bézier basique.
A récupérer ici: http://rhin.crai.archi.fr/rld/plugin_details.php?id=33

Pour imprimer à l'échelle 1:1 il y a déjà eu plusieurs fils ici sur le forum Sketchup, où tout a été dit.
Merci de t'y reporter.
Ici par exemple: http://www.copaindescopeaux.fr/forum/vi ... 5997#p5997

[jft68]

Maintenant, si ta courbe n'est pas très complexe, pourquoi ne pas la dessiner directement sur ton gabarit, sans passer par Sketchup ?
Tu positionne tes points et ensuite tu utilises un réglet métallique de 50 ou 100cm que tu courbes entre les points.
Au besoin tu fixes sa déformation au moyen de petites pointes piquée dans ton gabarit.
Cela ne devrait pas te prendre beaucoup de temps.

Sinon un pistolet à dessin va bien aussi.

pistolet à dessin.jpg (7.89 Kio) Consulté 3434 fois

[IMAGINSIDE]

Bonjour,

Peut-être une autre solution ...
Il y-a des logiciels à 4800€ qui le font très bien ... mais il y-en a un gratuit: (je dirais un petit AutoCAD) qui lui aussi travaille avec des splines de type NURBS (non unifome rational B-Splines) et c'est gratuit !
Il faut juste entrer son mail (et recevoir de temps en temps des "newsletters") puis réactiver sa licence tous les ans ...
Son nom ? DRAFTSIGHT ... fait par Dassault système.
Alors qui dit grandes courbes dit aussi grand traceur ou cadrillages sur des A4 puis un bon rouleau de scotch ... mais tout est possible car il travaille comme AutoCAD avec des espaces présentations qui peuvent être tracées à l'échelle 1:1.
Et pour ceux qui ont un SU PRO, vous pourrez importer la coube DWG ou DXF dans SU.
Vous le trouverez ici:
http://www.3ds.com/products-services/dr ... draftsight
Alors bon courage ...

[jft68]

Draftsight pour dessiner une courbe de gabarit, c'est peut-être beaucoup, non ?

[rubnat]

salut a tous

oui juste pour une courbe draftsight n'est pas indispensable
ceci étant c'est un logiciel pas très connu et qui est vraiment très bien pour le dessin en 2d
il est relativement simple a prendre en main et permet de quasiment tout dessiner

Phil

[IMAGINSIDE]

Certes ...
Mais une courbe, c'est une courbe et non un fagot de traits, petits segments et autres ...
Mais comme le disait Jean franco, la courbe est parfois plus jolie et plus sensible à la main.
(a l'aide de pistolets ...) et pourquoi pas à main levée ?
Un pied Louis XV ne s'est jamais tracé avec SKETCHUP ni, je vous l'accorde avec DRAFTSIGHT.
De toute façon, à l'époque ...
Non! C'est à la main !!!

[Paulito]

Bonjour,
Merçi a tous pour vos reponses.
Courbes de beziers quels logiciels utiliser pour ouvrir les fichiers.rb ?
Le pistolet n'est pas utilisable dans mon cas ,courbe pour accoudoirs de fauteuil trop longue. Pour tracer j'ai utilisé un reglet souple de 50 cm mais certains points n'ont pas été joint ,leger decalage.
Je vais essayer de tracer la courbe"parfaite" avec les logiciels conseillés.

[jft68]

Bonjour,
il n'y a pas à ouvrir les fichiers.rb. Ce sont des fichiers texte.
Par contre ils sont souvent livrés dans un fichier archive au format .ZIP, .RAR ou .RBZ.
Ce dernier est particulier et a été créé pour permettre à Sketchup de les indentifier et permettre leur installation à partir du menu d'installation des extensions.
Cette fonctionnalité Sketchup est apparue avec la version 8-M2
Mais un fichier RBZ n'est rien d'autre qu'un fichier.ZIP.
Vous pouvez d'ailleurs changer le nom de l'extension et vous verrez que vous pourez l'ouvrir avec le programme 7Zip.

Sinon, un fichier.rb doit simplement être copié dans le répertoire Plugins de Sketchup.
Regarder ce que j'ai écrit à ce sujet dans les Suggestions de l'Assistant ici: http://www.copaindescopeaux.fr/forum/vi ... 853#p18853

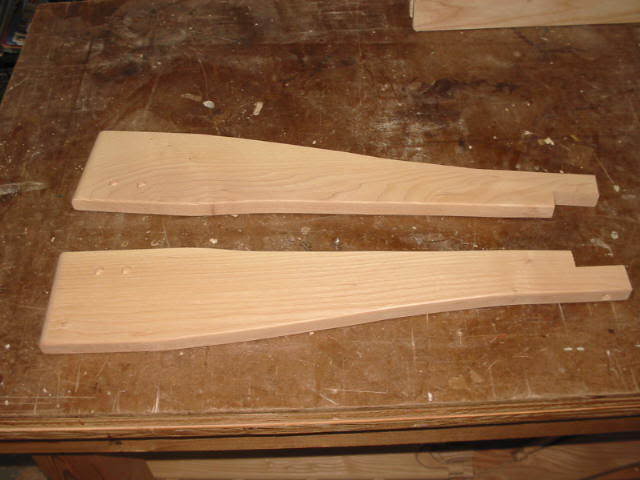

Pour en revenir à ton cas précis, je ne vois pas l'intérêt d'une telle précision pour ces accoudoirs.
Il sont au demeurant bien réussis, non ?
