"Banc de scie " et défonceuse

[arno]

voila ayant besoin de place dans mon atelier (et surtout motivé par les avancées de Vulcano)
j'ai décide de réunir ma scie sur table kity 419 et ma table de défonceuse "homemade"

alors voila le projet plus que basique...

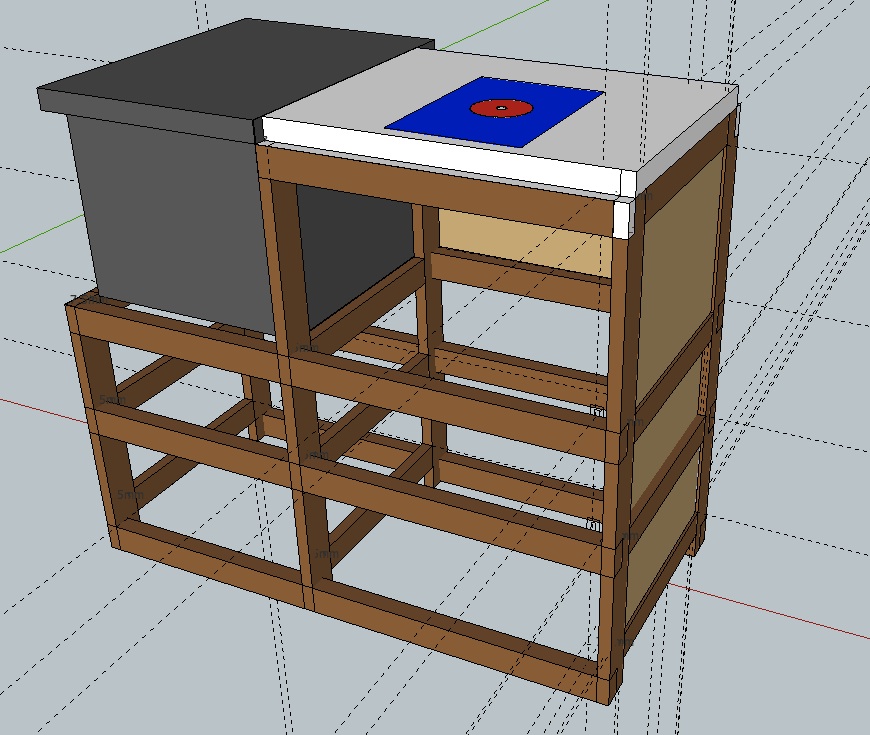

quanq je regarde vos dessins sketchup j'ai un peu honte du mien
mais bon ça donne les cotes pour le debit

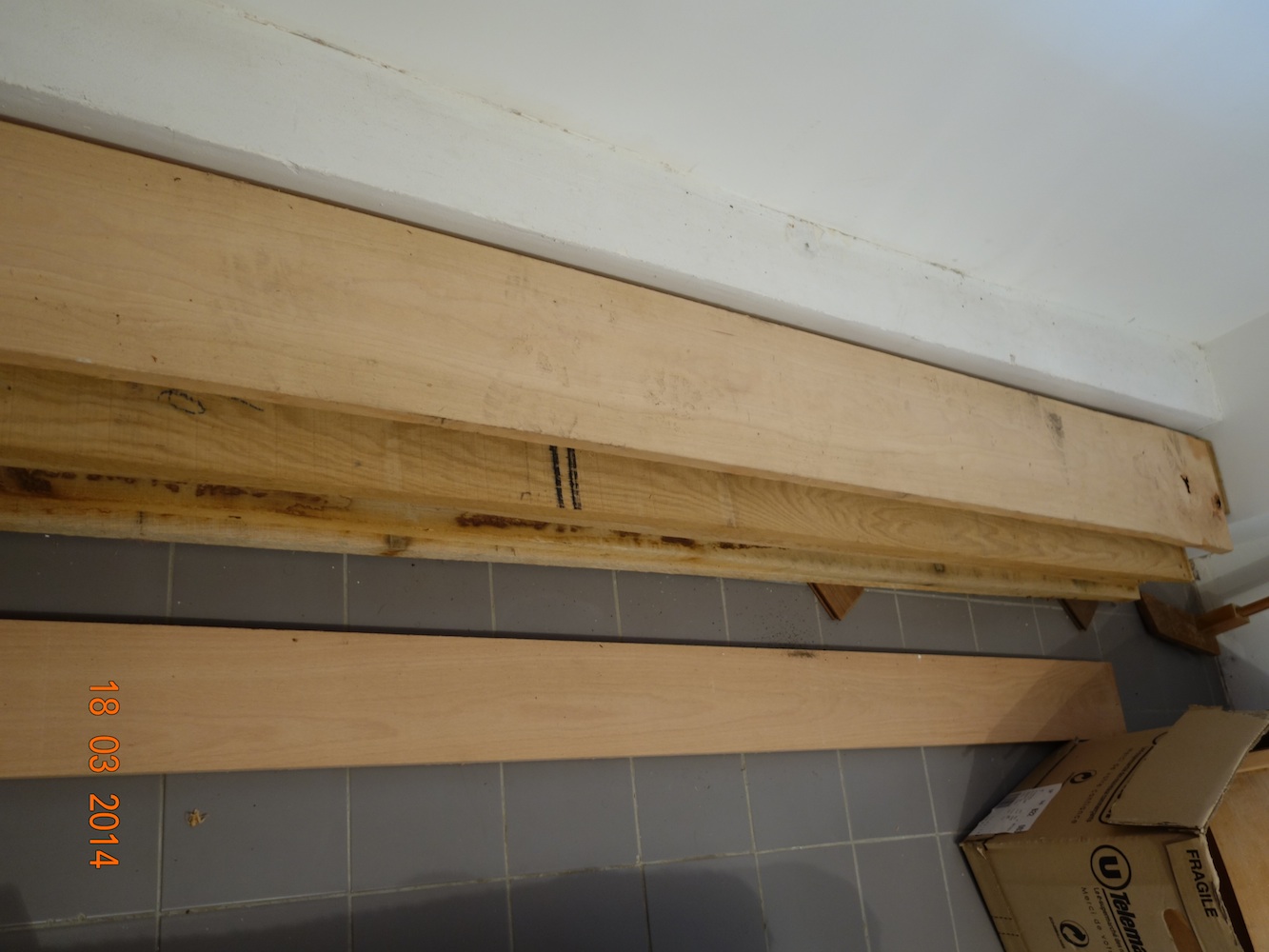

quelques avivés de hêtre en réserve (mais pas assez pour faire des grosses sections)

[arno]

je passe la découpe...rabot degau

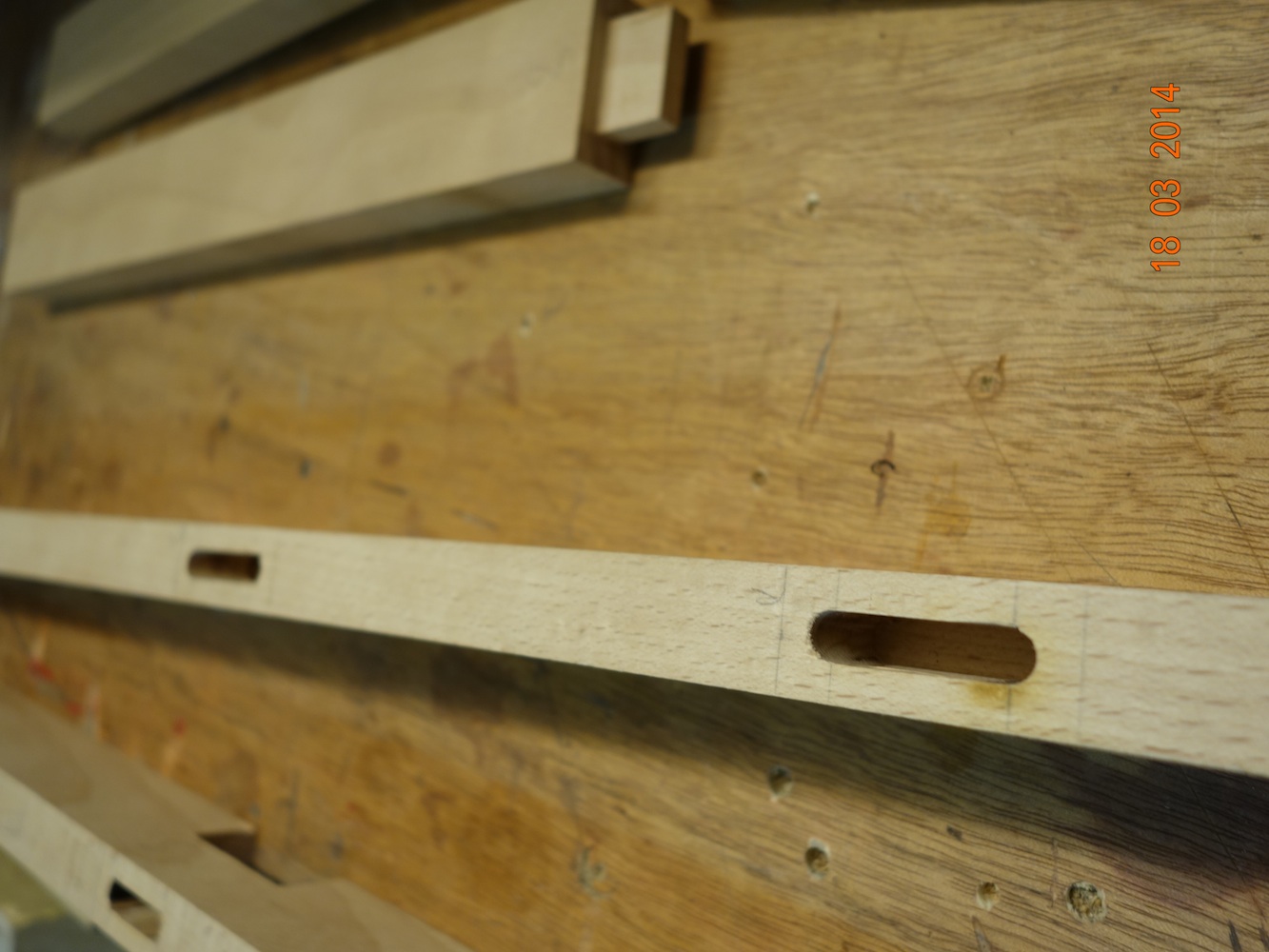

mortaise faite a la defonceuse (qui peine un peu (ryobi 1er prix))
tenon a la scie a ruban + scie sur table

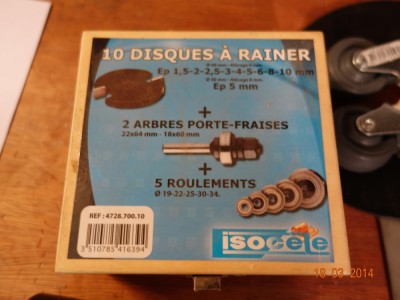

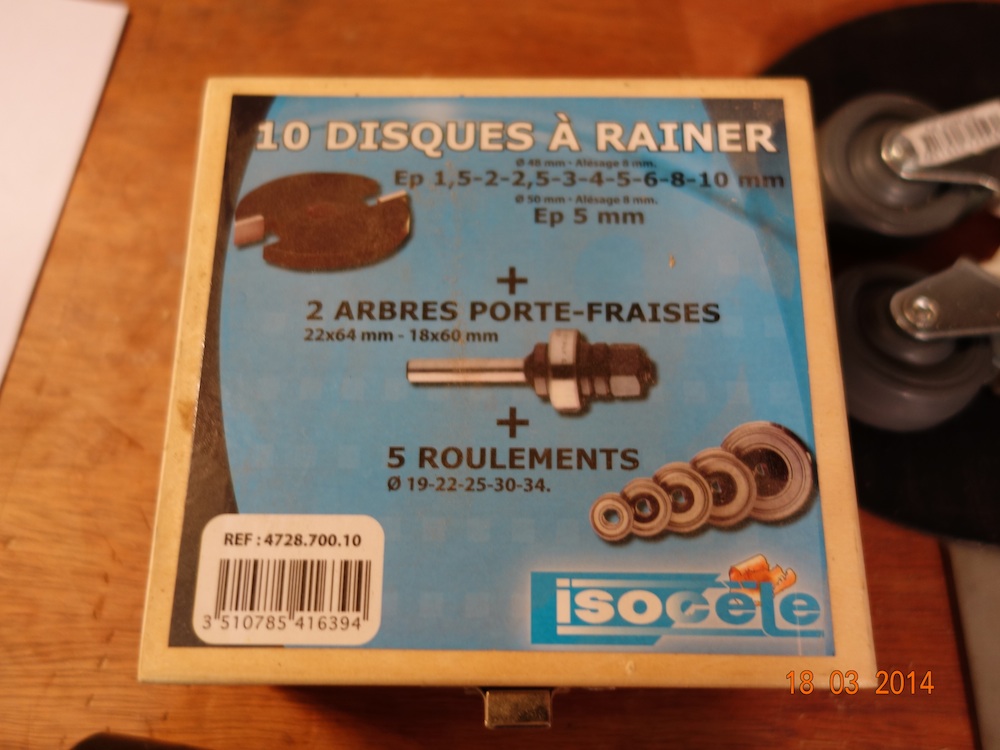

le rainurage est fait avec ca

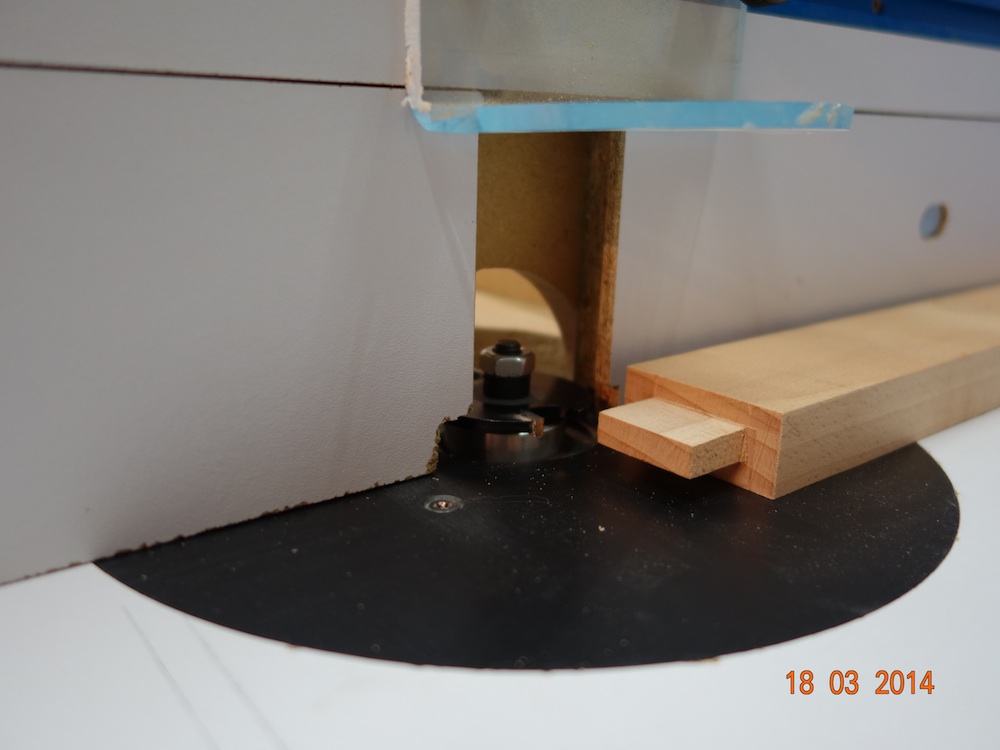

le tout monté sous table (ca fait un boucan d'enfer au passage)

[arno]

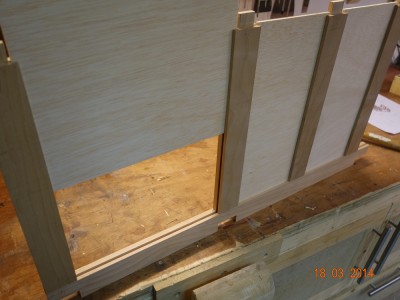

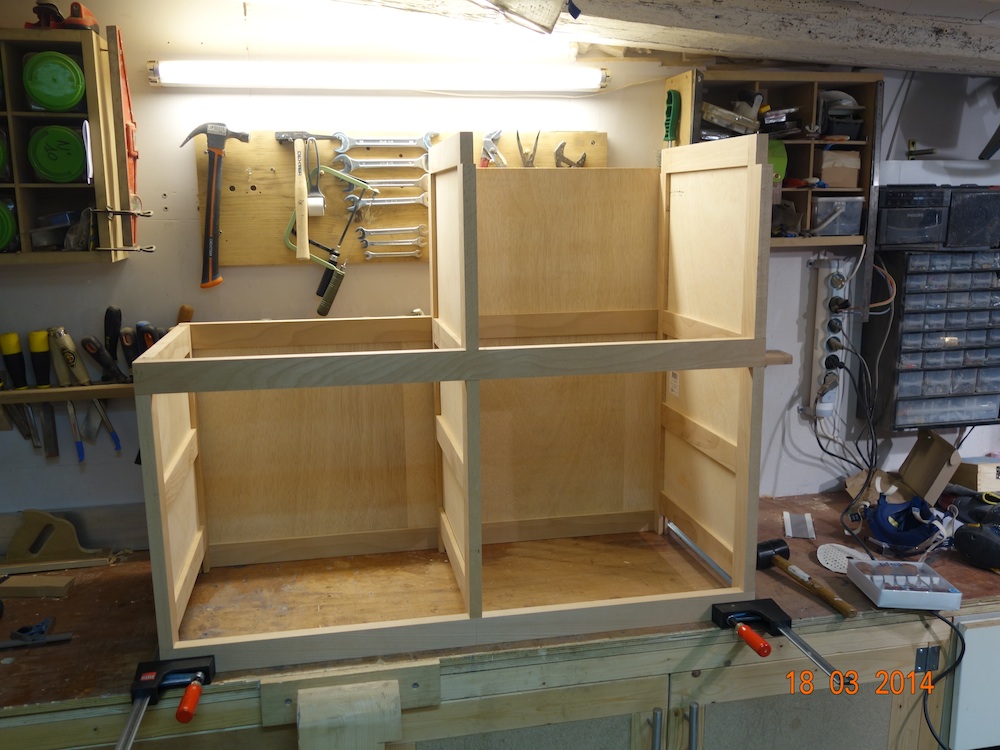

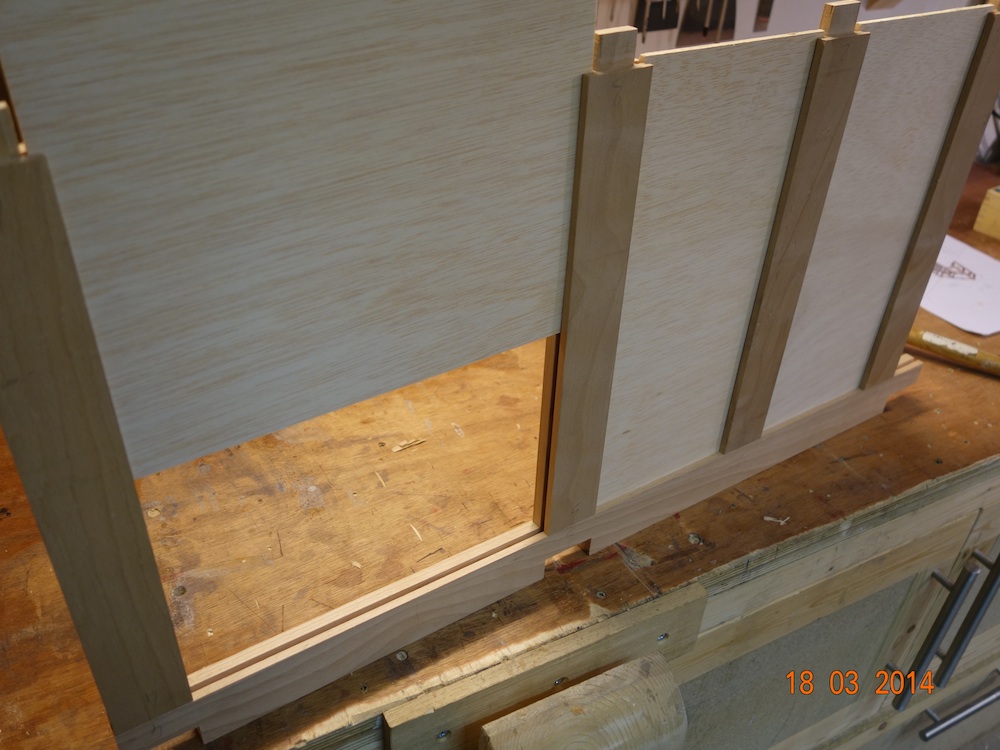

montage et collage

ca commence a ressembler a quelque chose

la partie basse comportera 4 tiroirs identiques

[arno]

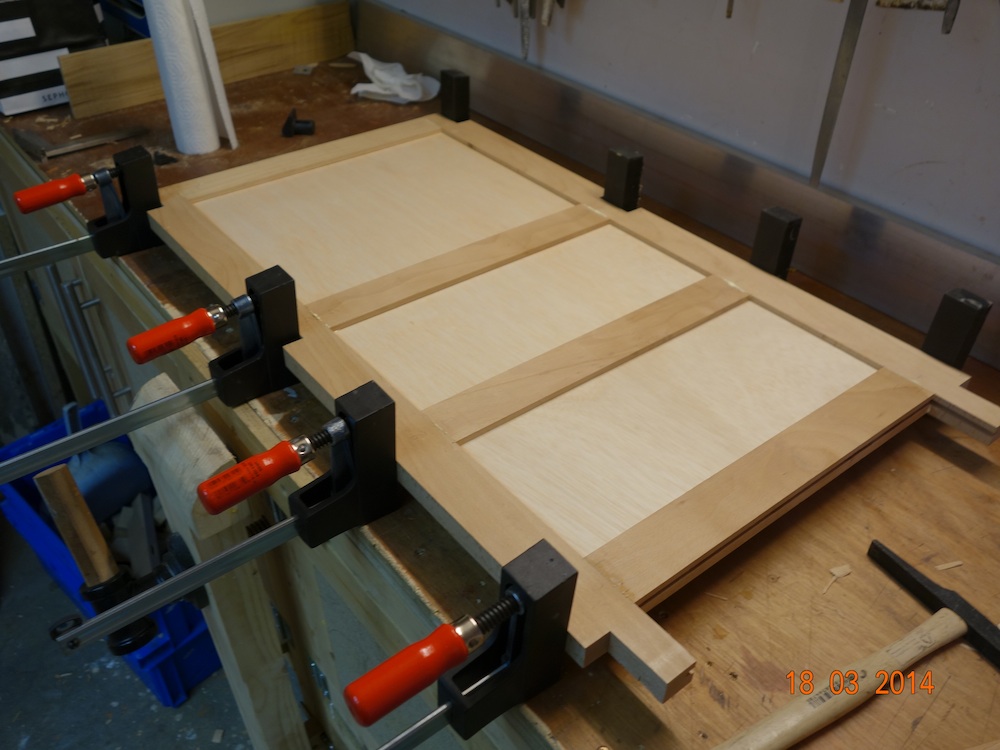

les tiroirs sont faits en contreplaqué de 10 mm

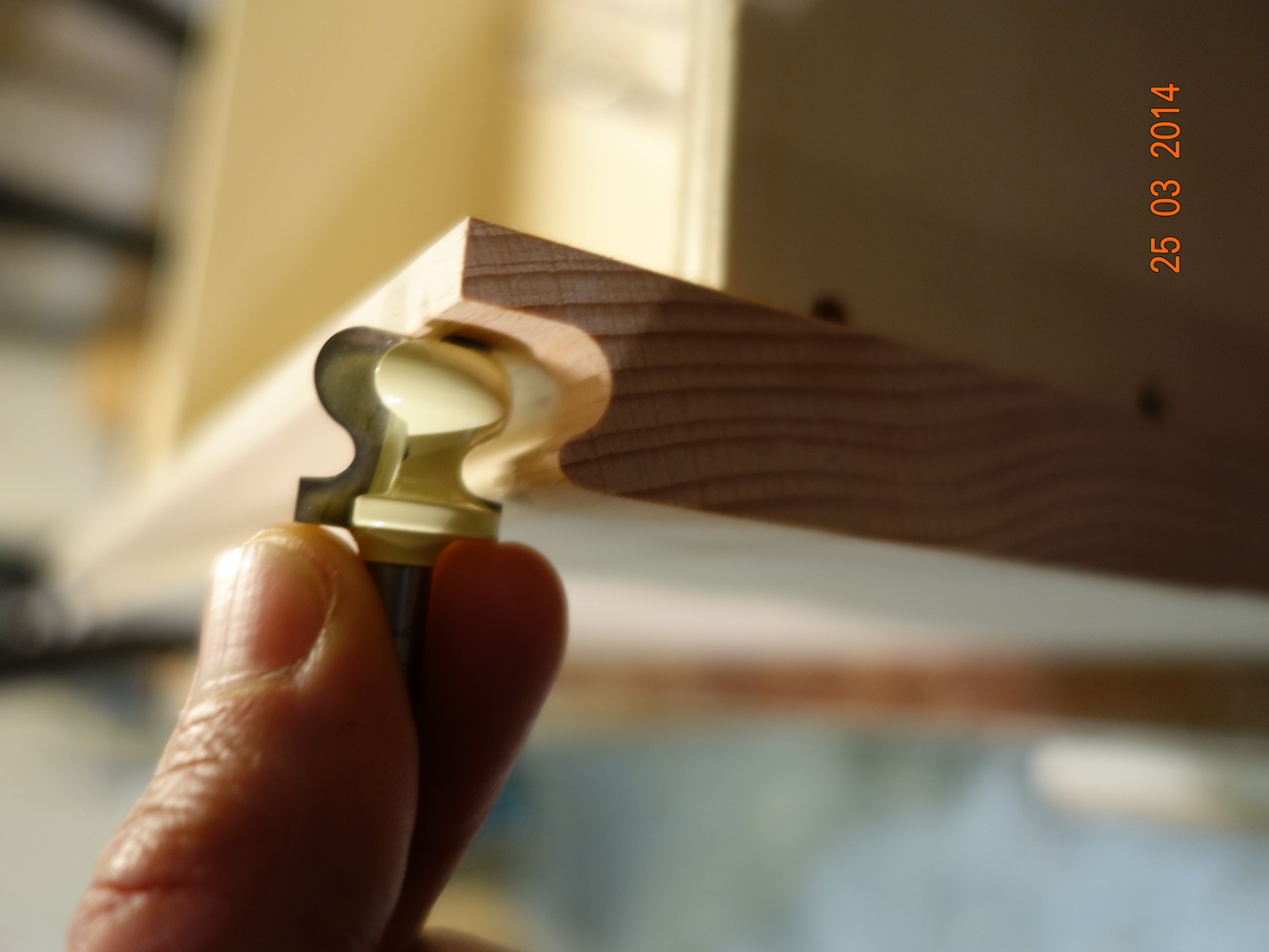

les poignées sont faites avec ça

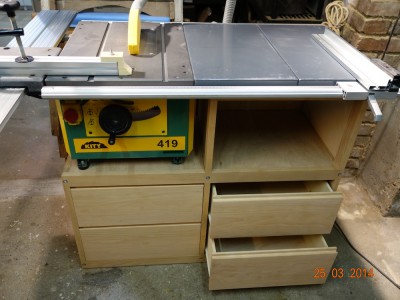

et le résultat

reste la réalisation du plateau pour la défonceuse qui viendra remplacer les 2 plaques de tôles de gauche
et si j'ai le courage un ascenseur pour la def

[DIAS-IK]

Bonne réalisation bravo...

[Willow]

C'est propre comme réalisation, et ça va être bien pratique au quotidien, surtout avec les rangements dessous. Je me demandais, ça donne quoi la 419 au niveau aspiration base et cape ? Tu collecte combien de % de la sciure, et avec quel type d'aspirateur ?

[krap91]

Le résultat est plus que propre, bravo, Arno

[Vulcano]

Bravo c'est du beau boulot et propre .... Perso j'aurais mis des roulettes en dessous ... Pour pouvoir le déplacer en fonction des choses à couper ....

++

Raph

[Willow]

Ben, moi les roulettes, j'ai fini par les virer. La scie ça ne bouge pas beaucoup, et c'est quand même plus stable sans.

[arno]

effectivement, j'avais pas prévu de roulettes
car avant, j'en avais pas et c’était effectivement bien stable
(pour les grande découpes, j'utilise une scie circulaire et son rail)

Willow

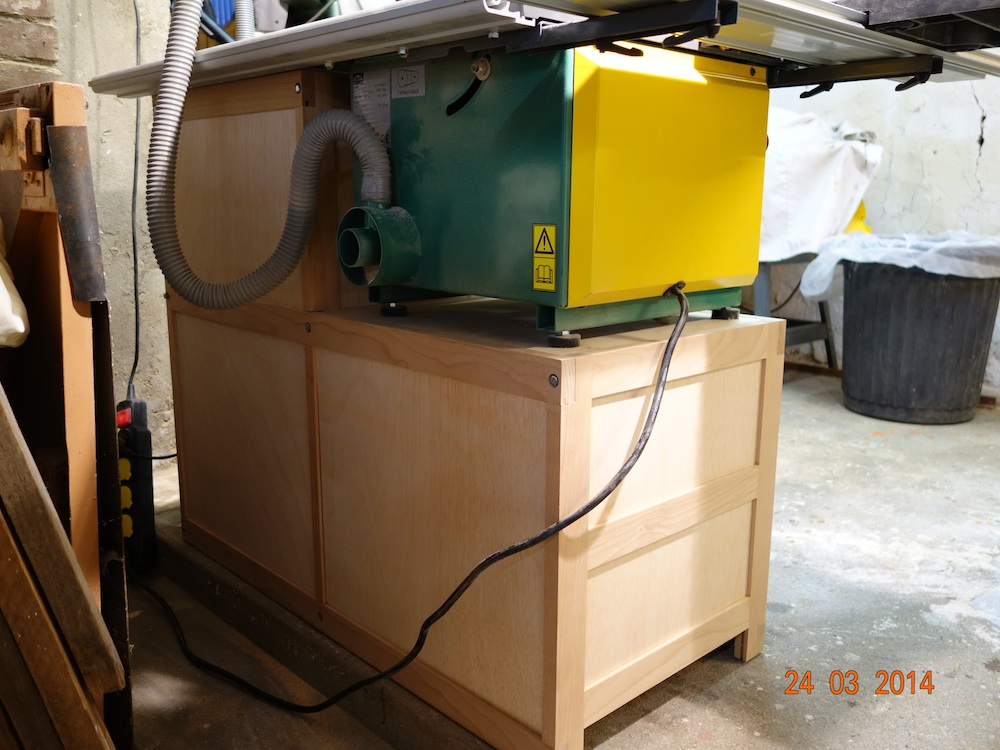

pour l'aspiration de la kity, j'utilise ça

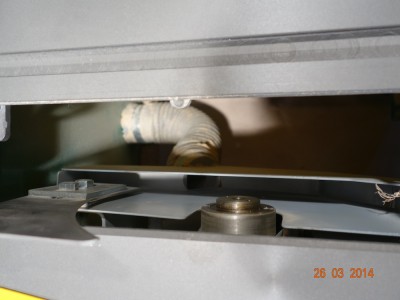

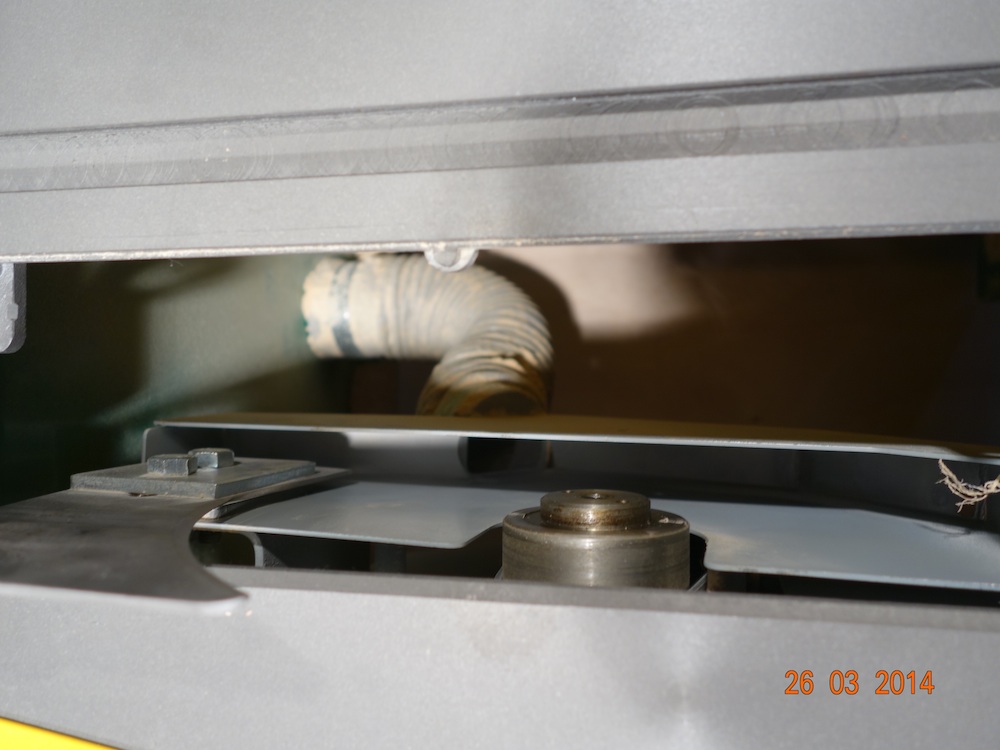

dans la "boite" , le collecteur (plutôt "cheap") j'ai enlevé la lame pour mieux le voir :

le reste de la boite en tôle est vide -> donc pas mal de sciure sous la scie

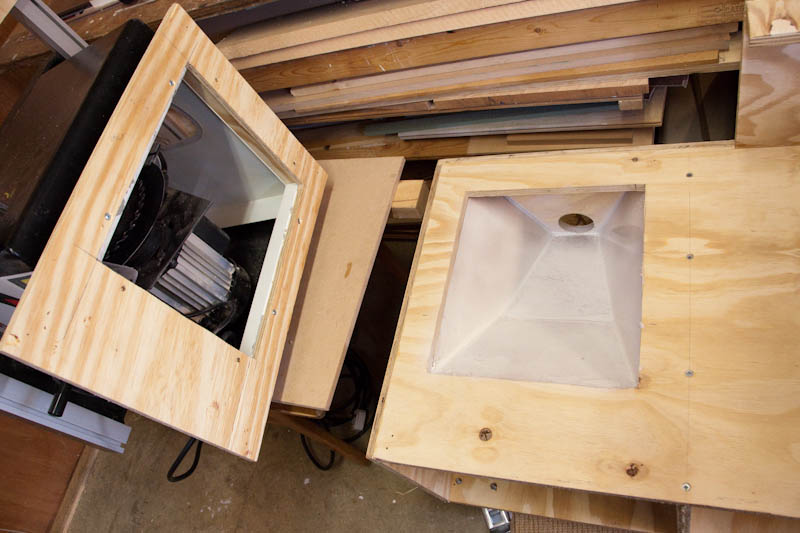

d'ailleurs, certains y rajoutent un collecteur "homemade"

car ok j'utilise une petit aspi mais quand même, une bonne quantité de sciure viennent se déposer sous la kity

[arno]

ah oui pour le collecteur jaune sur la lame -cape
est bien efficace - quasiment pas de sciure sur la table

[Willow]

Merci Arno, donc j'en conclus que l'aspiration n'est jamais le fort des scies dans cette gamme de prix. J'ai des résultats identiques avec ma Dewalt.

[arno]

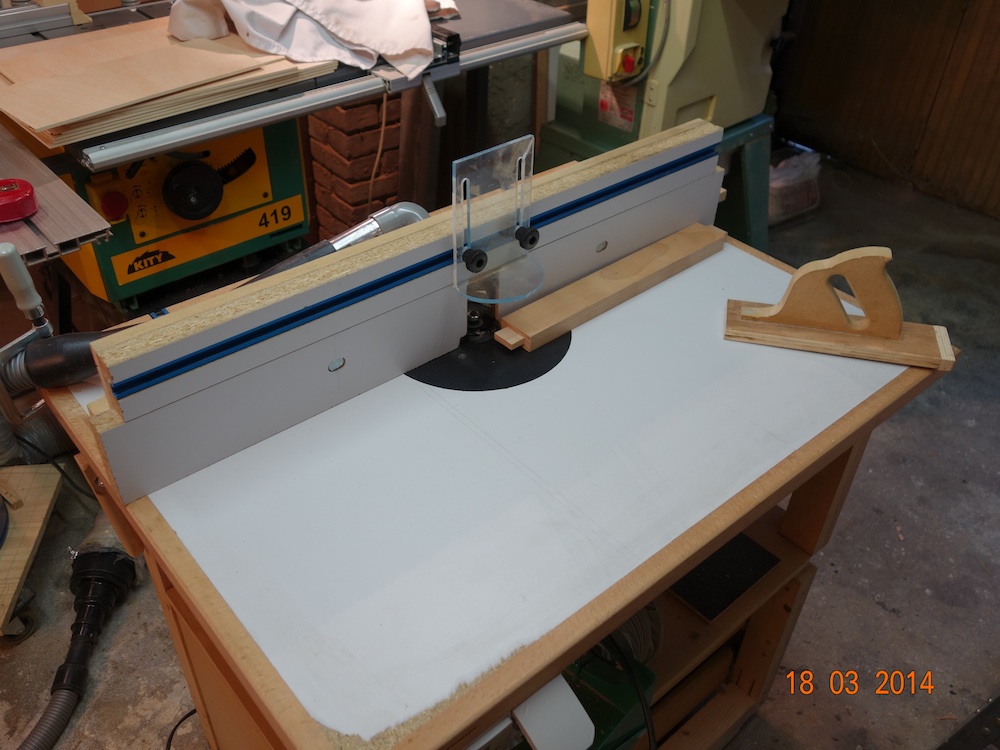

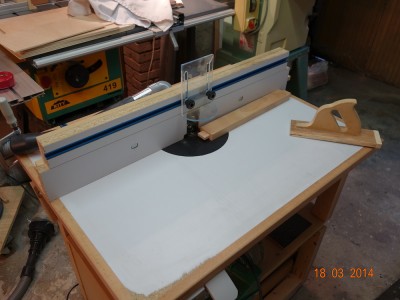

petite avancée ce jour

il va falloir que je refasse le guide de la défonceuse plus court

[rubnat]

salut a tous

très beau, très compact, très efficace
ça donne des idées pour ceux qui n'ont pas beaucoup de place
c'est du bon boulot

Phil

[new lino]

Salut arno, j'ai la même scie que toi. enfin c'est la woodster 4 mais c'est une autre appellation de la 419.

http://www.servimg.com/image_preview.ph ... u=18589144

Par contre il me manquait le guide de coupe d'angle ainsi que le support du guide verticale. perdu par l'ancien proprio

Cette version n'était pas équipée de couteau diviseur ni de cape de protection. J'ai commandé il y a plus de mois ces 2 articles chez kity rouen et je viens de recevoir seulement aujourd hui la cape. Pour le couteau ils sont en attente de la pièce de la maison mère.... impossible de me donner une date de livraison

Avec un peu plus de recul je trouve que cette scie manque de précision. Qu'en penses tu ?
Le profilé alu qui est fixé au charriot a du jeu même serré à fond. De plus difficile de savoir si il est vraiment bien perpendiculaire à la lame.

Le rail du chariot est un peu juste, je suis à la recherche d'un site où l'on pourrait trouver de quoi le rallonger.

Sinon à plus ou moins long terme je compte la modifier et faire un charriot de sciage de face. je me servirai des deux rainures en T

J'ai remarque que tu as du coup supprimé ta rallonge de table pour mettre ta défonceuse ?

J'ai fait un peu un truc dans le même genre que toi. J'ai fabriqué un meuble à base de madriers de récup et de vieilles étagères pour y incorporer ma 419 et ma 429. Le but étant de faire un meuble avec les 2 machines à la même hauteur.



Là où par contre j'ai merdé c'est que les roulettes (de récup ) n'ont pas de frein. Du coup le meuble n'est pas assez stable.

Je vais également faire des tiroir en dessous je viens de recevoir ma fraise à écrire à 90.

[Vulcano]

Salut

Pour les roulettes tu en a pour 30€ livrées chez thomann et c'est vraiment de bonnes grosses roulettes de flycase 140kg par roue

++

Raph

[arno]

new lino
si j'avais eu autant de place...j'aurais volontiers fait un banc de compétition comme le tiens
par contre, je trouve la scie plutôt précise
certes, les réglages initiaux sont fastidieux ...
mais bien réglée, je n'ai aucun problème de "précision"

prochaine étape -> l'ascenseur de la défonceuse
(ca mérite réflexion, car plusieurs possibilités...)

[moi.93]

....Le rail du chariot est un peu juste, je suis à la recherche d'un site où l'on pourrait trouver de quoi le rallonger....

bonjour
là (mais le prix )
http://www.kity-rouen.com/rail-de-chari ... -1379.html

si quelqu'un a une astuce pour en fabriquer un similaire moins onéreux

[new lino]

> vulcano merci pour le lien je connaissais pas. Là je vais peut être récupérer des roulettes de containers à poubelles avec freins.

>arno : Merci pour le compliment mais c'est loin d'être un banc de compétition C'est plus un truc fait avec de la récup et dans le seul optique de m'aider à passer de longues pièces.

Concernant la précision, peut être peux tu me donner des conseils pour les réglages ?

>Moi.93 Merci j'avais vu le lien mais le prix m'a fait faire marche arrière direct

[arno]

new lino je te prépare ça en photo
as tu vérifié le parallélisme de la lame avec la table
car la mienne ne l'étais pas
