Un cyclone pour aspirateur.

[Vélobois]

Bonsoir à tous

A mon avis, c'est un manque d'étanchéité du bidon,
soit au niveau du couvercle
soit au niveau de la liaison cyclone/couvercle.

Essai de mettre ton "système" (Bidon et cyclone) dans un gros sac poubelle et refait un test.
Si le sac poubelle colle au "système", c'est la preuve d'une inétanchéité.

J'ai eu le même problème et c'est ce que j'ai fait.

[jagolin]

En fait on voit juste un tube PVC qui plonge dans un bidon, rien qui pourrait déclencher la spirale

[Vélobois]

En fait on voit juste un tube PVC qui plonge dans un bidon, rien qui pourrait déclencher la spirale

bonjour jagolin et bonjour à tous

Normalement la spirale se déclenche dans le tube cylindrique,
du fait de l'arrivée perpendiculaire du tube d'aspiration, noté poussières sur le dessin ci joint.

[jagolin]

En regardant à nouveau la vidéo en double, je suis tombé sur celle qui aurait du être postée à la place https://www.youtube.com/watch?v=gFYJVWuBTb4 Je ne suis pas un spécialiste, mais il me semble que le côté conique n'y est pas et que le cyclone n'a pas assez de largeur pour se former.

[xmax]

hello a tous
moi je pense que le trou en bas qui relie le cyclone au sceau est trop petit, d'ou le bourrage, il doit etre ici de 40mm, il faudrait le passer en 50 voire 63 mm

[Keskispass]

Bonjour,
Moi j'ai fait super simple :

Bidon + Dust Commander

Cyclone Dust-Commander : 38,9 € sur Amazon
Fût 60 litres pour 25,47 € : http://www.superplastic.be/catalogue/ma ... ad-image-0
Le tout alimenté par un bête petit aspirateur vide-cendres : 30 €
Soit moins de 100 €
C'est diablement efficace !

[Cornelius Agrippa]

Moi j'ai acheté celui-ci pour 2 fois moins cher.

http://fr.aliexpress.com/item/Cyclone-d ... 85132.html

Reçu 9 jours après commande, fonctionne impeccable

Merci pour le bon plan Eataine.
J'ai reçu le mien il y a deux mois grâce à votre lien et j'en suis extrêmement satisfait.
Ca me change la vie (le réservoir de mon vieux dyson est minuscule)

Je planche maintenant sur l'idée de chariot à cyclone de ShopNote pour l'adapter à mon espace étriqué.

[Dag]

Salut à tous

Je me pose sur ce topic puisque le cyclone fait partie des projets à faire rapidement.
L'atelier est maintenant bien opérationnel, avec l'aspi à copeau d'un côté, mais pour ce qui est de l'aspi pour l'électroportatif, le petit karcher jaune s’essouffle très vite.
L'idée est donc d'intercaler un cyclone entre le jaune et la machine (scie circulaire / défonceuse).

J'avoue être une gros DIYer, donc l'idée de le faire moi-même me plait pas mal.
Certes, vu les tarifs des "copies", est-ce que ça vaut le coup ... probablement pas mais passons.

Après moult recherches et visionnage de vidéos, je ne doute pas de l’efficacité de la chose.
Mais, j'ai quelques interrogations.
Le cône de chantier semble être l'élément de base de pas mal de cyclone, mais, pendant mes recherches, je suis tomber sur ce post sur metabricoleur - milieu de page il y a deux plans avec des côtes en fonction de l'utilisation, copeaux ou poussière.
Il semblerait que pour être encore plus efficace, le fait d'avoir une partie tubulaire avant la partie conique permettent d'améliorer le concept... ?

Bref, clairement, pour mon utilisation, c'est surtout pour la poussière, donc deuxième schéma

"Bon alors, elle arrive la question" ... ???
J'ai fait une simulation du cyclone en partant du diamètre du tube de l'aspi, soit 35mm.
A mon grand étonnement, il ne fait que 400mm de haut, et la partie tubulaire a un diamètre de 105mm ... je trouve ça petit ... donc est-ce que ça vous choque ou pas ces côtes ?

D.

[xmax]

quelque videos de cyclones interréssantes, il y en a 3 ou 4 du meme auteurs
https://www.youtube.com/watch?v=HJVfZ-3TKe4
https://www.youtube.com/watch?v=QEzQXRiLRAg

[Dag]

Ouaip, c'est juste qu'il fait l'engagement de la spirale par la forme du bousin ... c'est comme le dust commander DLX finalement.

[jagolin]

Ça vaut le coup de regarder certaines vidéo sur des cyclones faits dans un matériau transparent, cylindrique et non conique, on voit bien le mouvement des copeaux, et je me demande si ce ne serait pas possible d'installer un système du genre directement sur un aspi forme de bidon tel que le mien?

[Dag]

Je continu les recherches, et en croisant les informations, il est clair que pour la séparation des poussières (principalement pour mon cas) et des particules fines, il faut un cyclone de petit diamètre et assez long.
Wiki va dans ce sens : https://fr.wikipedia.org/wiki/Cyclone_% ... aration%29

De manière générale, pour obtenir une séparation efficace de particules très fines, un cyclone de petites dimensions, à grand débit et longue trajectoire du fluide, est préférable

Je constate aussi que la partie cylindrique est présente dans 100% des séparateurs cyclonique industriel et dans toutes les modélisations.
Le tube qui va dans le cyclone (relié à l'aspi) pénètre dans la partie cylindrique et s'arrête avant le départ du cône.

Aller, toute manière, j'ai de la tôle en rab, j'ai du tube PVC ... faut se lancer à un moment !

D.

[xmax]

Wiki va dans ce sens : https://fr.wikipedia.org/wiki/Cyclone_% ... aration%29

De manière générale, pour obtenir une séparation efficace de particules très fines, un cyclone de petites dimensions, à grand débit et longue trajectoire du fluide, est préférable

D.

le coté grand debit n'est pas evident avec un aspi d'atelier et des tuyaux de faible diametre

[Jerome59210]

Bonjour,

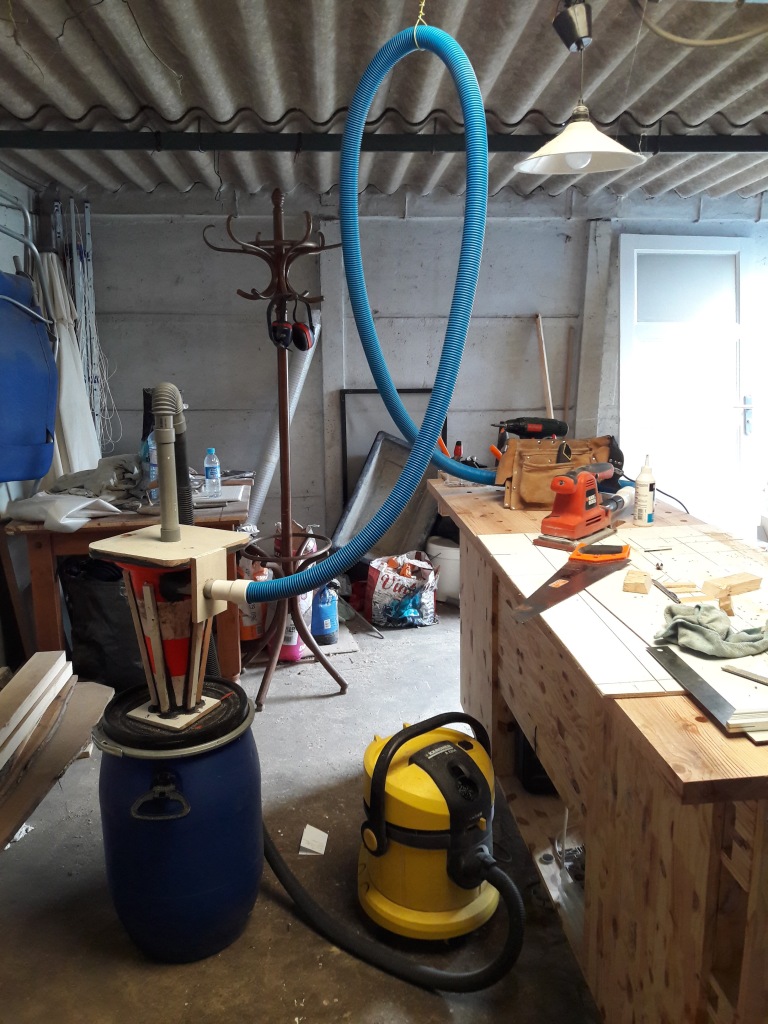

Voici le mien et il fonctionne aussi!

[Benj71]

Bonjour,

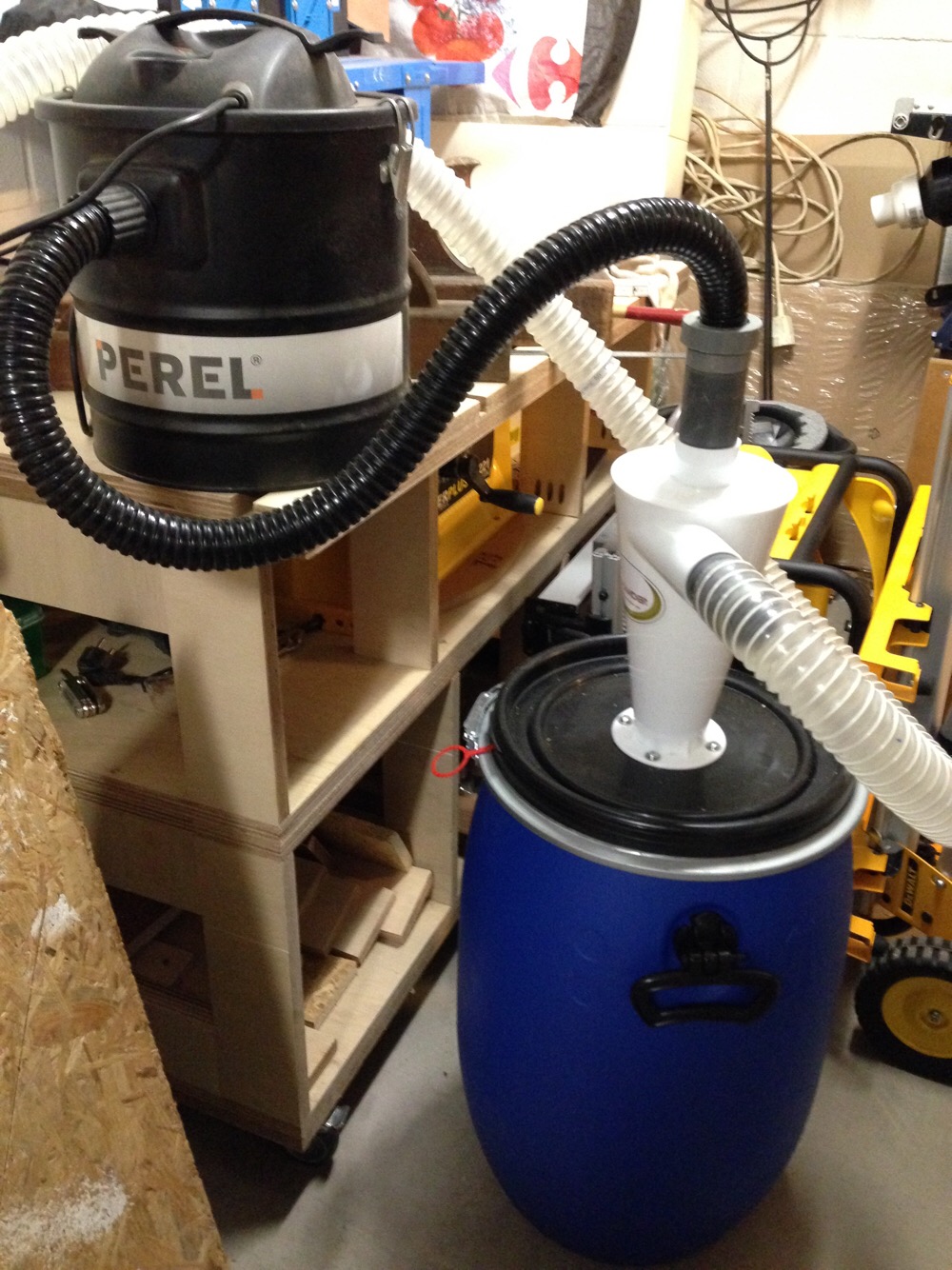

Moi j'ai fait super simple :


Cyclone Dust-Commander : 38,9 € sur Amazon
Fût 60 litres pour 25,47 € : http://www.superplastic.be/catalogue/ma ... ad-image-0
Le tout alimenté par un bête petit aspirateur vide-cendres : 30 €
Soit moins de 100 €
C'est diablement efficace !

J'ai fait le même sauf que l'aspirateur est un aspi Karcher.
C'est super efficace !! A tel point que si je bouche l'embout coté outil electro, j'aspire le bidon et il se déforme !!!

[alfred]

Bonjour,

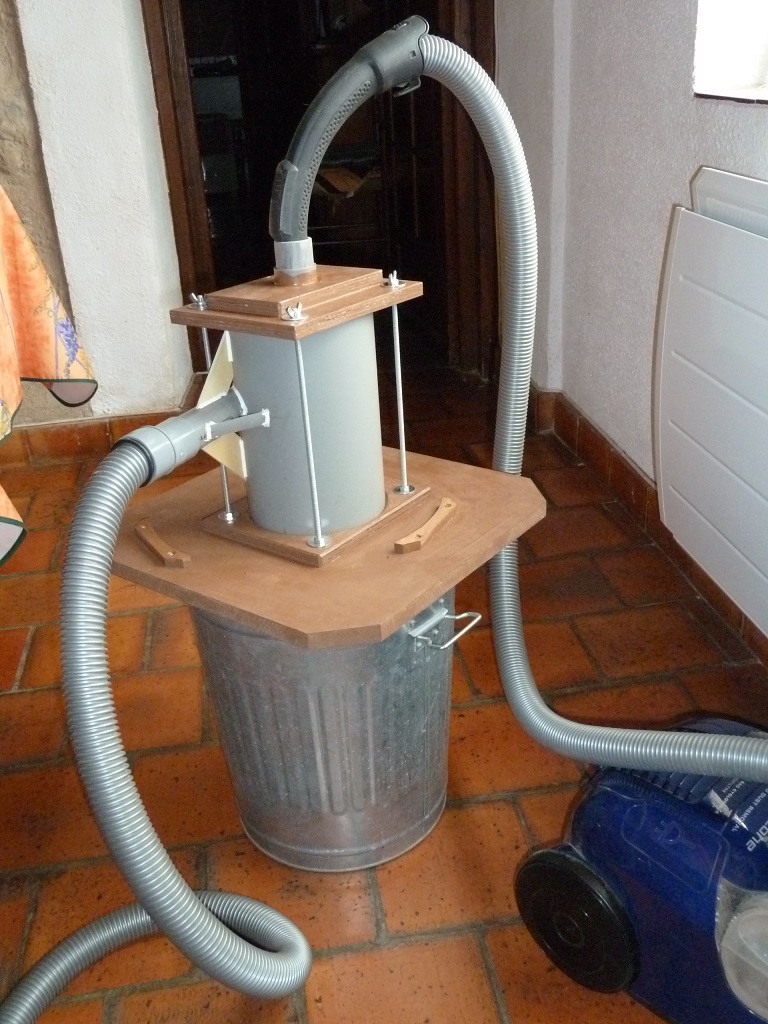

J'ai fabriqué ce séparateur avec tubes pvc 160 et 40
poubelle ikéa et joint mousse au dessus de cette poubelle.

le tout se pose sur la poubelle, il reste un peu de poussière dans l'aspirateur.

Alfred.

[Benj71]

Coté séparation, copeaux, sciures, particules lourdes, particules fines tout reste dans le bidon. Quasi rien dans l'aspi.

[david66]

Bonjour à tous,
je me lance également dans la fabrication d'un cyclone pour mon atelier (garage).
J'ai utilisé le plan issu d'un pdf glané sur le net (Mitjy_Fabrication_Cyclone.pdf).

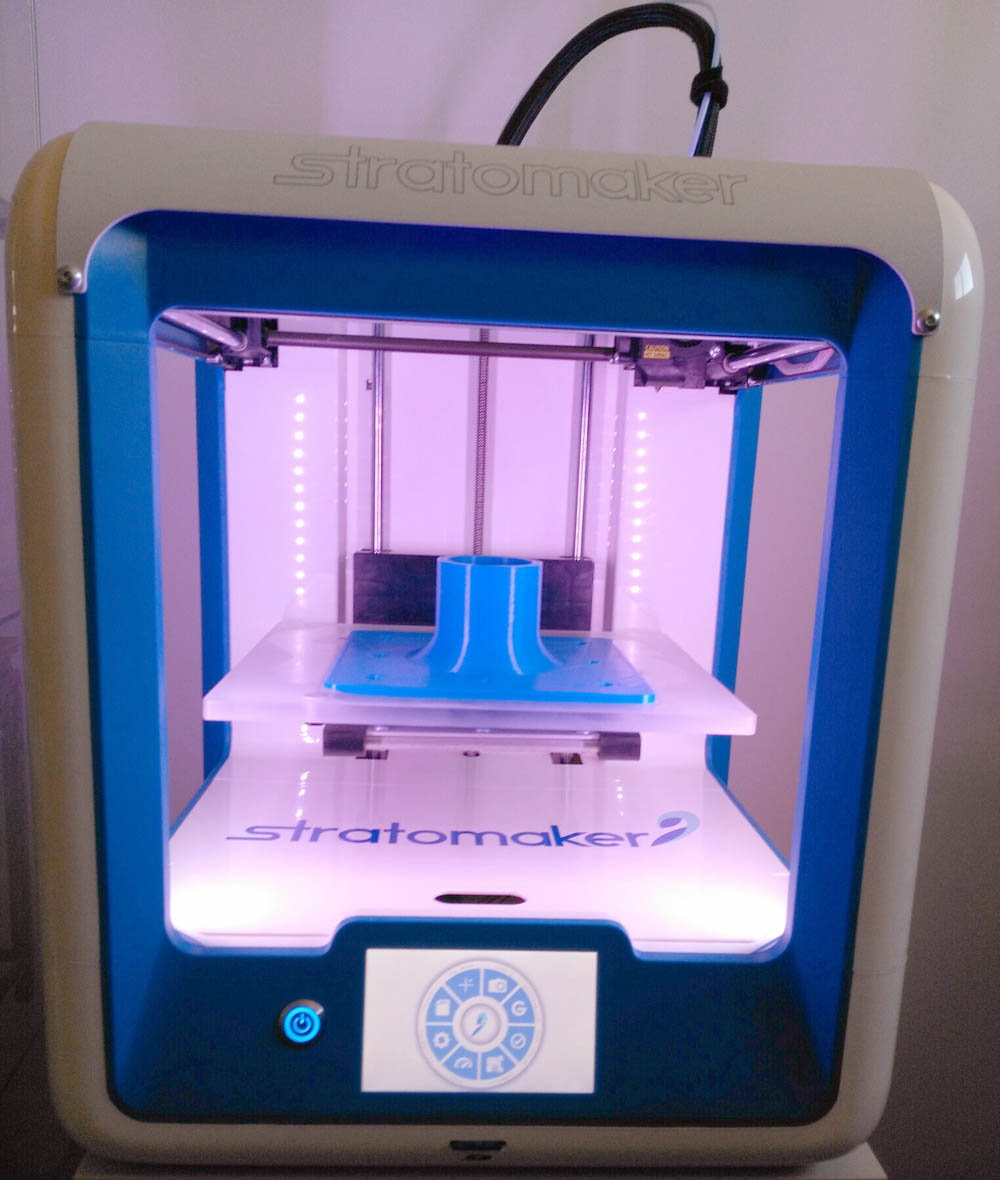

Mais j'ai utilisé une imprimante 3D pour fabriquer mon cyclone.

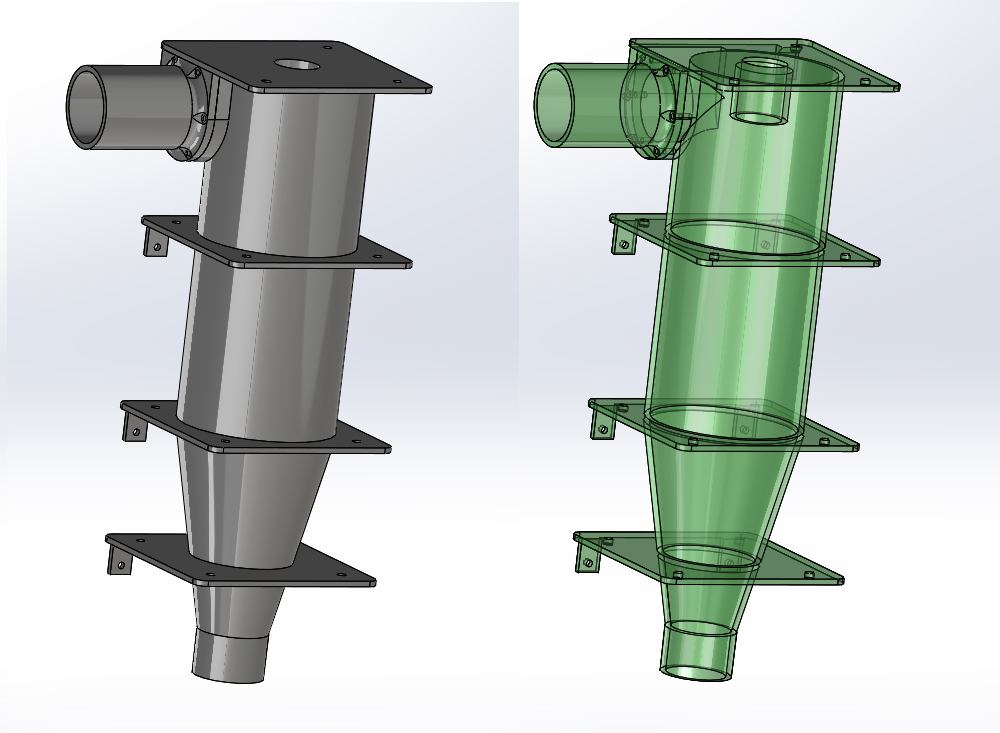

Voici la modélisation 3D

[david66]

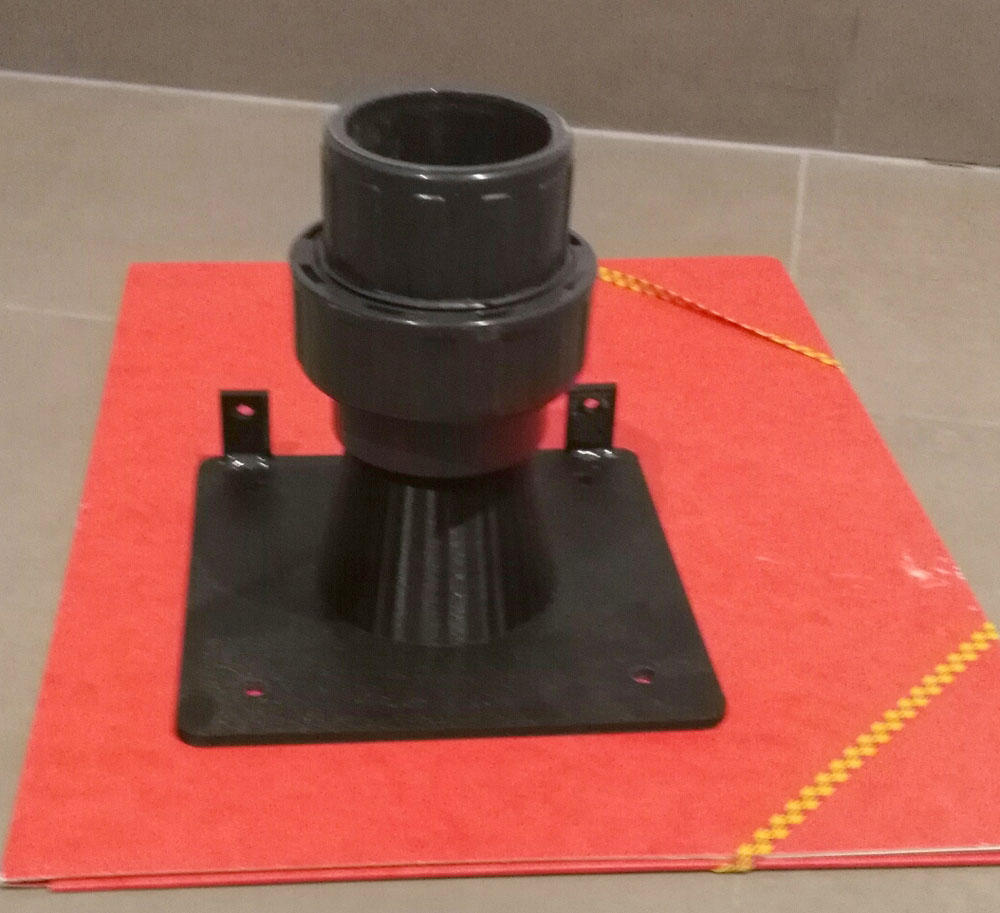

Voici la première partie de mon assemblage :
le bas du cône avec un raccord union en 63 mm

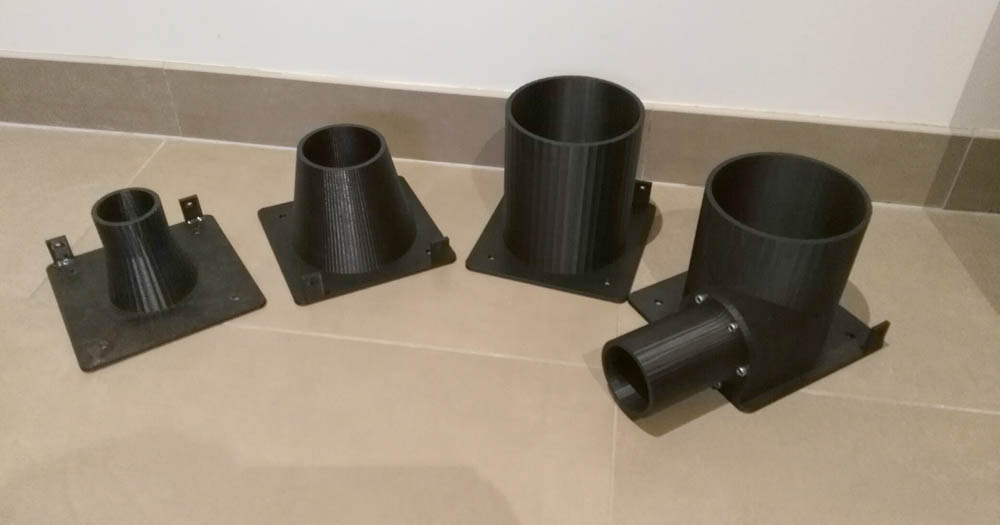

et voici l'ensemble des pièces du cyclone, il ne reste plus qu'à monter tout ça...

[david66]

voilà la dernière pièce du puzzle, le manchon à raccorder à mon baril en plastique de 120L qui fera office de poubelle...
