Question établi et défonceuse sous table

[gumma]

Si je comprends bien la tête de la vis est plutôt du côté de la défonceuse et non de la plaque. Je me trompe?
Et pour tarauder la plaque d'alu il faut procéder comment? Un foret à tarauder?

Euh non, c'est tout l'inverse
Du haut en bas :
- tête de vis (fraisée)
- plaque en alu percée avec un forêt d'un diamètre égal ou légèrement supérieur au diamètre extérieur de la vis (donc la vis tourne dans le vide, pas de taraudage). Fraiser le trou sur la face supérieure pour que la tête ne dépasse pas.
- enfin la défonceuse (à l'envers) dans la quelle la vis vient se prendre.
La plaque en alu remplace en fait la semelle de la défonceuse.

[Amwin]

Ah ok. Je pensais pas que c'était un trou traversant dans la plaque d'alu. Je comprends mieux maintenant merci.

[Amwin]

Bonjour,
Je pense toujours implanté mon système de défonceuse son table du côté droit de mon établi.
Je pense aussi mettre un système de guide coulissant en incluant des rails en T sur le dessus de mon établi. Est-ce qu'il vaut mieux prévoir l'implantation de ces rails dans le sens de la largeur de mon établi (il fait 60 cm de large) ou plutôt dans le sens de la longueur?

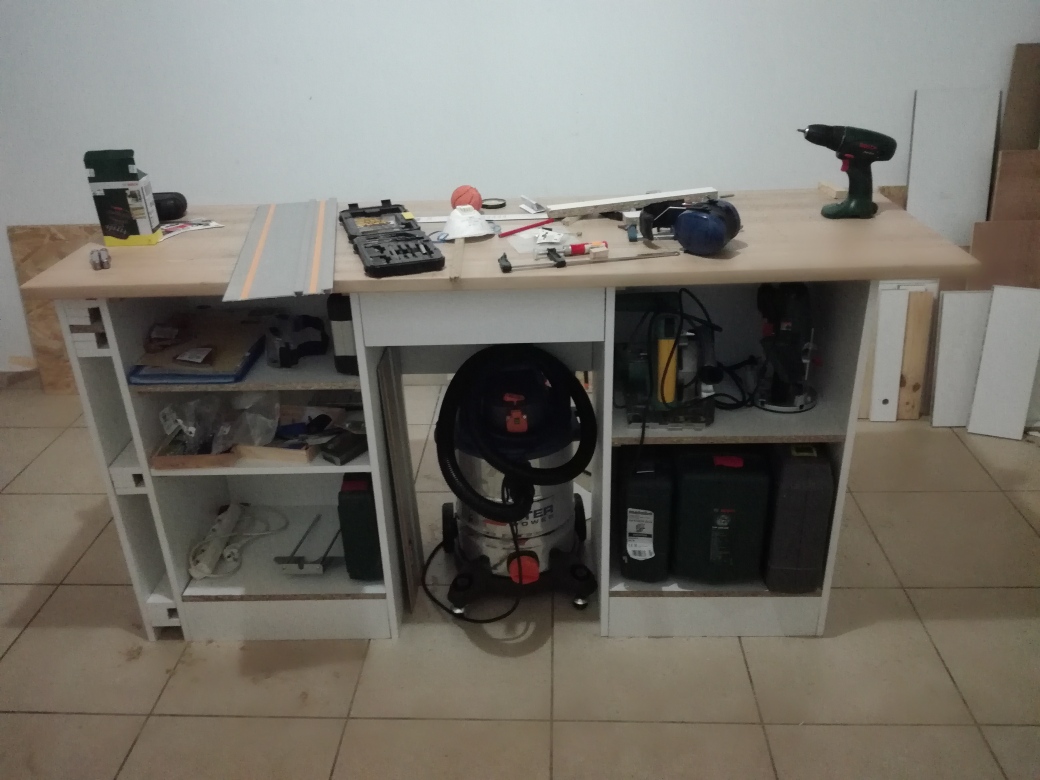

Je remets une photo de mon établi pour rappel. Pour usiner des pièces il faudra que je sois de quel côté de mon établi? Car je peux changer l'emplacement de mon établi pour le moment, mon garage étant vide pour le moment.

[ours_en_pluche]

Salut,

tu travailles toujours quand la déf est sous table ( quand tu as la fraise face à toi ), de droite à gauche.

regarde la table de défonceuse d'André, tu auras je pense de bonnes idées.
https://www.youtube.com/watch?v=hCsWkb_ ... AZVzf3tI9f

pour la position de la déf et le sens des rails.
je mettrai la déf derrière ton casque antibruit ( donc centré à gauche de la niche de droite ).
pourquoi ?
permet de mettre une porte et de faire un trou pour l'aspi.
laisse devant la déf une bonne place pour que la pièce soit bien en appui
le sens des rails, dans le sens de la largeur.
si tu ne prévois pas de pouvoir mettre un miter gauge ( guide incra ), met des rails qui vont d'un côté à l'autre.
cela te permettra de pouvoir poser de longues pièces au besoin en retournant le guide.
si tu prévois d'en mettre un, alors seulement vers l'arrière.

prévois aussi en faisant ton guide parrallèle de pouvoir le fixer sur les rails
mais aussi via des serre joint au plateau.
l'intéret ?
si tu as besoin de défoncer des pièces large, tu tournes ton guide ( il n'est donc plus dans le sens de la longueur mais de la largeur ), et rouler jeunesse.
si tu fais ta plaque toi-même, pense à prévoir un doigt pour pouvoir travailler à l'arbre.
une simple vis non filetée avec un écrou dans le plateau suffira.

Cordialement

[Amwin]

Ok, merci beaucoup pour ta réponse très complète.
Je n'ai juste pas compris ceci :"si tu fais ta plaque toi-même, pense à prévoir un doigt pour pouvoir travailler à l'arbre.
une simple vis non filetée avec un écrou dans le plateau suffira."?

Pour faire ma plaque moi même ça va être dur, je n'ai pas trouvé de plaque d'aluminium assez épaisse en GSB ici à la Réunion. Peut être chez un spécialiste de menuiserie aluminium? Je serai obligé de commander la Kreg sinon.

Pour le rail en T, je n'ai rien trouvé non plus, pas même des tringles à rideaux qui peuvent faire l'affaire (à part en plastique, mais je pense que ce ne le fera pas donc).
Je pensais à acheter un tube rectangulaire en alu comme celui là https://www.leroymerlin.fr/v3/p/produit ... ium&xtcr=9 et faire une petite ouverture sur un coté avec une fraise droite. C'est une bonne idée? Ca peut le faire sans trop abimer la fraise?

[Tamilhaz]

Si tu prends la plaque Kreg et une défonceuse lourde genre Triton regardes le "Set JESSEM Corner and Side Levelling Pads" chez Fine-Tools ou ailleurs, je n'ai pas cherché...Le set de chez Kreg ne supporte pas les "millieux" de la plaque d'ou fléchissement (1 bon demi mm). Je pense que je vais faire ça pour ma part.
Cordialement

[ours_en_pluche]

Je n'ai juste pas compris ceci :"si tu fais ta plaque toi-même, pense à prévoir un doigt pour pouvoir travailler à l'arbre.
une simple vis non filetée avec un écrou dans le plateau suffira."?

Salut,

regarde cette vidéo : https://www.youtube.com/watch?v=mY1rwPKTAjM
Nicolas en parle.

certains disent ( je ne me souviens plus ou j'ai lu ceci ), mais que cela irait bien : https://www.leroymerlin.fr/v3/p/produit ... ale-e60431

Cordialement

[Amwin]

Salut
La défonceuse je l'ai déjà. C'est une modeste bosch 1400.
Pour la tringle à rideau je trouve ça vachement épais et large. A moins qu'on puisse démonter la partie qui nous intéresse?

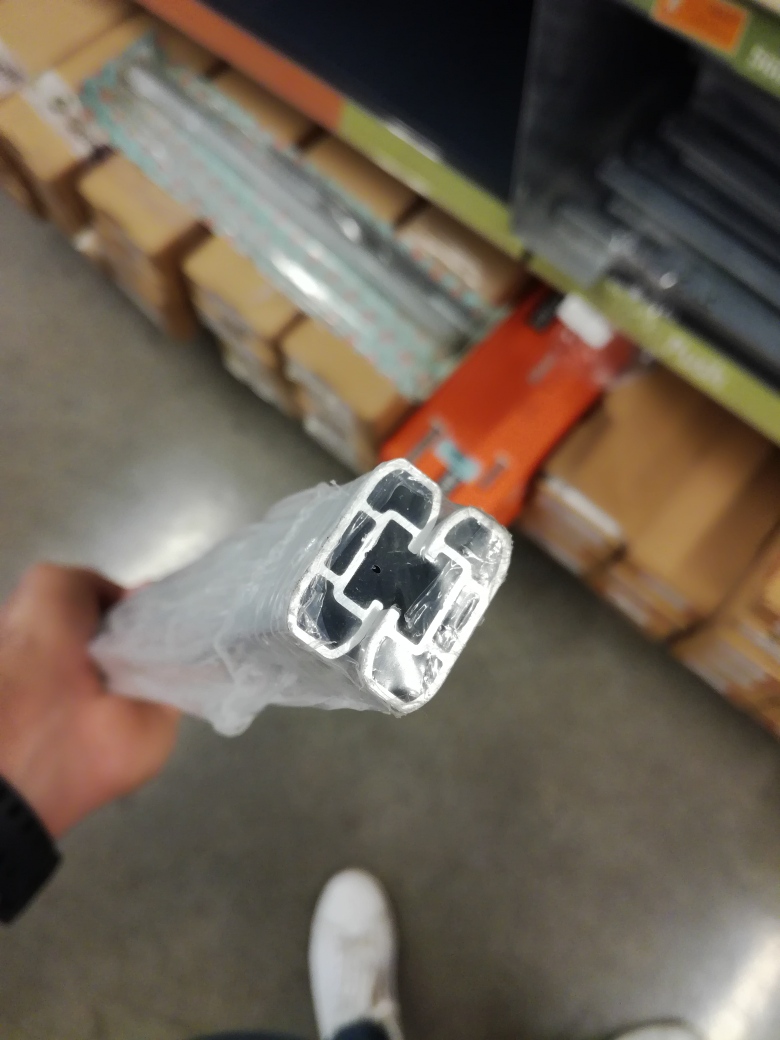

J'ai trouvé ce matin dans une quincaillerie ce genre de rail:

ça a une forme un peu chiante, alors c'est sans doute plus simple et moins cher la technique du tube rectangulaire qu'on ouvre sur un coté.

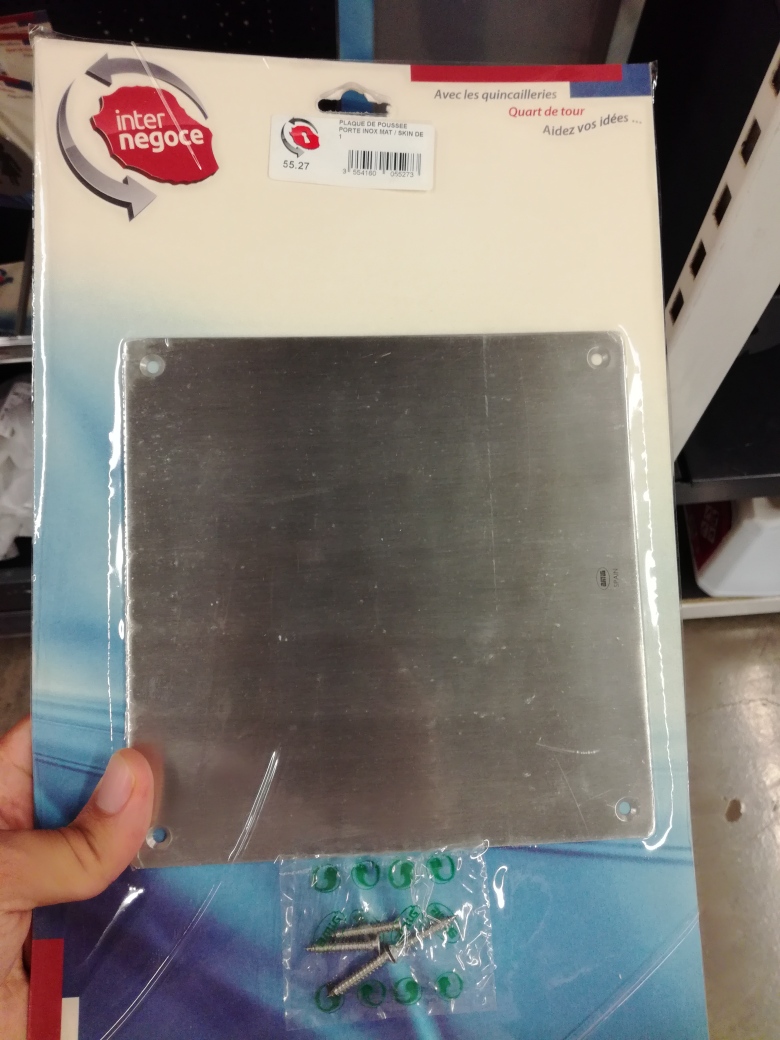

Sinon j'ai trouvé aussi cette plaque en Inox qui fait 180x180 pour une épaisseur de 3 ou 4 mm à vue d'oeil.

C'est à l'origine une "plaque de poussé de porte". Ca m'a l'air assez solide. Ca doit pouvoir le faire non? Le fait que ce soit de l'inox et non de l'alu ça change quelque chose?

[Galip]

Oui, ça va être bcp plus dur à couper/percer que de l'alu ^^

[Amwin]

Oui, ça va être bcp plus dur à couper/percer que de l'alu ^^

Je tente quand même le coup ou je commande une plaque Kreg? (sachant que la plaque en Inox je la touche à 15€ et la plaque kreg environ 90€.
Pour percer l'inox faut juste une bonne perceuse et une scie cloche pour faire l'ouverture centrale non? Le socle de ma défonceuse fait 15/16 cm au plus large, donc 18cm ça devrait le faire.

[barbak112]

J'ai fait la mienne en achetant un plaque en tôle de 4 mm dans un magasin de ferraille pour 5 euros.
Les trous on été fait à la perceuse à colonne, y compris le trou central (une série de trous périphériques).

[gumma]

J'avais songé à faire la mienne mais lorsque j'ai abordé le problème des bagues de réduction (pour réduire le puits) j'ai abandonné et acheté une Kreg (que l'on trouve parfois à moins de 60 euros sur Amazon)...

Au passage, je n'ai pas noté de déformation sous le poids de la TRA001 mais elle n'est en place que quand je m'en sers.

[freddy2705]

Bonjour,

J'ai exactement le même projet avec une OF1400.
J'ai une connaissance qui travaille dans une usine de découpe laser et qui pourrai me faire ça.
Je veux aller au plus simple.
En gros une plaque (carré? plus pratique si besoin de pivoter), avec un trou fraisé dans chaque coin.
Un trou central pour accueillir la fraise.
Epaisseur totale 3mm et bague de réduction épaisseur 1mm incrustée dedans.
Combien de bague de réduction ? 3 ça irait ?
Arrêtez moi si je me trompe ou dites moi si je dois rajouter des choses.

[Amwin]

Merci pour la vidéo barbak112
Quelle est l'utilité des bagues de réduction?

[ours_en_pluche]

Salut

l'inox est une galère à percer avec des forêts normaux. de mémoire, il faut des forêts au cobalt

alors pour la scie cloche, c'est compliqué.

Cordialement

[Amwin]

Ok je laisse tombé alors. J'irai faire un tour dans un atelier de fabrication de menuiserie en alu voir s'ils ont pas une chute à me filer. Sinon ce sera la kreg, tant pis

[gumma]

Merci pour la vidéo barbak112
Quelle est l'utilité des bagues de réduction?

En réduisant l'ouverture autour de la fraise, elles assurent un meilleur guidage mais surtout évitent à une petite pièce de basculer dans le puits.

@freddy : il faudra fixer la bague avec une ou deux vis si tu ne veux pas qu'elle traverse l'atelier comme une balle ! Et carrée, c'est ce que j'aurais fait pour la même raison

[freddy2705]

Merci pour la vidéo barbak112
@freddy : il faudra fixer la bague avec une ou deux vis si tu ne veux pas qu'elle traverse l'atelier comme une balle ! Et carrée, c'est ce que j'aurais fait pour la même raison

Après c'est bien de pouvoir pivoter, j'avais vu ça quelque part mais au final je vois pas forcément l'utilité ???

Sinon, comment faire pour fixer 2 vis ? Faire un trou fraisé dans 1mm ?
Ou alors faire une plaque de 3MM et faire un encastrement de 1,5MM ?

[Galip]

Salut

l'inox est une galère à percer avec des forêts normaux. de mémoire, il faut des forêts au cobalt

alors pour la scie cloche, c'est compliqué.

Cordialement

Y'a des cloches HSS-cobalt aussi. Qui semblent efficace. J'avais galéré avec des forets merdiques et une perceuse anémique mais j'ai pas d'expérience ni connaissance significative sinon ... donc si les bons outils existent et sont pas trop chers, ou si on les as déjà faut pas hésiter.

[gumma]

Après c'est bien de pouvoir pivoter, j'avais vu ça quelque part mais au final je vois pas forcément l'utilité ???

Sinon, comment faire pour fixer 2 vis ? Faire un trou fraisé dans 1mm ?
Ou alors faire une plaque de 3MM et faire un encastrement de 1,5MM ?

Pivoter parce que tu n'auras pas mis le câble / l'aspi / l'inter là où il fallait . D'ailleurs, j'ai pris une plaque Kreg non percée car la pré-percée me posait problème avec ma table.

Et pour les vis, deux petites M2, ça doit le faire. Il faut pas grand chose pour éviter qu'un disque en inox ne rencontre une fraise qui tourne à 20000 tr/min
