Gabarit à tenon et mortaise (édit: vidéos + plan)

[Ace]

GENIAL ton gabarit.

[claude38]

j'attends la suite....
et les plans....

[Olink]

Super réglable dans tout les sens et en plus pil poil prêt pour aller dans la mortaise, Matthias à de la concurrence en France c'est bien.

Copalement

[bwed]

je m'abonne aussi. Ma fille demande si c'est avec cette machine qu'on taille les glaces en batonnet( plate et les bouts arrondis)

[SamuelM]

Super réglable dans tout les sens et en plus pil poil prêt pour aller dans la mortaise, Matthias à de la concurrence en France c'est bien.

Copalement

Merci pour tout ces compliments , celui-ci me fait particulièrement plaisir mais il est exagéré

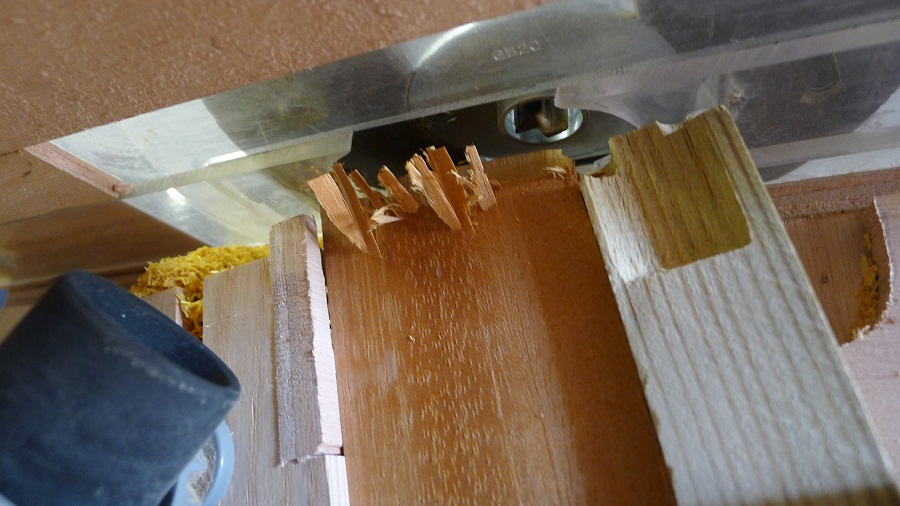

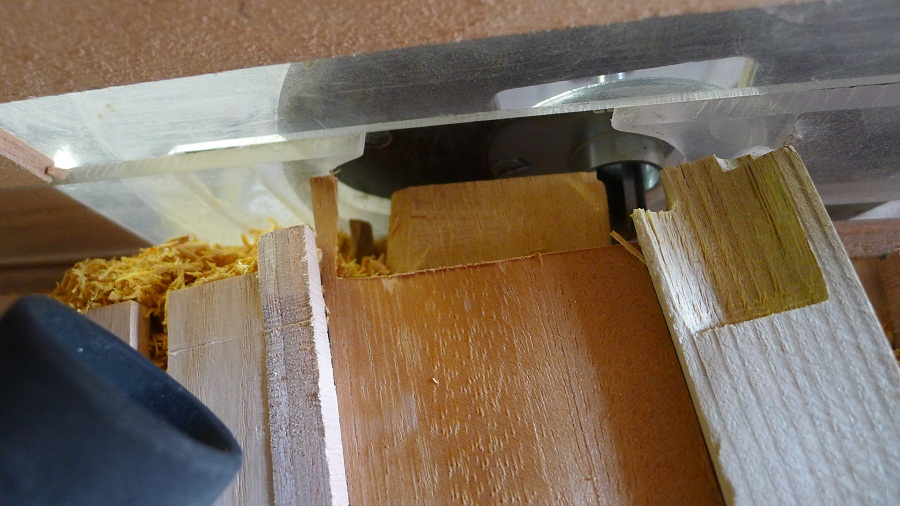

Voici les résultats des deux sens d'usinage ... ça se passe de commentaire

En opposition

En avalant

[Olink]

C'est mon avis qui n'engage que moi mais je trouve ton gabarit intelligent et très bien réalisé et idéal grande série. Pour moi c'est mérité

[Vulcano]

Ah oui c'est nickel ! Donc si j'ai bien compris le tenon fera toujours la même largeur ? Il y a juste la longueur qui varie .
Donc en admettant que l'on ai un bois plus large on fera deux tenons de la même largeur c'est bien ça ?

En tout cas ton gabarit est bien propre, bien réalisé et aussi bien pensé ... Je dis

++

Raph

[SamuelM]

Non il est beaucoup plus polyvalent!
Pour le moment j'ai deux inserts en plexi l'un mesure 30mm et l'autre mesure 42mm.
Dans la viédo à un moment je règle un espace de 16mm avec le pied à coulise, cela vient de ma bague qui mesure 20mm et ma fraise 12 mm. Avec ce montage je retire tout le bois situé à moins de 16 mm du plexi 16 = (12 + 20 )/2
Ce qui me donne avec l'insert de 42 mm: 42mm moins 16mm à gauche et à droite un tenon de 10mm

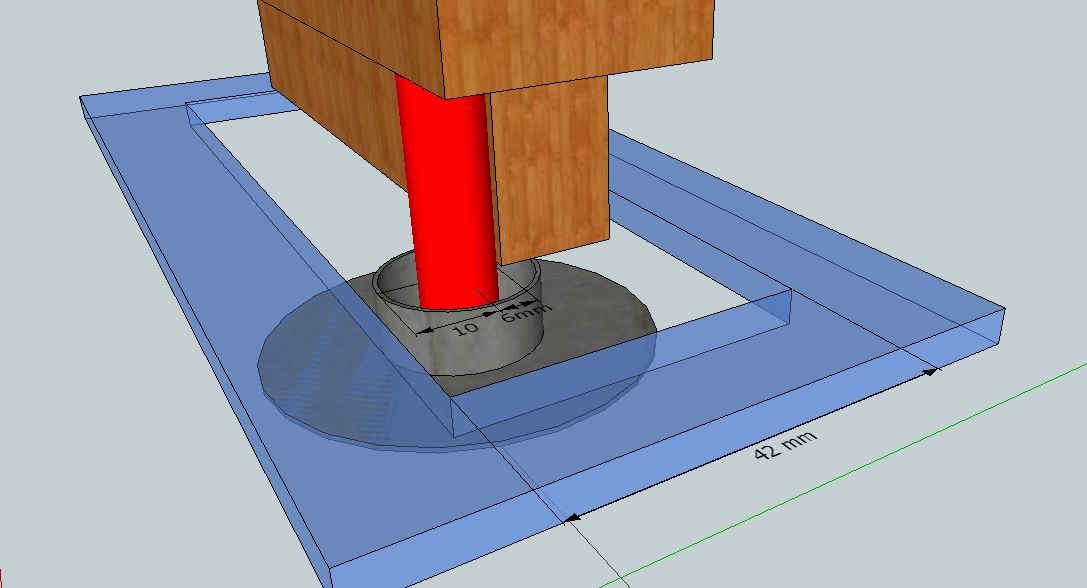

Un petit dessin car je sens que mes explications sont pourris

Donc avec une bague plus petite par exemple de 18 mm sans changer d'insert, mon tenon ferait 12mm.

Encore mieux sans changer de réglage, je mets une bague de 40 et une fraise de 8 et je fais une mortaise de 10 mm parfaitement adaptée à mon tenon même s'il était mal centré

PS: j'utilise l'insert de 30mm avec une bague de 30mm donc la machine est guidée linéairement et en réglant les butées en cp je fais des mortaises de la dimension de ma fraise

[Troispattes]

Bonjour

Un seul mot : GÉNIAL !
Tu as vraiment bien étudier ton guide.


Pascal

[vinzrider]

Super ces explications moi qui était bluffé par la video me voilla skotché par possibilités de ton gabarit !

Combien de bague de copiage possède tu ?

Peux tu nous faire d'autre explication/test avec des tenons plus mortaises sans dépointer le gabarit ! C'est le rève !

[François85]

Vraiment très astucieux de définir ses largeurs de tenon et mortaises avec ce gabarit/ bague de copiage , ça laisse un bon paquet de possibilités! j'adore !

[SamuelM]

Super ces explications moi qui était bluffé par la video me voilla skotché par possibilités de ton gabarit !

Combien de bague de copiage possède tu ?

Peux tu nous faire d'autre explication/test avec des tenons plus mortaises sans dépointer le gabarit ! C'est le rève !

Sur ma vielle défonceuse perle J'ai toute les bagues de 2mm en 2mm de 10 à 30 c'est un kit qui vient de chez Axminister. Le kit est moins cher qu'une seule bague Festool....
J'attends le kit d’accessoires pour l'of 2200 retenue par les douanes depuis 2 semaine à quelques kilomètre de la maison!!! et ensuite je vous fait une démo complète.
En attendant je monte le film de la construction!

[Tarif]

Cool. Merci.

[vinzrider]

Super ces explications moi qui était bluffé par la video me voilla skotché par possibilités de ton gabarit !

Combien de bague de copiage possède tu ?

Peux tu nous faire d'autre explication/test avec des tenons plus mortaises sans dépointer le gabarit ! C'est le rève !

Sur ma vielle défonceuse perle J'ai toute les bagues de 2mm en 2mm de 10 à 30 c'est un kit qui vient de chez Axminister. Le kit est moins cher qu'une seule bague Festool....
J'attends le kit d’accessoires pour l'of 2200 retenue par les douanes depuis 2 semaine à quelques kilomètre de la maison!!! et ensuite je vous fait une démo complète.
En attendant je monte le film de la construction!

Excellent j'ai trop hâte !

[SamuelM]

Excellent j'ai trop hâte !

Et moi alors!

En attendant je teste la fonction usinages répétitifs


Le premier cadre


Un joint pas le mieux ni le pire


Le résultat est déjà satisfaisant, mais il faudra tester la précision sur un bois bien corroyer car celui ci est destiné a une balustrade et n'est pas parfait.

[Antoine]

Eh bien, beau boulot !

Je n'avais pas pensé à l'arrachement des traverses en usinage en opposition !

[SamuelM]

J'ai bien fait de râler, le kit d'accessoires est arrivé aujourd'hui!



Je descends dans l'atelier avec la ferme intention de vous faire une super démo des possibilités de tenons et mortaise sans dépointer le gabarit.... mais...je n'avais pas anticipé que Festool dans ça grande très grande générosité ne fournissait que 5 bagues à copier: 17/24/27/30/40 ... je suis bloquer, je ne peux pas faire toutes les largeurs de tenon

Une petite explication pour les courageux
Mon insert mesure 42, pour vous faire une démo je voulais faire un tenon de 12, il faut donc 42-12 retiré 30mm de bois. 30 correspondant à la somme des diamètres de la bague et de la fraise.
C'est là que :
* avec la bague de 24 il faut une fraise de 6, j'en ai une mais dans ce cas la fraise est plus étroite que l'épaulement ça ne marche pas
* avec la bague de 17 il me faudrait une fraise de 13... j'en ai pas!

Dons je m'énerve, je vocifère contre Festool... quand je pense que le modèle de base il l'appel PLUS!!! Puis je me tourne vers mon lot de bague provenant de chez Axminister qui m'a coûter moins cher qu'une seule bague Fest... et je passe 2heures à trouver un moyen de les monter sur l'OF 2200




Par contre le résultat est à la hauteur du temps passé, les assemblages sont tellement biens qu'ils font SPLOUk! quand on les démonte.




J'ai également fait un assemblage avec tenon incliné, mais dans ce cas il faut modifier le réglage des épaulements entre le tenon et la mortaise

[vinzrider]

pour le SPLOUK et pour ton insert en plexi encore une belle preuve de débrouille !

Bon ben il va te falloir prendre de nouvelles fraises pour utiliser les bagues festool....

Merci pour le partage et post autant de photo que tu veux je kiff !!!

[vinzrider]

[quote
J'ai également fait un assemblage avec tenon incliné, mais dans ce cas il faut modifier le réglage des épaulements entre le tenon et la mortaise
[/quote]


Il faut modifier le réglage... hum hum pas vraiment compris ...

Les angles sont complementaires ?

[SamuelM]

Il faut modifier le réglage... hum hum pas vraiment compris ...

Les angles sont complementaires ?

Désolé j'ai un peu tardé à répondre!

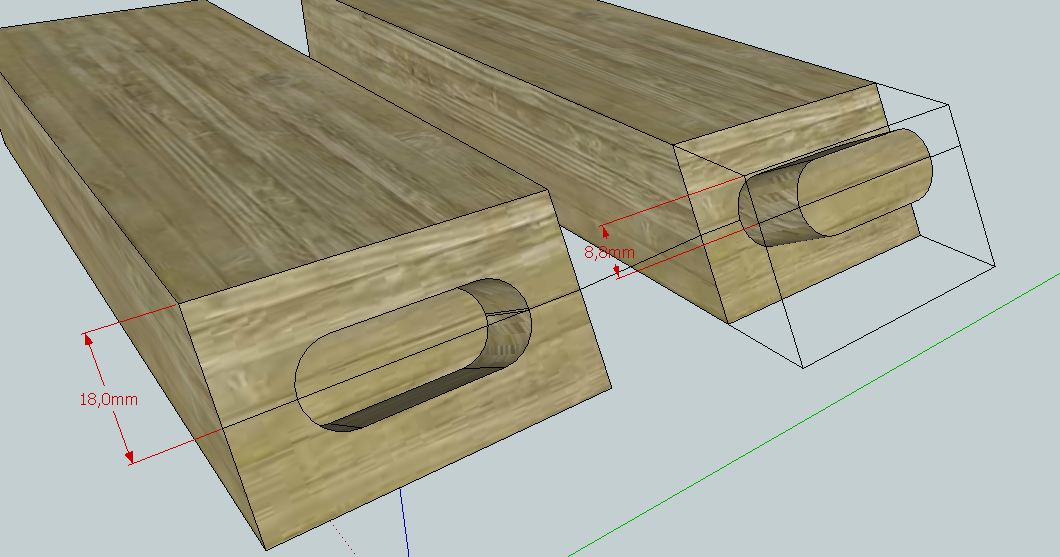

Quand tu fais un assemblage incliné comme sur la photo , Pour obtenir des épaulements identiques, il ne faut pas les mêmes réglages pour le tenon et la mortaises.
Je pense que l'image ci-dessous est bien plus explicite qu'un long discours, mais n'hésite pas si c'est tjs pas clair
