Gabarit à tenon et mortaise (édit: vidéos + plan)

[SamuelM]

Edit: Je modifie ce premier message pour rendre le fils plus lisible:

Ce gabarit fais l'objet d'un pas à pas sur le site de partage l'air du bois. J'y détaille, la conception et les réalisations qui ont précédées la construction du prototype

Une première vidéo un peut hâtive est disponible en suivant ce lien. Elle présente partiellement son utilisation. Une autre viendra bientôt la compléter.

une deuxième présente sa construction

Cette troisième vidéo, présente la réalisation complète d'un assemblage tenon et mortaise sans dépointer le gabarit

Enfin, j'ai longuement hésité à le partager, mais le plan est disponible sur l'air du bois. Je compte sur vous pour en retour partager vos impressions et vos améliorations.

--------------------------------------------------------------------------------------------------------------------------------

J'avais depuis plusieurs années un petit gabarit pour faire des mortaises


Il est précis assez pratique mais adapté à la semelle de ma défonceuse, l'arrivée de la remplaçante m'oblige donc à réfléchir à un nouveau gabarit.
Je souhaite que mes deux machines puissent être utilisées, le guidage sera donc effectué par des bagues à copier.

Après un petit tour sur le net je tombe là-dessus.

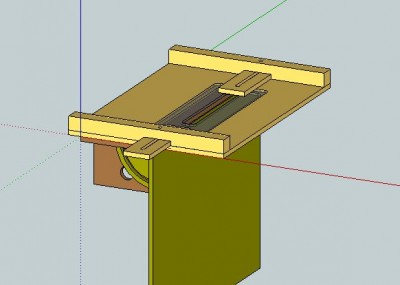

Vendredi soir je prends donc mon ordi et commence à dessiner

Dimanche soir elle est fini et j'ai pu faire quelques essais:

La photo n'est pas nette mais tout y est tenon/mortaise droite/incliné

Le forme des rainures de la tablette inclinable donne accès à tous les angles d'usinage sans aucun démontage

Pour faire les mortaises je peux utiliser les butées en plexi appuyées sur la bague à copier ou des butées en cp appuyées sur la semelle. Les butées en pléxi sont plus difficiles à utiliser, mais elles ont l'avantage de ne pas nécessiter de changement de réglage entre le tenon et la mortaise, l'alignement est assuré.


Vue de côté avec le réglage de l'angle


Les premier accesoires en pléxi


La machine installée en version longueur hors norme...


Je vous en montre plus sur son utilisation et sa fabrication un peu plus tard.

[Tarif]

Ca m'intéresse.

[Vulcano]

Ah il a l'air bien foutu ton système ! La classe ! Tu pourrais nous faire une petite vidéo ?

[Fylm]

Je m'abonne. C'est un sujet qui m'intéresse en détail.

[meles]

Voila un sujet qui devrai en intéresser plus d'un, abonnement également donc.

@+

[vinzrider]

Abonné !

[stephanedu14]

Bonjour a tous.
Un trés bon sujet.
C'est pas encore dans les projets immédiat,mais je mets en archives.
Je m'abonne de ce pas.

[Air1154]

Super interessant, à suivre

[SamuelM]

Aujourd'hui test grandeur nature...
Premier constat l'ensemble manque de rigidité, j'ai donc complété la structure... maintenant c'est ok


J'ai également mis une vis de réglage de la perpendicularité


Voici quelques images de l'utilisation et du résultat en attendant une petite vidéo:

Réglages


mise en place du bois


le résultat





il me faudrait des fraises hélicoïdales au carbure, mais vu le prix c'est pas pour tout de suite!
Demain soir je teste les mortaises, mais là je ne me fais pas de soucis

[Vulcano]

Donc si j'ai bien compris tu l'utilise toujours avec la même fraise et la même bague de copiage ?
Elle mesure combien ta fraise ?
Sinon le résultat a l'air top ! Mise a part le troisième tenon en partant de la droite ? Mdr ! Il n'est pas au centre ?
Sur ta Video tu nous montera bien le système de réglage en fonction du bois ! Car je ne comprends pas comment tu centre sur la largeur du bois ....
Sinon pour la répétition cela doit être le top ...
Bravo beau gabarit
++
Raph

[SamuelM]

Donc si j'ai bien compris tu l'utilise toujours avec la même fraise et la même bague de copiage ?
Elle mesure combien ta fraise ?
Sinon le résultat a l'air top ! Mise a part le troisième tenon en partant de la droite ? Mdr ! Il n'est pas au centre ?
Sur ta Video tu nous montera bien le système de réglage en fonction du bois ! Car je ne comprends pas comment tu centre sur la largeur du bois ....
Sinon pour la répétition cela doit être le top ...
Bravo beau gabarit
++
Raph

C'est un coffret de fraises de 90 mm venant d'ici
Je ne vais pas toujours utiliser les mêmes fraises mais dans mon cas je veux un tenon de 10mm mon gabarit fait 42 mm je dois donc utiliser une fraise et une bague dont la somme de diamètre fait 32mm ici une faise de 12mm et une bague de 20mm

Pour le 3ème tenon ... un seul commentaire , il faut serrer le rail !!

La vidéo détaille tout mais le montage c'est long!

Moins d'une minute trente pour usiner un tenon quand le gabarit est réglé, et encore c'est avec la vielle defonceuse! Avec l'OF 2200 et une fraise hélicoïdale ça doit se faire en moins d'un minute

[phozen]

Tu prends des commandes pour ce système?

[macbast]

C'est un Woodrat artisanal...

[SamuelM]

Je n'ai pas encore fait les gabarits pour réaliser des queues d'aronde mais c'est en projet

[sbu]

Moi ça fait deux semaines que ne suis sur mon tenon! Super ton gabarit, va peut être falloir que je my mette. Le temps consacré à la réalisation d'un gabarit est vite rentabilisé lors de son usage, on ne devrait jamais renoncer à en faire!
Merci encore de nous faire partager ton expérience

[SamuelM]

Ah il a l'air bien foutu ton système ! La classe ! Tu pourrais nous faire une petite vidéo ?

C'est chose faite la vidéo est là

[JujuC28]

Vraiment sympa. Beau boulot

[cuistot]

très beau gabarit bien fonctionnel bravo Sam

[Antoine]

Beau boulot !

Mais pourquoi usine tu en avalant ? Tu as peur d'entamer le tenon ?
On voit bien que la défonceuse a des "saccades".

Essaye de tourner dans le sens anti-horaire dans le gabarit. Il faudra appliquer légèrement plus de force à la défonceuse pour qu’elle suive bien le contour du gabarit, mais ça devrait être nettement plus confortable !

Et en évitant les saccades, tu évite aussi les butées qui bougent !

[SamuelM]

Merci pour cette remarque constructive, c'est bien observé, mais tu pense bien que j'ai fait des essais!
Travailler en opposition est plus agréable au niveau du déplacement de la défonceuse mais le maintient sur le guide devient difficile et ne pardonne aucune erreur, il faut pourtant faire beaucoup de tour avant de finir un tenon.

Il y à un énorme avantage à travailler en avalant, c'est que les fibres sont coupées en étant rabattues vers l'intérieur du bois, la coupe est net.
Si tu regarde bien la vidéo tu peux voir que ma fraise est un peu petite et qu'elle laisse dans les coins un petit peu de bois, à cet endroit je suis en plein bois, on peut considérer que je ne travaille plus en avalant et le travail est moins propre!
Et pour finir j'ai fait après la vidéo une bonne dizaine de tenon et j'ai compris qu'il faut laisser travailler la machine... je m'explique je la laisse descendre progressivement (sans chercher à descendre par marche à chaque tour) sur un tour je descends d'environ 5mm et je n'ai presque plus le problème de saccade.

Je vous tiens informé des prochain essais
