Un meuble à chaussures pour MADAME [Terminé]

[JJL57]

Merci Pilpoil

- pour nous parce qu'on aime bien te lire et que le clavier sans les doigts....

- pour Madame parce que ...... sans les doigts c'est moins bien aussi

Bon je suis déjà parti

[einnacl]

Celui que j'ai fait 30 cm de long sur 5 cm de large, pour les petites pièces je place à la fin du bois que je veus travailler, un bois matyr même épaisseur et largeur ce qui me permet de récupérer le bon morceau et le tour est joué

[meles]

Je viens de regarder la vidéo, c'est vrai que cela manqué de protection mais il a quand même les mains bien a 10 cm ds fers de la toupie ... Donc je trouve que cela va ! Et je pense quand cas de rejet il va tout lâcher et laisser partir la pièce de l'atelier .... Il n'est pas si bête .... Lol

Vulcano, ne crois pas ça, c'est tellement rapide que tu n'as le temps de rien.

Va voire cette video, jusqu'au bout, il y a un ralenti : http://www.youtube.com/watch?v=u7sRrC2Jpp4 , c'est avec un banc de scie, mais c'est kif kif avec une toupie.

Après tu comprendra mieux pourquoi il ne faut pas avoir sa main a l’arrière de l'outil.

Pour te donner une idée, un rejet, ça par dans les 200 km/h (chiffre glané de ci de la, mais à la limite, c'est pas très important (un outil de 100 mm ca tourne à 113 km, un de 150 à 170 km/h), donc avec les doigts à 10 cm, il ne faut que entre 15 et 30/1000 de seconde pour qu'ils soient devant l'outil (si je ne me suis pas gourré dans les calculs).

@+

[Vulcano]

Ok pour les doigts et l'éjection de pièce .... Mais je n'ai jamais été formé en menuiserie moi ... J'apprends sur le tas .... Et j'ai demandé une vidéo a Nicolas pour utiliser la toupie ....

Mais j'ai regardé encore une fois la vidéo pilpoil .... Ce que tu pourrais déjà faire dans un premier temps c'est déjà descendre ta planche au plus près de l'outil (celle avec les deux serre joints ) de façon a laisser juste un millimètre de jeu pour passer ta pièce .

Et prendre une planche de largeur de ta table (pour la longueur de cette planche ) et de 30 cm de large et fixer avec 2 serre joint aussi . Comme cela aucun risque de toucher l'outil ....

Je te fais 2 photos vite fait ....





Avec les deux planches en même temps , il ne sera plus possible de voir l'outil donc de le toucher .... Et tu pousse ta pièce avec un bois martyr et même taille .... Et cela ne te coûte rien ....

++

Raph

[meles]

Hello,
c'est le principe des presseurs, tu remplaces tes bout de planches par des peignes anti recul, et tu es paré

@+

[pilpoil]

je viens de tester l'entraineur,apparemment il marche jute une petite fuite d'huile et une roue a changer mais ou trouver ces roue en 130mm de diamétre ,puis je la retourner photo a venir

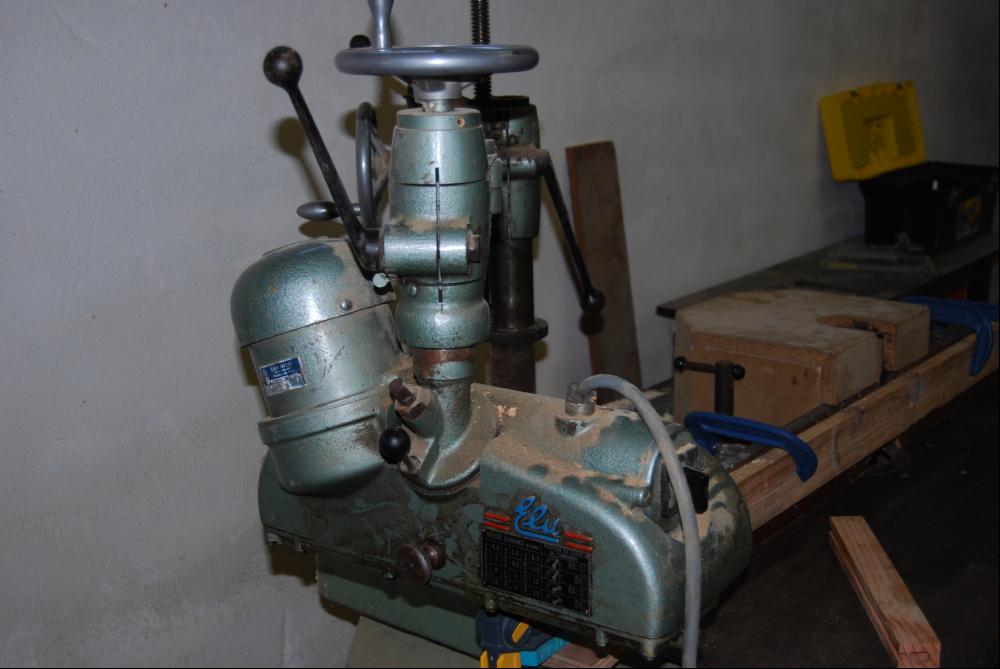

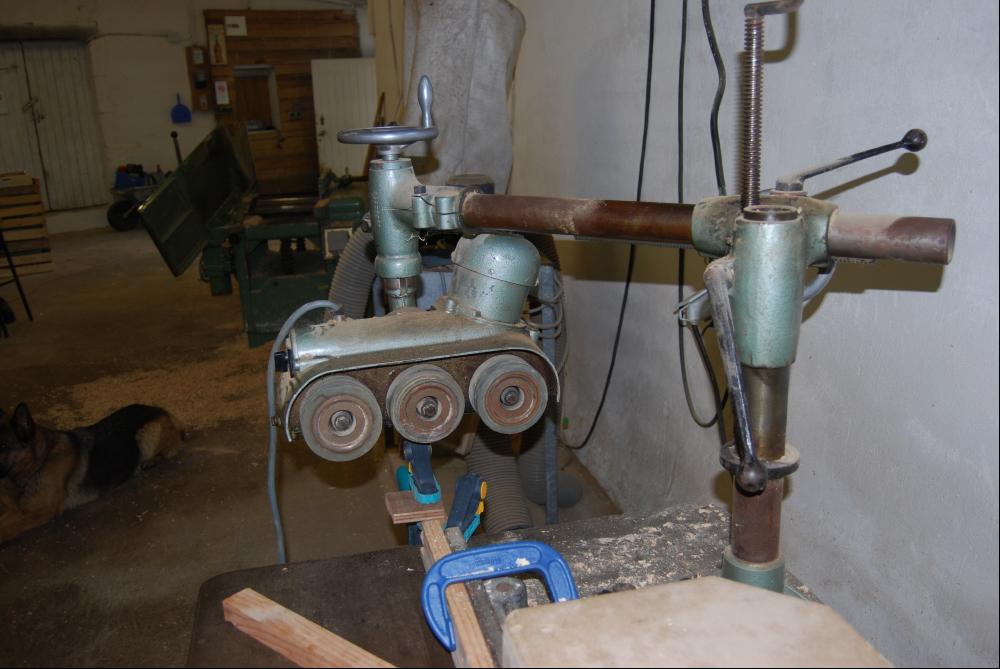

édit: voici les photo de l'entraineur

[pilpoil]

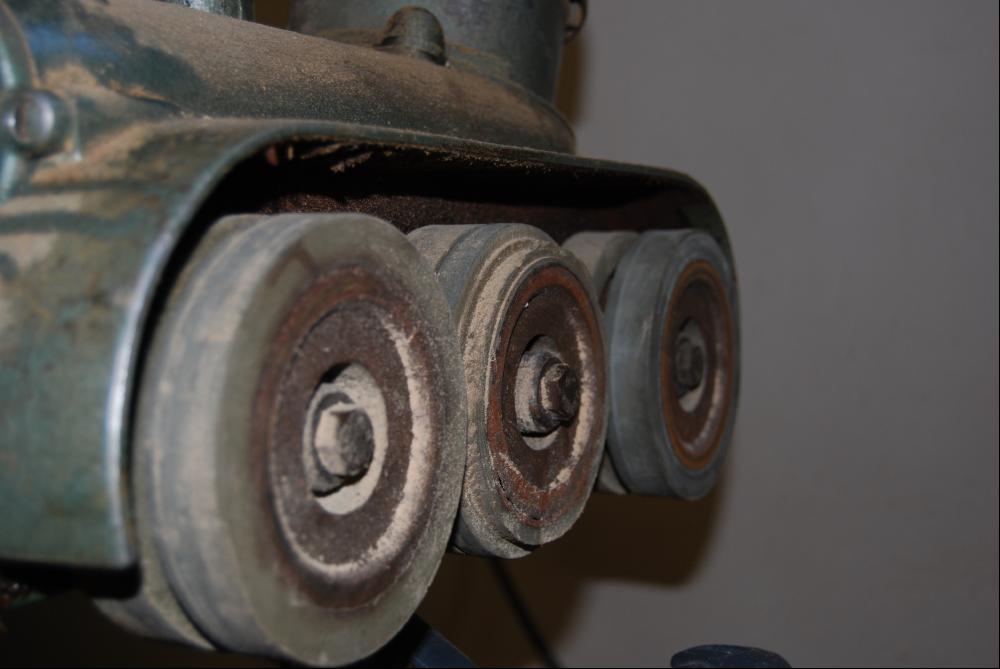

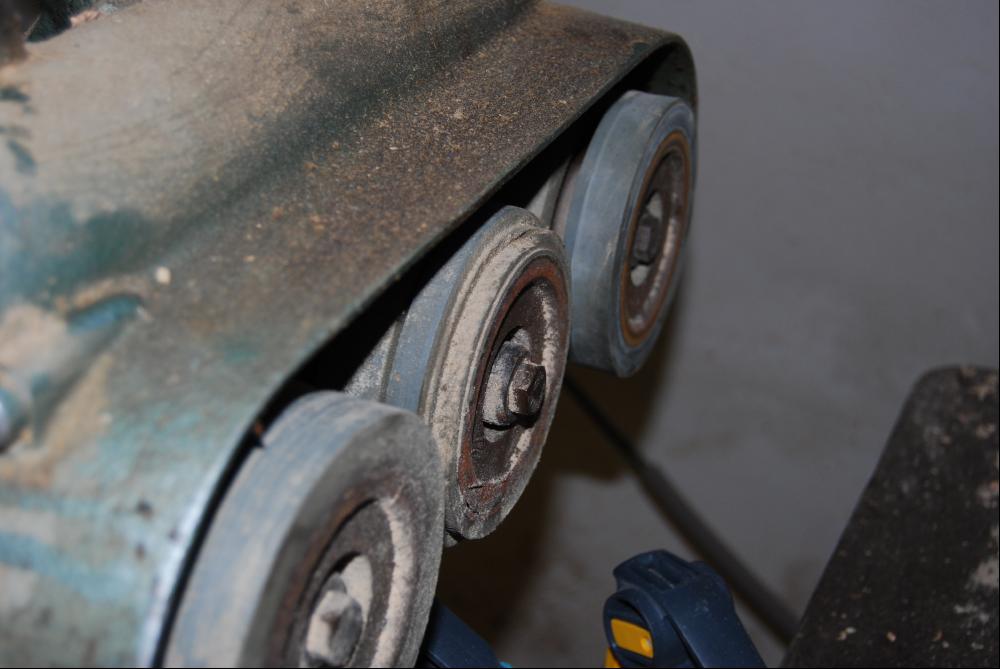

et mon probléme de roue en détail

je suis preneur de toutes infos concernant l'entraineur caractéristique marque elu 450mm de long,50 mm de large (mesure des roue),les roue 100mm ou 130 mm de diamétre au choix,2 vitesse avant,2vitesse arriére (x2 si changement de roue)

au vue de tout les sécu qu'il me manque et du travail a faire je préfére pour le moment remettre en route l'entraineur,le temps pour moi de réfléchir au presseur de sécurité alors est ce valable?l'entraineur peut-il servir dans tous les cas courant?,la section des bois est-elle limitée? bref toutes infos susceptible de m'aider a l'utilisation de l'entraineur,merci

[JJL57]

Oui l entraineur est une bonne soution pour toutes les operation de profilage rectiligne.
Pour le travail en bout de bois il ne te servira pas il faudra un chariot a tenonner et si la machine n en possede pas il faudra t en fabriquer un
Pas necessairement un chariot sur rails de guidage mais un traineau avec un tasseau guide dans la rainure de la table.
Si pas de rainure dans la table prendre appui su le bord de la table.
En faire un d abord avec un guide fixe rigoureusement a 90º et a l occasion un second avec un guide orientable et un secteur gradué.
Pour l entraineur il faut le positionner en sortie au plus près de l outil avec une legere tendance au pincement vers le guide de maniere a ce qu plaque naturellement le bois vers celui ci.
En hauteur il faut un serrage suffisant pour entrainer le bois et mettre un produit de glisse sur la table bien nettoyee au paravent.
Tu introduis ton bois à la main et des qu il est engagé et entraine par le premier galet tu lache tout et tu vas recuperer ta piece a la sortie lorsqu elle a quitte l outil et le dernier galet.
Ca va te changer la vie.
Pour tes galets abimes il faudrait voir si la marque elu existe encore et si elle peut te fournir de la rechange a prix raisonnable
Sinon il y a des societes specialisees dans le regarnissage de galet ou rouleaux en differentes matieres.
Du PU tendre serait l ideal.
PS demonte ton galet abime et regarde si tu peux le retourner.
Par la meme occasion demonte les tous et laves les tous au savon pour qu ils aient unmaximum d accroche
Il n y a ps d epaisseur mini pour l entraineur, tu aurais pu faire tes faux tenons avec. Il suffit de bien le regler.
Pour y arriver exerces toi aux reglages sans outil sur la machine.
Bon copeaux

[pilpoil]

merci pour tes précisions JJL57 j'ai essayé l'entraineur et c'est trés plaisant et trés sécurisant mon seul problème c'est cette roue je vais voir si je peut la retourner pour le chariot c'est bon on peut le voir sur une autre de mes vidéo ICI
merci encore a toi pour tes conseil

[macbast]

Felder fait des entraineurs avec roues de 80, 100 et 120mm. Tu dois pouvoir en trouver chez eux.

EDIT - J'ai trouvé ça chez eux... ici.

[JJL57]

Bien vu macbast apparemment d apres eux ce serait standard, mais il serait prudent de mesurer tes cotes sur un galet et de passer un coup de fil avant.
Ton chariot pilpoil en plus j avais vu ta video....autant pour moi.
Bon nous vla rassuré...mais ton idee de faire des videos est tres bonne ca permet de voir ce que tu faisbien et ce que tu fais de moins bien.
Les crtiques peuvent ainsi profiter a tous.
Il y a une personne sur ce forum il y quelques temps qui avait avouer s etre fait mordre par sa toupie, pas d une extreme gravite autant que je souvienne mais il s en est fallu de peu.
C est vrai que l entraineur ce n est pas un luxe et ca apporte un confort non negligeable.
Sans entraineur il faut absolument mettre des presseurs, quand il n y en a pas sur une vielle machine ceux a peigne en bois dur sont faciles a fabriquer et a mettre en place a condition d utiliser des serrages en C pas des trucs rapide qui risquent de se deserrer avec les vibrations.
De plus quand tu as des quantites ,l entraineur,ca vaut le coup de l installer sur la circulaire ou la degau.

[einnacl]

Bonsoir,
Tu vois Pilpoil tes vidéos apportent à tout le monde, et nous voilà rassuré, maintenant que l'on t'a bien mis la pression, vivement la prochaine vidéo...
Oui JJL57 il y a bien eu un membre de cdc qui a passé la main trop près, je m'en souviens car je venais juste d'avoir mon combiné et je regardais déjà de coin la toupie, ce qui n'a rien arrangé.
JJL57 Qu'est ce que tu veux dire par "des serrages en C"?

[pilpoil]

merci a vous,je viens de mesurer les galets les cotes sont de 100,120 ou 130 mm de diamétre x25mm j'en ai trouvé qu'un qui font du elu pour mon modèle le MVA29 c'est celui ci http://www.arnolddiffusion.com/boutique ... 29-34.html mais bon a 38€/ht piéce j'en ai 6 ça fait un budget,alors comme ce sont toutes les mêmes pour le moment je l'ai mis au fond,intervertit les 2 galet du même axe en plus j'ai des 130mm donc pas possible de changer qu'un galet mais bon pour le moment ça marche je ferais une tite vidéo d’essais pour vous montrer,merci pour la pression car cela faisait un moment que je voulais le faire mais sans trop d'envie maintenant c'est fait

[JJL57]

Pour einnacl
un serre joint en C c'est ça.

N'utiliser que ça pour serrer des pièces, guides ou gabarits sur une machine, tous les autres systèmes sont susceptibles de se desserrer avec les vibrations d'une machine.

Je pense à la lame voilée de Davidofo par exemple....
Même si beaucoup de machines ne vibrent pas en temps normal c'est une règle à respecter.
Au minimum en avoir 2 dans sa collection.

[pilpoil]

voila les premier tours de galets de mon entraineur

ESSAIE ENTRAINEUR

[einnacl]

Je ne connaissais pas, hé oui on ne peut tout connaitre, merci pour l'info, je note en haut de la liste des achats, il ne faut pas rigoler avec la sécurité!!

[einnacl]

Pas mal cet entraineur, et maintenant tu peux faire tous les tenons que tu veux en sécurité, bravo

[Lierne59]

salut pilpoil, une petite pub de 1967 tirée du journal "le bois national ". Je sais, tu aurais préféré que je te trouve le mode d'emploi ou une roulette de rechange... jamais content ce pilpoil

[nininbert]

un truc m'interesse . dans ta vidéo sur l'usinage des tenons tu as l'air d'avoir une petite perceuse grosse comme une sans fil mais avec un fil
c'est quoi comme marque?

[pilpoil]

bonjour nininbert c'est une visseuse skil ce modéle ci http://www.skileurope.com/fr/fr/diyocs/ ... use-a-fil/
