Application de la couche d'impression
67 Et c'est en train de sécher
68 A suivre

Super projet, avec des plans aussi détaillés et un projet aussi pensé je ne doute pas que tu réussisse !
Ca me rassure qu'il t'arrives des mésaventures avec ton outillage, pour moi c'est exactement pareil, beaucoup de déconvenues à surmonter et un apprentissage constant. Bon courage !

Bonsoir à toi

C'est du super beau boulot que tu as fait la ...
je trouve cela superbement réalisé.
chapeau!

Merci de vos retours et de vos encouragements.
Demain la face arrière du portillon pour les finitions.
Mais là, il faut le retourner, je dois faire appel à mon hunder local pour soulever les 90kg
Copalement

Bonjour,
Suite et retournement du portail sur la table.Et là je me pose de vraies questions pour le poids des vantaux du grand portail.Il est toujours possible de poser les structures et assembler les tabliers sur site.A voir.
Donc aujourd'hui ponçage, quelques joints mastic et application du primaire, et c'est tout parce que il faut attendre que cela sèche.
69 Quelques détails d' assemblage
70 71 72 73 74 Les jonctions ne sont pas parfaites, donc être + précis pour le grand portail.

J'aime beaucoup le style de ton portail et, en plus, je trouve vraiment que c'est du beau travail même si les jonctions ne sont pas toujours parfaites...

75 Ce détail est à revoir.La traverse haute recouvre les montants, du coup les bois de bout de la traverse sont apparents et ce n'est franchement pas top.
76 77 Je suis toujours preneur de vos critiques, conseils et suggestions.

A suivre
Th*

Merci Regine de ton retour.
Oui les traçages obliques ce n'est vraiment pas évident de tomber pil poil sur le bonne angle.J'ai du au premier usinage refaire complètement l'écharpe.Mais ça devrait rentrer.
Copalement

Bonjour,

C'est après avoir publié mon post sur la chaise Ritweld que je découvre que tu viens d'en faire une également! Etonnant, les coincidences...

J'aime beaucoup le bureau pour ton gendre. La aussi, c'est exactement ce que je pensais faire... . Nous avons des goûts communs.

Par contre, je suis effaré que tu n'aies pas pu faire ton portail comme tu le voulais avec des lames horizontales, ce qui aurait été superbe! Il faut une autorisation pour une portail ? Donc, on peut mettre un affreux portail en fer forgé, style faux bourgeois du 19 ième siècle, ou peindre sa maison en rose, mais on ne peut pas mettre des lattes horizontales sur un portail ? Et tout cela, parce qu'un rigolo de fonctionnaire municipal sans culture et sans goût en a décidé autrement ?

Je suis ce pas à pas depuis son début et vraiment," chapeau". Très beau travail.

Merci Alain pour ton passage et ta patience C'est de l'encouragement pour entreprendre prochainement le grand portail.
Oui Kantaro il faut une autorisation de travaux pour remplacer un portail et je suis le seul c** du lotissement a l'avoir fait.Pas de lames horizontales et pas de portillon indépendant Je passe outre, je négocie, je régularise, ....
Tu remarqueras que mes lames sont bien assemblées à l'horizontale.
Pour le bureau si cela peux t'être utile je peux te transférer le plan sous Sketschup.
Encore bravo pour ta chaise.
Copalement

Bravo TH60 pour ton portail.C'est du beau travail
Antoine

Bonjour,
Antoine merci pour ton passage.

Hier, fin du portillon !!
Égrenage et application de la première couche de lasure.La couche de finition se fera sur site, portail posé.
78 Je vais donc pouvoir l'entreposer à l’extérieur et du coup décongestionner l'atelier et passer à la fabrication du grand portail dans la foulée.
Comme je l'ai expliqué au début de mon post, ce portillon devait me servir d'apprentissage avant d'entreprendre le grand portail.Donc l'heure est au débriefing.N'ayant pas eu beaucoup de critiques ou de suggestions je me ferais donc mon auto critique.
Le dessin c'est théorique, de visu certains détails sont a améliorer voir à repenser.
En règle générale revoir la méthodologie pour obtenir des assemblages parfaitement jointifs.Il faut vraiment que j'y apporte un soin particulier, même si après lasure les défauts restent discrets.
Un des objectifs de la conception des assemblages était de limiter la stagnation de l'eau
79 Traverse basse sur montant Sur ces deux photos 79/80 on constate cet entre filé entre montant et lame.Un cordon mastique a déjà été appliqué sur la face avant du tablier pour éviter le pianotage des lames.Du coup dois je laisser en l'état pour ventiler ou refermer par un nouveau cordon mastique.
80 Recouvrement du montant sur l’arrière du tablier 81 Nœud d'assemblage de la traverse basse, le montant et l'écharpe Ce détail ne me satisfait pas , trop compliqué et pas forcement efficace.
82 Sur ces deux dernières photos, j'ai apporté une modification en cours d'exécution.A savoir évider la barre écharpe de 1 cm du tablier, ce qui permet de ne pas faire obstacle au ruissellement de l'eau.Je pense appliquer le même principe sur le détail de la photo 81, en évidant de la même façon la traverse basse.Et régler en partie le problème de la photo 79
83 Et comme observé sur le fil précedent, revoir l'assemblage des montants sur la traverse haute.
Voilu mon niveau de réflexion, il y en a surement d'autres et merci par avance de me faire part de vos suggestions ou remarques et critiques
Copalement
Edit.Gros problèmes pour rédiger
Texte qui disparaît à l’aperçu ou à l'envoi.Et photos qui ne se mettent pas dans le bon ordre.
J’espère que cette foi c'est bon

Bonjour
et joyeuses fêtes de Noel à tous.

Bon Noël à tous.

Bonsoir,
Cette semaine de fin d'année a été consacrée au corroyage des pièces du grand portail.15 kg pour les + grosses pièces, mon dos risque de m’empêcher de faire des folies dansantes ce soir.
86 Mise en situation de la zone de travail et là, ce n'est pas la dimension du portillon, impossible de travailler autour.
88 Donc j'inverse le foutoir de l'atelier.
89 90 91 Mise à part de "poursuivre" le rangement de l'atelier(Oui, parce que j'ai déjà commencé à ranger) l'espace de travail est acceptable.
Donc prêt à démarrer le portail dés le 2 janvier 2017.

Bonne fêtes de nouvelle an et bon réveillon à tous
Th**

A tous, bonne année 2017
Pour moi 2017 c'est parti

Bonjour,
-6/-10° dans l'atelier.
Donc BET au coin du feu, c'est plus confortable et je récupère des fêtes.
Stade du travail d'atelier, coupe à longueur des pièces.
Le portail s’enserre entre deux piliers existants, et les plans initiaux n'ayant pas pris en compte les ferrures définitives, reprise des plans et empilement de côtes.+ Reprise des modifications énumérés lors du débrief du portillon.
Je commence par positionner les ferrures, en prenant en compte les jeux de réglage.
92 93 94 Les ferrures positionnées, je réampile les composants aux nouvelles dimensions.
95 Vue arriere
96 Vue de face
97 Donc prêt à reprendre le travail en atelier dés demain.
A suivre
Th**

Bonjour,
Je reprend mon pas à pas, la fraîcheur de l'atelier n'a pas été très encourageant, mais ça avance.

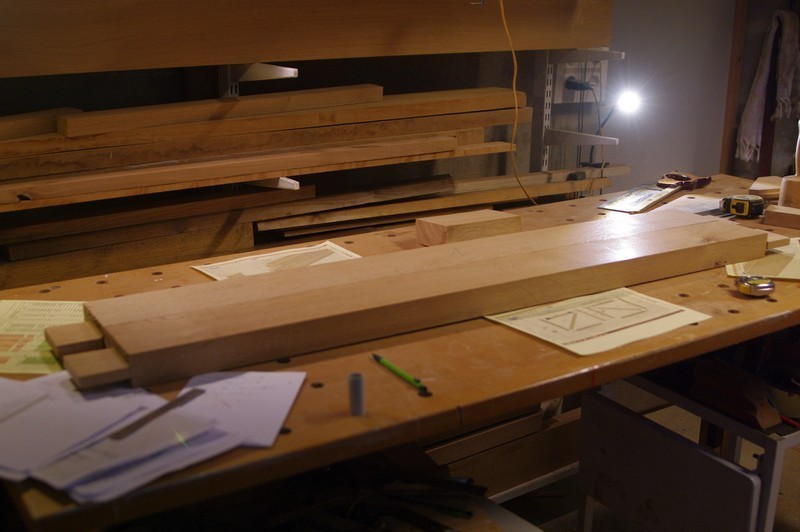

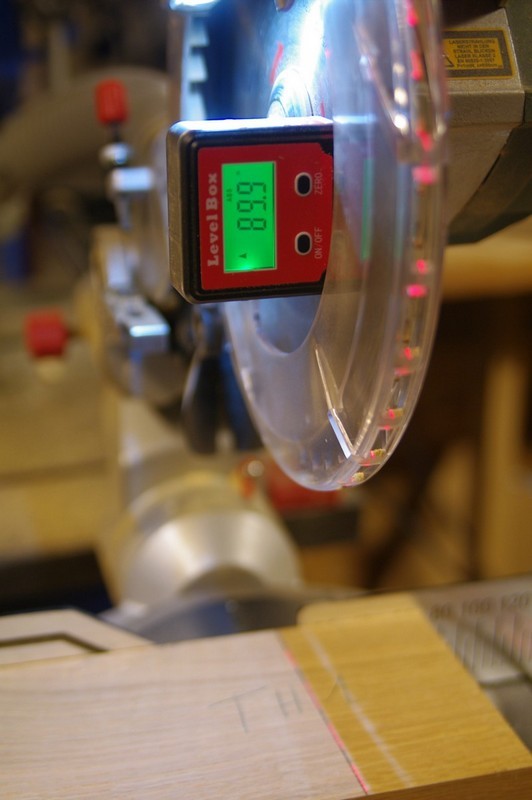

Présentation des réjouissances. Les traverses comportent les tenons, donc dans l'ordre de marche je commence par ces dernières. Pour les tenons vu la longueur des pièces, je ne peux les charioter à la scie sur table, donc je fais un essai sur une chute à la scie radiale. L'essai est concluant aprés reglage minutieux de la machine.

La difficulté est d'exercer une pression constante sur le trais de scie pour corriger le jeu exercé sur le bras de la scie. Le résultat est satisfaisant mais sans +, le premier tenon a été foiré.
