A.T · Message par **A.T** » 05 janv. 2017, 16:59

turbalf a écrit :Hello,
Le filetage est traversant sur les petits dogs.
C'est quoi des spigots ?
@+

Turbalf,

Voici ma réponse avec beaucoup de retard

Un spigot est un connecteur utilisé dans les métiers de l'image et du son qui sert a assembler différents accéssoires ou équipemements (par exemple : un bras magique articulé, une perche, un trépied, un tripod, une rotule amovible ...) à des appareils (APN, caméra, flash ...).

Pour illustrer mon propos et rebondir sur ton dernier post, je te présente ma réalisation "outils informatiques embarqués (OIE)"

en position trépied.

[Détail : Blackberry Passport SE + MENGS JZ-01 1/4 support smartphone + Adaptateur support microphone Onstagestands CM01 + LD Systems D800 Adaptateur Filetage 5/8" vers 3/8" + Manfrotto MSY0580A Dado Kit + Spigot short adaptater 147 ou 125 ].

Deux spigots et leur réferences sont mis en évidence sur ma photo.

Plus largement, ils en existent d'autres (Image web).

Je souhaite aussi configurer mon ensemble en position MFT.

Pour cela, je dois encore commander les aligneurs : dogs small (Axminster) ou bouton D30/20 ( Assistent).
Puis, je vais tâcher d'assurer les connexions suivante : Manfrotto Dado Kit + spigot ( filetage 3/8 ou 1/4) + dogs ou D30/20 + trou MFT 200 mm + bouton de serrage (dit poignée de sécurité Festool).
Mais pour ce faire, je dois bricoler quelque chose par empirisme

... au moyen peut-être du Gabarit de perçage "Big Gator Tools V-drill en métrique ou Imperial" et de mèches taraudeuses.

: dg337-bits-taps_large.jpg (65.06 Kio) Consulté 3289 fois

Au final, si ça ne donne rien, j'opte pour un dispositif avec pince de serrage pour clamper basiquement mon set "OIE" à un établi.

A.T · Message par **A.T** » 05 janv. 2017, 17:13

Turbalf,

Ah ! Et bravo pour ton travail d'aménagement de ton atelier qui - au fur et à mesure - dévoile un peu du caractère de son hôte.

patrice42440 · Message par **patrice42440** » 09 janv. 2017, 11:26

Bonjour et surtout bravo pour la qualité de ton travail! On voit bien le prof de maths!
Juste une question: où as-tu acheté le système Festool pour rendre ta règle de sciage "fixe et mobile"?
Il est évidemment possible de la faire jouer en hauteur, mais jusqu'à quelle épaisseur?
Merci d'avance et continue à me donner des idées!

Francois23 · Message par **Francois23** » 09 janv. 2017, 18:26

Où peut on trouver un aussi long tuyau pour aspirateur ?
C'est de l'equipement Bosch ?

FMJ · Message par **FMJ** » 09 janv. 2017, 21:10

Punaise, que je suis c.... tu viens d'éclairer la pauvre chandelle. J'ai également l'excellent guide Gator mais jusqu'ici je n'avais pas été fichu de penser que je pouvais l'utiliser avec des tarauds (j'utilise une autre guide très merdique). Ah la force de l'habitude .... Quelle buse! Merci pour cette astuce.

turbalf · Message par **turbalf** » 09 janv. 2017, 21:45

Merci les bricoleurs pour vos comms !
Les morceaux de système festool ont été commandés sur http://www.piecedepro.fr/
Les références sont sur ce post, encore merci à ThReM !
http://www.copaindescopeaux.fr/forum/am ... 16195.html
Pour l'épaisseur de coupe, faudrait que je vérifie mais au moins 4-5 cm donc largement assez pour moi.
Si j'y pense la prochaine fois que je descend dans ma grotte je mesure !
Merci A.T pour les infos sur les spigots, en fait je savais ce que c'est, mais juste pas le nom !
Pour le tuyau d'aspi c'est effectivement un Bosch, trouvé sur amazon :
https://www.amazon.fr/gp/product/B00GFQ ... UTF8&psc=1
ça coûte une blinde mais c'est vraiment ultra-pratique d'avoir le tuyau qui reste accroché au plafond pour les outils et l'autre à côté de l'aspirateur prêt à être connecté pour aspirer au sol.

Francois23 · Message par **Francois23** » 10 janv. 2017, 17:45

turbalf a écrit :Pour le tuyau d'aspi c'est effectivement un Bosch, trouvé sur amazon :
https://www.amazon.fr/gp/product/B00GFQ ... UTF8&psc=1
ça coûte une blinde mais c'est vraiment ultra-pratique d'avoir le tuyau qui reste accroché au plafond pour les outils et l'autre à côté de l'aspirateur prêt à être connecté pour aspirer au sol.

Ha oui, quand même !!! Aussi cher que le Festool...
Une question : tu n'as pas pensé à utiliser un tuyau de centrale d'aspiration ? Bcp moins cher et recoupable ou à la longueur voulue ?

patrice42440 · Message par **patrice42440** » 10 janv. 2017, 18:10

Je vais peut-être dire une connerie, mais du tuyau flottant de piscine pourrait peut-être faire l'affaire non?

Francois23 · Message par **Francois23** » 10 janv. 2017, 18:16

patrice42440 a écrit :Je vais peut-être dire une connerie, mais du tuyau flottant de piscine pourrait peut-être faire l'affaire non?

Trop fragile
C'est une connerie

patrice42440 · Message par **patrice42440** » 10 janv. 2017, 18:23

Francois23 a écrit :
patrice42440 a écrit :Je vais peut-être dire une connerie, mais du tuyau flottant de piscine pourrait peut-être faire l'affaire non?
Trop fragile
C'est une connerie

OK...je sors! mais j'essaierai quand même na!

turbalf · Message par **turbalf** » 10 janv. 2017, 21:46

Effectivement le prix du tuyau pique un peu et j'ai un peu hésité.
Après adapter un bout de tuyau pour que ça ne s'emboîte pas correctement ni dans l'outil ni dans l'aspi et perdre trois heures à le faire plus le temps de trouver les bons embouts... au final même pour économiser une centaine d'euros je ne le sentais pas trop !

turbalf · Message par **turbalf** » 21 janv. 2017, 22:26

Salut à tous !
Petits bricolages...
Le premier a été fait avant mon atelier, donc dans mon garage en bordel !
L'objectif : refonte complète de la partie multimédia du salon, à cause de deux petites grumelles qui touchent à tout et surtout au matos de papa !
Solution : fabrication d'un meuble sur mesure qui mettra tout ça à l'abri, on en profite pour suspendre la TV avec un support spécial erard standit, que le meuble devra intégrer et on change les enceintes colonnes pour des murales.
Le tout sera articulé pour pouvoir accéder au matos qui y sera caché, et piloté par hub Logitech.
Le gros ampli est déporté dans un meuble derrière le canapé, que j'ai dû aussi un peu customiser et qui n'est pas présenté ici.

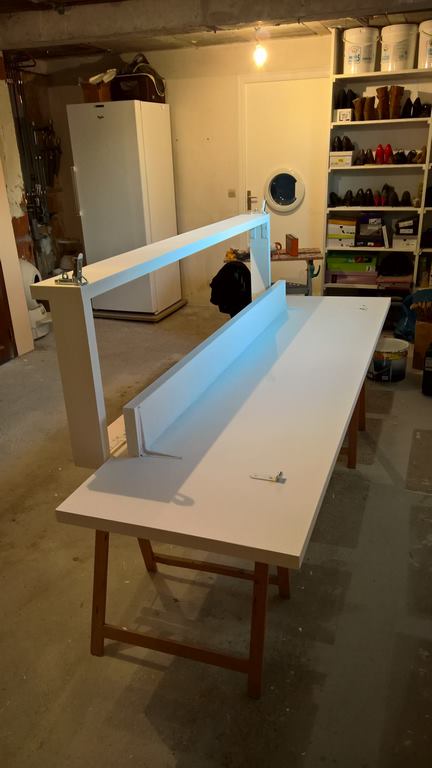

La structure en cours :

Il y a un cadre qui viendra se fixer au mur, ajouré pour le pied du support TV, avec de grosses charnières en bas qui soutiennent la grosse planche qui sera en façade.
En bas de cette planche une bande fixée à l'équerre pour y "poser" les appareils multimédia, sécurisés avec des équerres ou avec les moyens du bord.
Cette bande sera percée un peu partout pour permettre les branchements.

La vue une fois posé dans le salon, ouvert avec tout le bazar (qui a changé depuis) :

Evidemment niveau finition c'est niveau petit joueur, je n'avais pas tout le matos que j'ai maintenant et ça a été fait à la fois à temps perdu et en urgence !
Après c'est caché donc ça fait le job c'est le principal !
On passe les câbles comme on peut en s'assurant qu'il n'y aura pas de soucis lors de la rotation de la planche.

Et une fois refermé (sécurisé avec goupilles dans les fermetures), tout est à l'abri, la partie supérieure du cadre a été renforcée avec deux tubes carrés vissés par dessous et peut ainsi supporter sans broncher l'enceinte centrale, le téléphone et la base de recharge de la zapette, une bande de led programmable hue se charge de l'ambiance et les grumelles ne risquent plus de tripoter quoique ce soit.
De par la disposition verticale des éléments, la profondeur du tout est très raisonnable, ça évite de "bouffer" la pièce et pourtant tout y est et en plus je trouve ça à la fois unique et beau !

turbalf · Message par **turbalf** » 21 janv. 2017, 23:00

Autre bricolage, plus récent cette fois-ci, c'est trois fois rien mais comme je ne fais pas grand chose de plus je le mets quand même !

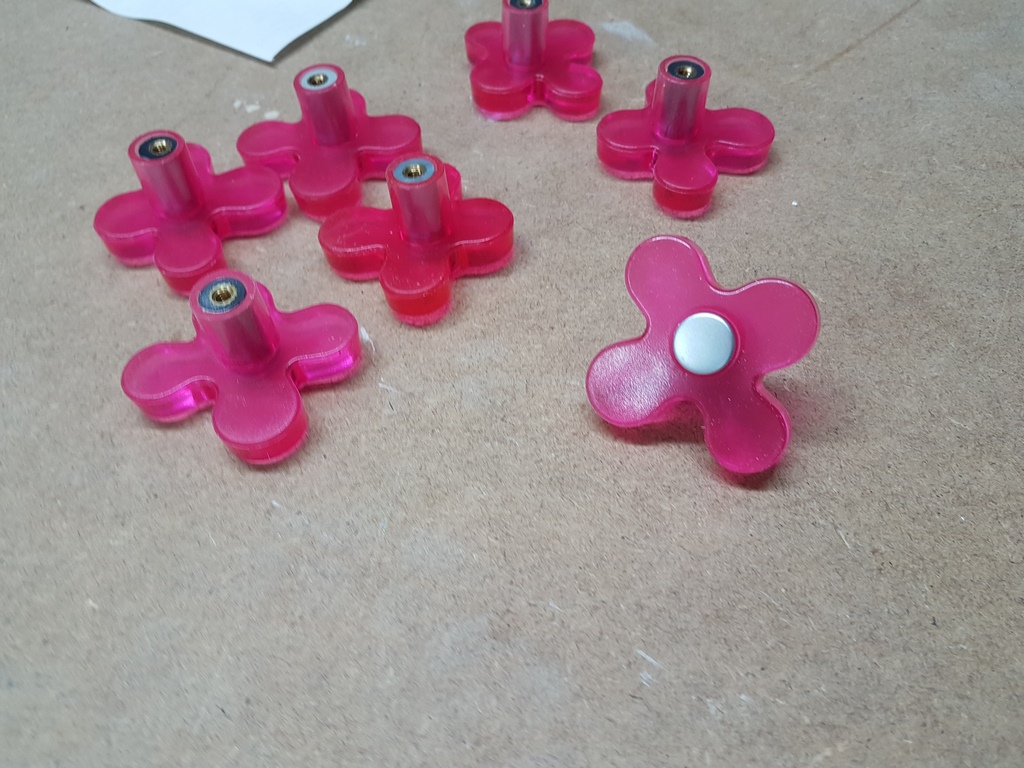

Encore un bricolage pour les grumelles, elles ont un jeu en plastoc composé de plusieurs parties qui ont tendance à se faire la malle.
Pas moyen de les coller, c'est tout évidé derrière donc ça ne prend pas.
Solution : découpage d'une plaque et vissage (ok c'est un peu bourrin !).

Le jeu assemblé :

La plaque une fois découpée à la taille, du coup facile avec la table de sciage, et je me suis dit que ça serait l'occasion de sortir ma défonceuse pour adoucir les bords donc mise en place dans ce but :

Et c'est là que j'ai inauguré une nouvelle fonction de ma table : la tranchée de défonçage !
En effet, pour obtenir le rendu que je voulais avec ma fraise à roulement, l'axe de cette dernière descendait plus bas que la planche à défoncer, et plutôt que de me mettre au bord de la table avec la défonceuse à moitié dans le vide, j'ai fixé la planche à la table de sciage (du coup de défonçage) avec le bord à rectifier au dessus de la tranchée existante (profondeur 8mm environ), avec une chute fixée de l'autre côté pour pouvoir bien mettre à plat la défonceuse.
Avec les T-tracks incrustés c'est un jeu d'enfant (de circonstance me direz-vous) de tourner la plaque sur les 4 bords à usiner.

Une fois de plus bien pratique l'aspiration au plafond, et voici le résultat :

Et une fois le tout vissé, avec de petits vis inox à tête bombée pour éviter tout risque de blessure pour des petits doigts :

turbalf · Message par **turbalf** » 21 janv. 2017, 23:05

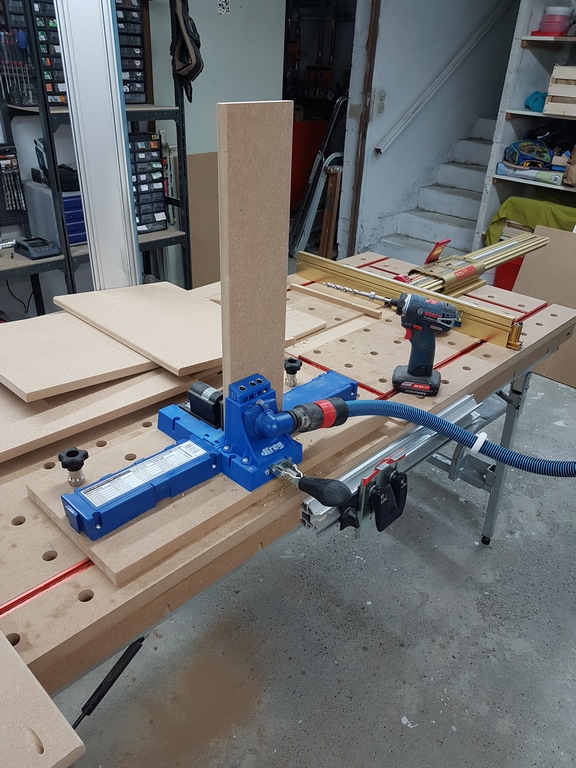

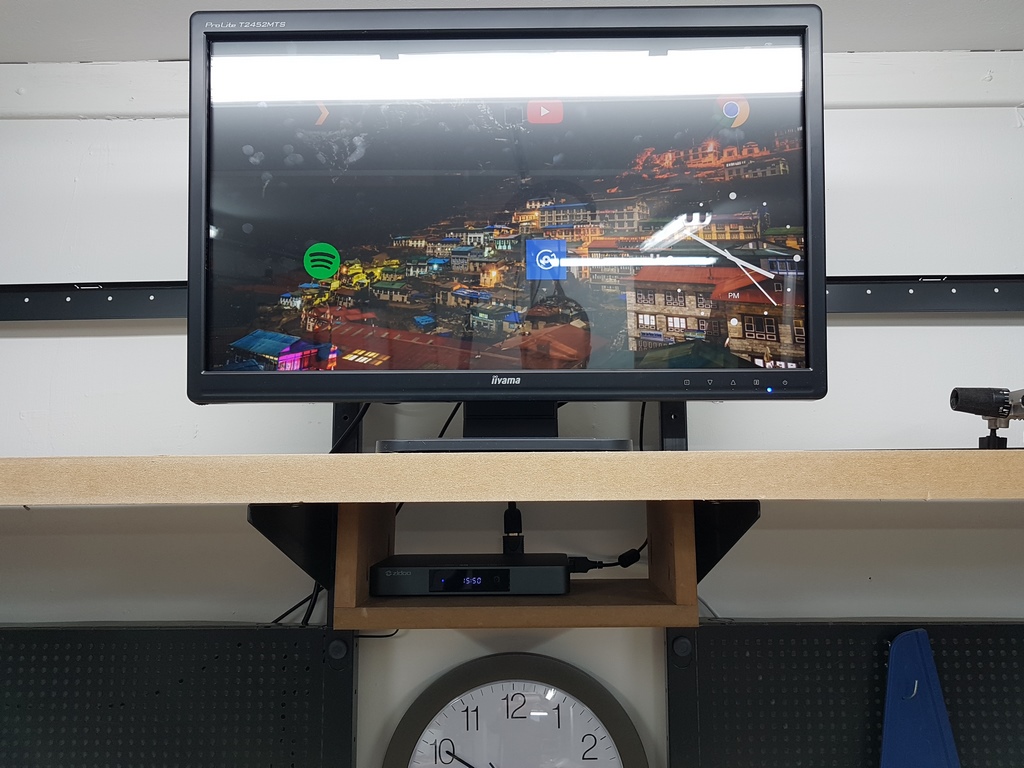

Et pour finir, petite niche vite fait à l'aide du gabarit kreg pour mettre à l'abri mon lecteur multimédia dont le récepteur IR n'aime pas trop la lumière directe des néons (y en a 5 dont un gros en plein devant, d'ailleurs on le voit en reflet sur l'écran).

Du coup il n'est plus en ligne directe avec le néon et la télécommande déconne un peu moins !
Mais ça n'est pas encore fantastique, va falloir que je trouve un truc genre fermer complètement et utiliser une Logitech à hub qui n'aura pas ces perturbations car dès que j'allume la lumière ça merdouille !
A moins que des filtres qui ne laissent passer que les IR existent ?

Bon we à tous !

turbalf · Message par **turbalf** » 15 févr. 2017, 22:27

Salut les boiseux !
Ca fait un moment qu'on en parle avec super maman, du fait que nous aimerions réhausser nos poupettes pour partager quelques activités supplémentaires.

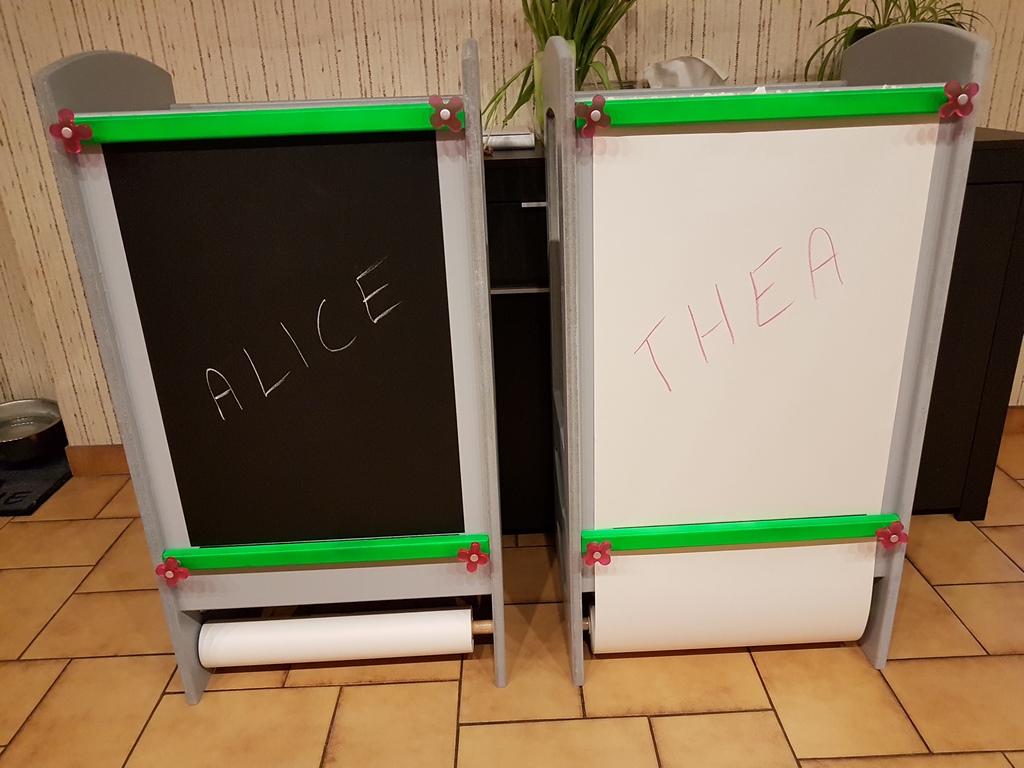

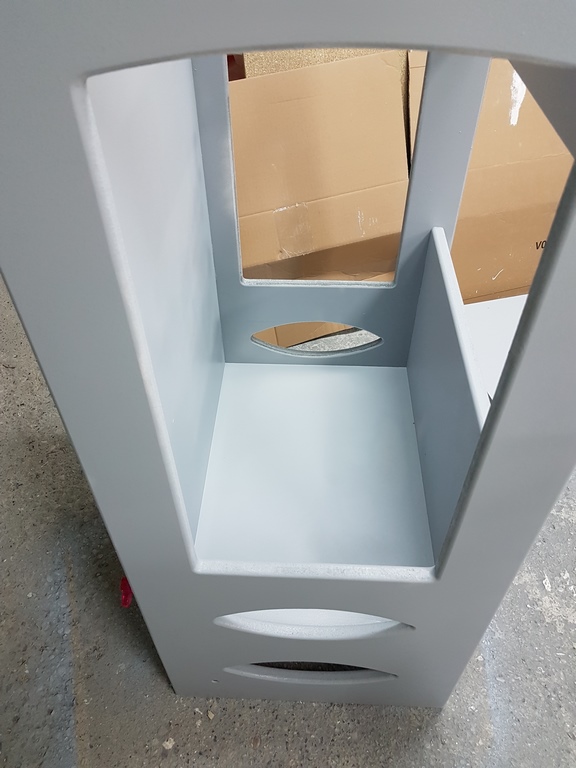

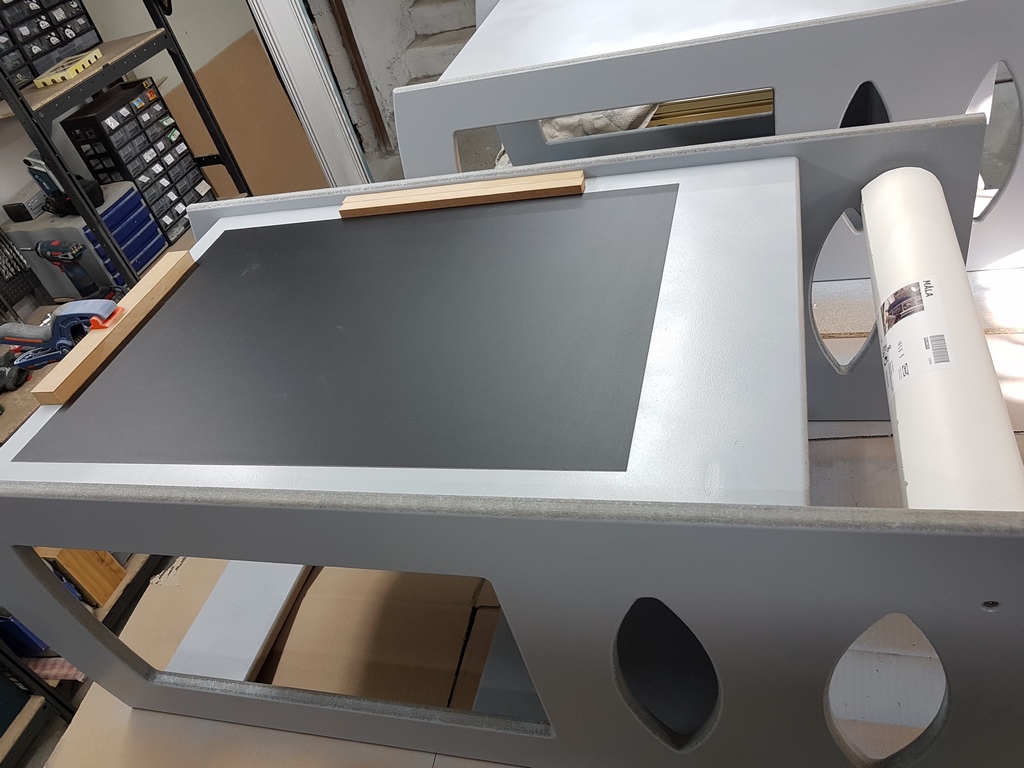

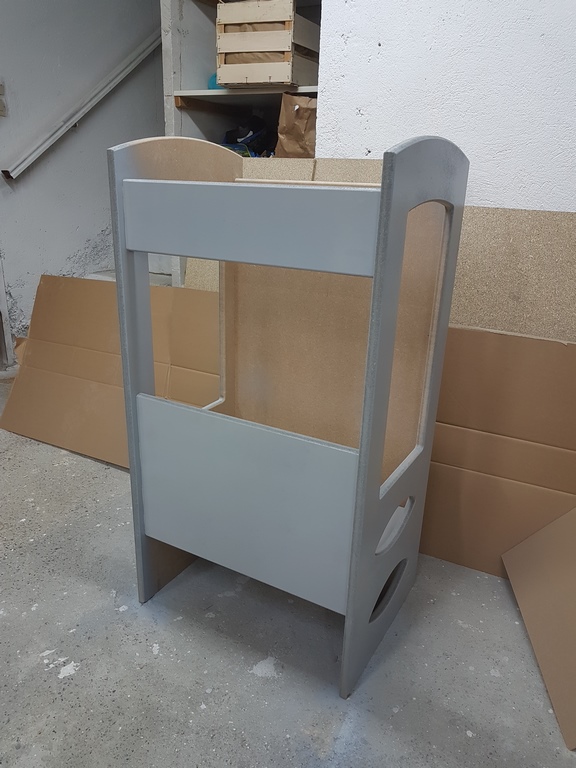

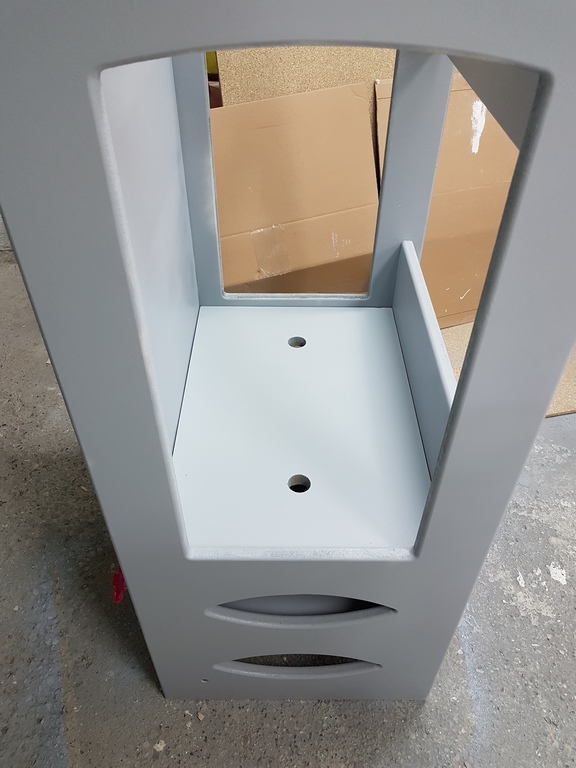

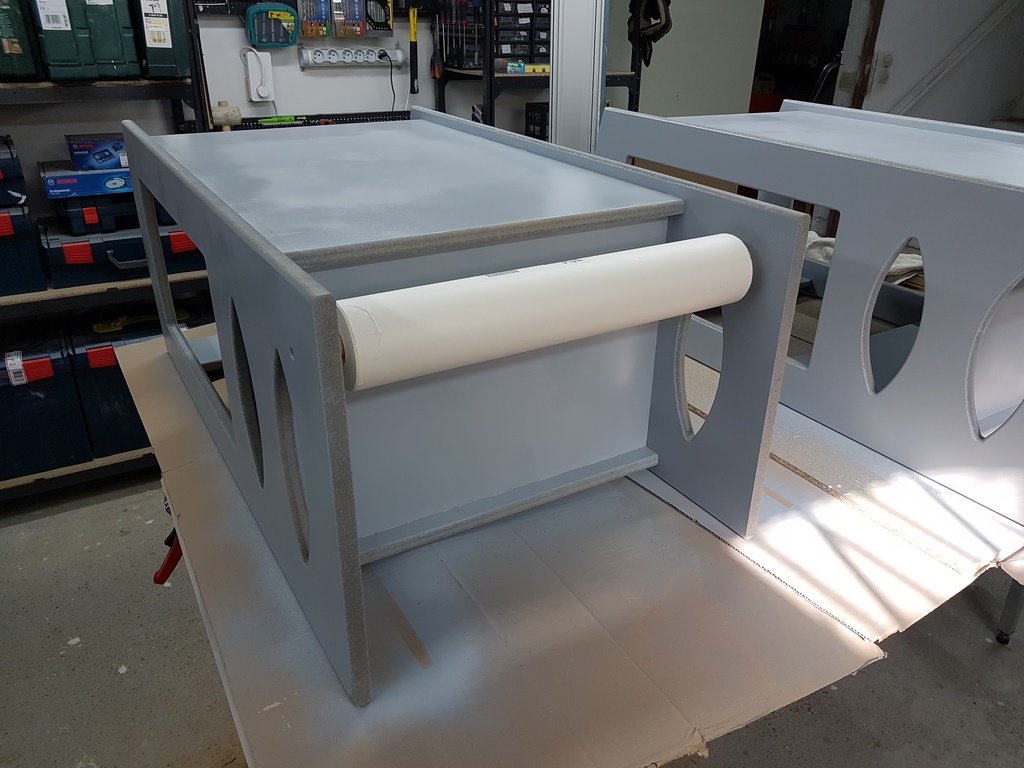

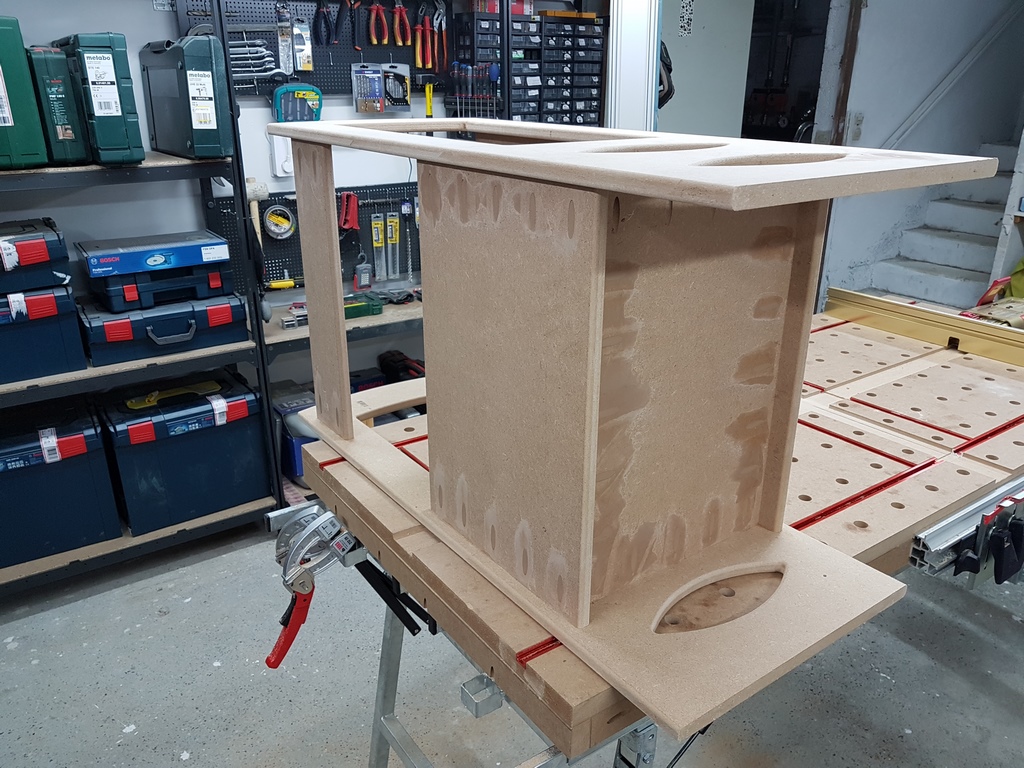

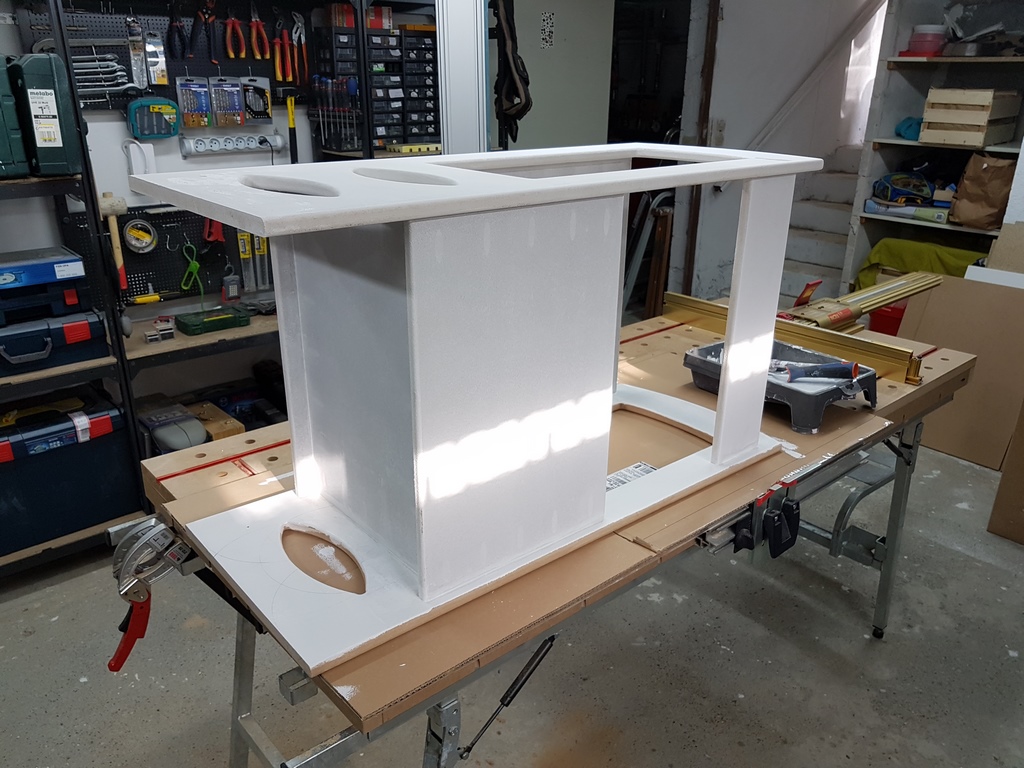

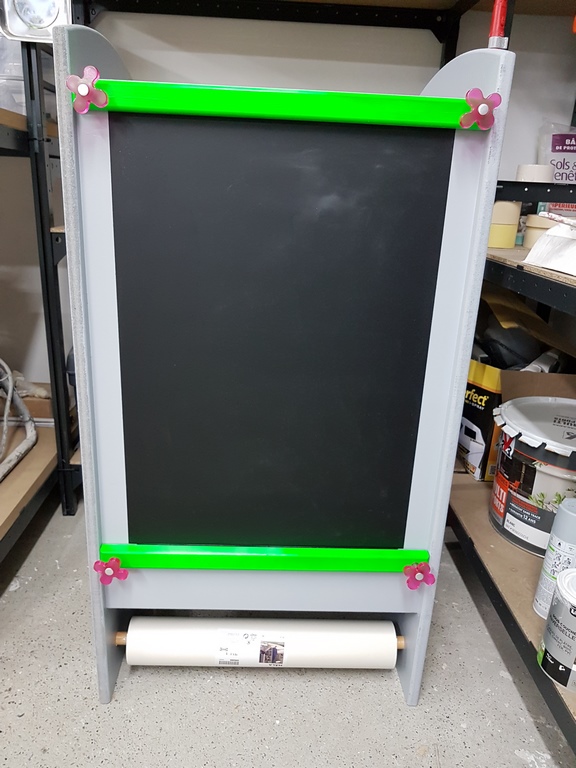

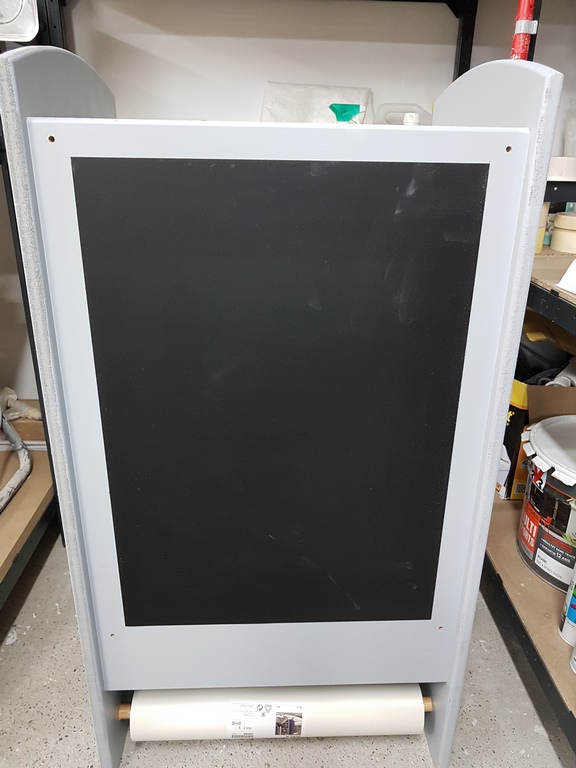

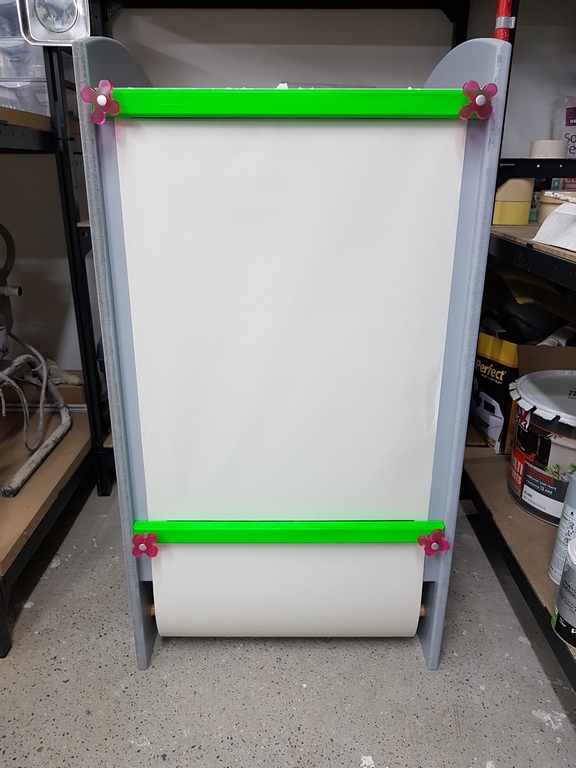

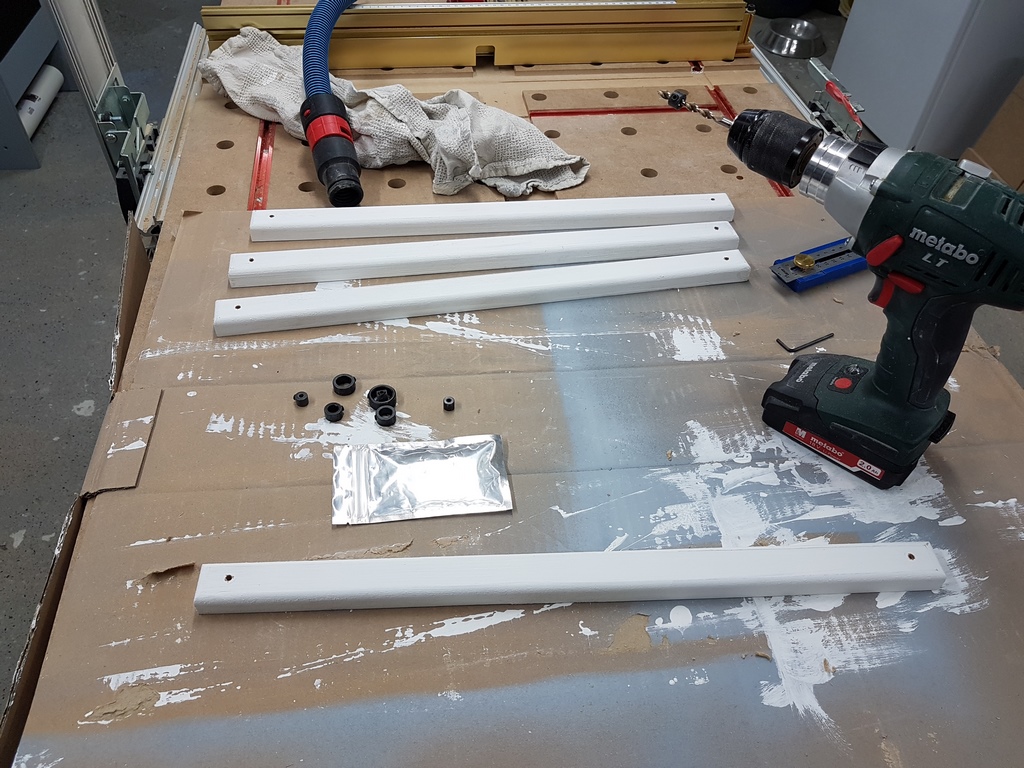

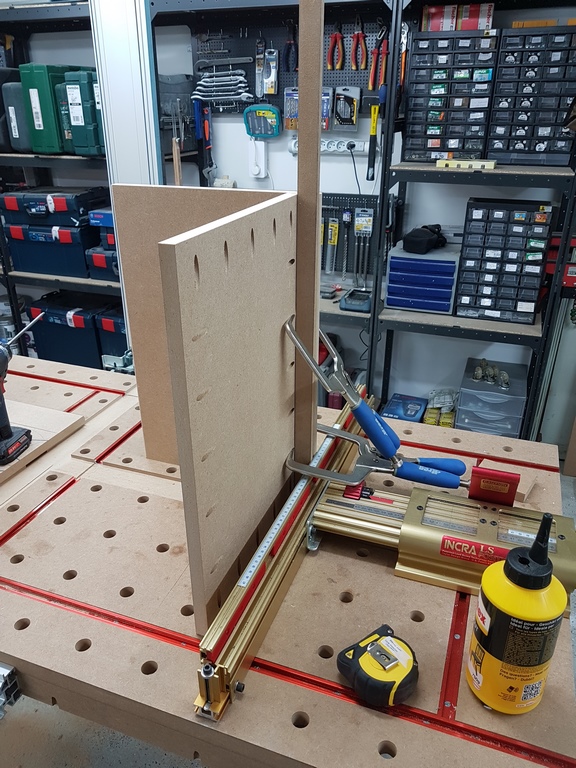

Cette semaine j'ai donc décidé de fabriquer des tours d'apprentissage pour nos grumelles.
Il y en a plein dans le commerce mais je voulais quelque chose de bien précis et donc pouvoir customiser à ma guise.
Et puis quelle fierté d'avoir fait quelque chose de mes mains pour mes amours !!!
En plus faut bien faire tourner mon atelier !

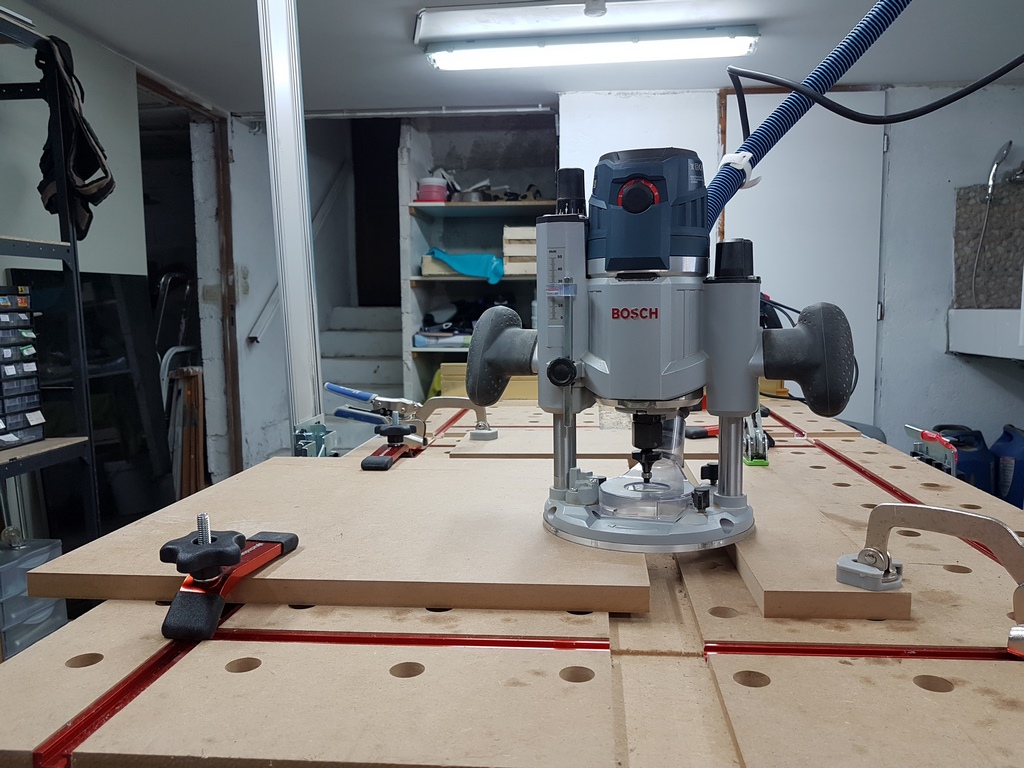

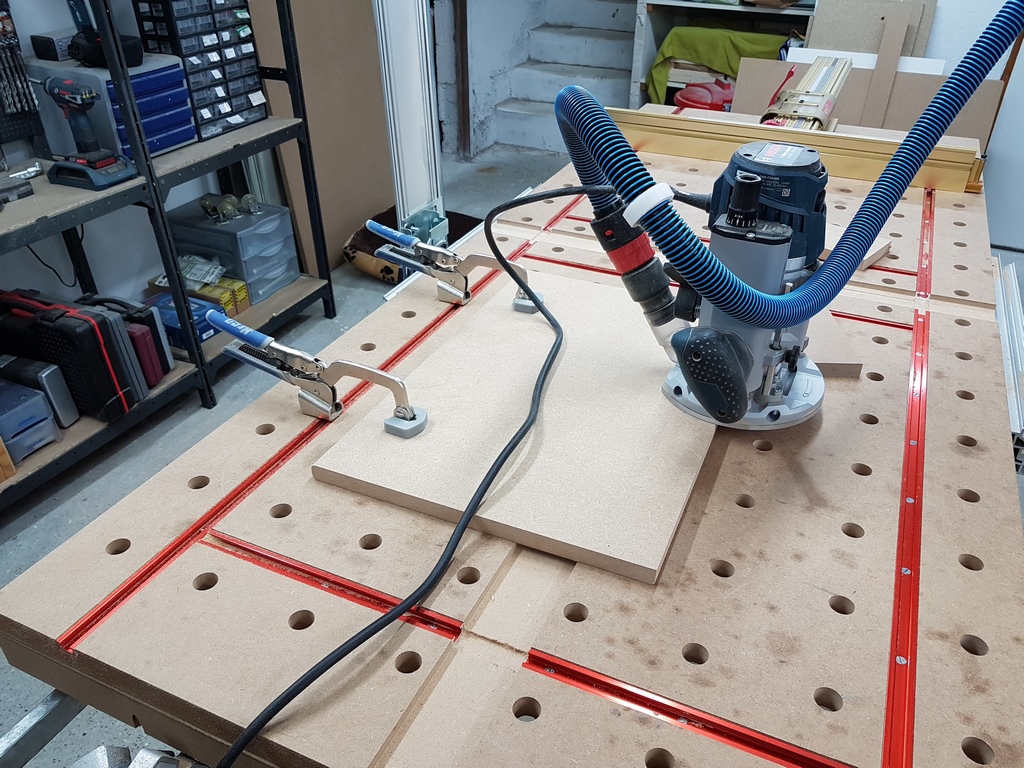

Découpe du 1er arrondi sur un montant latéral à l'aide de la défonceuse et de l'accessoire compas.

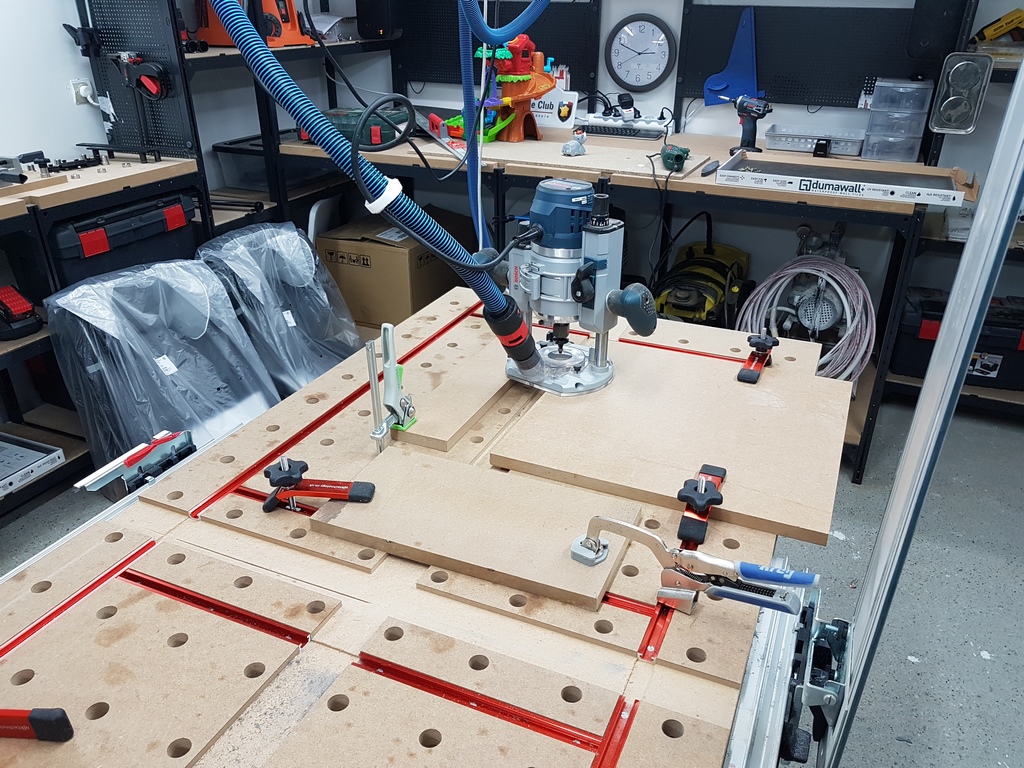

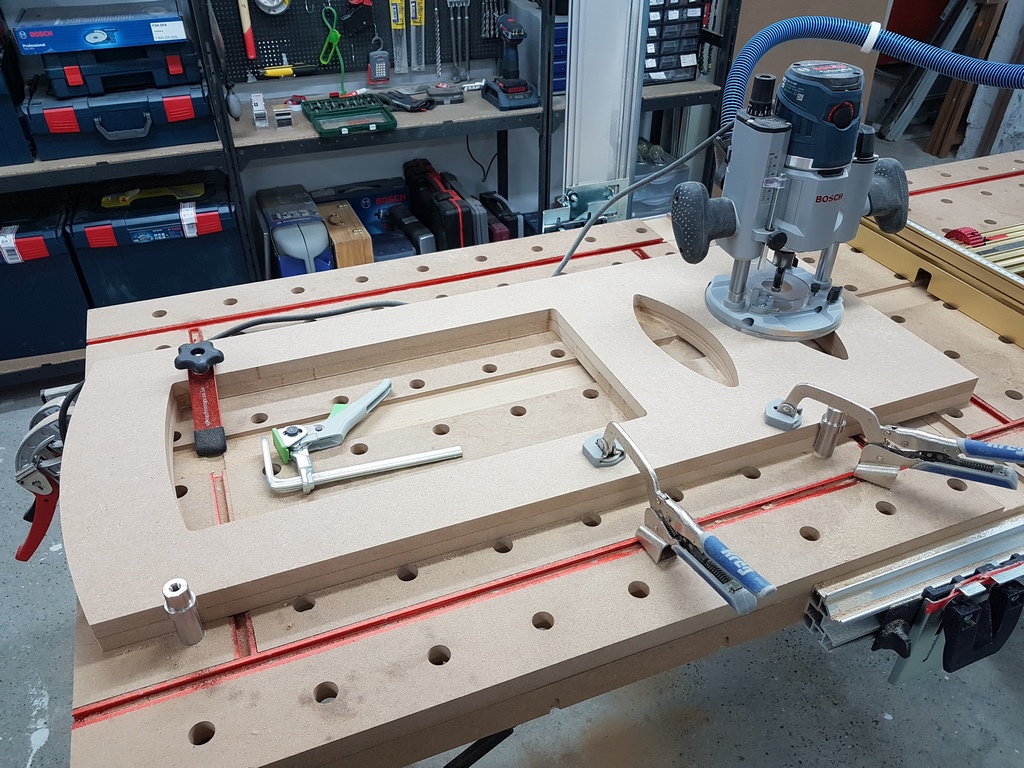

Découpe de l'ouverture sur le côté avec une chute dessous retaillée en demi-gabarit et d'une fraise à copier.

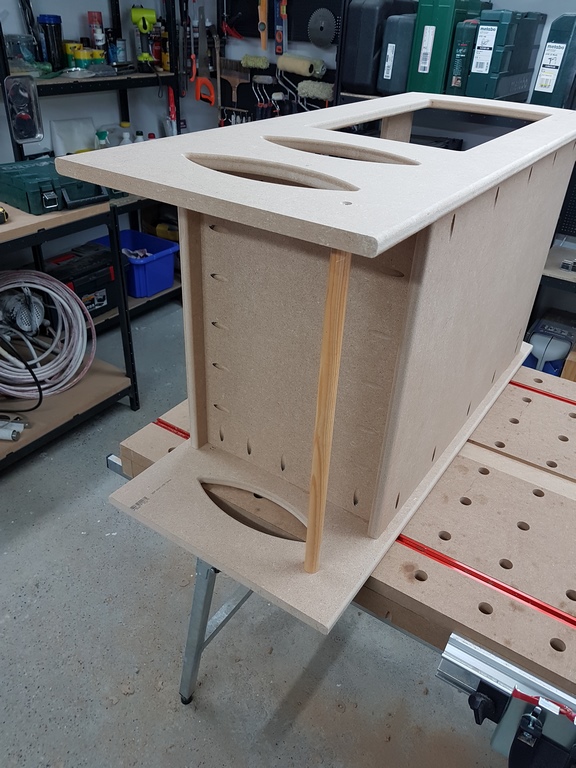

Une fois le premier côté fait, on copie pour les trois suivants.

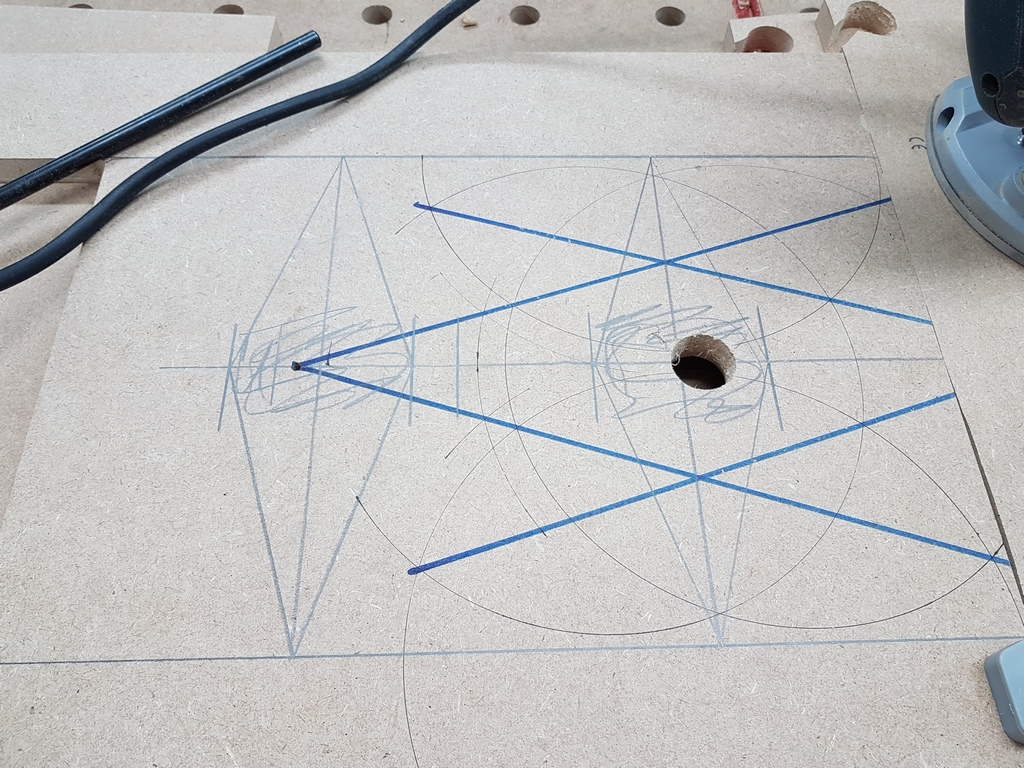

Préparation des marchepieds, calcul du rayon et de la position du centre en fonction de la courbure souhaitée, vive les maths !

Marchepied en cours, évidemment le centre tombe sur une chute, pas grave j'en visse un bout à la place du vide et ça le fait, idem quand le centre tombe en dehors.
