Emcostar - (tout ou du moins beaucoup en 1 )

[Schmu]

Salut

trouvé d'occasion une Emcostar (années '70) déjà évoquée sur le fofo
y compris la rabot-dégau motorisée séparément par un précédent propriétaire, mais peut-être couplée comme ici:


Pour les curieux: la brochure de présentation en PDF

Je n'ai pas les accessoires pour la mettre en mode "petit tour", mais pas trop compliqué de palier à ce manquement. Les tubes de support font 30mm de diamètre et la arbre du moteur est fileté en M14 pas 2 classique.

Fonctions qui m'intéressent: scie ruban, circulaire, ponceuse à bande, ponceuse lapidaire, tour (faudra faire une contre-pointe) mortaiseuse (du moins pour essayer) j'ai eu avec un jeu de mèches à mortaiser, possibilité d'usiner différents profils dont rainures languettes)
J'ai aussi eu des lames de circulaire (mais certaines ne sont pas pour cette machine), les flasques pour mettre la lame en oscillante...

Accessoirement, j'aurais également les pièces pour la monter en scie sauteuse sous table, en scie à chantourner.

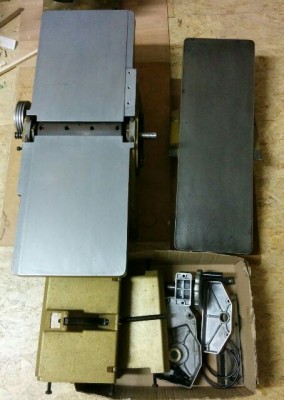

Pour la rabo-dégau: 205 de large et 55 en hauteur (suffisant pour des planches de récup, plus gros, je vais chez mon frère qui a un combiné Lurem), tout en alu (fonte d'alu) sauf la table de la raboteuse qui est en fonte (pas fonte d'alu, ça rouille)
Bon état général mais devra subir un démontage pour nettoyage, désoxydation des vis (le reste est en alu), notamment de la table de la raboteuse un peu rouillée.

Pour monter au 3me étage dans mon grenier... c'est juste ce qu'il me faut

Edit: pour compléter les fonctions, il est envisageable de se servir des deux barres pour fixer, à la place de la raboteuse, une tablette alignée sur celle de la circulaire et d'y mettre une défonceuse (je viens de mesurer, la hauteur est suffisante)

[Schmu]

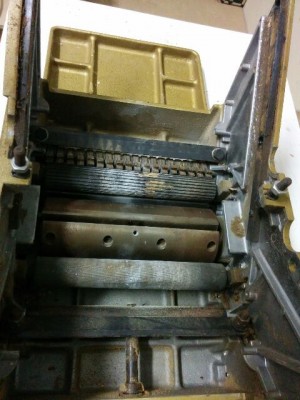

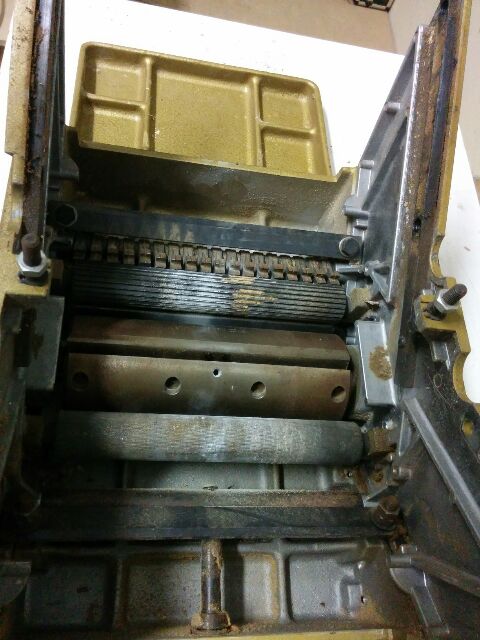

Les entrailles de la raboteuse:

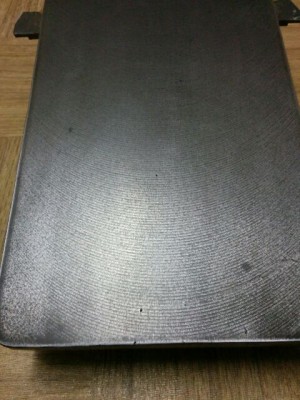

La table en fonte avant:

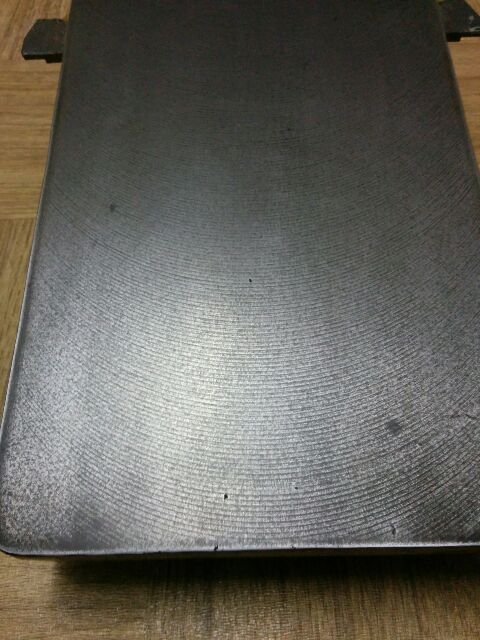

La même après un petit ponçage au 400 et 1200:

[Schmu]

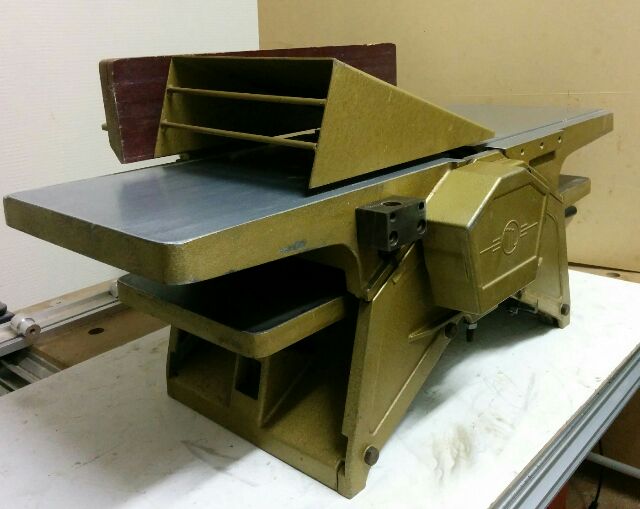

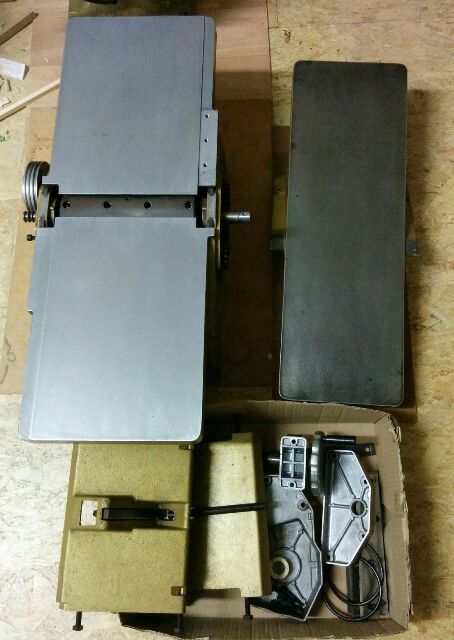

Rabot-dégau nettoyée, tables poncées léger au 1200 + décaltou à la place de l'eau, prête à être remontée.
Pour cette partie là, restera à me pencher sur l'affûtage des fers et réglages:

[ericV57]

Bien sympa en effet !
Un grand merci à toi pour les photos !

[Schmu]

Voui, bien sympa et je suis très content de mon acquisition tant pour les fonctions qu'elle m'apporte et dont je ne disposait pas que pour son look et sa qualité de fabrication.

Il faut compter 35-40 kgs par élément (peut être un peu plus pour la raboteuse). Donc assez facile à transporter si nécessaire et nickel pour les ateliers en cave ou grenier
J'ai eu la raboteuse motorisée séparément avec un moteur mono 220 de 0.75 kW (1CV), mais j'ai également le "cardan souple" pour la monter comme sur la 1ere photo (cette 1ere photo vient net pour montrer l'ensemble, ce n'est pas la mienne)

Et pour répondre à une question posée sur l'autre post ICI concernant le démarrage en deux temps dans la vidéo, c'est juste que le moteur a deux vitesses et pour passer la deuxième, il faut d'abord mettre la première (en regardant bien, on voit 1 2 sur le bouton de démarrage)
J'ai une version 220 mono, mais elle existe (ou existait) aussi en 380 tri

[CdeC]

Sacrée machine très ingénieuse. Du matos comme on n'en fait plus. J'aime bien la scie à ruban / ponceuse. Pour poncer, tu dois remplacer la lame par une bande d'abrasif?

[Schmu]

Sacrée machine très ingénieuse. Du matos comme on n'en fait plus.

Pour ça que je n'ai pas hésité longtemps

J'aime bien la scie à ruban / ponceuse. Pour poncer, tu dois remplacer la lame par une bande d'abrasif?

Non, les deux sont indépendants. La circulaire, la scie à ruban, la ponceuse à bande et la lapidaire peuvent être installées en même temps. Pour passer d'une à l'autre, il faut avoir le corps de la machine soit vertical, soit horizontal.
Les entraînements sont débrayables par "2" pour la bande, "3" ça concerne la circulaire et je ne sais plus quelle fonction, et il doit aussi y avoir la même chose pour la scie ruban. Je ne connais pas encore le mode d'emploi par coeur avec chaque fois les réglages de tension et de position.

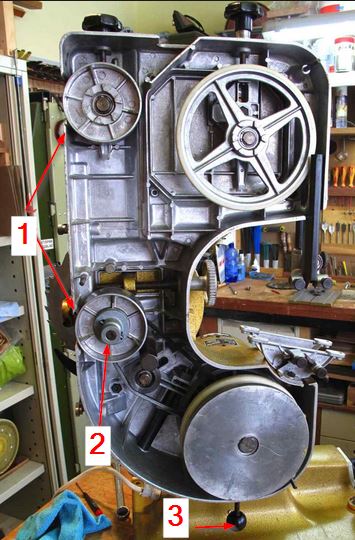

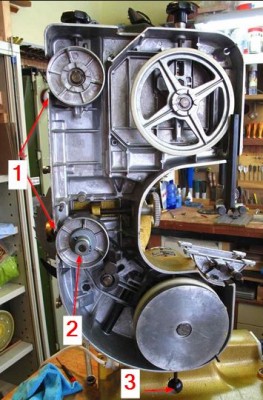

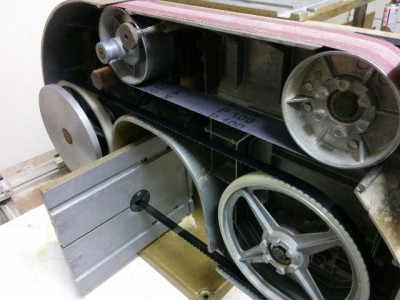

Voici l'intérieur de cette partie:

(image tirée du net, ce n'est pas mon atelier)

En position verticale: accès à la scie à ruban
En position horizontale: accès à la ponceuse à bande "1"

[Schmu]

Rabot-dégau remontée, mais les fers ne sont pas encore affutés (je ne sais pas encore comment procéder )

Pas pu m'empêcher de faire un essai sur un bout de bois pas trop large et avec des petites passes

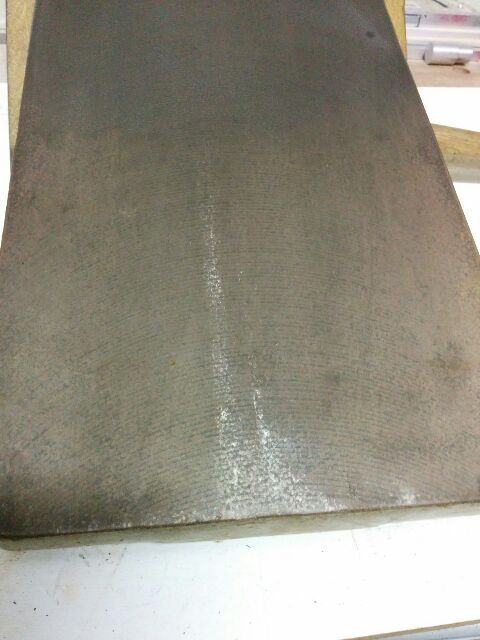

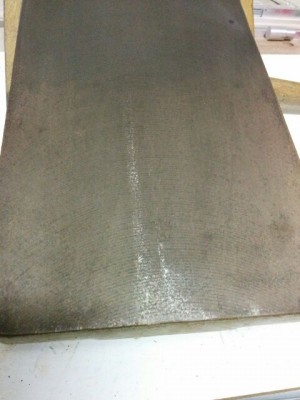

Voici le résultat

Et ça glisse tout seul sur la table bien lisse
Manque plus que des fers qui coupent bien

Suite du programme: nettoyage de la partie circulaire-ponceuse... et comment embrayer ou débrayer les différentes fonctions

[Schmu]

Manque plus que des fers qui coupent bien

En principe, je récupère mes fers affûtés dans une semaine...
Un affûteur passe une fois par semaine chez un vendeur de machines à bois situé à 10-15 km de chez moi
Tarif annoncé: 4.50 EUR par fer, soit 13.50 EUR pour les trois.

[Schmu]

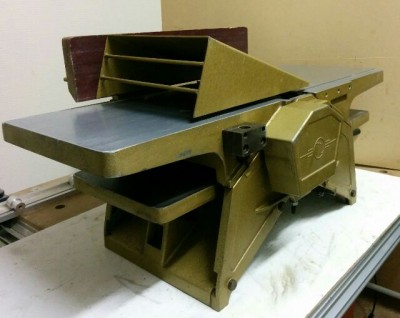

Remontée en mode raboteuse avec le capot d'éjection des copeaux:

En attendant de récupérer les fers affûtés, j'aurai le temps de nettoyer l'autre partie. J'attends également de recevoir une lame pour la scie à ruban et une bande d'abrasif.

[Schmu]

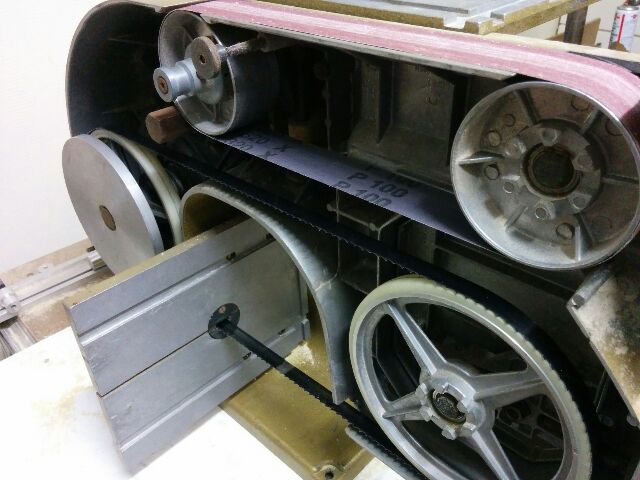

Commande du mardi matin chez Emco (Autriche), arrivée ce jeudi matin et montée ce jeudi après-midi pour tester: bande abrasive, lame de scie. En supplément, j'ai également pris un jeu de fers pour la raboteuse tant qu'ils sont disponibles à la vente (mais faudra qu'ils passent aussi à l'affûtage... ils sont neufs, mais question coupe... )

Plus que quelques jours avant d'être opérationnelle
Ai testé prudemment sur un bout de sapin... ca va bien

Egalement au programme: prévoir un interrupteur "coup de poing" facilement accessible. Le bouton "arrêt - vitesse 1 -vitesse 2" n'étant pas pratique en cas d'urgence, surtout que quand on est en vitesse lente, il faut passer par la rapide avant de pouvoir couper l'alimentation

[Keskispass]

Elle a l'air super cette machine !
Sans être indiscret, tu l'as trouvée à combien ?

[éricM]

Marrante ! Car nous sommes plutôt habitué aux Kity.
Par contre c'est pour travailler de petites pièces.

[Schmu]

Elle a l'air super cette machine !
Sans être indiscret, tu l'as trouvée à combien ?

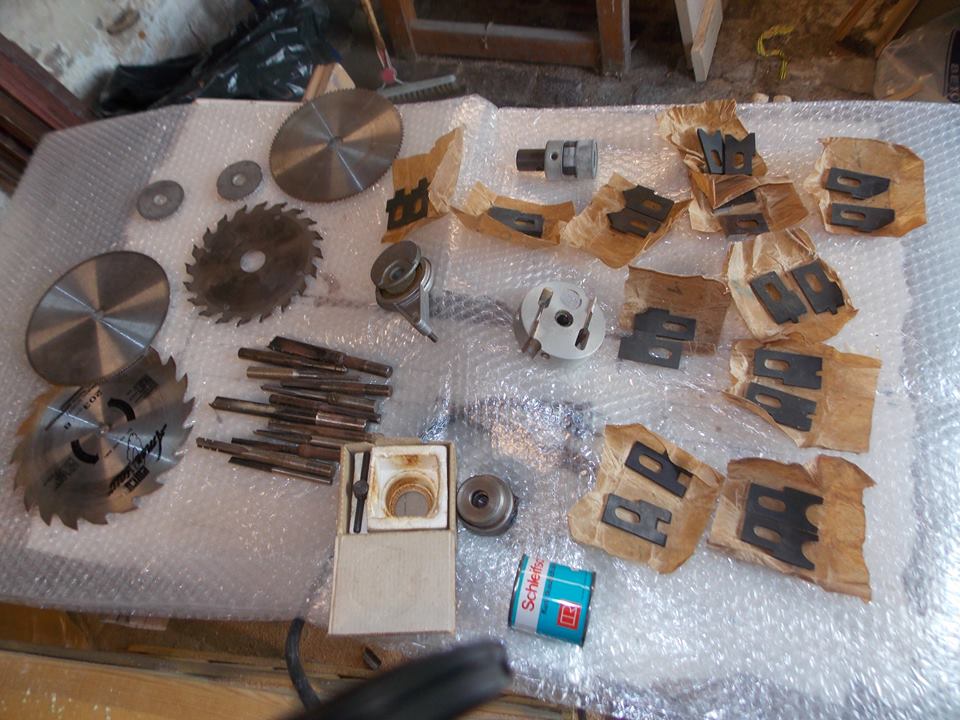

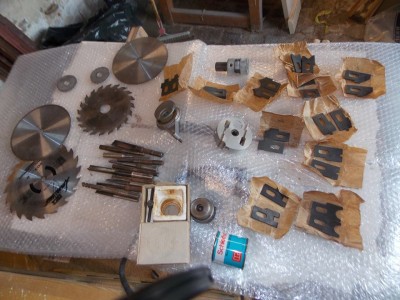

400 EUR pour la machine avec la raboteuse (qui était montée séparément avec un moteur 220 mono de 0.75kW), plusieurs lames de circulaire, une dizaine de mèches droites à mortaiser, support + plaquettes à profil (pas certain que j'en fasse grand usage).

Marrante ! Car nous sommes plutôt habitué aux Kity.
Par contre c'est pour travailler de petites pièces.

Faut pas plus gros pour monter au 3me étage dans mon grenier

Une démo grandeur nature trouvée sur Youtube https://www.youtube.com/watch?t=413&v=ccaX39yF3G0

Pas grande, mais déjà moyen de passer du bon temps avec
Raboteuse: 55*205
Dégauchisseuse
Scie ruban: hauteur 120
Scie circulaire: hauteur 62, il y a un support prévu pour mettre sur la droite en cas de découpe de pièce plus large

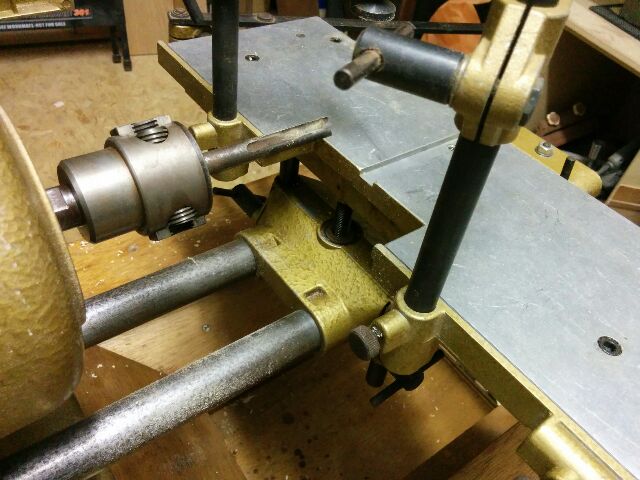

Tour: je sais plus, mais déjà moyen de faire des petites choses pour s'initier (faudra que je fasse une contre-pointe absente dans les accessoires que j'ai eu)
Ponceuse à bande
Ponceuse lapidaire 175mm + support
Mortaiseuse

Possibilité d'agrandir + défonceuse sous table comme dans cette vidéo https://www.youtube.com/watch?v=xDgt6G_aZ-4

Et comme dit plus haut, si j'ai besoin de plus gros, mon frère a une combiné Lurem.

[Keskispass]

Elle a l'air super cette machine !
Sans être indiscret, tu l'as trouvée à combien ?

400 EUR pour la machine avec la raboteuse (qui était montée séparément avec un moteur 220 mono de 0.75kW), plusieurs lames de circulaire, une dizaine de mèches droites à mortaiser, support + plaquettes à profil (pas certain que j'en fasse grand usage).

C'est pas cher ! Curieux comme je suis j'ai regardé sur le net et il y en a une complète comme la tienne en Allemagne mais pour 1150€ ! Tu as donc fait une très bonne affaire apparemment !
http://kleinanzeigen.ebay.de/anzeigen/s ... ref=search

[Schmu]

C'est pas cher ! Curieux comme je suis j'ai regardé sur le net et il y en a une complète comme la tienne en Allemagne mais pour 1150€ ! Tu as donc fait une très bonne affaire apparemment !
http://kleinanzeigen.ebay.de/anzeigen/s ... ref=search

Pas tout à fait la même chose au niveau accessoires.
Ce que lui a, mais pas moi: accessoires de tour (contre-pointe + plateau qui ferait mandrin), accessoires d'affûtage de lame de scie et peut-être autre chose que je n'identifie pas
Ce que j'ai et que je n'ai pas vu sur ses photos: mandrin pour mèches à mortaiser + mortaiseuse, le plateau 90° pour la ponceuse lapidaire, les flasques qui permettent de mettre la circulaire en oscillante pour faire des queues droite.

Il y en a aussi une pas mal complète sur ebay UK, enchère actuelle +-290 EUR, termine demain matin (plus rouillée que la mienne)

Mais le prix que j'ai payé pour les fonctions disponibles, la qualité de fabrication et l'état général, je ne regrette pas du tout. Il y a quelques petites pièces que je dois refaire, comme des petits guides pour la scie ruban (mais rien de compliqué et prix de revient quasi nul) et une contre-pointe pour le tour (pas compliqué non plus, pour pas grand chose)

[GuyDel]

J'ai visionné la video, maman j'en veux une… !

Dommage qu'une société n'en refabrique pas, c'est génial comme concept pour les petits ateliers comme le mien.

[Schmu]

J'ai visionné la video, maman j'en veux une… !

Faut scruter les petites annonces. Apparemment il y en avait une autre sur 2memain, en Flandre. L'annonce n'existe plus, mais il y a des traces:
L'annonce intitulée 'Emcostar + emco-rex' a malheureusement été supprimée.

Emcostar houtcombine (vlakschuren, schuurschijf, tafelzaag, lintzaag, fiuurzaag) met emco-rex aanbouwtoestel voor vlak- en vandikteschaven. De machine werkt op gewone netspanning (220v). De machine heeft een tijdje stilgestaan, maar draait nog perfect! Aarzel niet om te mailen voor meer informatie. Extra informatie over de mogelijkheden van dit toestel kan je ook vinden op http://www.emcostar.nl.

Dommage qu'une société n'en refabrique pas, c'est génial comme concept pour les petits ateliers comme le mien.

Sais pas à quel prix pour la même qualité. Ici, pas de tôle emboutie (sauf une tôle de protection de 10cm*10cm). Tout en fonte d'alu moulée et fonte (de fer) pour pour la table de la raboteuse, pas de plastique hormis un guide chaine pour les rouleaux entraîneurs du rabot. En 1976, la machine de base (sans raboteuse, mortaiseuse ni outils pour les profils) coutait +- 45000 BEF
soit plus de 1000 EUR mais il y a 40 ans... L'option rabot-dégau était à 850 EUR.

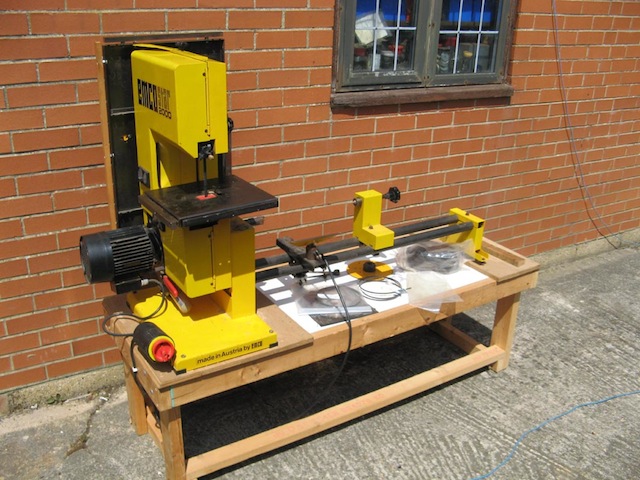

A noter qu'il y a eu une version plus récente EMCOSTAR 2000, mais pas je ne vois pas beaucoup d'infos sur le net

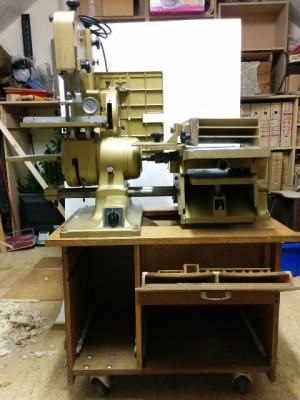

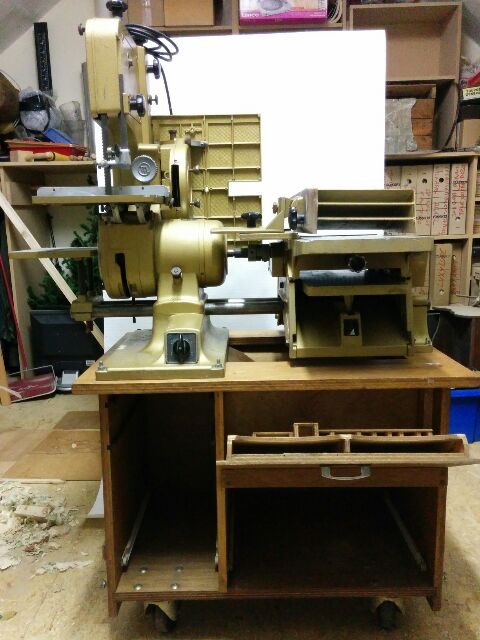

J'avais également eu un petit meuble à roulette avec la machine:

Sur emcostar.nl on parle de plans de table prévus pour cette machine. Aucune idée si le meuble a été fabriqué selon ces plans, mais il est fait à bonnes dimensions, avec un tiroir-bac à copeau-sciure, la petite porte basculante pour ranger les lames de circulaires et petits matériels, d'autres tiroirs que je doit replacer.

[Schmu]

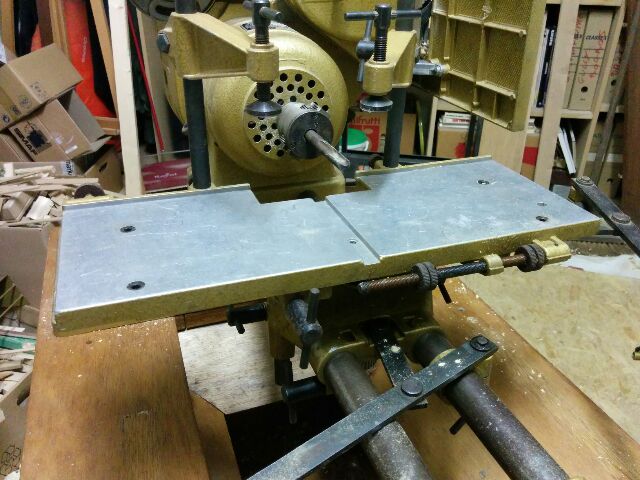

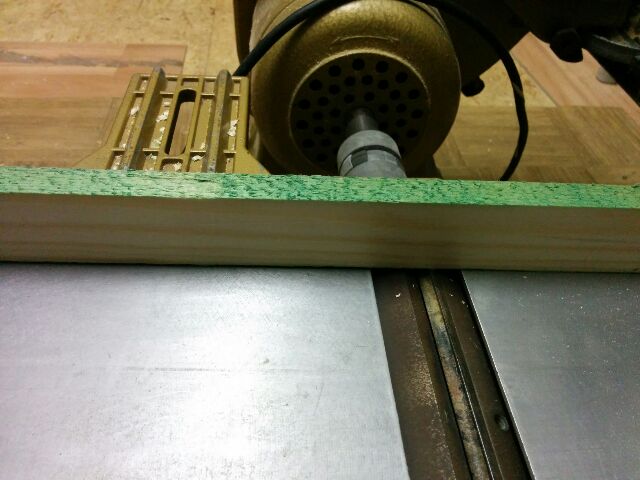

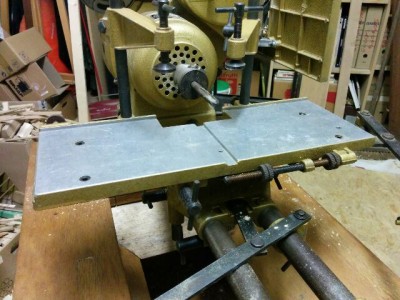

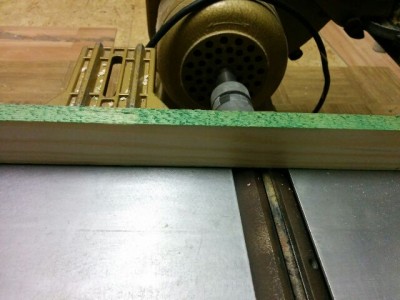

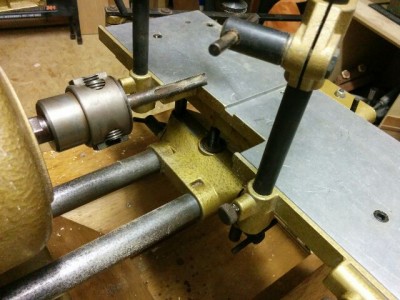

Toujours la même, mais en mode "mortaiseuse":

Mandrin 2 mors, 13mm.
J'ai oublié de monter la bague qui sert à régler la profondeur de la mortaise...

En allant rechercher les fers de la raboteuse, faudra que je demande si les mèches à mortaiser s'affûtent et le prix... Ce sont des mèches droites comme sur la photo. Elles doivent avoir une 40aine d'année.

[GuyDel]

Merci à toi, je vais zieuter "2ème main"…

Mais après, faudra encore l'autorisation de "Maman" ;-) , et ça, c'est pas gagné…
