Plan de section

[Ace]

Bonjour,

J'utilise depuis quelques jours le plugin RichSection qui permet de réaliser des coupes avec hachures automatiquement. Hélas je ne parvient pas à modifier les hachures alors que plusieurs types sont présents dans le plugin.

Utilisez-vous ce plugin ? Si oui comment procedez vous?

Cordialement

[judedouch]

Bonjour,

Lorsque tu génères un plan de section avec le plugin RichSection, une boîte de dialogue nommée "RichSection Options" s'ouvre.

Coche la case en haut à droite de la boîte de dialogue à coté du signe + Rouge
Les options de réglage par défaut deviennent alors visibles et accessibles pour modifications.

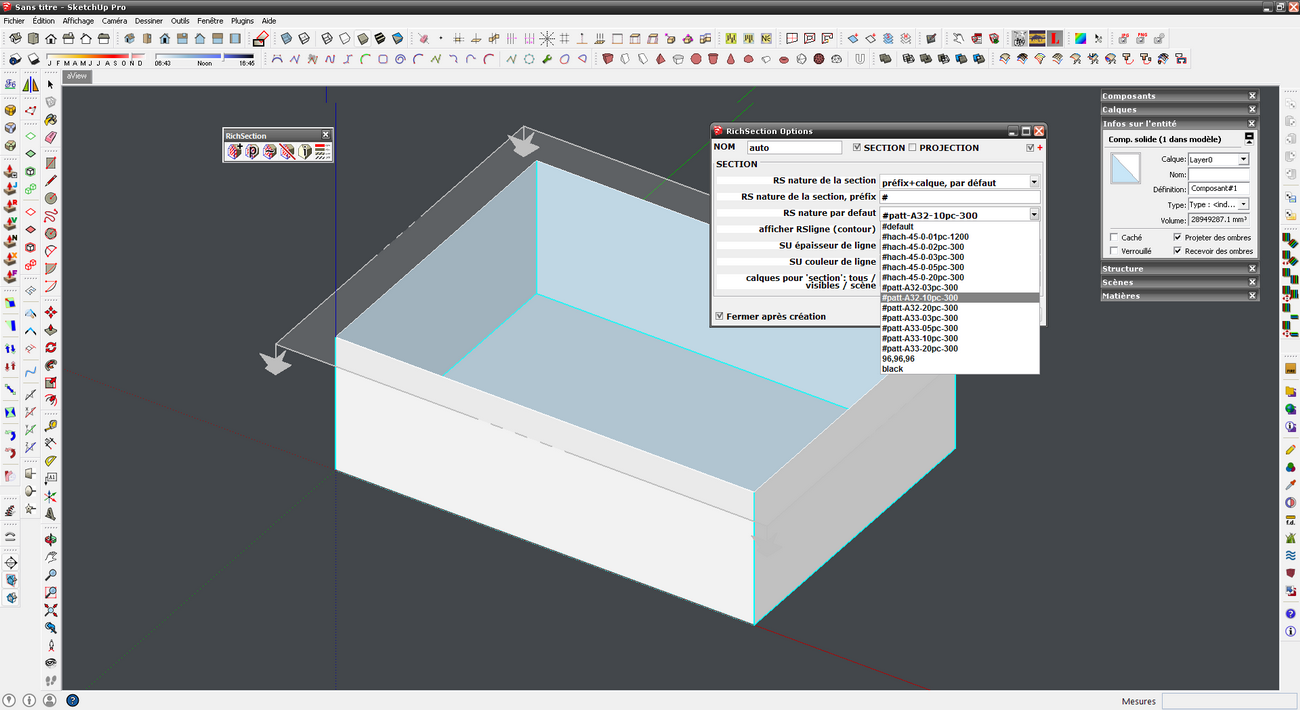

Dans la fenêtre déroulante en face de "RS nature par défaut" remplace la valeur #defaut par un autre matériaux figurant dans la liste déroulante.
Puis Clique sur le bouton "Changer" en bas à gauche de la fenêtre

Le plugin est livré avec en base 17 hachures différentes au format des matériaux de SketchUp ( fichier avec extension .skm)

Ces matériaux sont disposés dans le dossier Plugins de SketchUp (\Plugins\PiGa_RichSection\resources\RS-materials\RichSection-v0.3 )

Tu peux si tu le souhaites y ajouter d'autres textures.

Par exemple tu peux récupérer sur le site de 3D Warehouse en faisant une recherche sur le mot clé "skalp" plusieurs fichiers .SKP contenant de nombreuses textures pour hachures voir ici

PS : La dernière version du plugin est la v 0.58. Il fonctionne sur SU 2014 chez moi.
Je n'utilise pas ce plugin que je ne trouve compliqué et pas très pratique. Il n'est par ailleurs toujours pour le moment disponible qu'en version Démo.

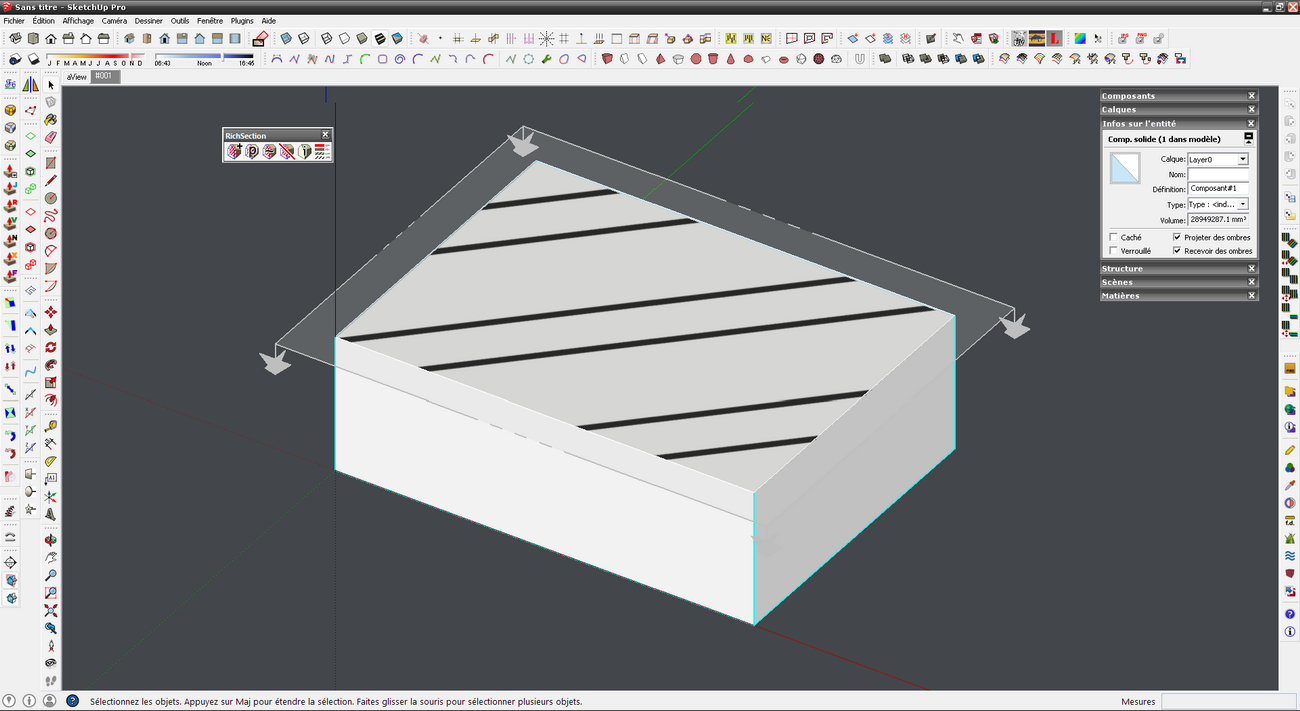

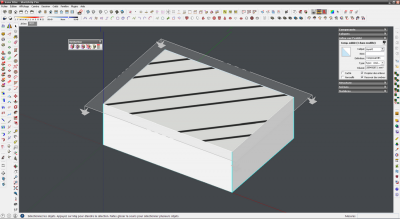

Je l'ai juste réinstallé sur mon PC pour créer les copies d'écran jointes.

JDD

[Ace]

Bonjour,
effectivement je dispose bien de ce menu déroulant mais par contre je n'ai pas une liste comme celle ci. Je dispose de la hachure par défaut puis de diverses couleurs. Je vais le réinstallé , j'ai du me planquer à quelque part.

Merci .

Ace

[judedouch]

Bonsoir,

Je ne pense pas que tu as mal installé le plugin. Mais Les options de fonctionnement sont un peu compliquées et mal documentées voir non documentées.

Dans le dossier Plugings de SU à l'adresse suivante : Plugins\PiGa_RichSection\resources\RS-materials\RichSection-v0.3 il y a les 17 fichiers des matériaux et 3 fichiers SKP portant respectivement les noms suivants :

#defaut.mat.skp, RS_V0_14_leg.skp et RS_V0_14.mat.skp

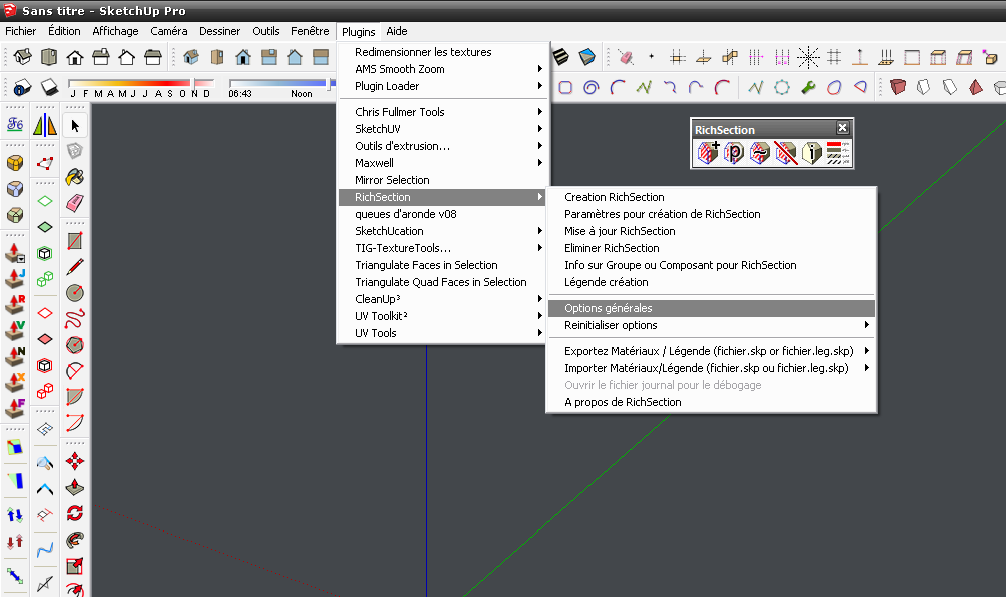

Ourvre la boîte de dialogue "Options Générales" du plugin à partir de la barre de menu de SketchUp à Plugins > RichSection > Options Générales

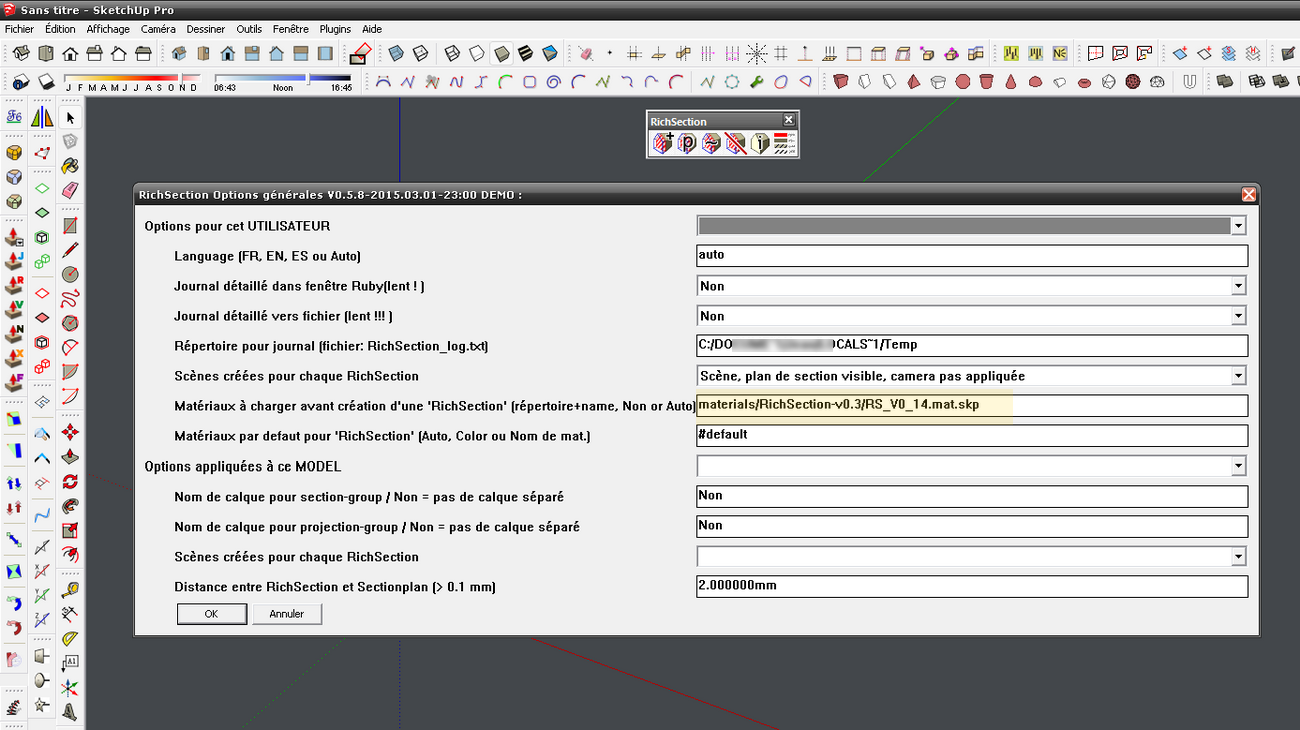

Dans la case En face de la ligne " Matériaux à Charger avant Création d'une RichSection....", par défaut il est inscrit " materials/RichSection-v0.3/#default.mat.skp"
Remplace "#defaut.mat.skp" par RS_V0_14.mat.skp
Clique sur OK pour valider le changement.

Ferme et Relance ensuite SU, tu devrait alors retrouver les 17 matériaux dans la liste déroulante comme mentionné dans mon précédent post.

JDD

[Ace]

Bonjour,

effectivement après réinstallation, toujours pareil.
J'ai changer le paramètre que tu m'as décris et c'est encore pire, plus rien ne s'affiche. Entre temps, j'ai installé Section cut face qui se révèle plus intuitif niveau des textures (orientation et échelle comme une texture normale).
J'en ai profiter pour piquer les hachures présente dans Richsection ,les ai placé dans mon répertoire de matière et les utilises avec Section cut face.

Merci du coup de pouce.

Cordialement.
