gabarit de percage pour system32

[ddhard]

bonjour


je recherche un bon gabarit de percage pour system32
pour faire trou torillons /charniere..
le gabarit -assistent coutent cher

que pensez vous de Gabarit pour étagère Shelf Pin Jig KMA3200 KREG 941290
ou wordcraft ? ou autre


quel type de fraise également pour les charniere ?


merci

[eila]

Bonjour,

L'entre axe de perçage pour les charnières, côté porte n'est pas toujours de 32mm, ni de 8mm de diamètre,donc système 32 inutile dans ce cas.
C'est souvent (pas toujours) du 45mm EA et 5mm diamètre de perçage,ou quelquefois percer à 1mm pour des repères de vis
Ca peut être du 8mm quelquefois pour des vis à frapper.

Faire le bon choix des charnières invisibles.

a+
eila

[obioine]

coté porte dur de faire du 32 avec un percage de Ø35 pour la charniere
j'ai utilisé ca : https://www.legallais.com/quincaillerie ... r/757.html qui limite pas uniquement au system 32 et https://www.legallais.com/quincaillerie ... /1023.html

[Gérard]

Un peu cher quand même si on a que quelques trous à faire.
Alors, pour quelques trous, je préfère utiliser un gabarit en bois self made ...

[obioine]

c'est des prix "catalogue" de chez legallais mais la par ex : http://www.bricozor.com/gabarits-percag ... ttich.html c'est deja moins cher.
tu peux en faire un toi meme ou le faire faire par qqn qui a une multibroche dans un fer plat...

[bulubuluplopplop]

perso j'ai pris un gabarit rockler:
http://www.rockler.com/jig-itreg-shelvi ... tering-bit

les gabarits rockler sont de qualité correcte et à bon prix.

Tu les as tous ici :
http://www.rockler.com/woodworking-jigs ... s?limit=96

et ici :
http://www.rockler.com/woodworking-jigs/drill-jigs


Les gabarit Hettich ou Blum sont certainement d'excellente qualité, mais leur prix les destine plutôt aux professionnels je pense.

[obioine]

la qualité et l'ergonomie se paie... comme avec festool ou veritas...

[ddhard]

en faite , je cherche un gabarit pour percer charniere a recouvrement
je n'aime que les placard a recouvrement
j'en ai peut etre une 20/30 aine a faire ..

celel ci ne permet il pas de faire cela ?
http://www.wolfcraft.fr/fr/produits/p/g ... index.html
ou celle ci

http://images.google.fr/imgres?imgurl=h ... 0&biw=1920

[obioine]

j'me rappel que la premiere boite ou j'ai bossé, on le faisais à la visseuse apres avoir tracé l'endroit ou il fallait percer, j'étais pas enthousiaste mais en s'appliquent bien j'ai pas eu de soucis

[gumma]

Ou tu peux dessiner le plan de "ton gabarit à toi" et le faire découper ou usiner par quelqu'un. 10 contre 1 que ça te reviendra bien moins cher qu'un gabarit pro...

Tu peux t'inspirer de ce qui a été fait pour le gabarit MFT ici http://www.copaindescopeaux.fr/forum/am ... 14008.html ou là http://www.copaindescopeaux.fr/forum/36/14915.html

[eila]

Bonjour,

en faite , je cherche un gabarit pour percer charniere a recouvrement
je n'aime que les placard a recouvrement
j'en ai peut etre une 20/30 aine a faire ..

celel ci ne permet il pas de faire cela ?
http://www.wolfcraft.fr/fr/produits/p/g ... index.html
ou celle ci

http://images.google.fr/imgres?imgurl=h ... 0&biw=1920

Dis nous quel modèle exact de charnière tu comptes installer.
Le recouvrement, est le recouvrement des côtés du meuble ?

Une charnière dite "invisible" est aussi à recouvrement.

Ici quelques modèle dont entre axe 48mm,
http://www.cuisinesrangementsbains.com/ ... ERE-SALICE

Il y a aussi les marques Blum ou Hettich
https://www.hettich.com/fileadmin/conte ... _fr_CA.pdf



a+
eila

[VincentM]

Pour les charnières, il y a le blue jig d'hettich qui fonctionne à merveille et qui coûte une misère :

https://www.youtube.com/watch?v=ogb68uzpR_I

Pour les séries de trous de taquets, je suis dubitatif quant à l’utilisation de la perceuse. J'ai fait plusieurs essais avec un forêt à bois de bonne qualité et une douille de perçage. Les trous ne sont pas parfait. J'ai un meilleur résultat à main levée en dosant la vitesse. Je fini par penser que seul la défonceuse donne des résultats parfait.

[ddhard]

j'ai été sur le site de hettich.com , et je ne pensais pas qu'il y avait atant de type de charniere

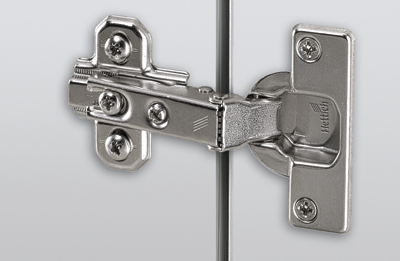

je me base donc sur ce type de charniere , charniere utilisé dans des placard fabriqé par un agenceur
c'est du simple mais ça peut me convenir


c'est clair qu'il est difficile d'avoir un gabarit standart

il vaut mieux se faire son propore gabarit


il vaut que j'investise dans une fraise qui me permet de faire de beau trou de charniere

[ddhard]

qui peut m'expliquer le calcul de la distance de la charniere "C"
selon ici : http://www.hettich.com/blaetterkataloge ... R#page_196

en faite je ne comprend la notion "D"

[eila]

Bonjour,

qui peut m'expliquer le calcul de la distance de la charniere "C"
selon ici : http://www.hettich.com/blaetterkataloge ... R#page_196

en faite je ne comprend la notion "D"

Le "D" va jouer sur le réglage final de recouvrement à l' aide d'une vis.

pour des panneaux pro de 19mm, j'utilise le plus souvent 5mm de décalage pour le boitier, et ne me préoccupe pas de "D",
donc le centre de perçage du boitier de la charnière se trouve à ((35mm/2)+5)= 22.5mm, et ceci pour un recouvrement autour de 18mm,(1mm de jeu) à régler au montage

Il y a ce gabarit BLUM que je trouve pas mal (j' ai le vieux modèle).
https://www.youtube.com/watch?v=LhQ9mfeWOC0
Il ne sert pas pour percer le trou de 35 (son diamètre intérieur est inférieur à 35mm), mais pour bien center les trous des vis de montage.
(vérifier la compatibillité avec hettich)

Le mieux est encore de faire des essais.

a+
eila
