Déçu par la qualité des gabarits à queues droites avec défonceuse sous table, tant sur la finition que sur le manque de modularité (un gabarit pour un diamètre de queue), je me suis mis à cogiter à un gabarit pour ma scie sur table.
J’ai écumé le net, les vidéos, ce forum, pioché des inspirations à messieurs Wandel, Santé, Mamias, et certainement d’autres dont je ne me souviens pas le nom, pour finalement en arriver à ça :

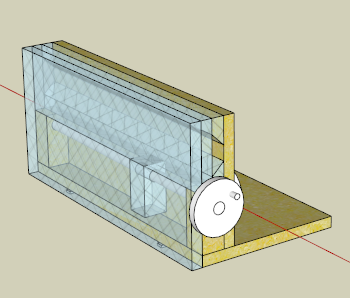

- sket1.png (94.26 Kio) Consulté 1453 fois
La partie mobile du système est en bleu transparent sur l’image.
Les bois à queuedroiteiser sont rendus solidaires de la partie mobile par l’intermédiaire d’un (ou 2) serre-joint de rail de scie, glissant dans un rail en T (non représenté sur l’image).
Je contrôle le déplacement grâce à une tige filetée de 10, prisonnière de la partie fixe aux extrémités et emmenant la partie mobile en « traversant » un bloc dans lequel est fixé un écrou à frapper.
La translation latérale est effectuée grâce à une roue dentée (merci Monsieur Matthias et son logiciel pour les dessiner) qui me permet de déplacer les pièces de la largeur souhaitée.
La tige filetée M10 a un pas de 1.5 mm.
Avec une première roue à 15 dents, (une deuxième de 15 dents) pour la fluidité et une troisième à 32 dents, un tour complet de cette dernière fait déplacer la partie mobile de 3.2 mm, soit légèrement moins que mon trait de scie.
Petite video :

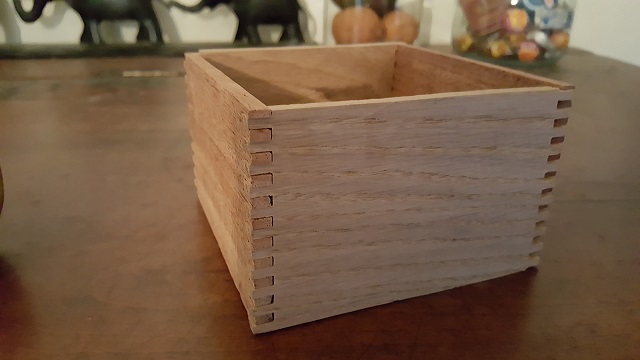

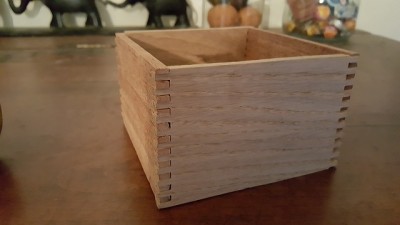

Et le résultat (chaque queue fait approximativement. 3.2 mm).
