GUIDE PARALLELE RAIL ET MESURE

[fab06]

Après avoir parcouru les différentes solutions sur le net, j'ai retenu celui ci
https://www.youtube.com/watch?v=ZZ81GCNoEz8
car c'est sans doute le plus simple et il intègre la mesure du panneau à gauche du rail

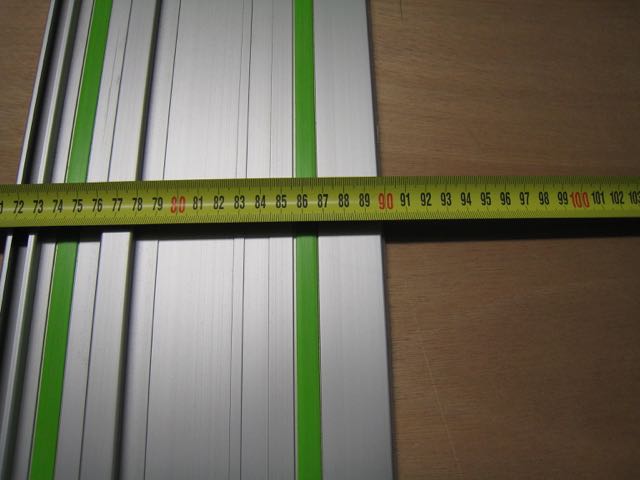

La largeur du rail fs avec Scie TS 55 fait dans mon cas 185,5 mm, cela sera donc le point de départ sur la règle (idem vidéo)

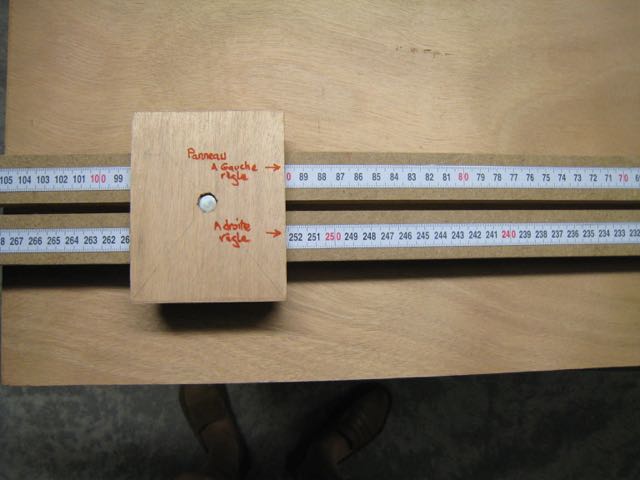

Ai rajouté une 2ème échelle sur la règle pour les panneaux à droite du rail
Dans ce cas, le point de départ 0 sur la règle est situé à 187,7 mm (185,5 + 2,2 épaisseur lame)

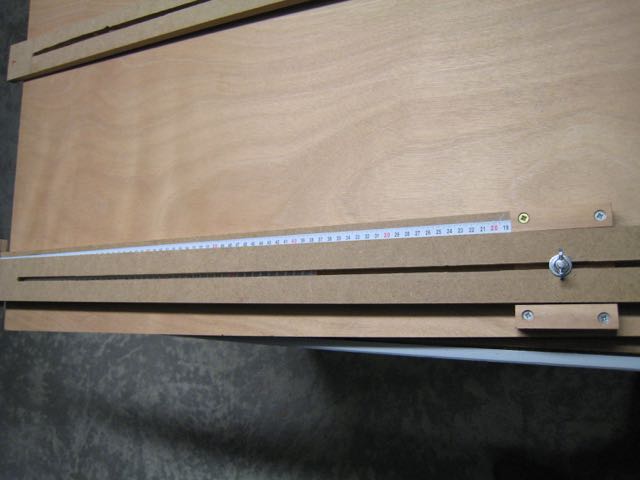

on indexe la mesure sur la règle 2ème échelle, sur la photo 100 mm et l'on place la règle à droite du panneau en butée, puis le guide à gauche du panneau en butée et l'on vient en contact avec le règle indexée à 100 mm - Ensuite on replace les 2 guides parallèle.... Voir les photos jointes

[regio]

bonne idée ton système je ne connaissait pas merci, à tester tu pourra dire si c'est bien fiable ;par contre je ne vois pas tes photos.

[fab06]

3 GUIDES & REGLE.pdf

(275.33 Kio) Téléchargé 361 fois

Pour les photos,ça ne passe pas, je vais essayer à nouveau en réduisant leurs tailles

[fab06]

[fab06]

[blouz]

Bonjour,

Super, ce modèle est bien simple à réaliser.
Je vais en faire un.
À mon avis pas besoin de la troisième règle avec les graduations. Les deux règles peuvent se calibrer entre elles, tête bêche.

[fab06]

Bonjour,
Et pour ceux qui veulent plaquer les guides parallèles sur le rail, un petit accessoire UJK @ 12€
https://www.axminster.co.uk/ujk-technol ... air-102973
A proximité de l'extrémité du guide, il suffit d'insérer un bout de tube IRO de diamètre 20 mm
Cet accessoire UJK servira également avec les dogs de 20 mm pour plaquer la règle (sa mission première)
a bientôt
fab

[FMJ]

C'est pas con cet accessoire !

Pour en revenir à tes piges réglables, petite question bête : pourquoi s'embêter à usiner une rainure dans une seule pièce quand on peut faire la même chose sans défonçage à partir de 4 pièces ?

[blouz]

Il y a également un modèle imprimable en 3d pour reproduire le guide parallèle sur base de rail incra https://www.thingiverse.com/thing:703165
