Meubles de cuisine

[Etong]

Voilà le gros projet qui m'occupe depuis la fin juin : une cuisine.

Notre maison (ancienne) a été un temps séparé en deux parties : à l'achat, nous avons occupé la partie habitable etpetit à petit nous aménageons l'autre partie et ré-ouvrons les passages entre les deux. Une des dernières pièces que nous aménageons (il n'en restera plus qu'une après) est destinée à devenir une cuisine.

Dans l'ordre, depuis juin, il a fallu faire :

- vider et nettoyer la pièce ;
- poser un tableau électrique ;
- installer un plafond suspendu et isolé en placo ;
- ragréer ;
- changer la fenêtre et la porte
- installer les rails et les plaques des contre cloisons ;
- tirer les tables électriques en même temps
- raccorder eau chaude et froide, sans oublier de percer le mur de 60 cm pour l'évacuation...
- raccorder au chauffage
- ouvrir le passage entre les deux parties de la maison ;
-installer la hotte et son évacuation
- faire les bandes et enduits ;
- peindre
- poser le sol

Ceux et celles qui ont des vieilles maisons savent déjà que rien n'est droit d'origine, et qu'en plus on fait toujours des découvertes pas prévues (souvent mauvaises de surcroit).

Je me retrouve à présent avec une cuisine vide, avec comme objectif de fabriquer une partie du mobile, à savoir :

- un meuble évier / lave-vaisselle / plan de travail
- un meuble accolé à la gazière pour cacher la bouteille de gaz entre autre
- une porte coulissante
- une devanture et des portes pour un grand placard
- une table
-des façades de tiroirs
- les meubles hauts

Pour tout ce qui est caisson et tiroir, nous avons fait le choix d'aller dans un magasin suédois bien connu pour ses boulettes de viande et ses cartons plats. Pourquoi ?

- les caissons standards ne présentent pas d'intérêt particulier à réaliser, ni en temps ni en argent.
- les tiroirs adaptés sont fournis avec toute la quincaillerie, et pas besoin de gabarits pour évaluer la hauteur, percer etc.
- le tout s'achète à un prix imbattable sans façade, je peux donc gagner du temps en réalisant uniquement les meubles sur mesure dont j'ai besoin (angles, configuration particulière etc.) et habiller les caissons pour avoir une cuisine personnalisée.

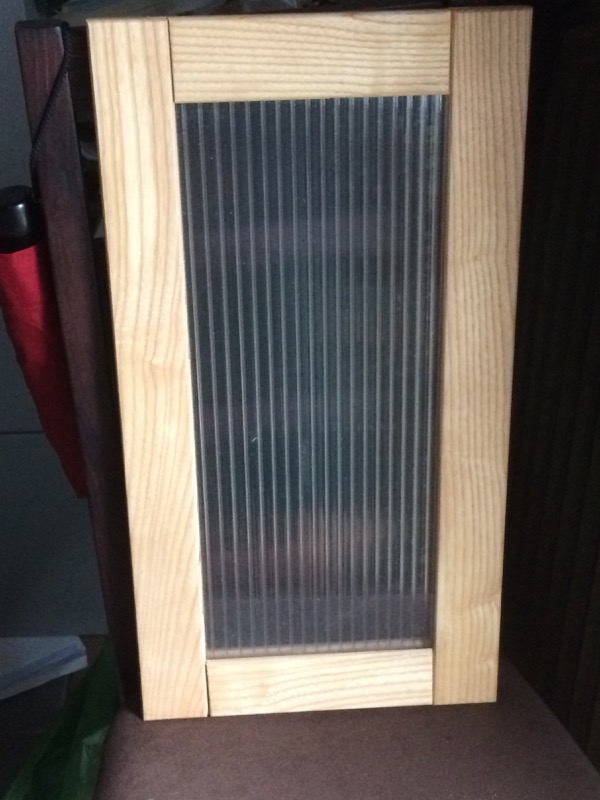

Mes cogitations dans l'été et la lecture des sujets de Kentaro et Cray666 notamment m'ont amené à réfléchir un peu autrement mes façades, pour partir finalement vers un composite de bois massif (frêne)et de polycarbonate alvéolaire :

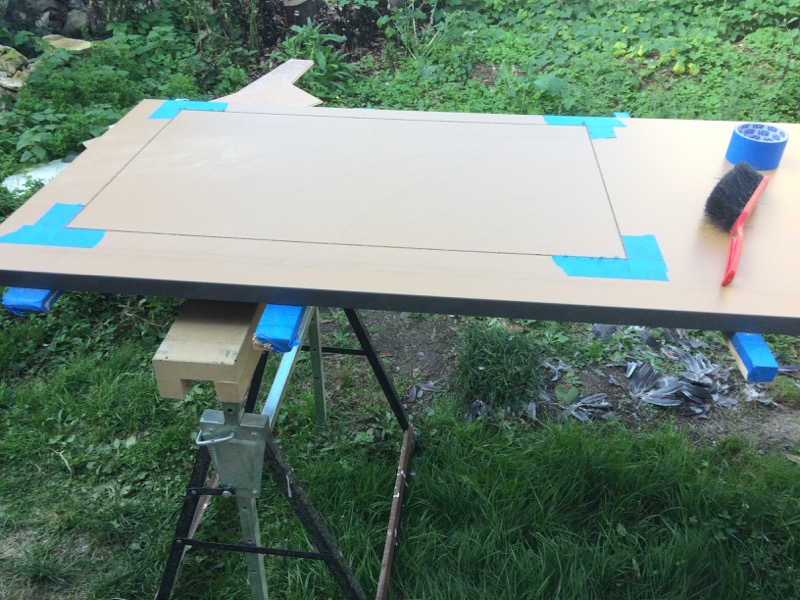

Le polycarbonate étant trop transparent à notre goût, j'ai collé à l'arrière de l'adhésif pour fenêtre de salle de bain pour garder un aspect translucide. la finition du frêne se fera avec du vitrificateur incolore.

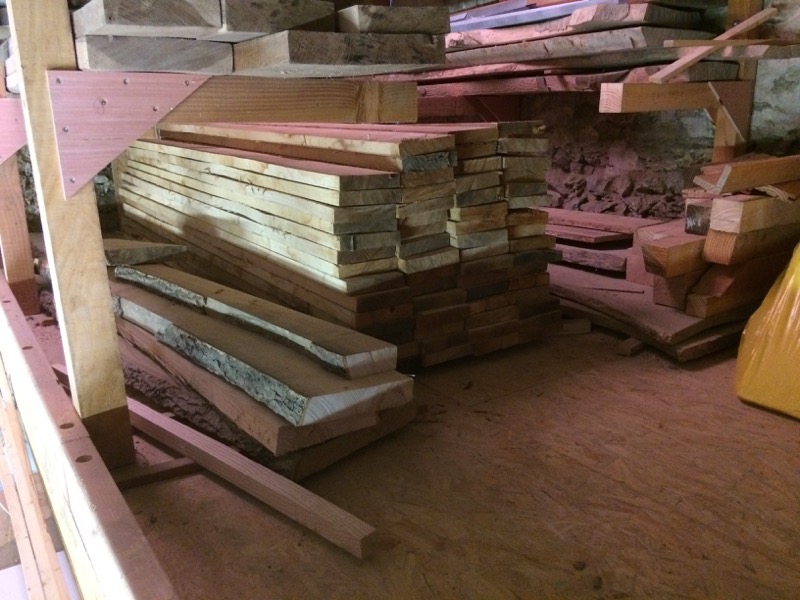

Premier chantier, acheter et ranger le bois, des avivés de 200x15, en second choix : j'ai surtout besoin de petits morceaux, je peux donc éviter les noeuds et défauts facilement, et puis ma dégau n'est pas une machine de guerre...

Je me suis ensuite attaqué à la porte coulissante, pas simple parce que je n'ai pas pu éviter les pièces longues, et donc complexes à dégauchir et raboter pour ma kity 635, mais aussi à assembler dans mon petit atelier. Du coup, je réfléchis autrement à mon futur placard.

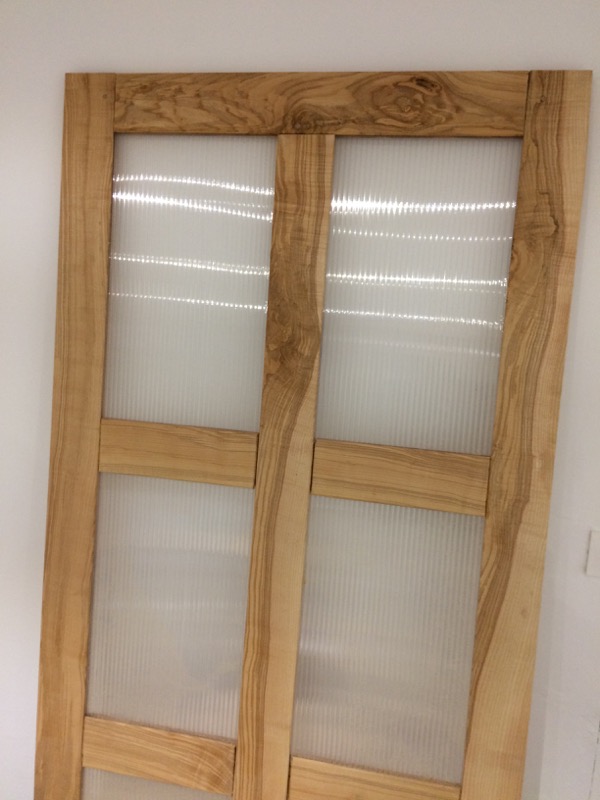

Qui a dit que le frêne était trop clair ou trop terne ? (c'est joli mais c'est une horreur à raboter ces motifs). Les panneaux en polycarbonate sont laissés tels quel pour la porte. Je mettrais d'autres photos quand elle sera en place.

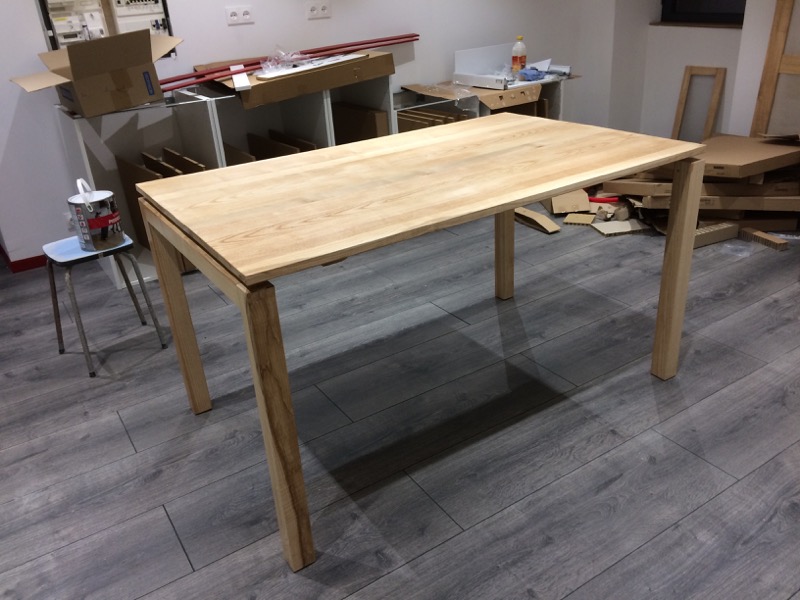

Enfin, dernier chantier terminé vendredi soir, la table :

Pour l'inspiration et la réalisation, je vous renvoie vers cette video d'Ishitani Furniture :



La suite très bientôt...

[cray666]

C'est pas moi ! J'ai rien fait ! Je proteste !

On parle de moi ?

[keitofu]

joli boulot !! marrant ta vidéo, je l'ai regardé hier soir justement !
Tu as réalisé ta table avec les mêmes assemblages que dans la vidéo ?

[krauser]

Très jolie table !

J'ai dans l'idée de m'en fabriquer une également.
Et j'ai aussi regardé cette vidéo.
Hier, moi aussi !

[Etong]

Les assemblages sont les mêmes que ceux de la vidéo, en dehors des insert remplacés par des lamelles et des vis.
Les pieds sont assemblés par double tenons, et les alèses sous le plateau sont dans une rainure à queue d'aronde.

[pic sur pac]

Jolie table,
Je viens de regarder rapidement la vidéo et il y a une machine qui m'intrigue jamais vu auparavant !! regardez à partir de 6'50"!
Cela donne l'impression que cela est du genre "racleuse"!
Si quelqu'un connait?

[bulubuluplopplop]

oui y'avait eu un topic je sais plus quand.

C'est une sorte de raboteuse mais avec couteau fixe (comme sur un rabot à main).

[Etong]

Le travail de la semaine, la confection des façades de tiroir. Rien de bien méchant techniquement, mais pas mal de répétitions, ça vaut le coup de bien régler les machines avant...

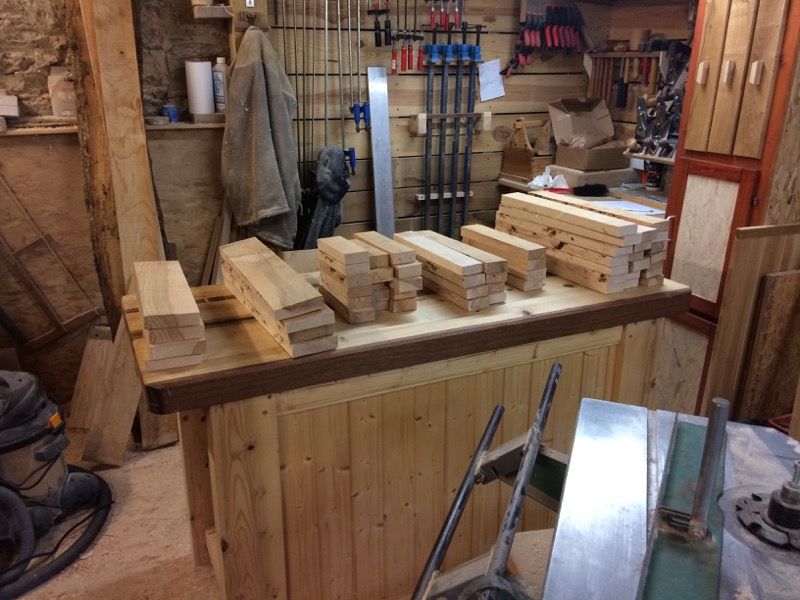

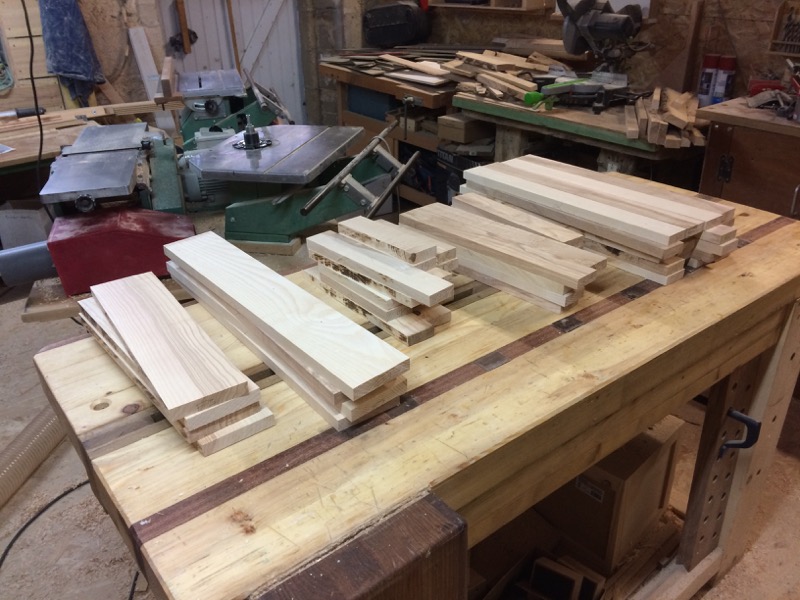

Donc, on attaque par le débit, et on voit tout de suite qu'il y a pas mal de pièces :

L'avantage, c'est qu'il y a pas mal de petites pièces assez courtes et étroites, et donc j'ai pu réutiliser la plupart des chutes de la table et de la porte sans me prendre la tête. Ensuite, longue, très longue partie corroyage et mise aux dimensions...

Un souci que j'ai rencontré avec la table et la porte, c'est le problème de la longueur de mes tables de dégau : les champs n'étaient pas parfaitement droits. Sur la porte, un petit coup de varlope a suffit, mais sur la table, il y avait des collages sur champs pour le plateau et j'ai dû jouer de la défonceuse le long d'un rail pour rattraper le coup. Ici, pas de problème ni de prise de tête, les morceaux sont courts.

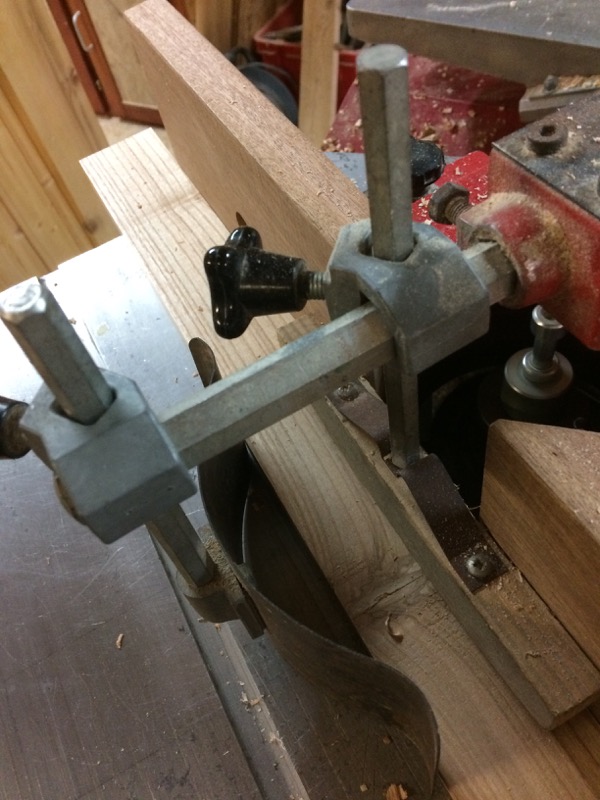

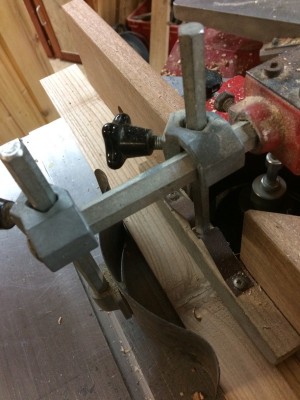

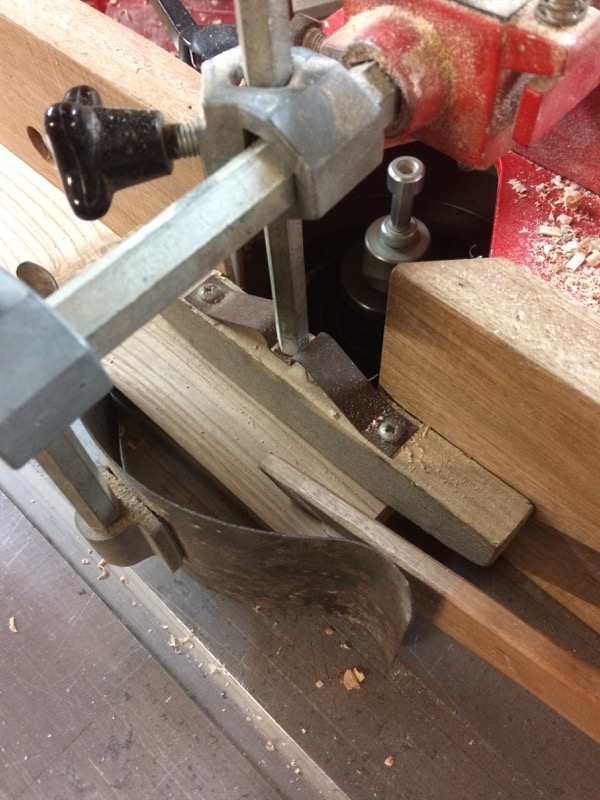

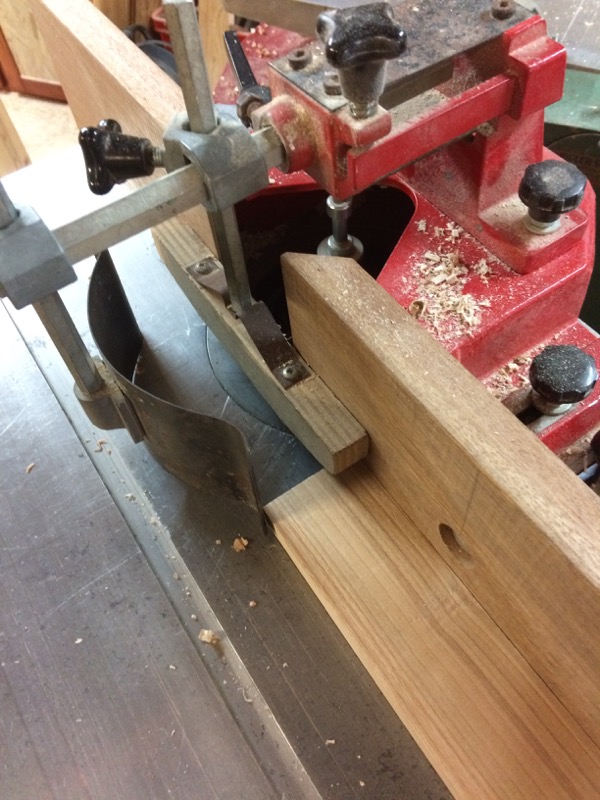

Petit apparté sur la toupie (Kity 627). J'ai fait quelques plans rapprochés pour qu'on puisse bien voir comment elle et conçu au niveau des protections pour faire des rainures dans mon cas. On peut voir les joues, un protecteur supérieur en CP (d'origine) et un protecteur avant en métal (d'origine aussi). Ce ne sont pas seulement des protections...

... mais aussi des presseurs (du moins pour l'avant) : le métal fait ressort et plaque le bois contre les joues). J'ai juste à engager mon bois...

... à le pousser loin du puits avec un poussoir fin...

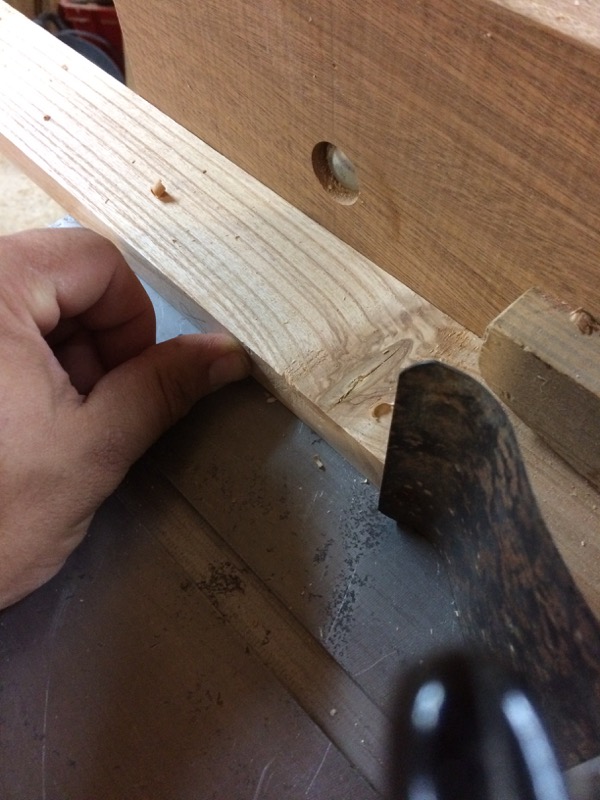

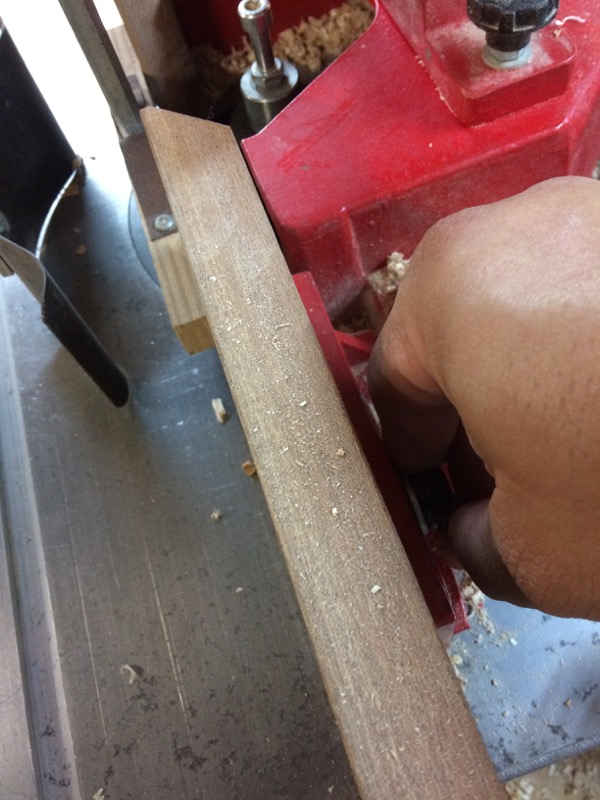

... et à le guider latéralement avec le pouce de l'autre côté. A aucun moment je ne "tiens" le bois, ce qui pourrait entraîner ma main en cas de problème.

La protection du haut gagnerait à être remplacée par un peigne, ça amènerait une pression supplémentaire, surtout pour des morceaux plus longs. Mais globalement la conception de ces machines me laisse toujours impressionné par ces petits trucs dont certaines plus grosses sont dépourvues...

[Etong]

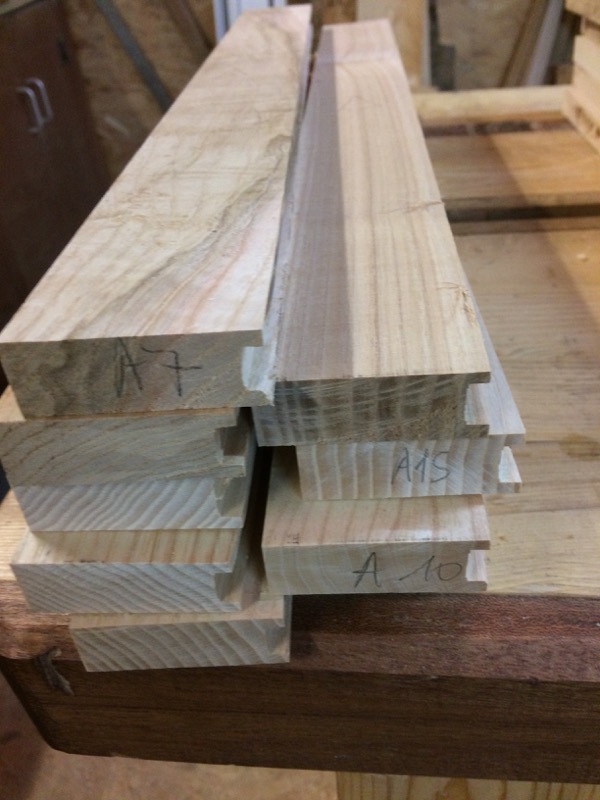

Résultat après une première double passe (en haut et en bas) à 5 mm de profondeur. Encore une double passe à 10mm et une à 15 et toutes les rainures seront faites...

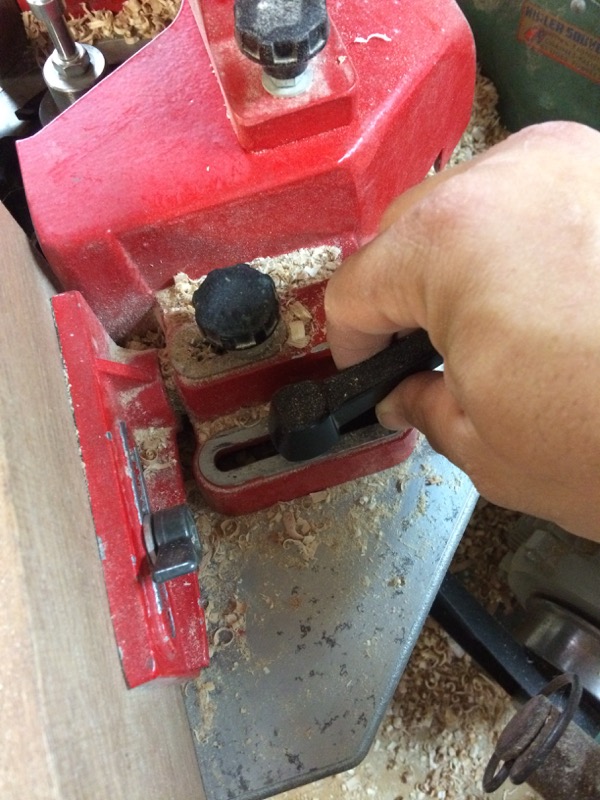

Autre avantage de la kity sur les grosses machines, sa taille, si elle ne permet pas d'aller très loin, facilite les réglages. Je dessert les
joues...

Je débloque le guide...

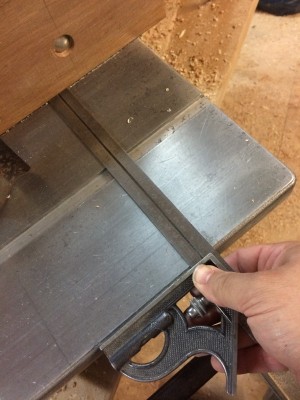

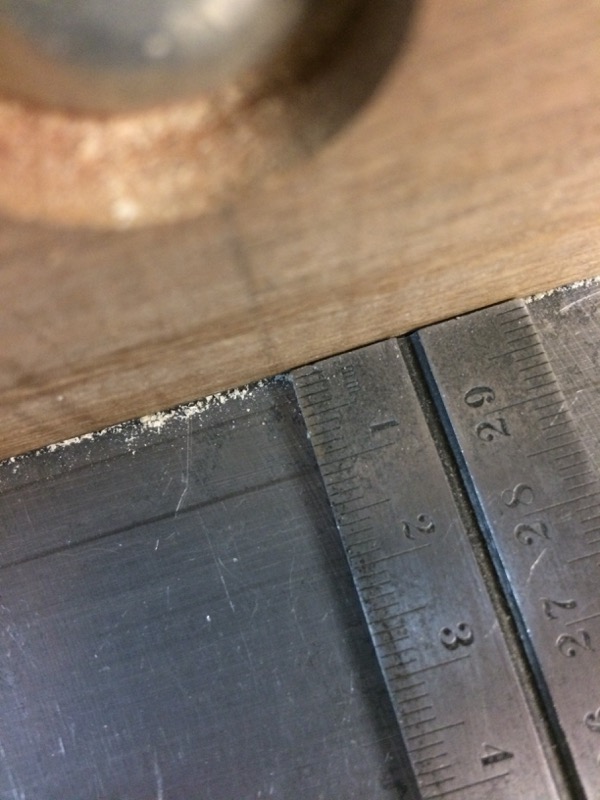

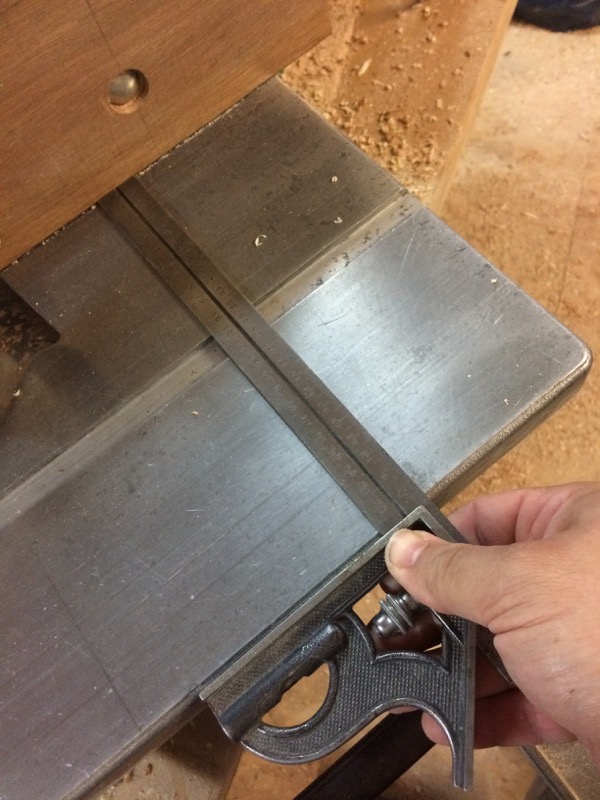

Je reprends la distance sur mon équerre à combinaison (je n'y ai pas touché depuis le précédent réglage à 5 mm)

Et j'ajoute 5mm sur mon équerre pour décaler mon guide à la bonne profondeur (le trait de crayon représente le zéro initial)

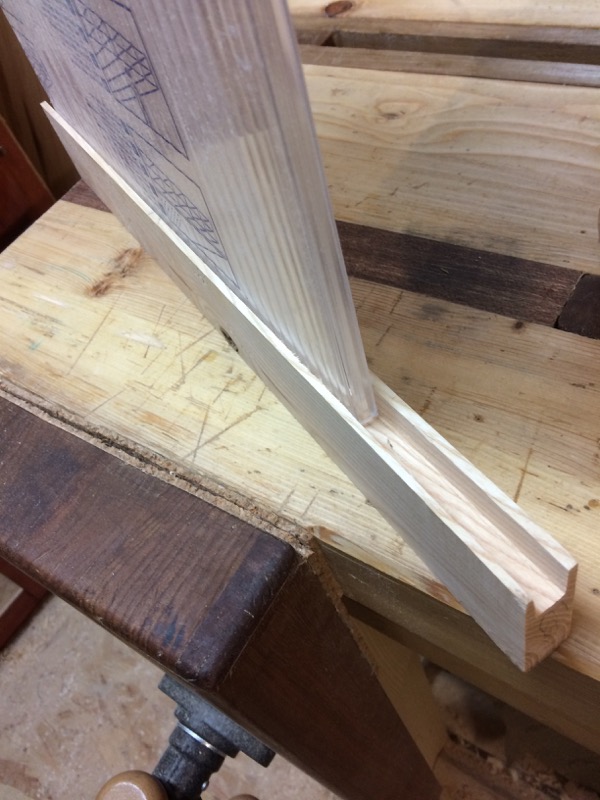

Quelques centaines de metres de rainure plus loin, test avec une chute de polycarbonate : nickel !

[Kentaro]

Ooh... On peut voir la table de plus près, sous tous les angles ? Je crois bien qu'elle le mérite...

[Etong]

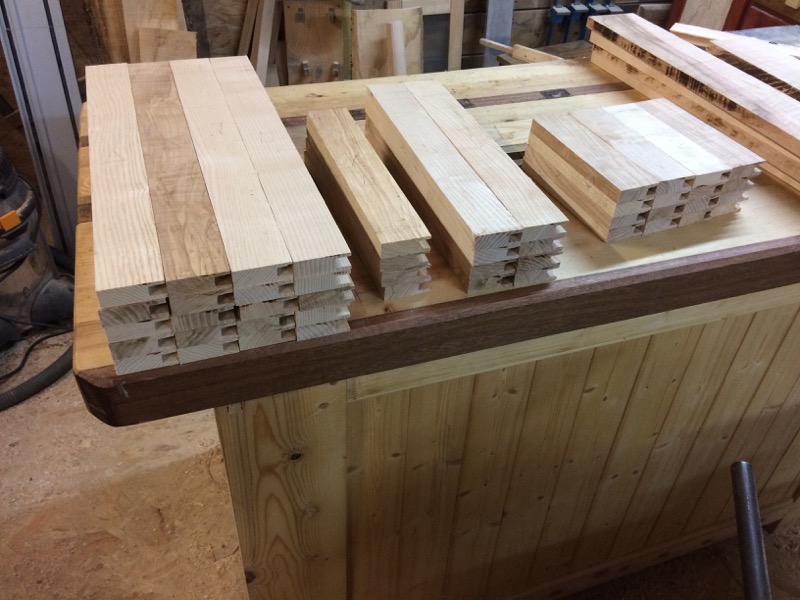

Opération rainure terminée !

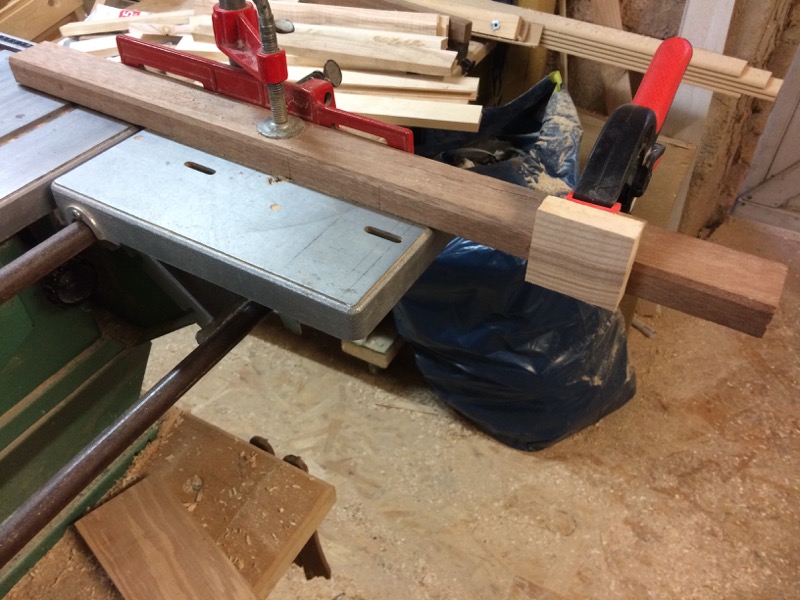

On s'attaque à présent à la mise à longueur, avec un guide latéral et une butée de précision digne des dernières Felder !

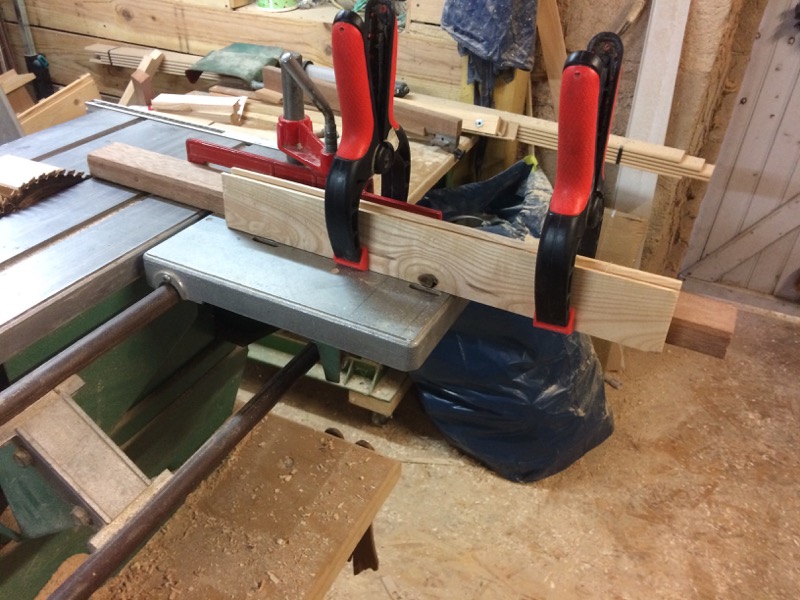

Mais sur les petites pièces, ça ne fonctionne pas. Heureusement, comme chez Felder, le guide est à dimension variable...

Mise aux dimensions terminée. C'était un peu court par rapport aux étapes précédentes, et ça me laisse sur ma faim. J'ai commencé à réfléchir à l'amélioration de mon guide avec buté, je sens que je vais investir dans du rail alu sous peu...

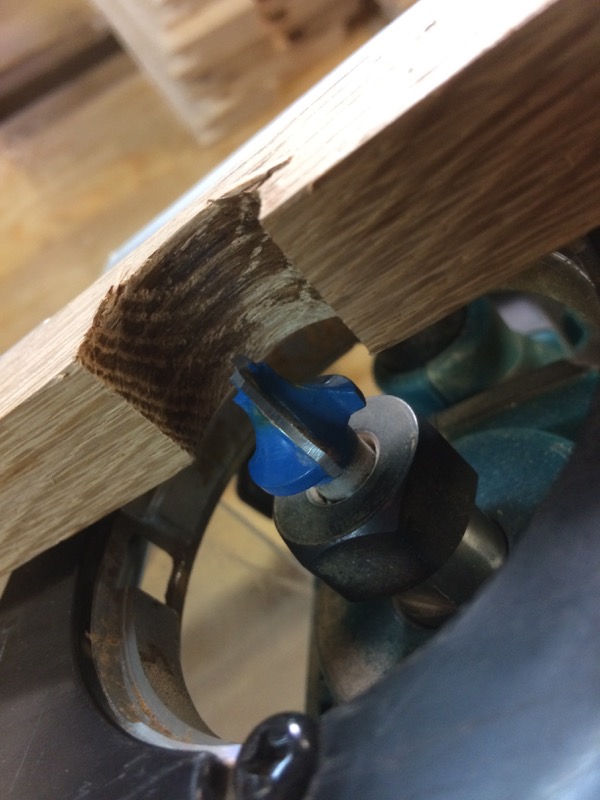

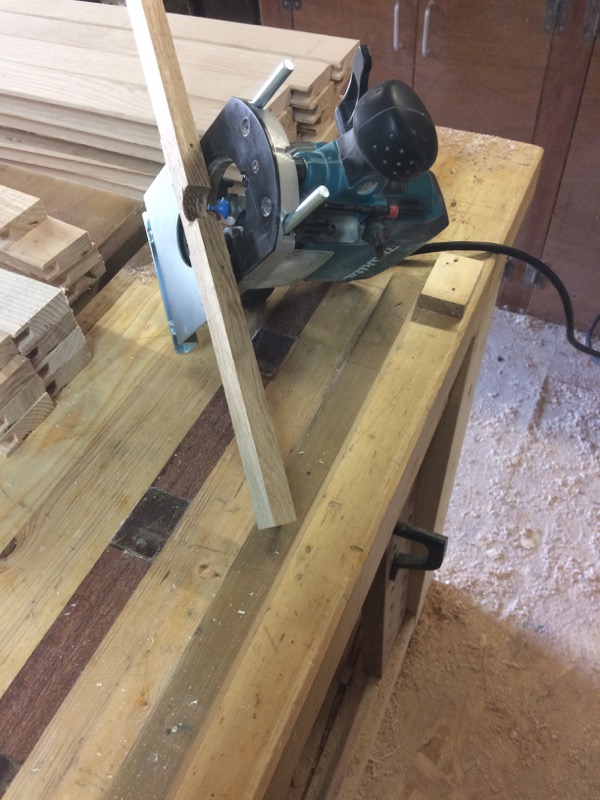

Pour les bords du parement, j'ai opté pour un petit quart de rond pour adoucir la façade. Sur mon prototype, j'avais fait tous les quarts de ronds avant les rainures, en me disant que je ne pourrais pas sion utiliser de fraise à roulement. Souci, le bord étant amincis, j'avis eu un peu d'éclats au moment du rainurage. J'ai donc opté cette fois pour une fraise quart de rond sans roulement, avec un guide latéral maison pour éviter tout mouvement intempestif en fin de passe

Les bois sont disposés en plus dans un calage cloué à l'établi (sous le tasseau de la défonceuse, on ne voit pas très bien...)

[Etong]

Kentaro : pour la table, je mettrais des photos plus tard, je manque un peu de recul dans la pièce pour le moment, mais c'est prévu !

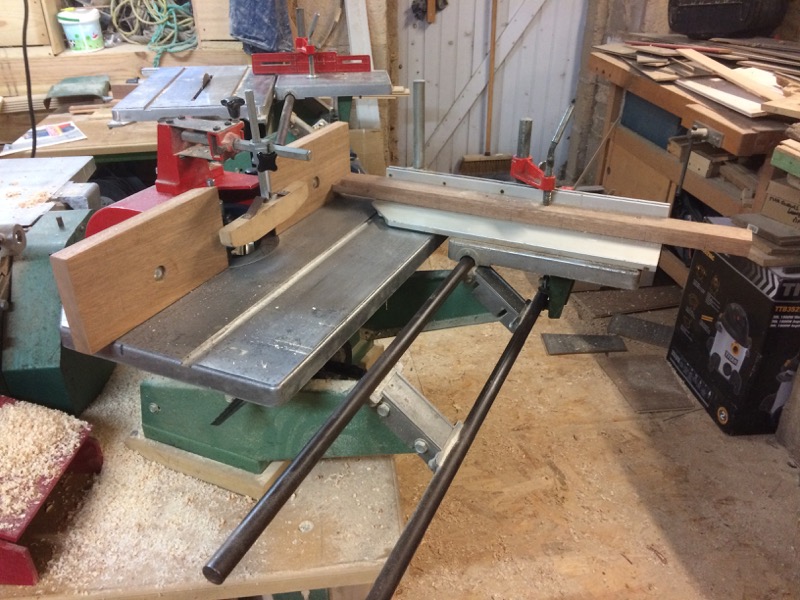

Et c'est parti pour le tenonage ! Parmi les défauts de la kity 627 (il y en a), il y a un manque de rigidité entre la table et le chariot à tenonner classique, que j'utilise aussi sur ma scie. Le bois est bloqué sur le chariot et du coup remonte par rapport à la table, d'où des tenons mal fichus et des réglages impossibles à reproduire.

Sur la scie, pas de problème, avec mon guide maison et des contraintes sur le bois qui sont uniquement sur le tranchant de la lame de scie, je ne suis pas obligé de brider mon mon bois et tout est bien droit. Sur la toupie, difficile de laisser le bois libre au monent de tenonner, ou ça tourne au gore... Le précédent propriétaire de la toupie m'avait laissé ce chariot (oui, j'ai DEUX chariots à tenonner, je ne me refuse rien !), qui compte un plateau supplémentaire sui déborde largement sur la table. Il fait presque chariot ras de lame sur la scie mais mange 12mm en hauteur (et les lames de scie circulaires kity, c'est pas du 315mm de diamètre), je ne m'en sert donc jamais pour cela. Mais sur la toupie, il garantie la rigidité de l'ensemble et les tenons sont droits. Je ne sais pas par contre s'il s'agit d'un accessoire kity d'origine.

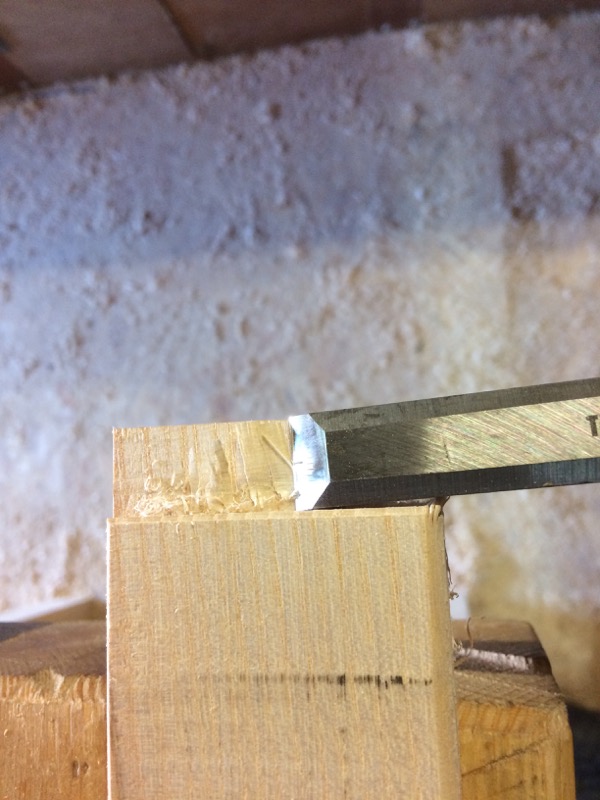

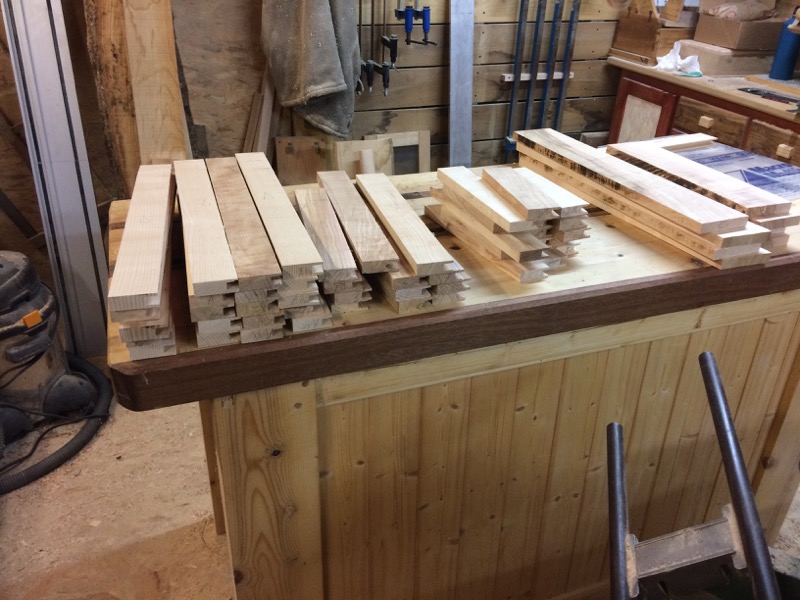

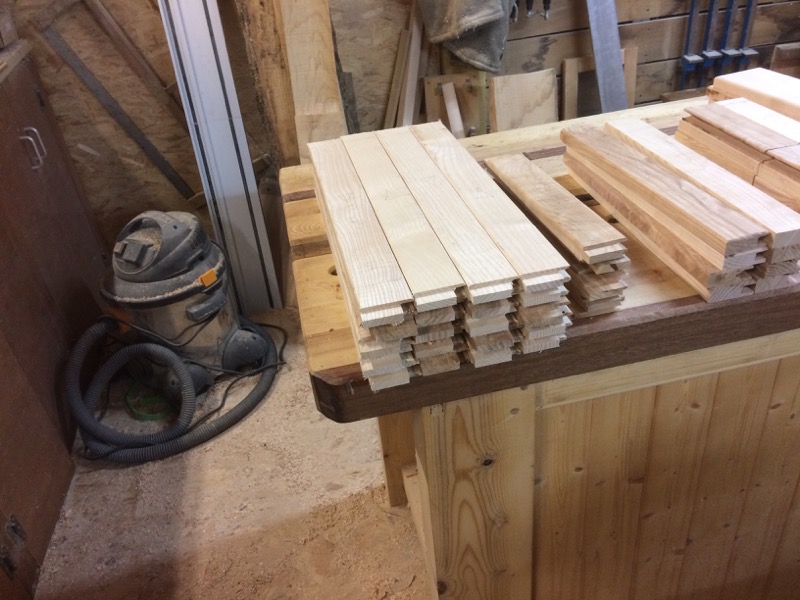

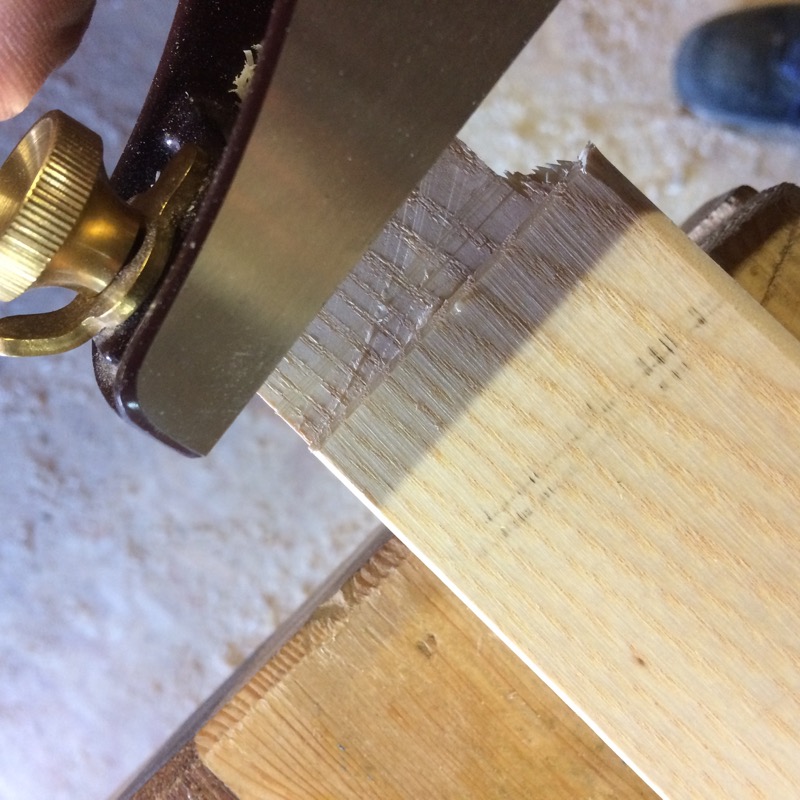

Et ça y est, les tenons sont finis, plus q'un petit coups de rabots pour arrondir au niveau du percement, suivi d'un petit coup de ciseau pour ôter les petits éclats...

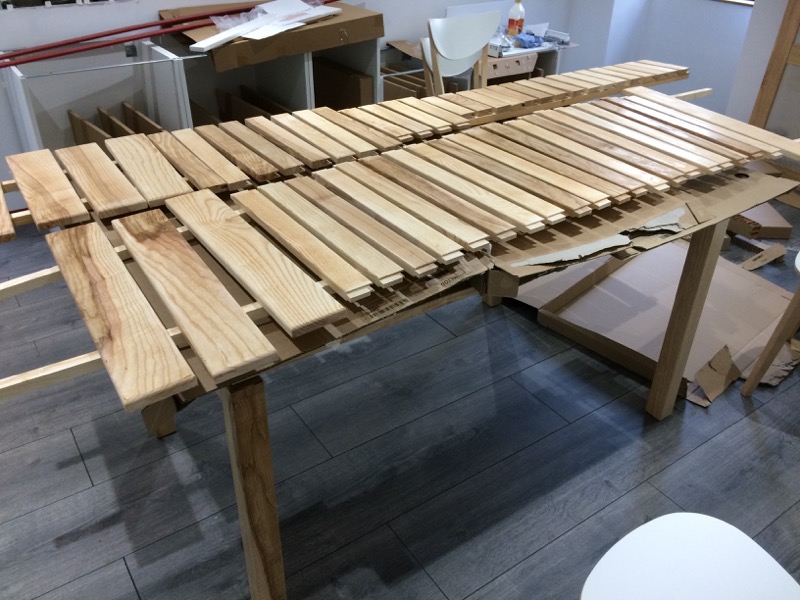

Finalement, je décide de récupérer les pièces pour fabriquer un xylophone. Ou pour appliquer la finition plutôt ?

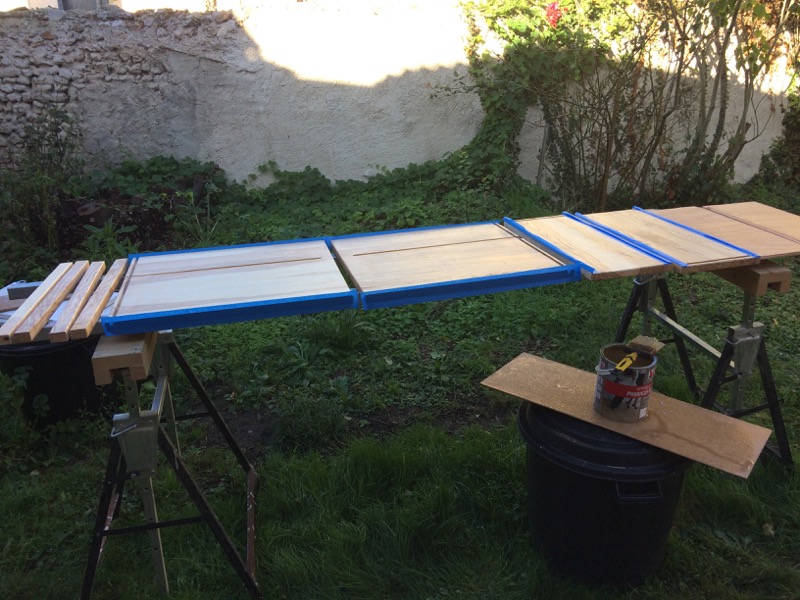

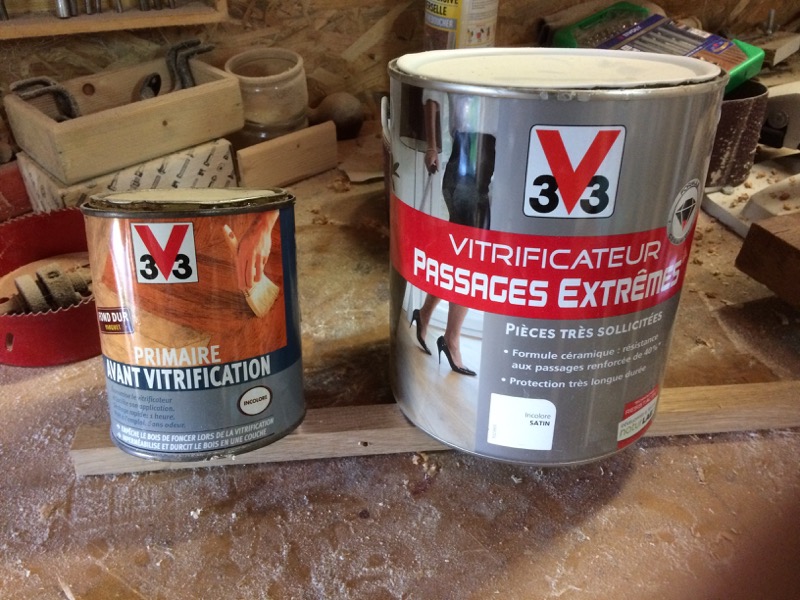

Au menu, une couche de fondur et deux couches de vitrificateur, sur sur les parties à coller plus tard.

[Etong]

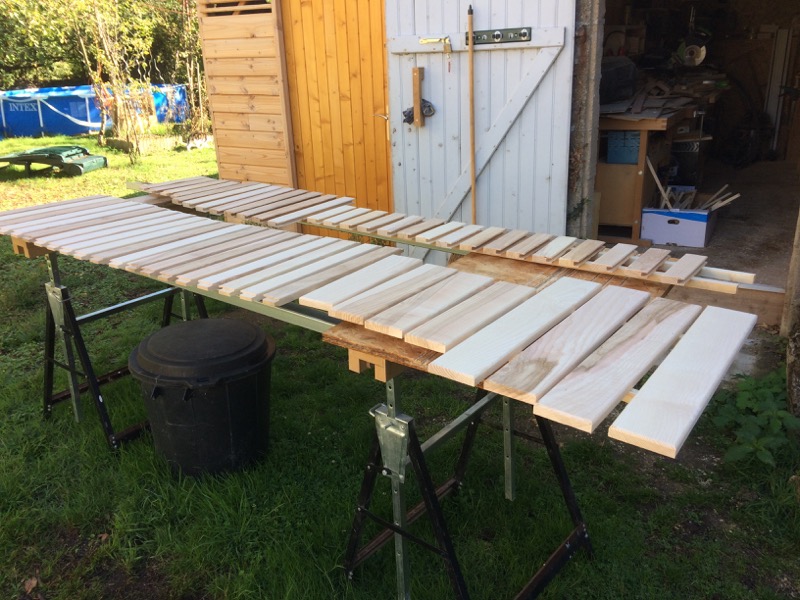

Après la dernière couches, séchage en intérieur :

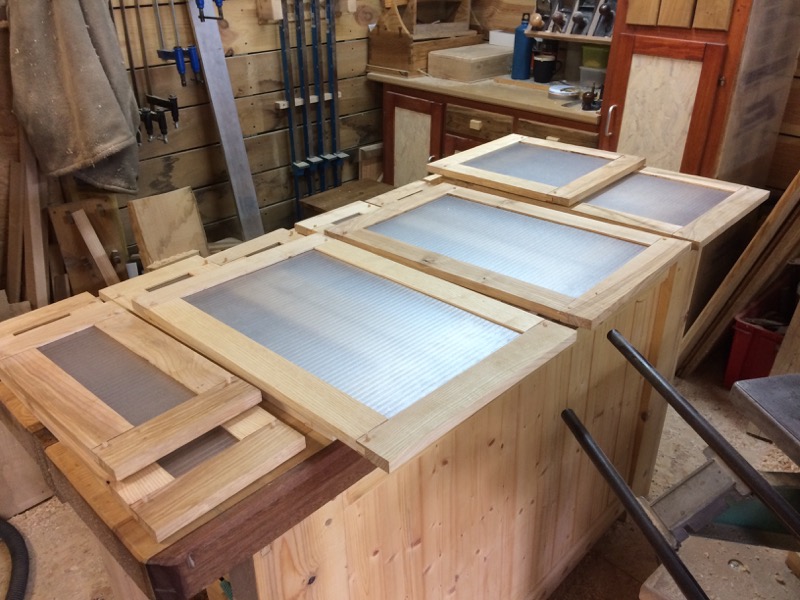

Enfin hier, assemblage et collage avec les panneaux en polycarbonate. Pour ceux ci, rien de particulier, découpe avec la scie sauteuse et une règle (parce que j'ai un lame pour sur la sauteuse et pas sur la circulaire), et collage d'un film vitrage cathédrale sur l'arrière)

Prochaine étape, le montage sur les tiroirs...

[Kentaro]

J'ai une question concernant la table, car j'aimerais bien en faire une semblable:

Esthétiquement, elle est superbe. Mais est-elle rigide ?

Quand on pousse le plateau, cela ne danse pas ? Ce qui me gène, c'est que les pieds ne sont reliés au reste de la structure que par un tenon/mortaise (ou deux ?) qui n'est pas énorme. Toute la stabilité de la table ne repose donc que sur le bon vouloir de cet assemblage, en bout de traverse, sans rien d'autre. Or, d'habitude, ce genre d'assemblage, cela conserve une certaine flexibilité.

Qu'en est-il ?

[Etong]

Effectivement elle danse un peu (amplitude de 1 à 2 mm). Je viens de vérifier sur la vidéo, elle ne bouge pas du tout à la fin sur le dernier passage à l'huile.

J'ai adapté les dimensions pour avoir une table de cuisine, en passant de 200cmx100cm à 139x86, et mes pieds sont donc moins massifs. En plus, le frêne est sans doute plus élastique que le noyer utilisé dans la video, ça joue sans doute. Ça reste très tolérable,et j'ai ajouté une cheville pour renforcer l'assemblage, donc ça ne cassera pas. C'est un double tenon, comme sur la vidéo.

Le poids du plateau et de l'ensemble reste quand même conséquent même avec ma table plus petite, ce qui explique aussi sans doute qu'une grande bouge moins facilement...

Esthétiquement, j'adore ce que fait cet artisan, et puis ses vidéos sont tellement reposantes... et j'adore aussi ses machines, elles montrent une réflexion encore différente de l'Europe ou des USA par rapport au travail du bois, notamment sa scie circulaire dont la lame sort complètement pour faire les tenons.

[Etong]

Entattendant de recevoir les façades 1er prix de chez Ikea pour avoir les emplacements précis de perçages de tiroir, j'ai attaqué le meuble sous évier, dont les panneaux séchaient avant hier.

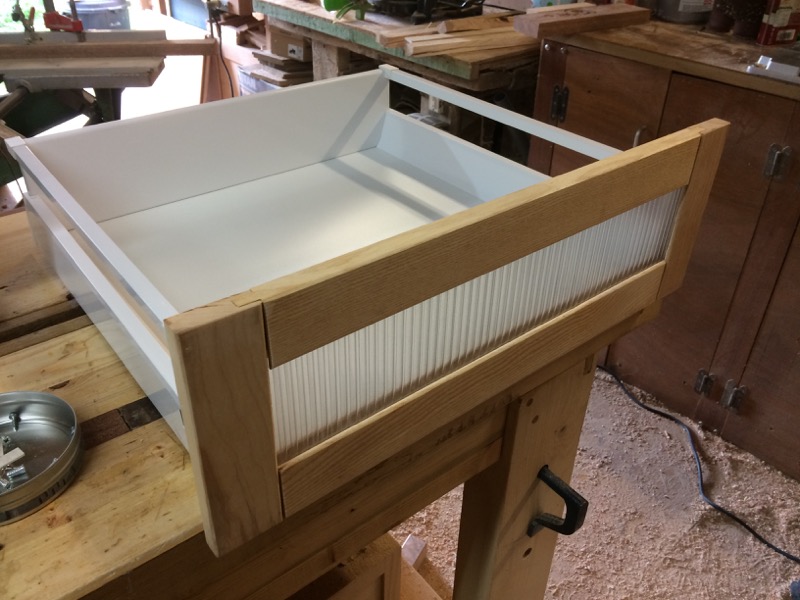

Et hier midi, réception des façades, fabrication d'un gabarit ad hoc et assemblage du premier tiroir complet :

Pour le reste, repos aujourd'hui je crois que j'ai réveillé une méchante tendinite au coude droit qui va me ralentir dans mes travaux...

[Etong]

Le temps file vite, ça va faire presque'un mois que je n'ai pas poster sur ce sujet...

Pourtant, je ne 'ai pas chômer, et nous sommes installé dans notre cuisine depuis presque deux semaines !

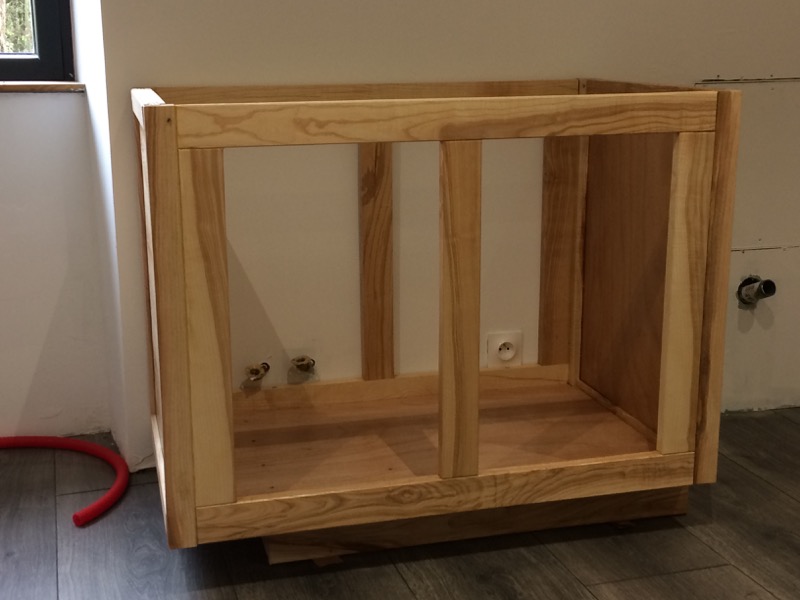

J'ai commencer par finir le meuble de l'évier. Au niveau technique, j'avais envie d'essayer de faire tous les assemblages avec des doubles lamelles : c'est donc un meuble en faux panneaux assemblés sur les bords, avec un fond en CP 18mm vissé. le plan de travail supérieur assurera le reste du "contreventement".

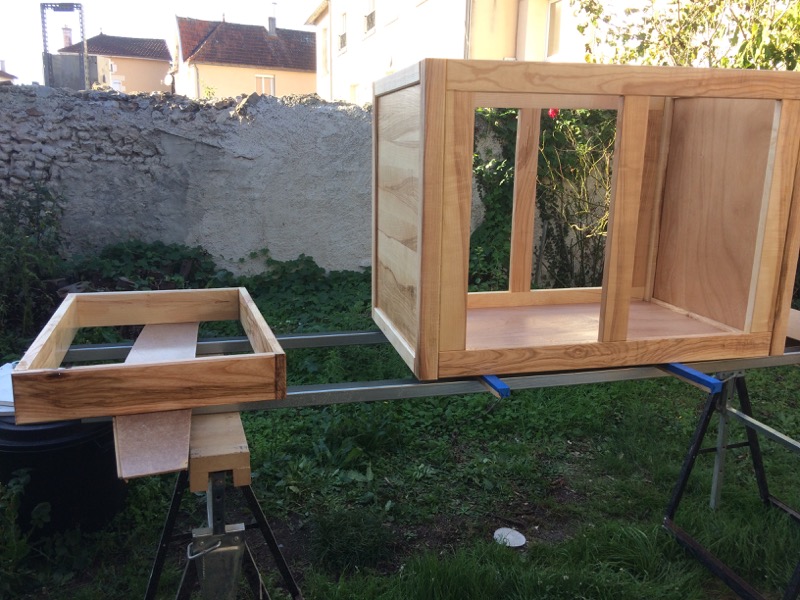

En cours de séchage :

En place

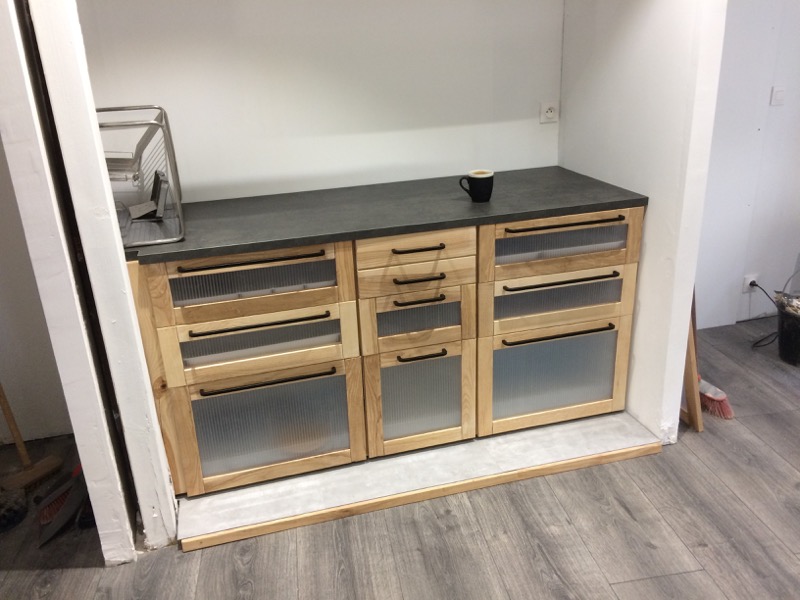

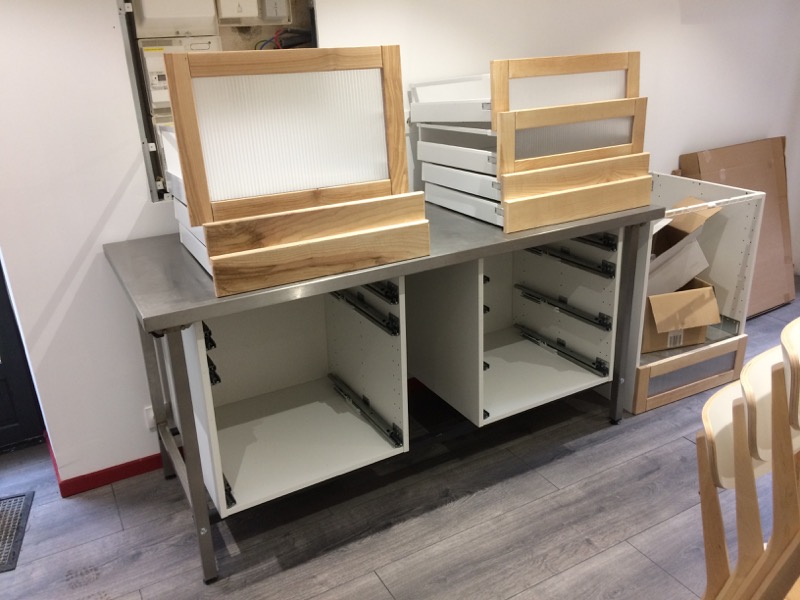

J'ai ensuite assemblé l'ensemble des façades de tiroir et mis en place les trois caissons sous plans de travail du placard :

Au tour du plan de travail en inox. C'est à l'origine un plan de travail pro, racheté à un charcutier. Il comportait un plateau inférieur et un tiroir, que j'ai enlevés pour pouvoir insérer deux caissons 60 cm, posés sur des cornières boulonnées aux pieds du meuble.

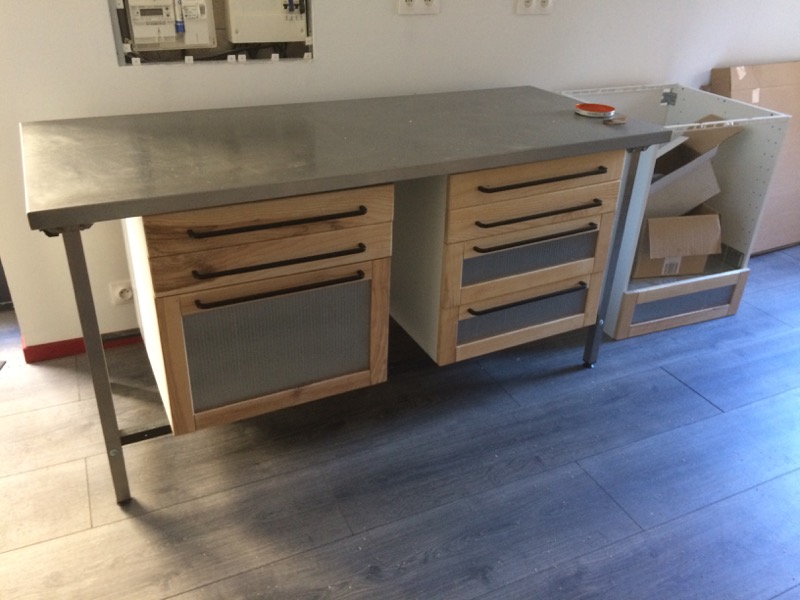

Je rajoute les tiroirs terminés :

On voit qu'il me reste de l'espace, il ne reste plus qu'à préparer les habillages et le meuble central avec les cotes exactes :

[Etong]

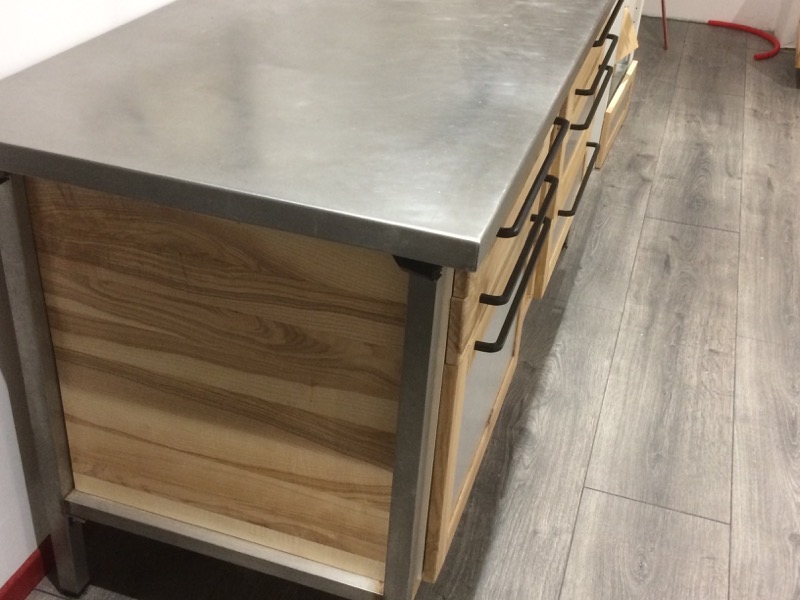

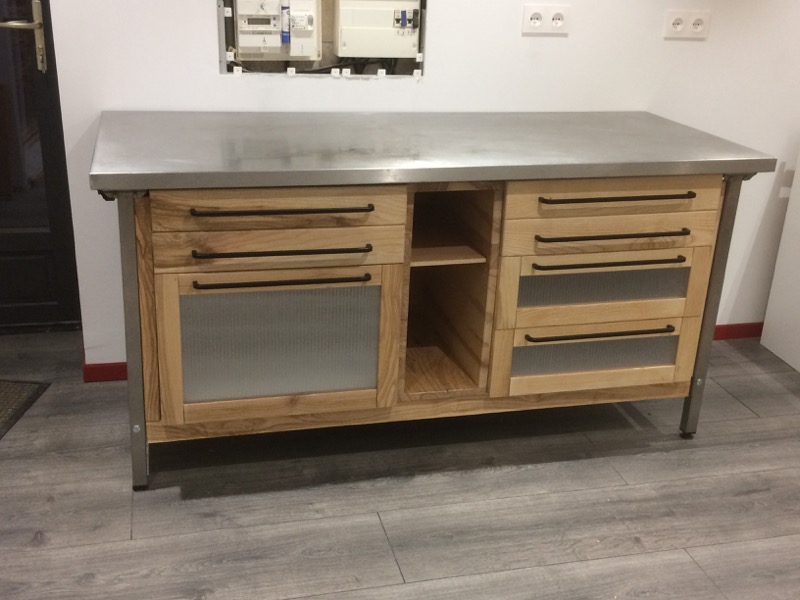

Et voila le plan de travail terminé :

Au tour du meuble évier, avec la découpe des plans de travail. Je n'ai pas pris de photos de la pose de l'évier, mais le constat est toujours le même malheureusement : en dehors de ce que j'ai fabriqué ou pris chez Ikea, il faut toujours bricolé pour adapté le reste, il y a toujours un truc qui merde... J'espère pour les pros que le matos qu'ils posent est mieux conçu...

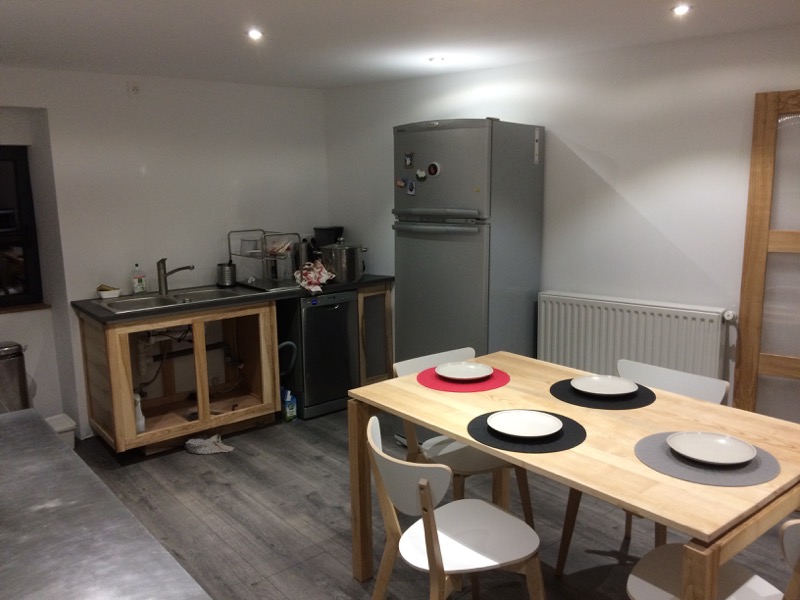

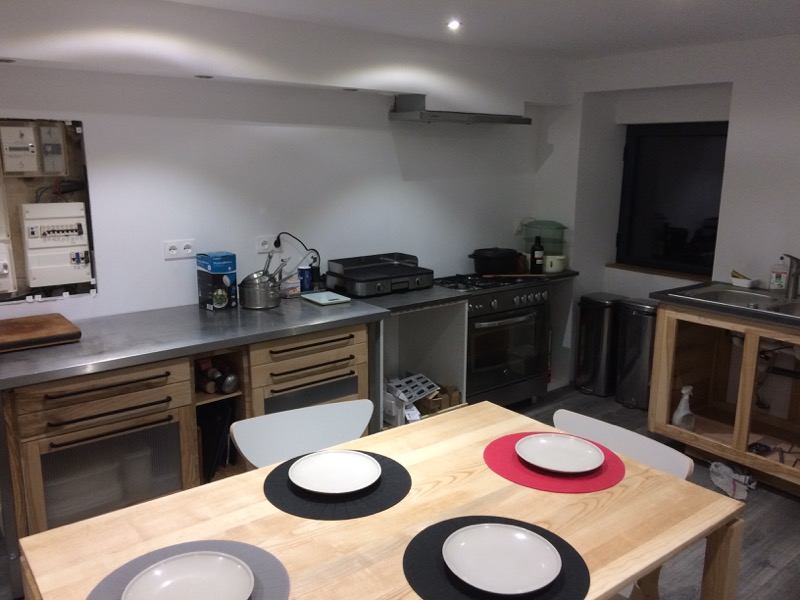

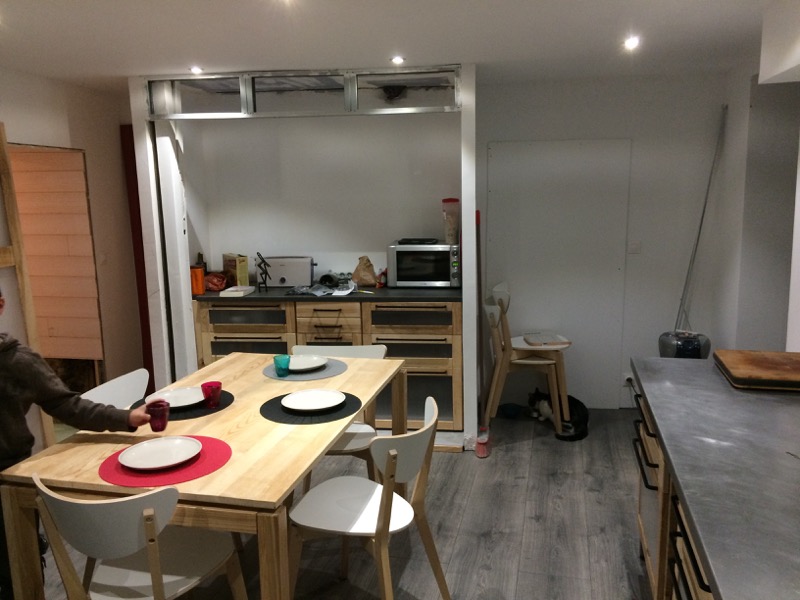

Ensuite, c'est jour de déménagement pour la cuisine :

[Etong]

Alors, ces derniers jours, on est dans la fin des aménagements en fonction des derniers besoins repérés :

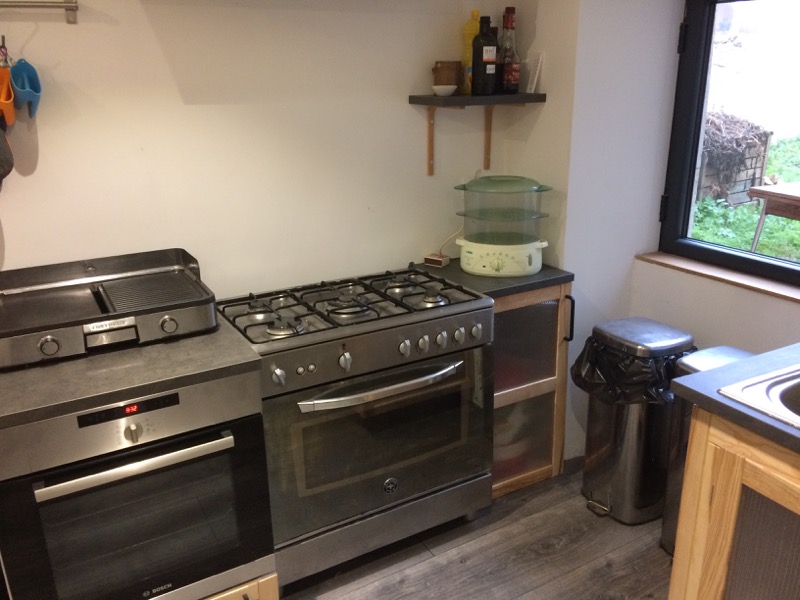

La porte du caisson de la bouteille de gaz et l'étagère au dessus, chute du plan de travail

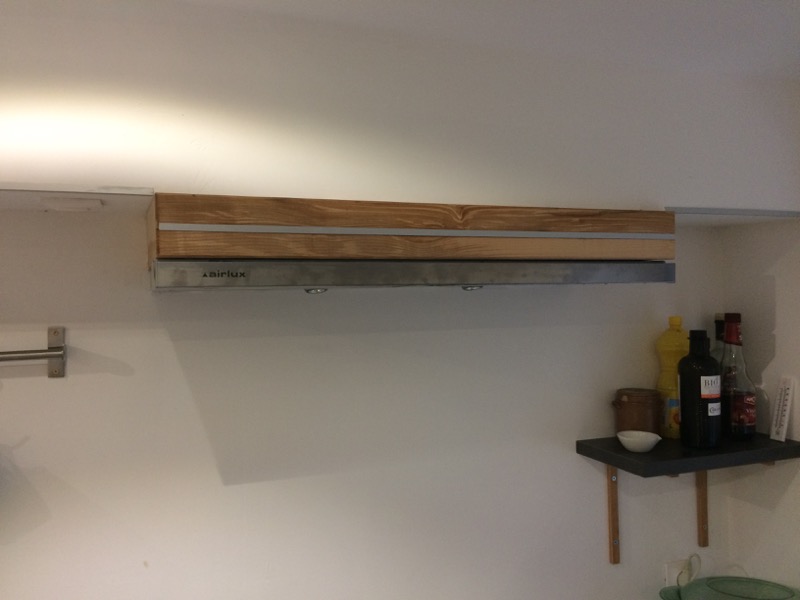

L'habillage de la hotte :

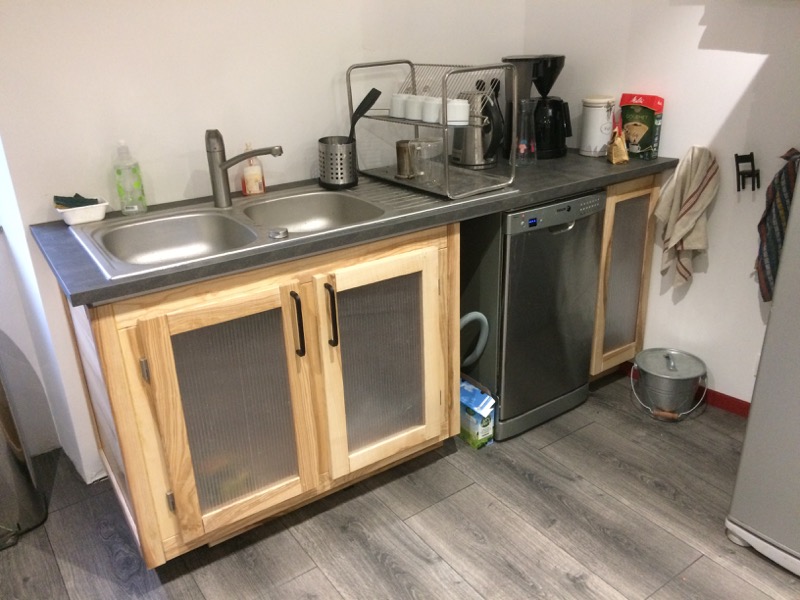

Les portes du meuble évier. Au fond, c'est une façade sur un support en angle, avec un vide derrière, il n'y avait pas la place pour y mettre un rangement. Le lave vaisselle fait 45 cm de large, c'est pourquoi il reste un vide qui sera comblé par un tiroir à roulette.

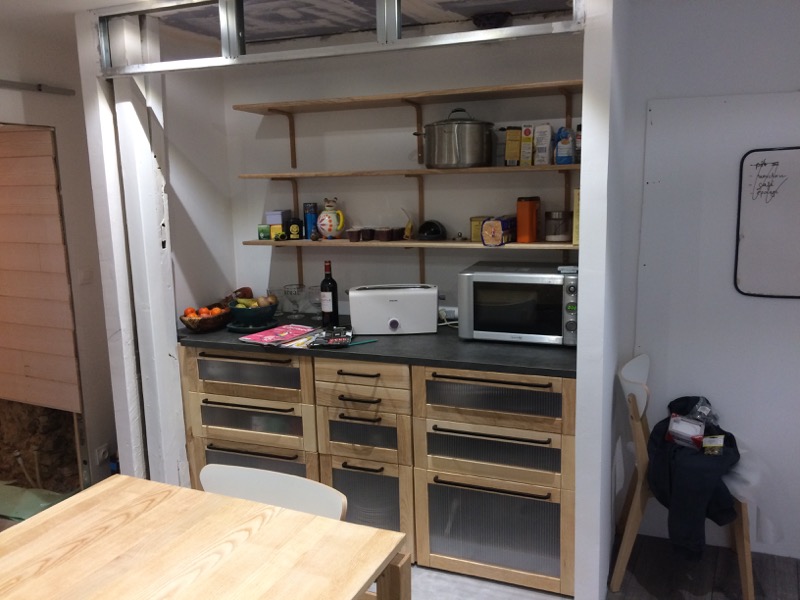

Le placard en cours d'aménagement avec les étagères :

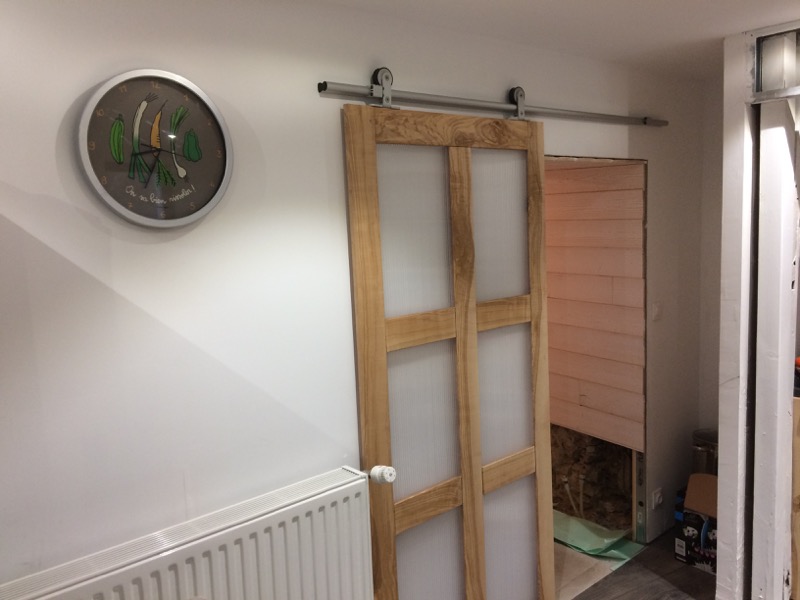

Et enfin la porte coulissante posée :

Pour ceux que ça intéresse, Olivier Verdier a fait hier une video d'un habillage de cuisine Ikea :

[Kentaro]

C'est bien beau tout cela! J'aime beaucoup l'aménagement du plan de travail de charcutier, la hôte, la porte coulissante,l'alliance du bois et de l'inox, bref,il y a un style cohérent, bravo!
