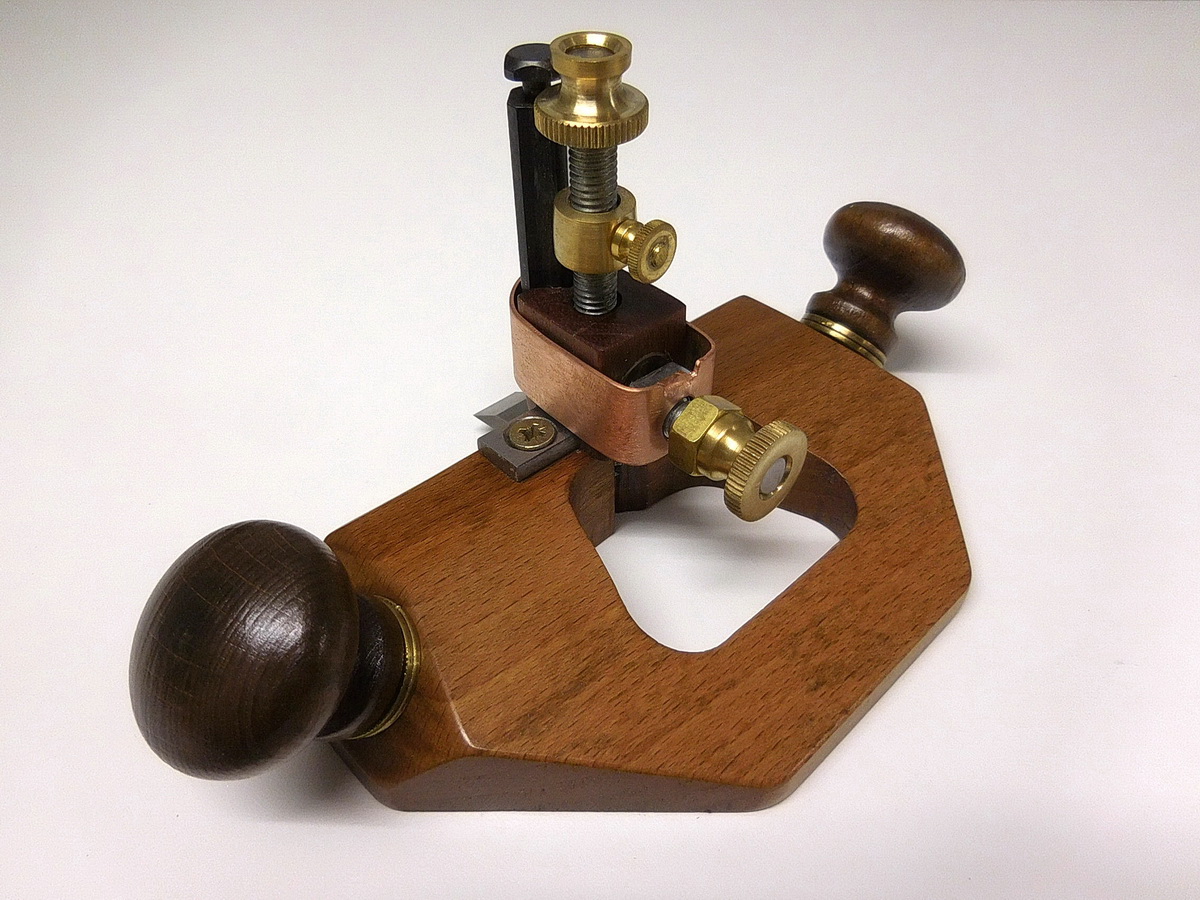

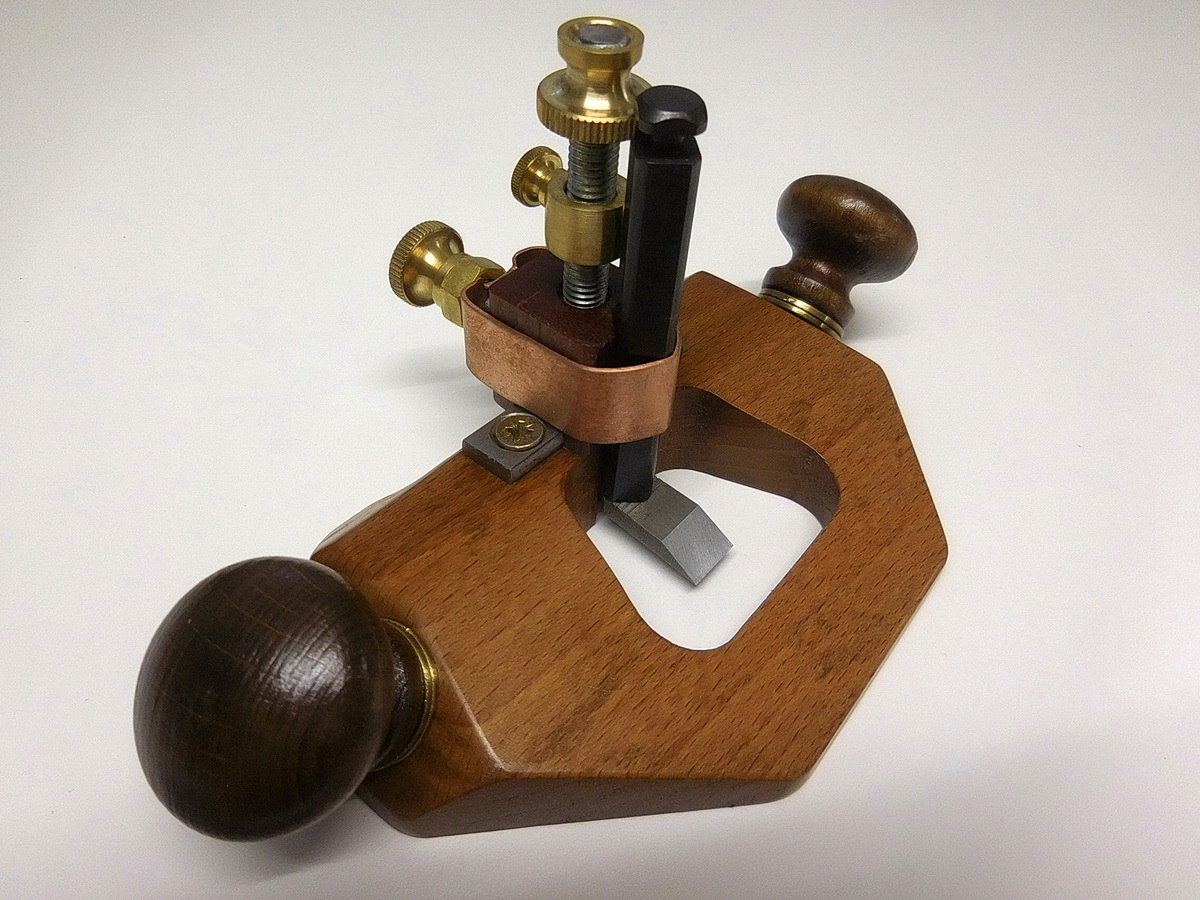

Je partage ici ma dernière petite réalisation.

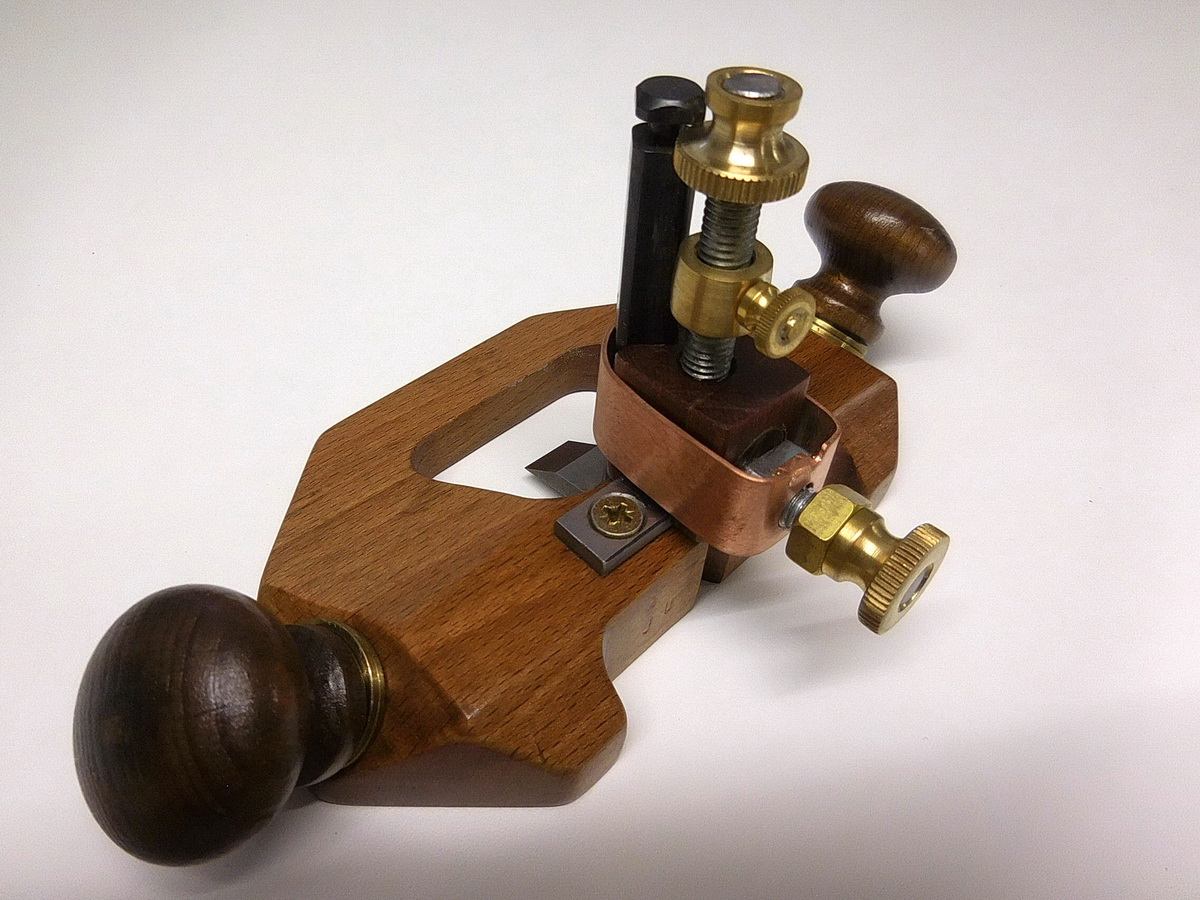

Il s'agit d'une Guimbarde en bois qui s'apparente aux guimbardes du commerce.

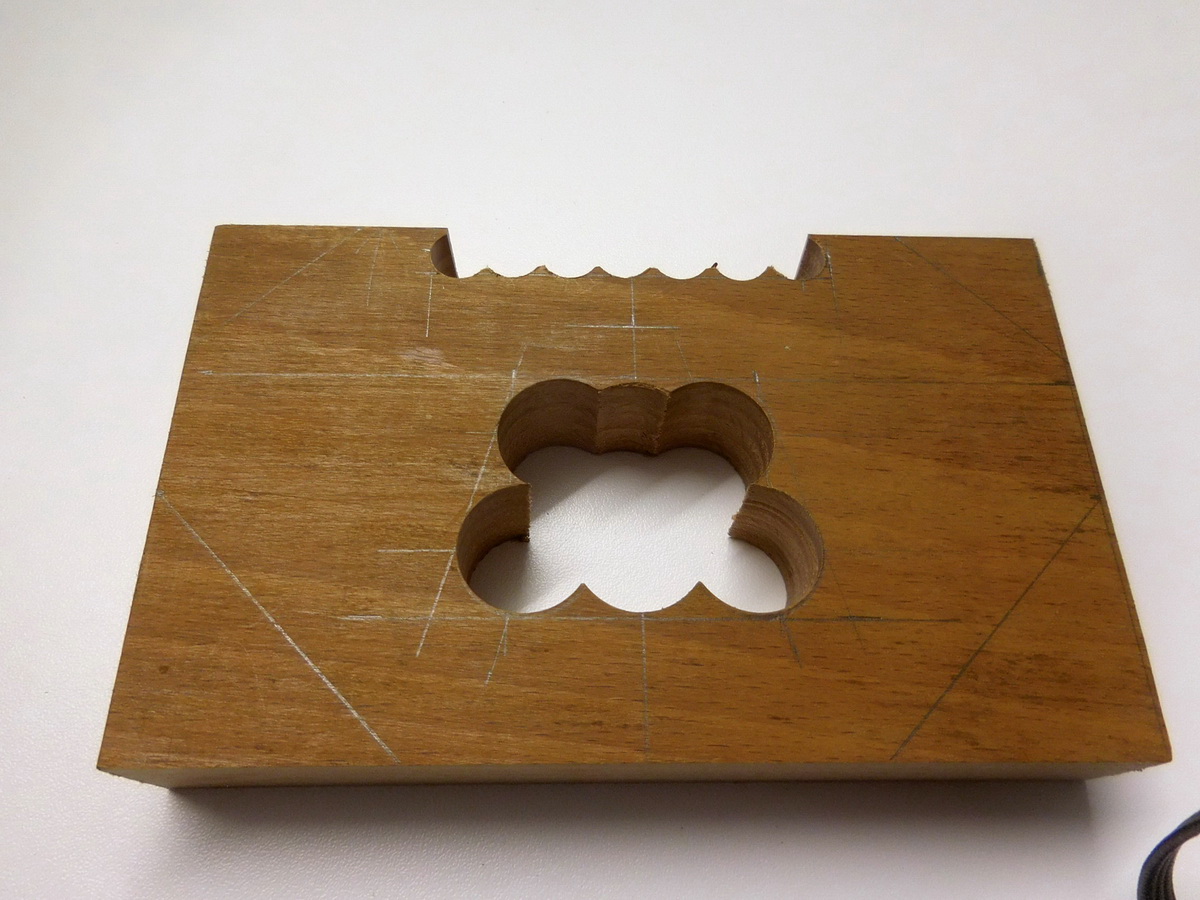

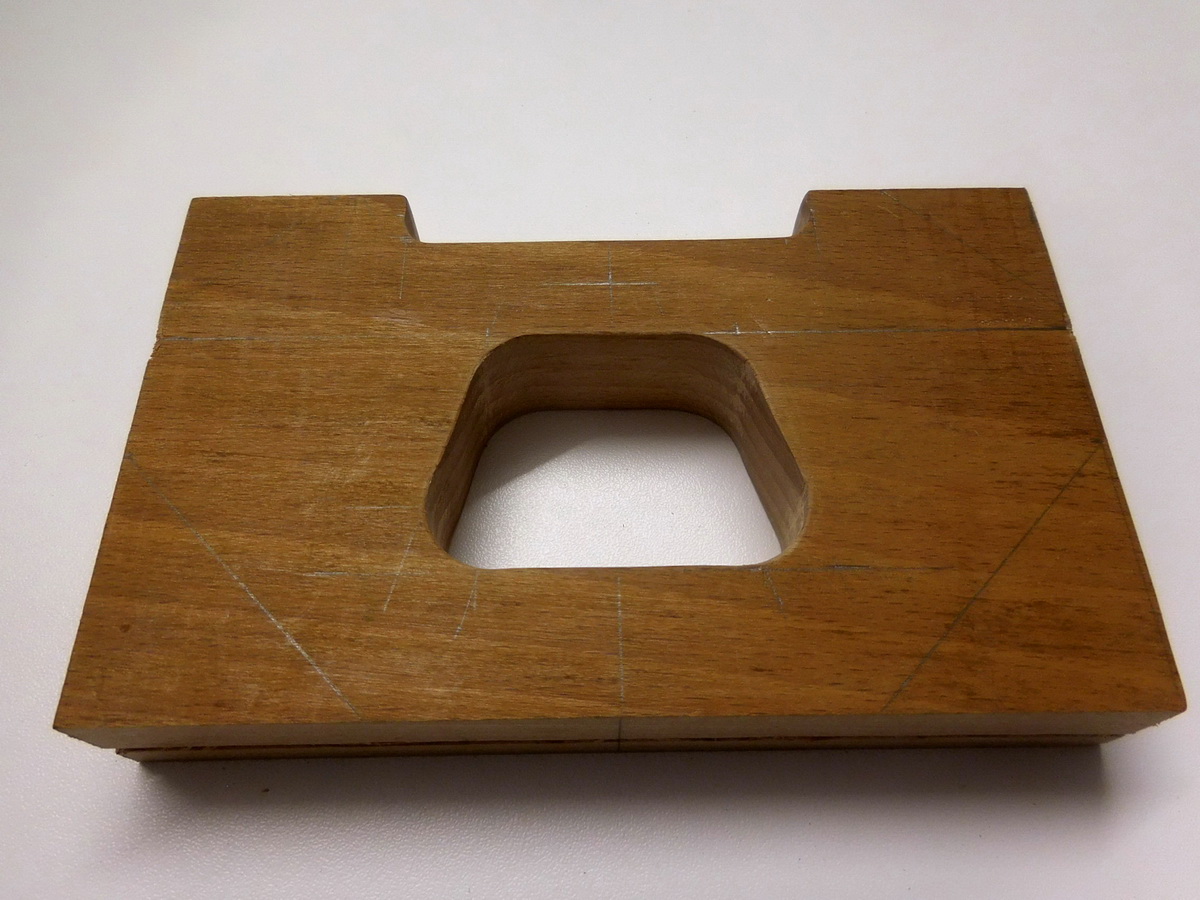

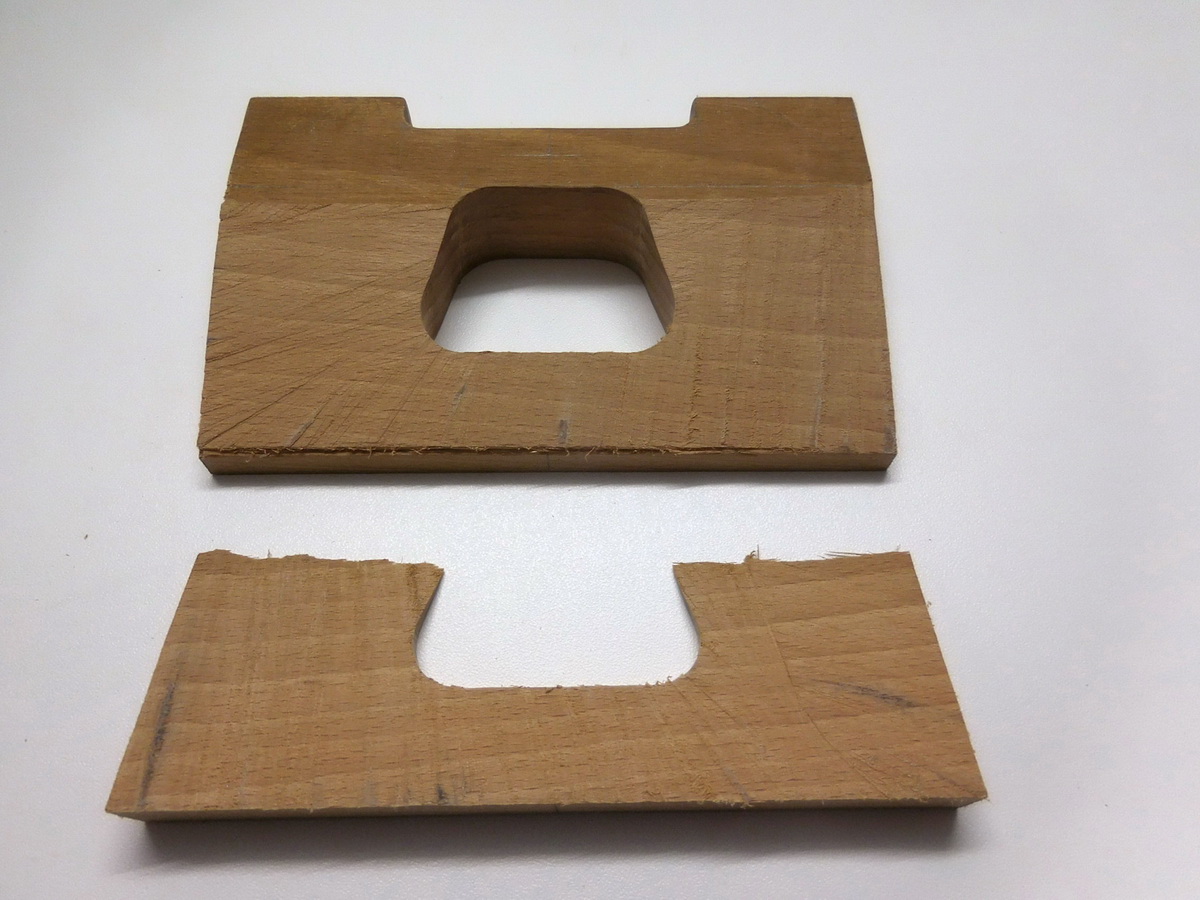

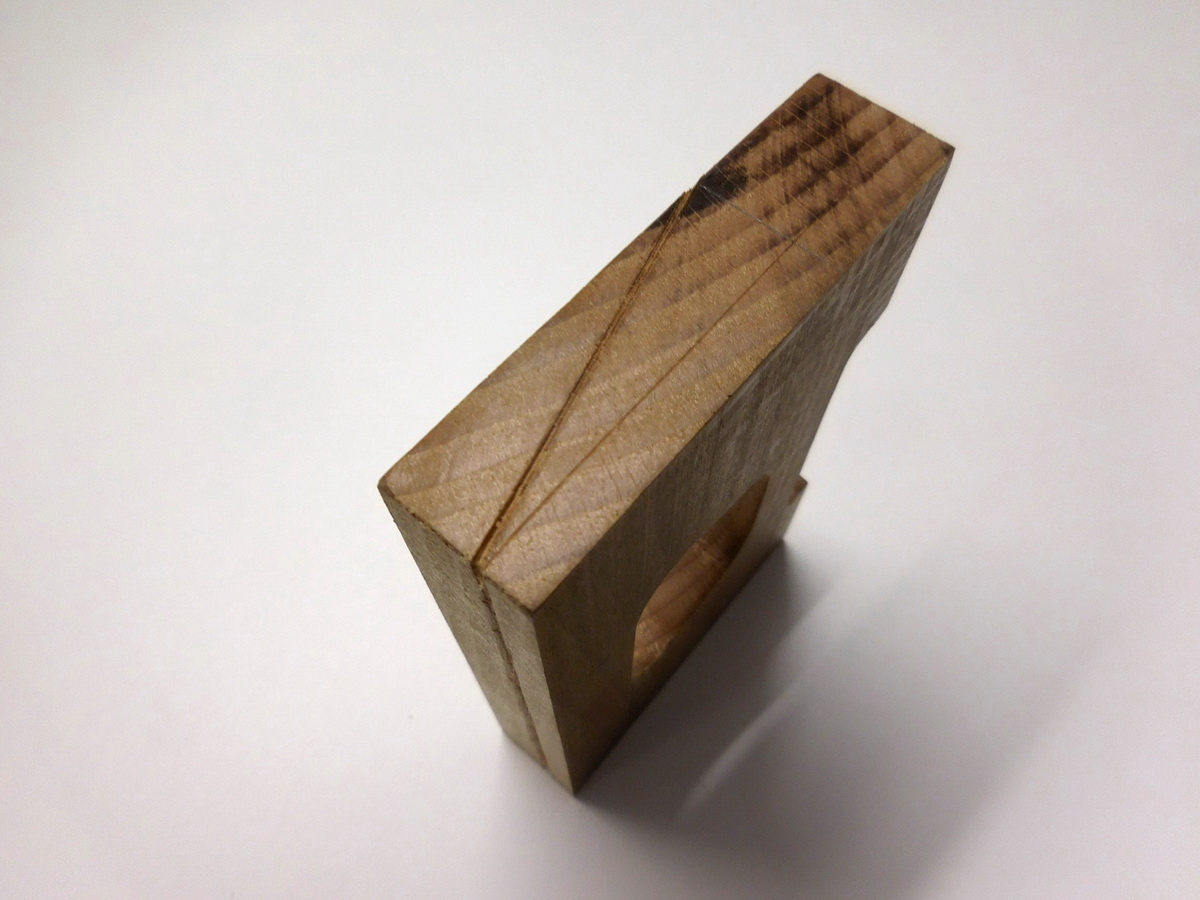

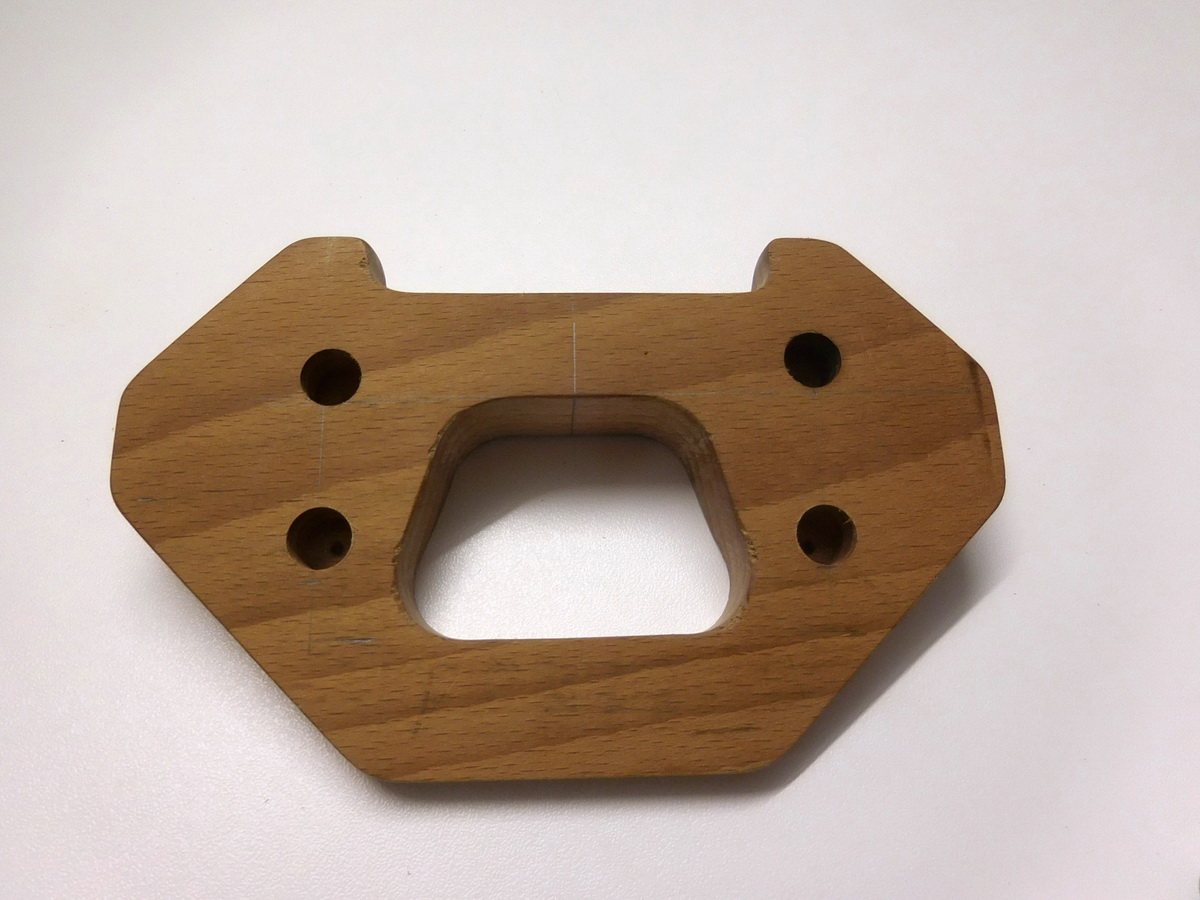

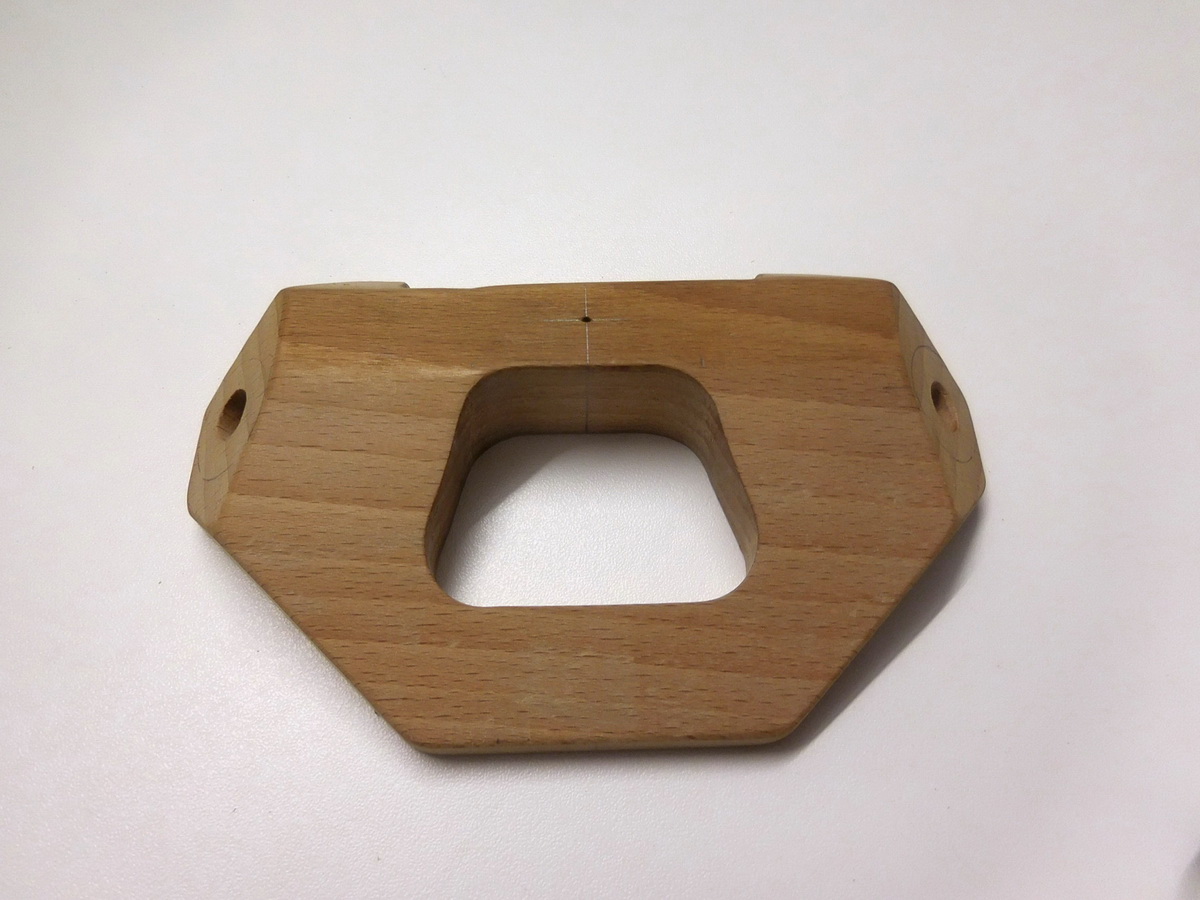

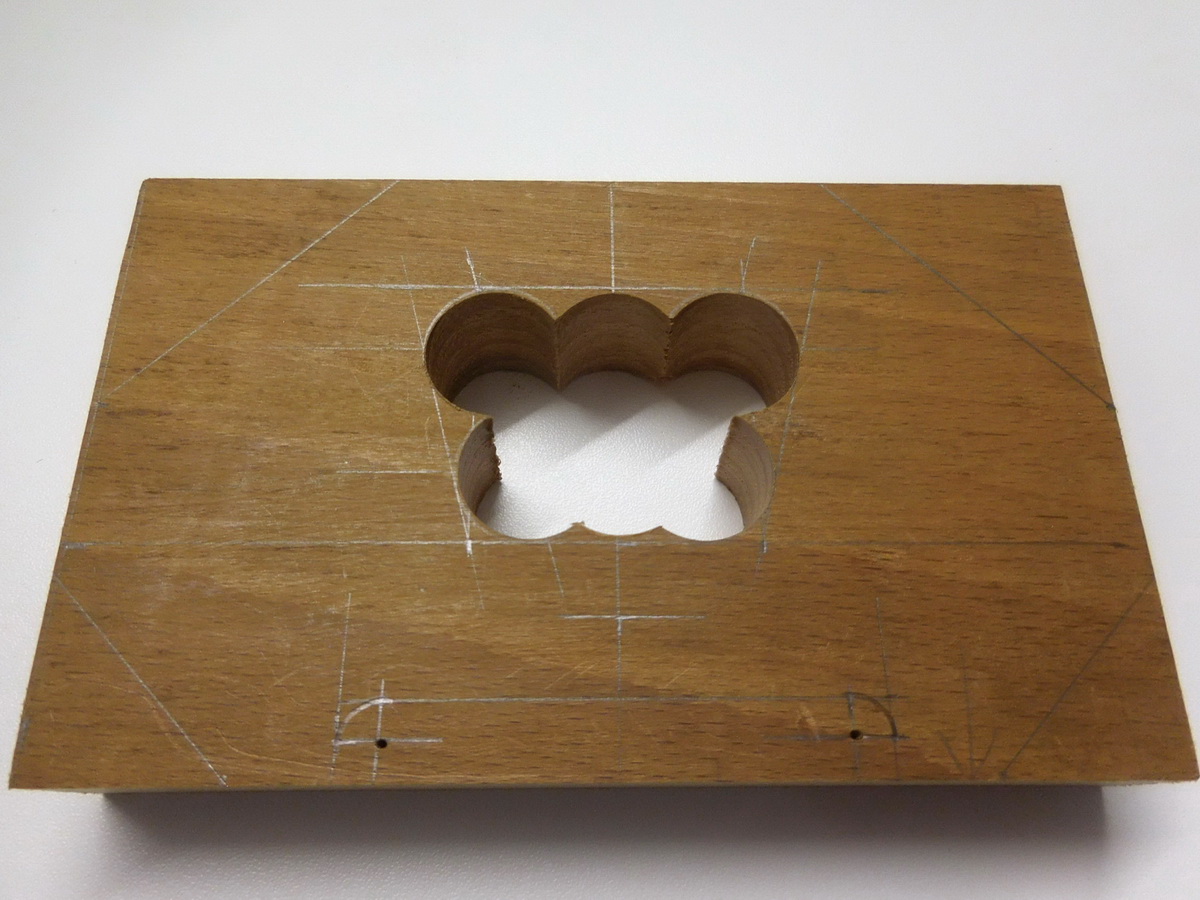

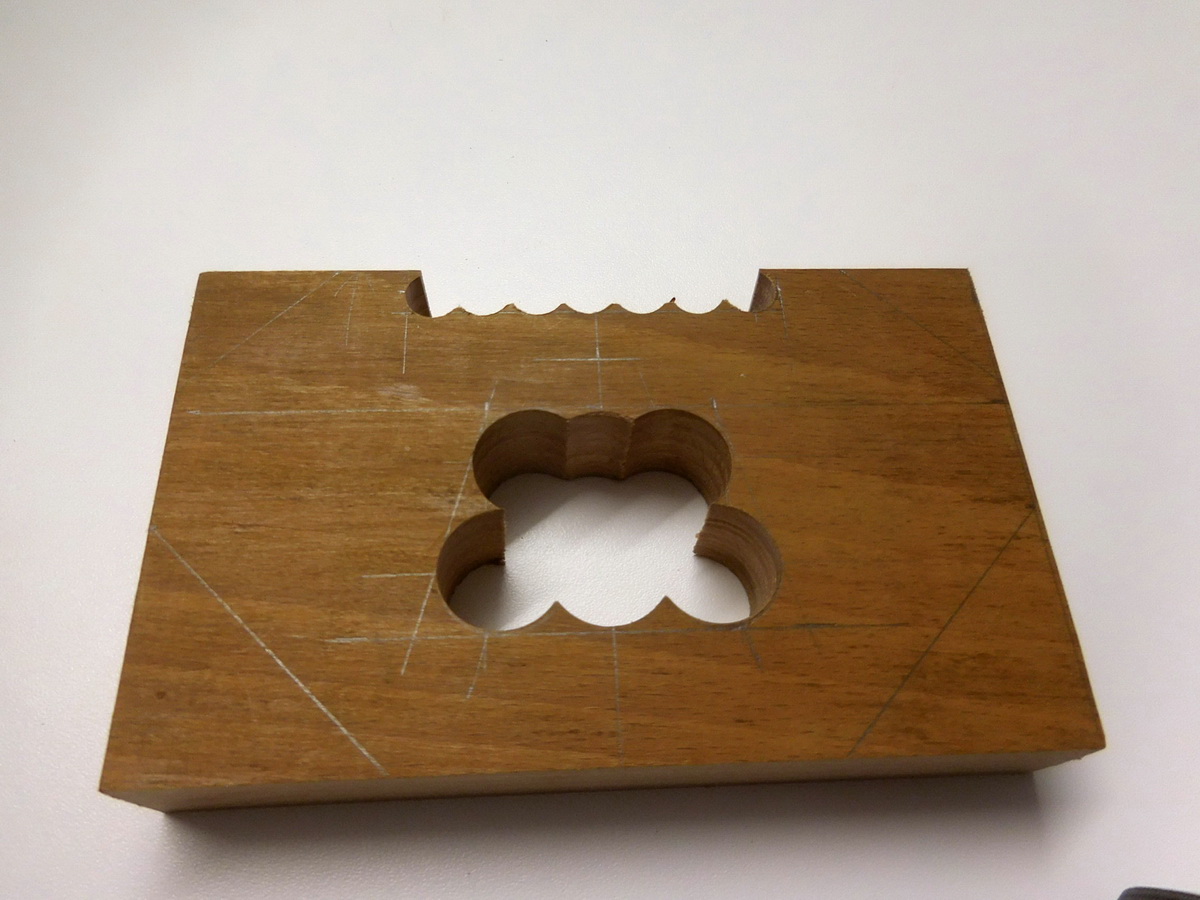

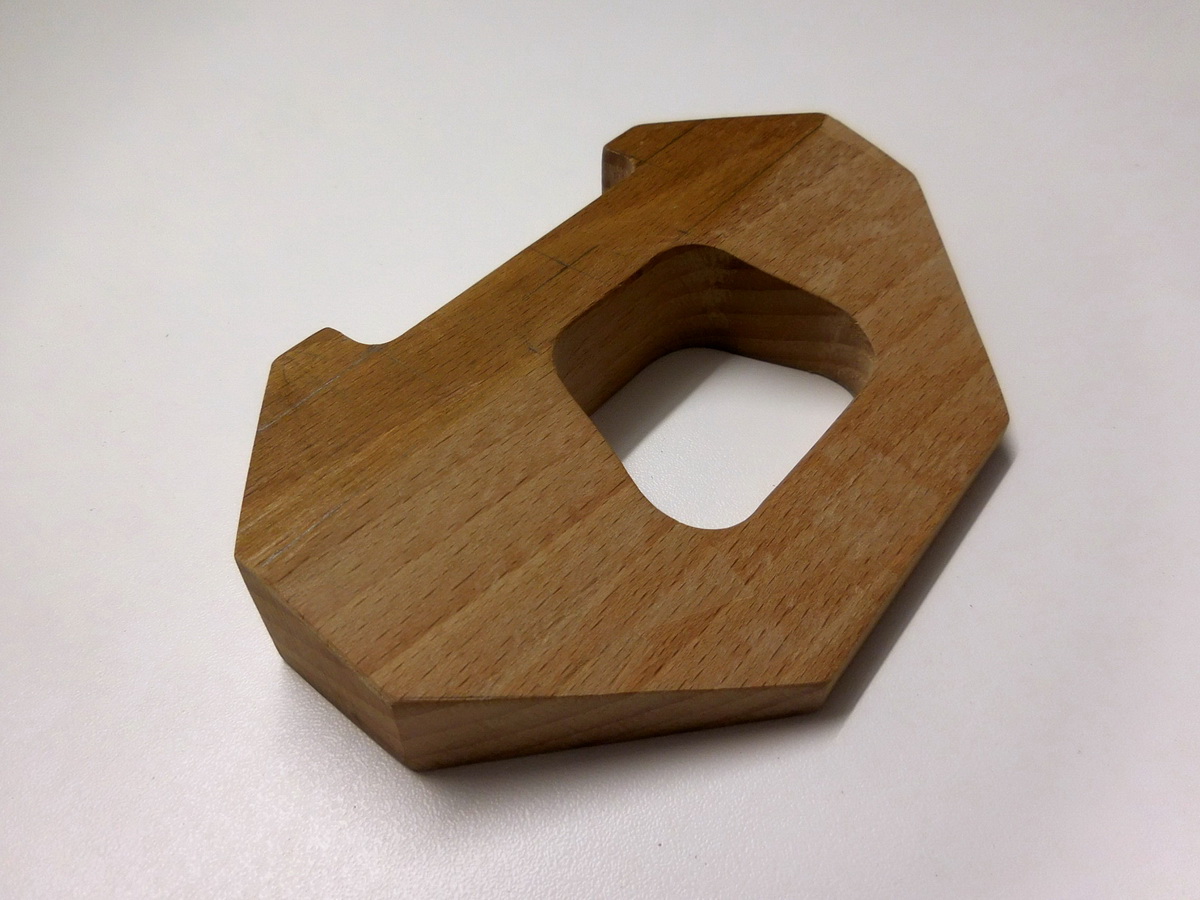

Sa base en bois de 25 mm d'épaisseur, à un encombrement de 145 mm x 90 mm.

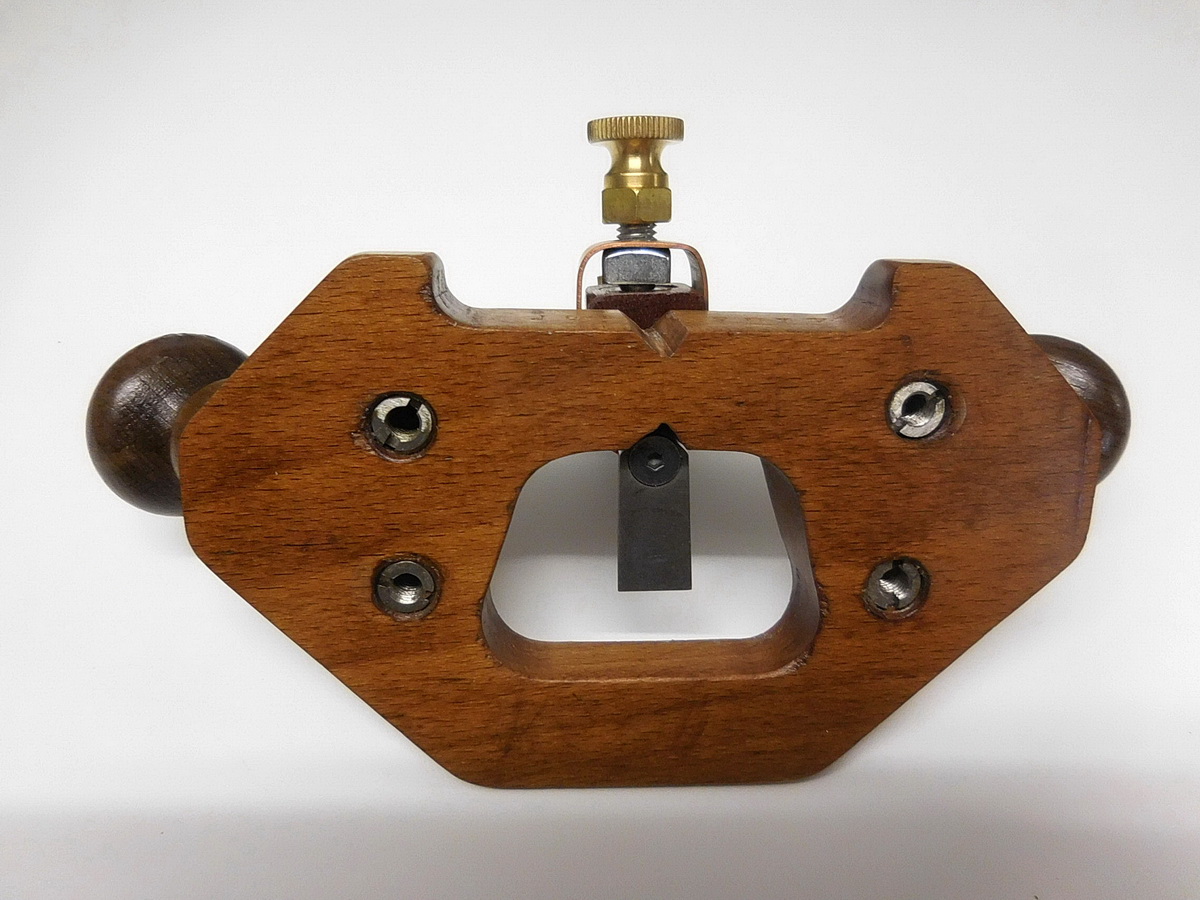

Cette guimbarde possède un dispositif de réglage fin et continu de la profondeur de coupe et une butée de profondeur réglable .
Ces dispositifs sont très similaires à ceux que l'on trouve sur les guimbardes du marché.
La base est elle réalisée en bois et non en fonte.
Des dispositions sont également prévus sous la semelle pour permettre l'adjonction d'un petit guide parallèle, ou pour pour l'adjonction d'une semelle provisoire plus large (utile pour certains travaux)

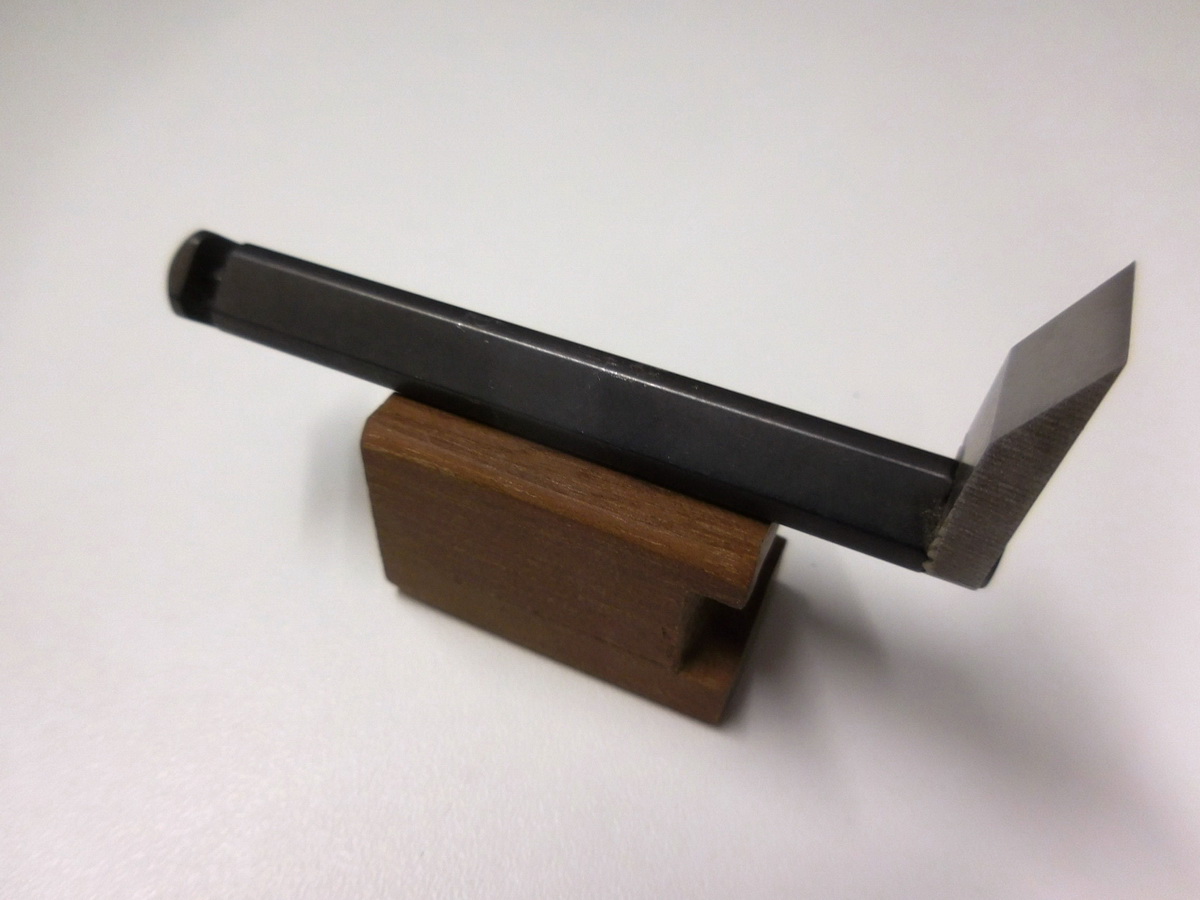

Les fers que j'utilise sur cette guimbarde sont soit un fer de 1/2" (12.7 mm) soit un fer de 1/4" (6.35 mm) de chez Veritas. Les fers pour Router Plane de Veritas sont très accessibles et surtout de très bonnes qualités.

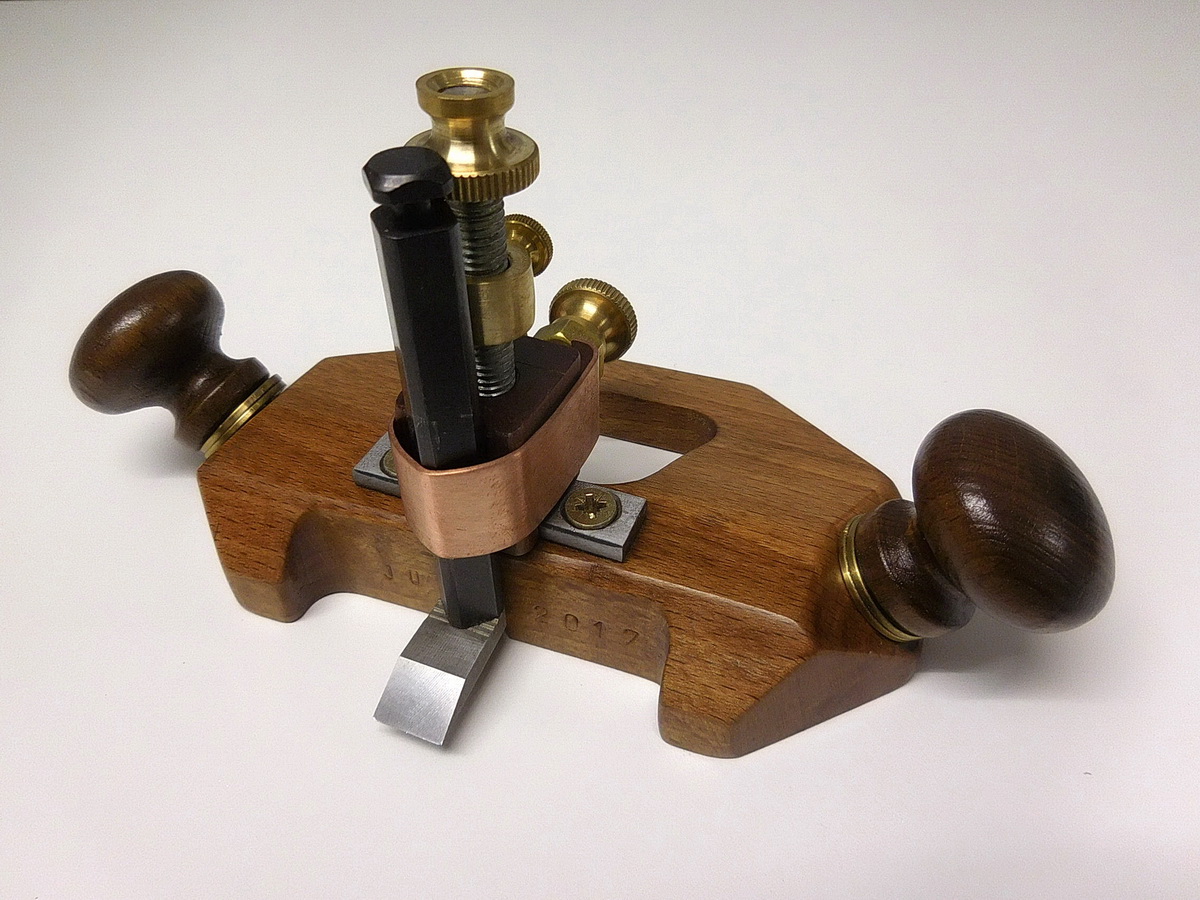

Le fer sur cette guimbarde peut être positionné vers l'avant pour les travaux courants, vers l'arrière pour le travail en bout ou de côté, vers la gauche ou la droite, pour la réalisation des entailles de charnières par exemple.

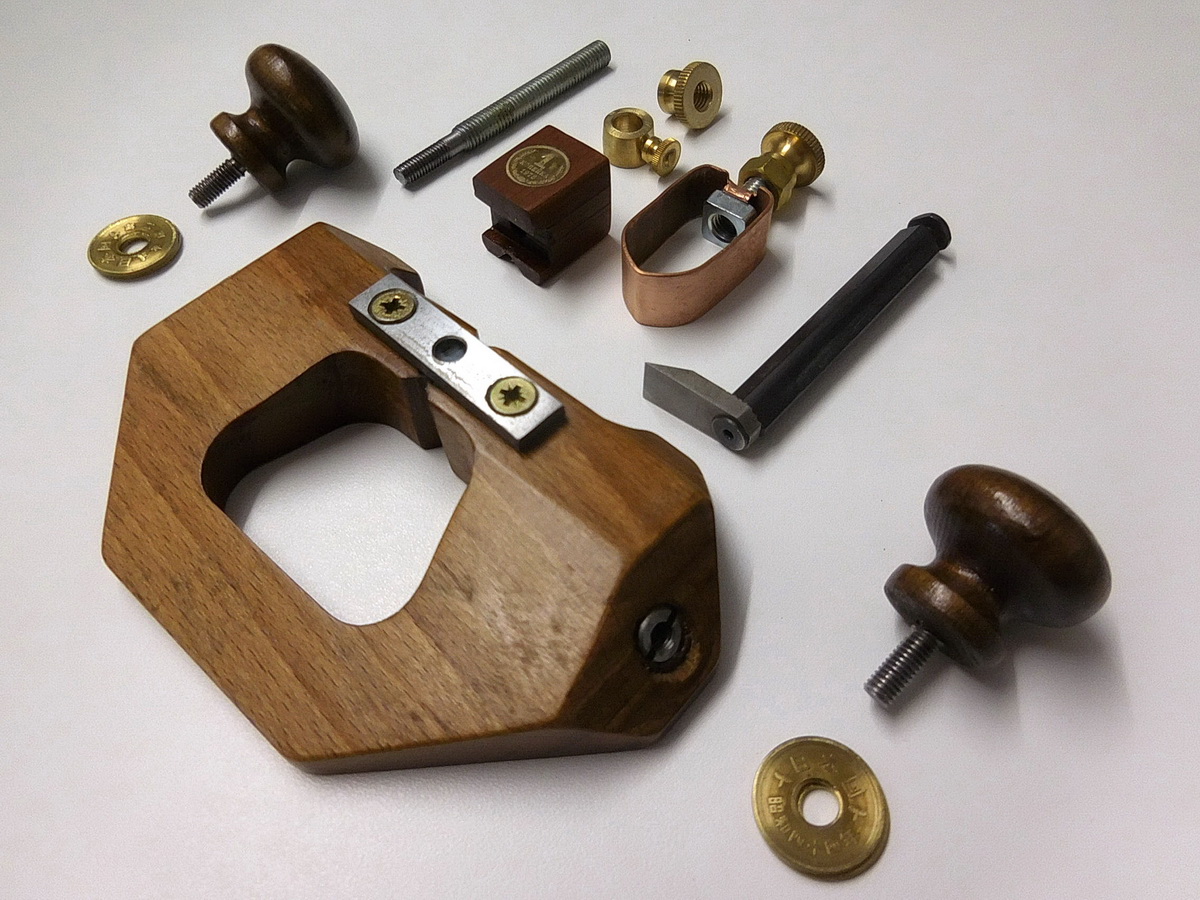

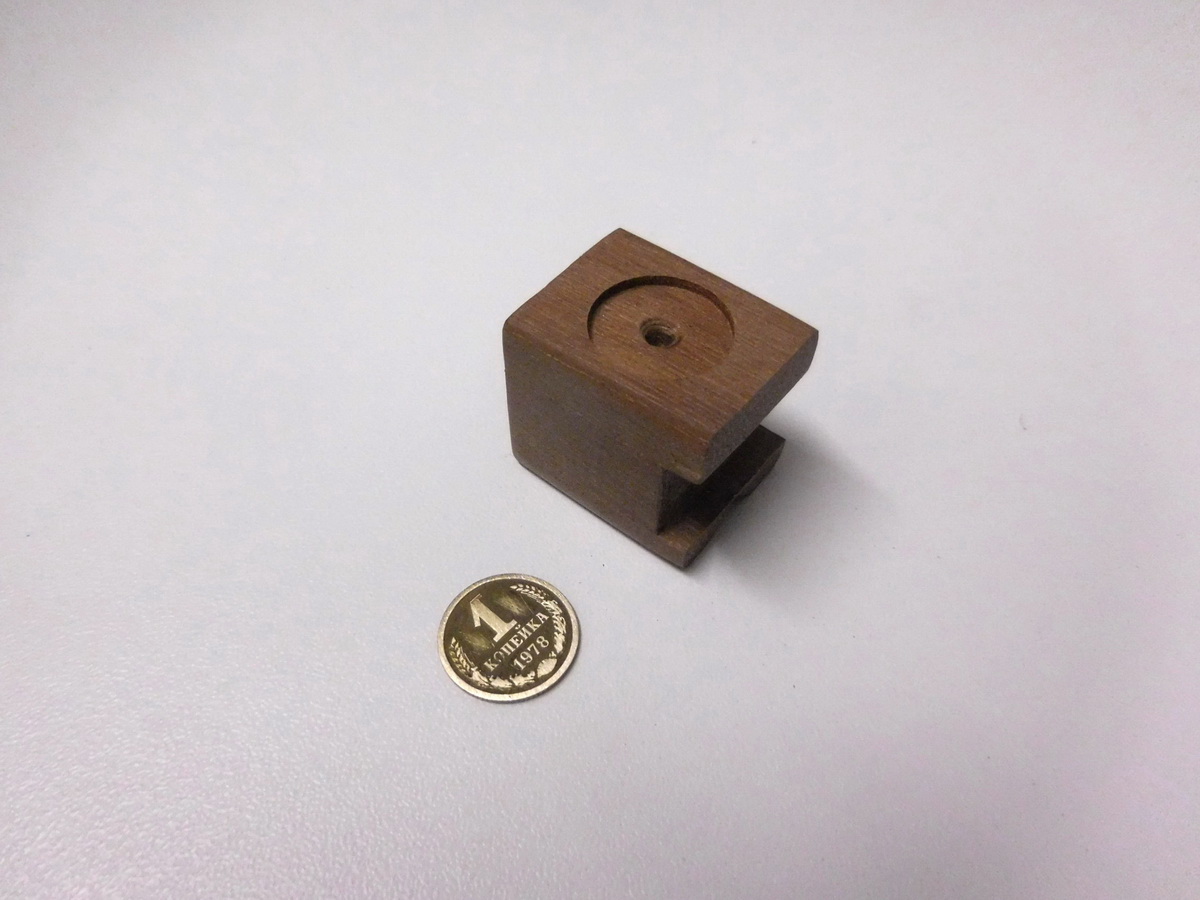

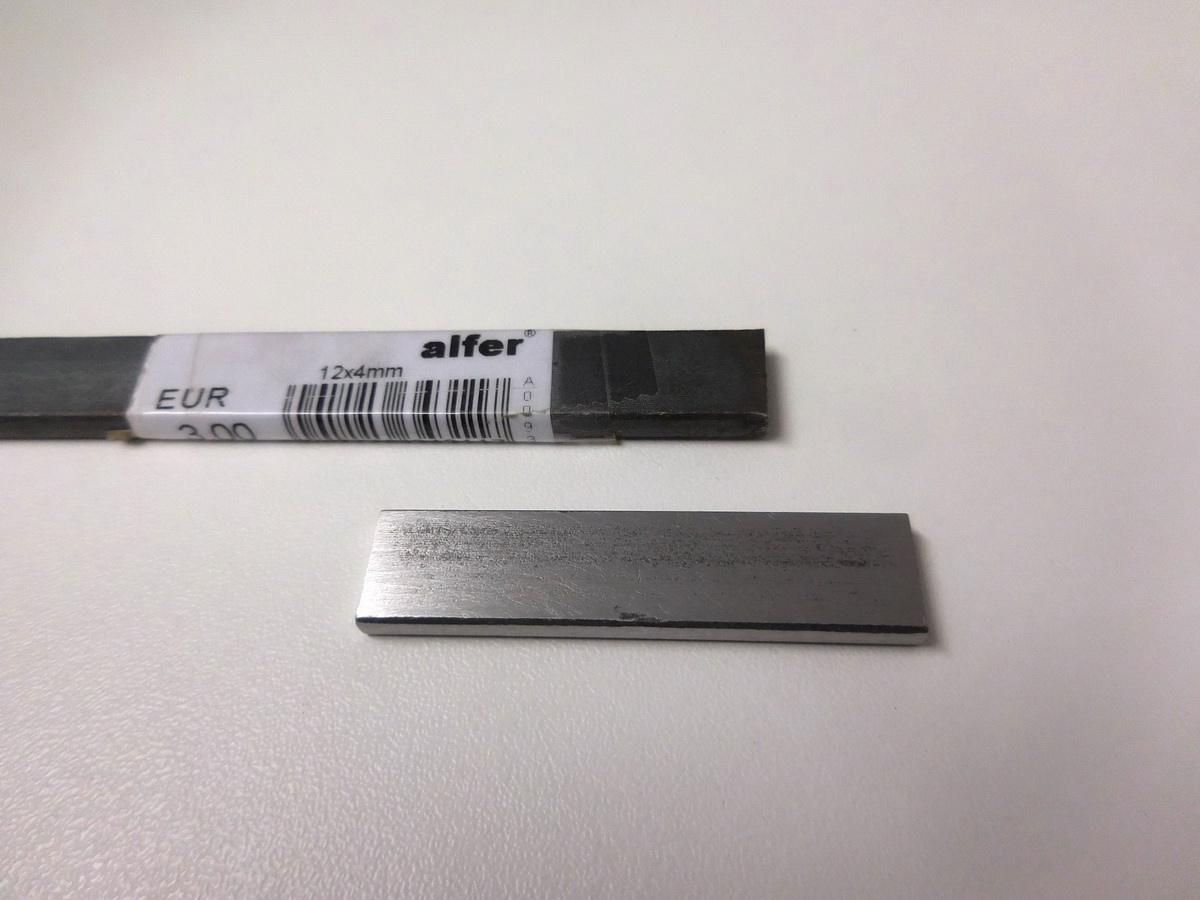

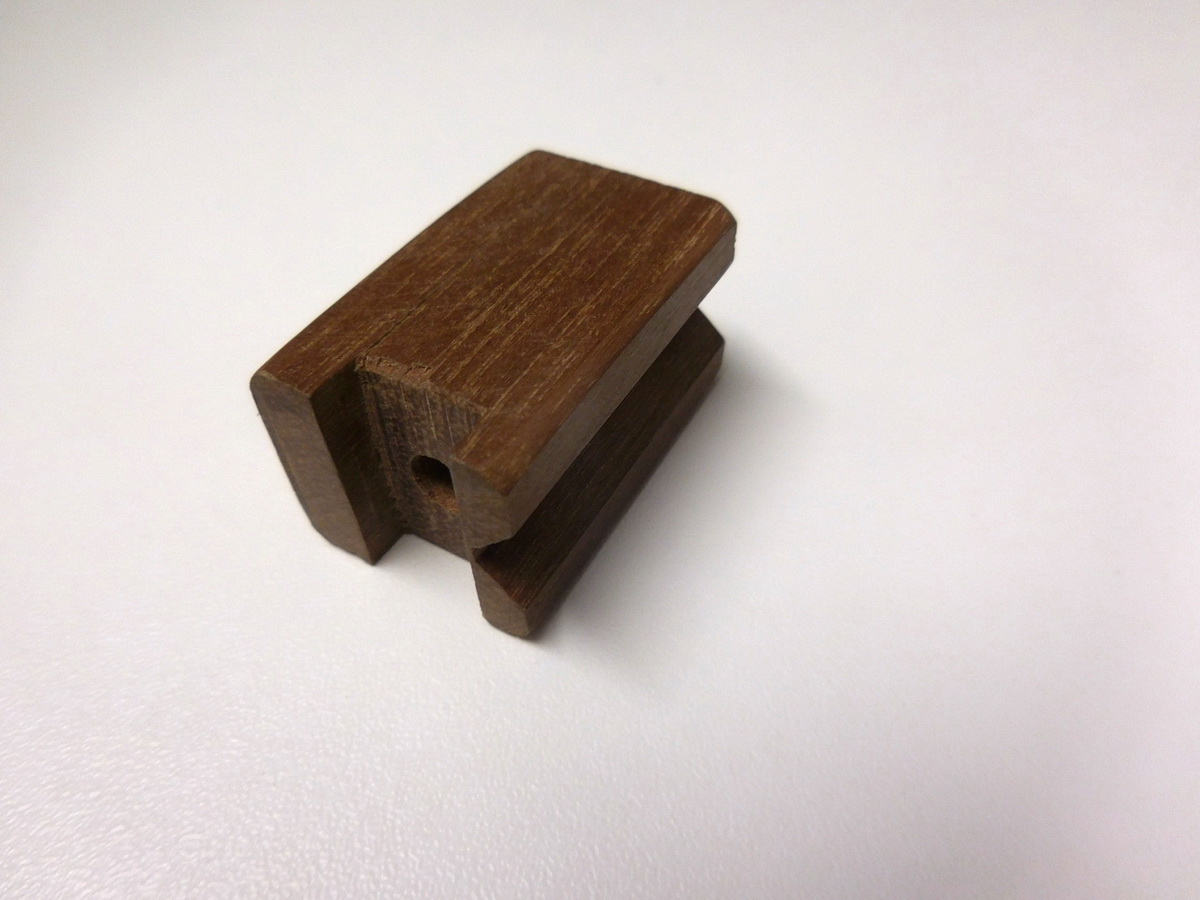

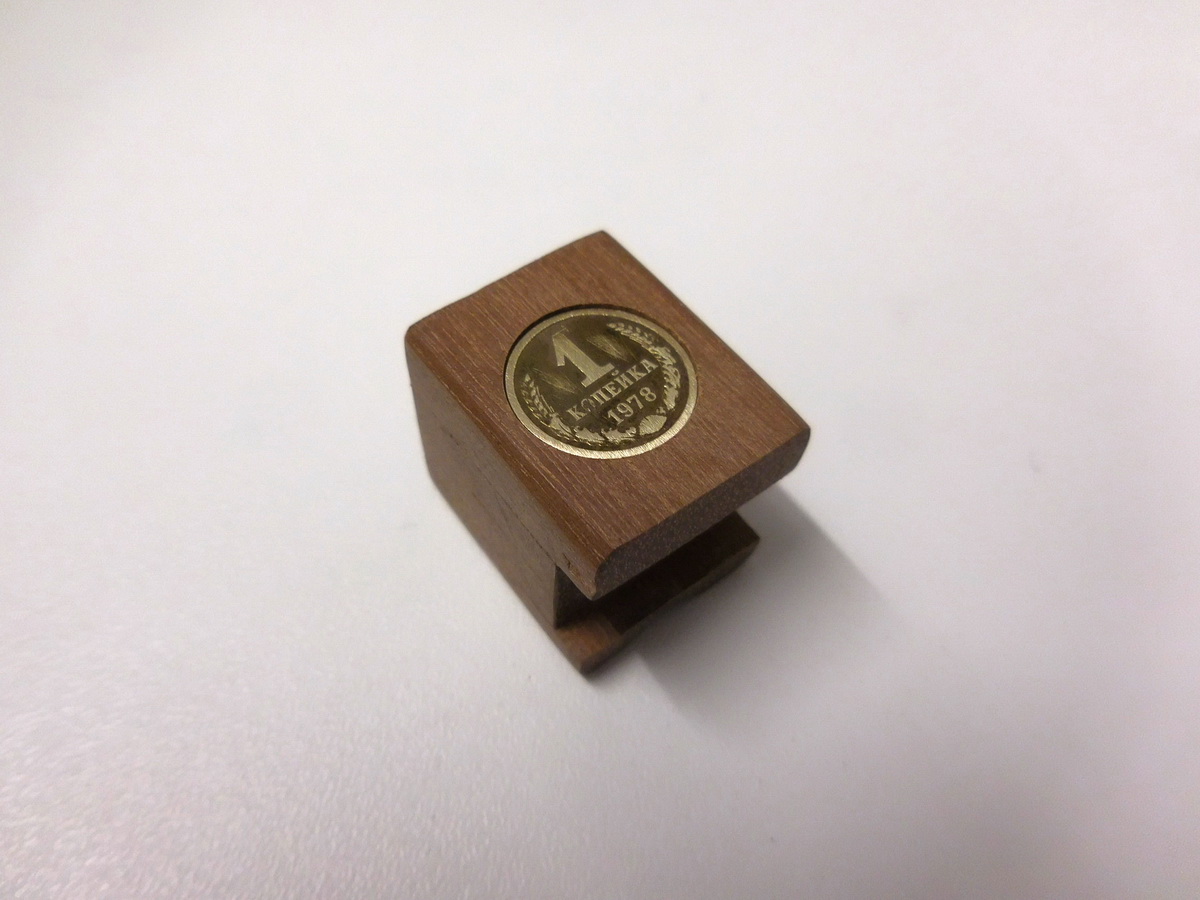

Hormis les fers, tous les autres composants de cette guimbarde ont été réalisés à l'atelier, à partir de chutes et d'accessoires trouvés en fond de mes tiroirs et un peu de quincaillerie du commerce.

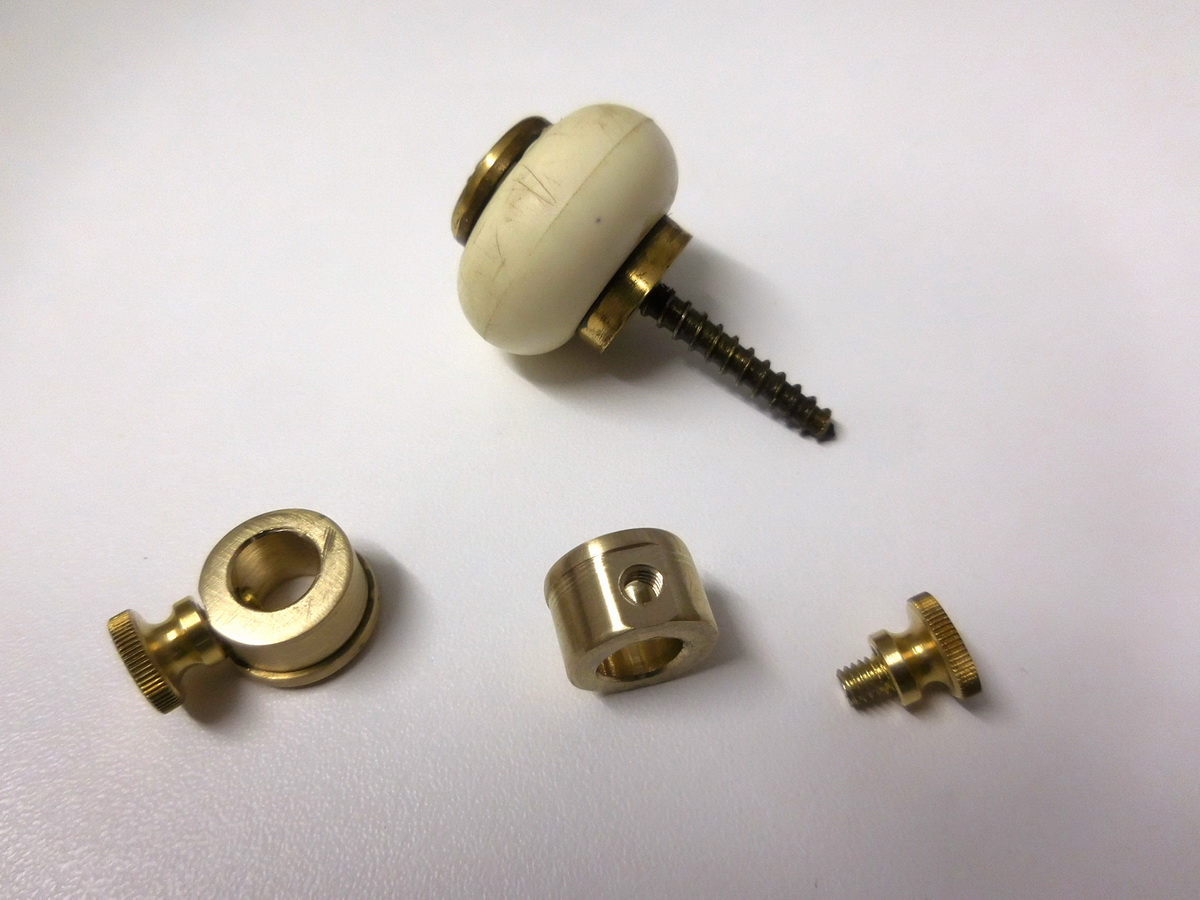

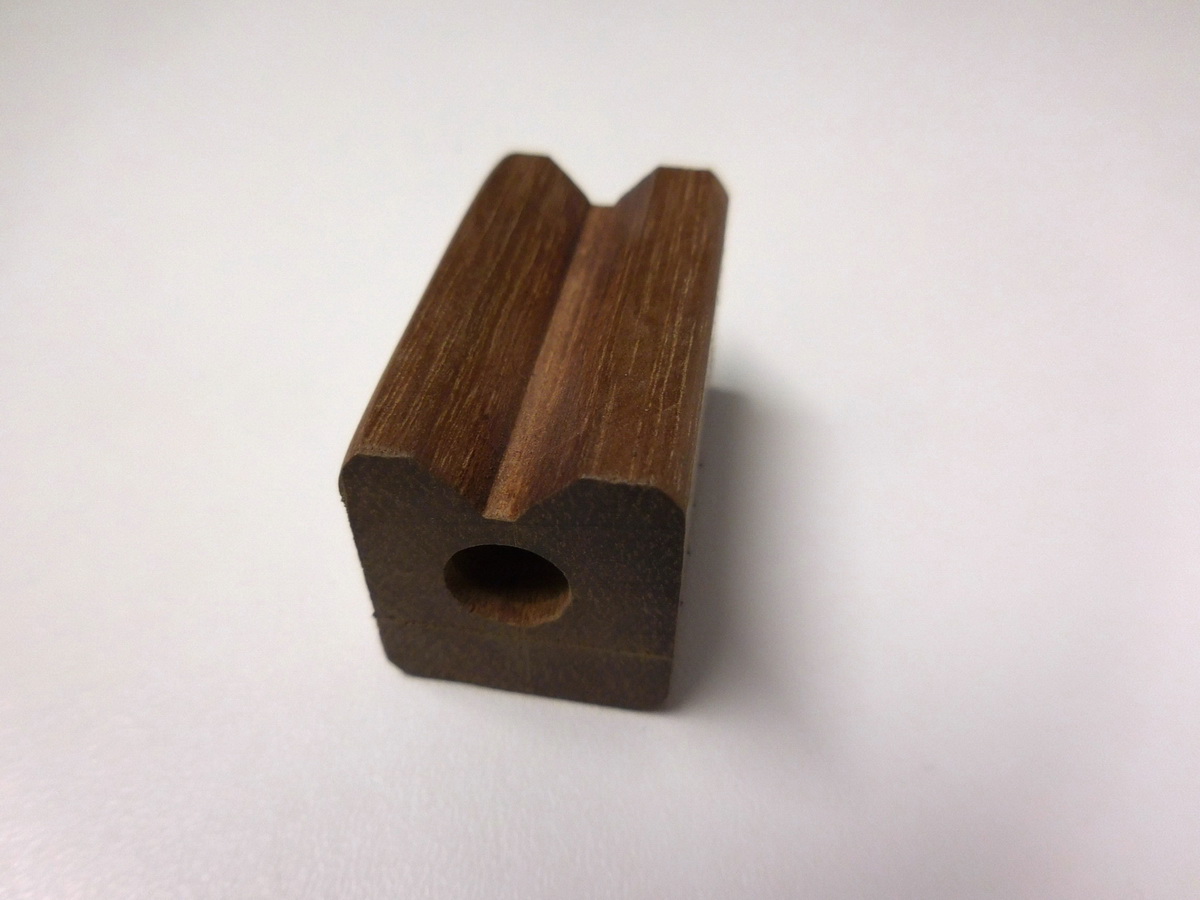

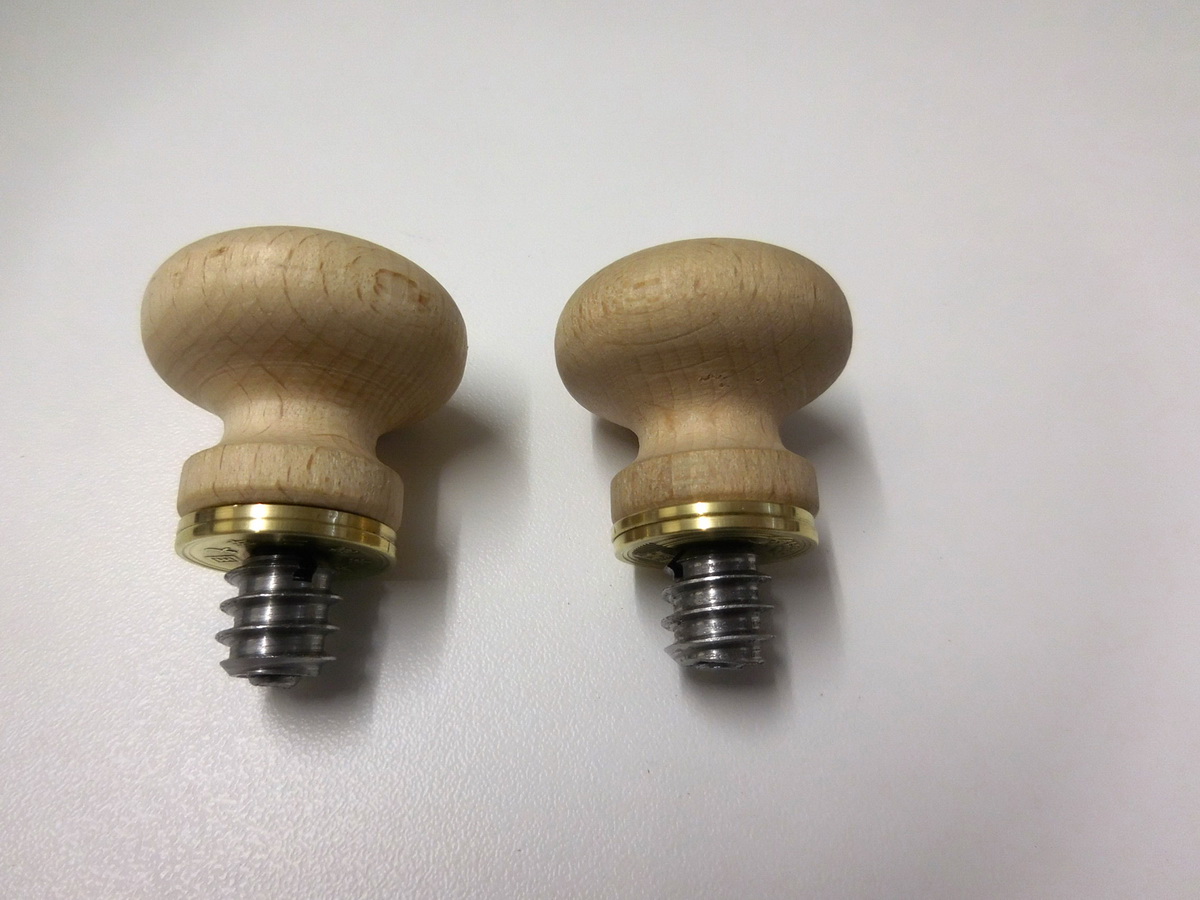

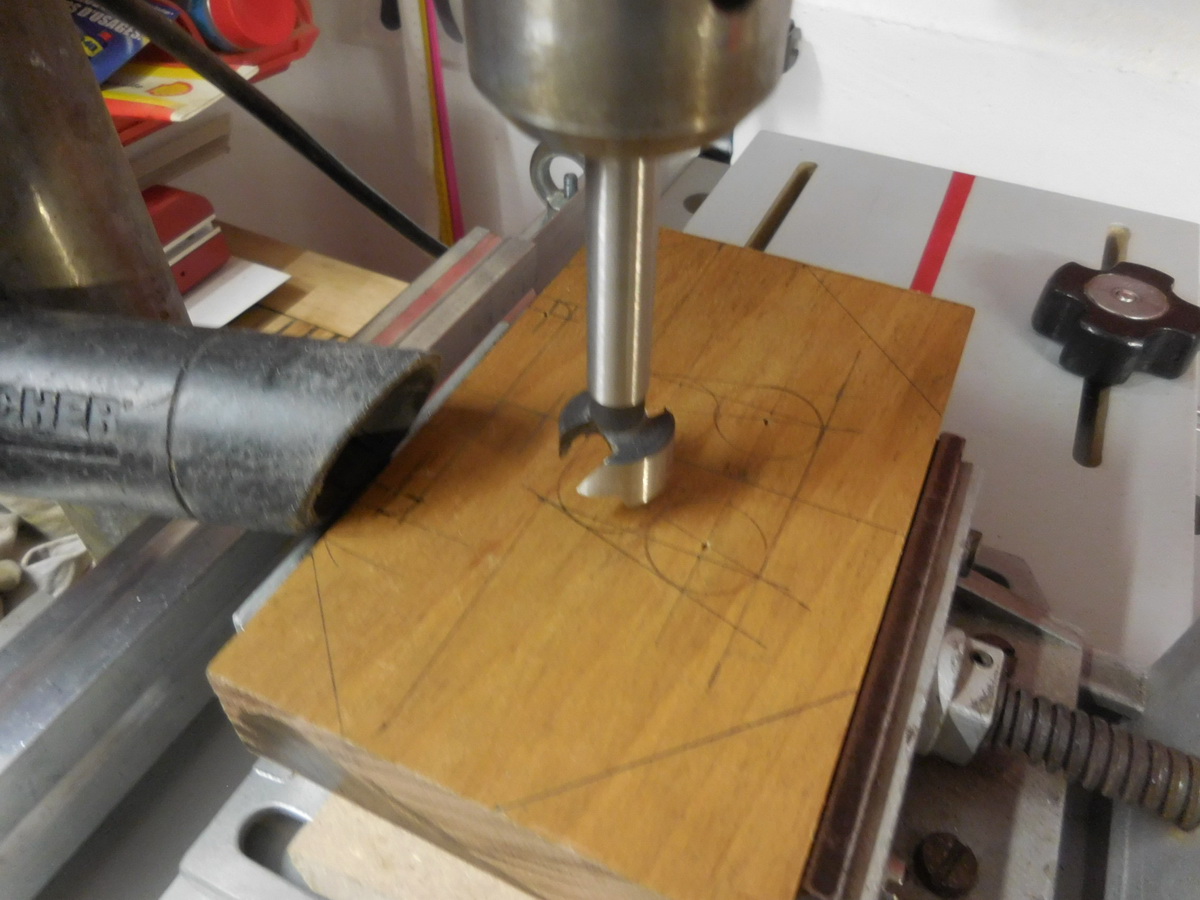

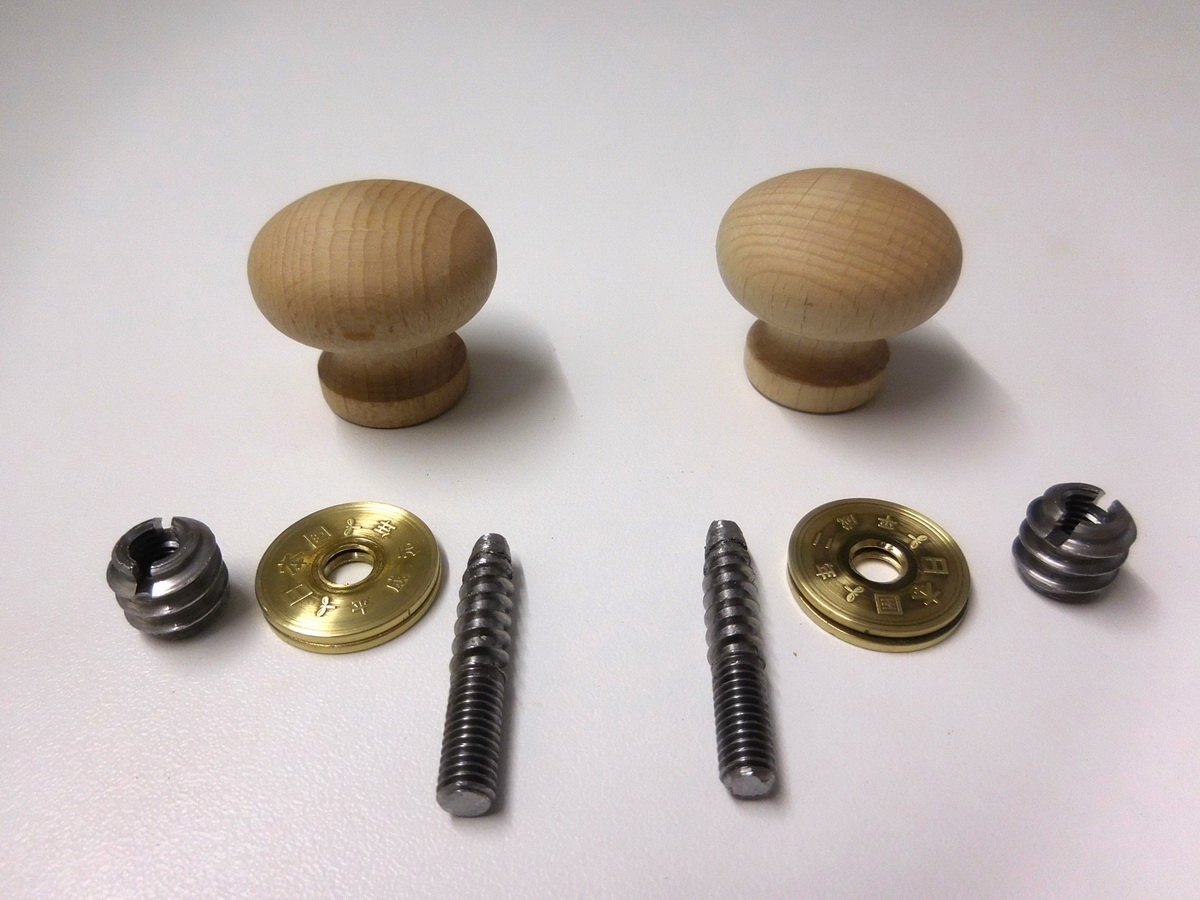

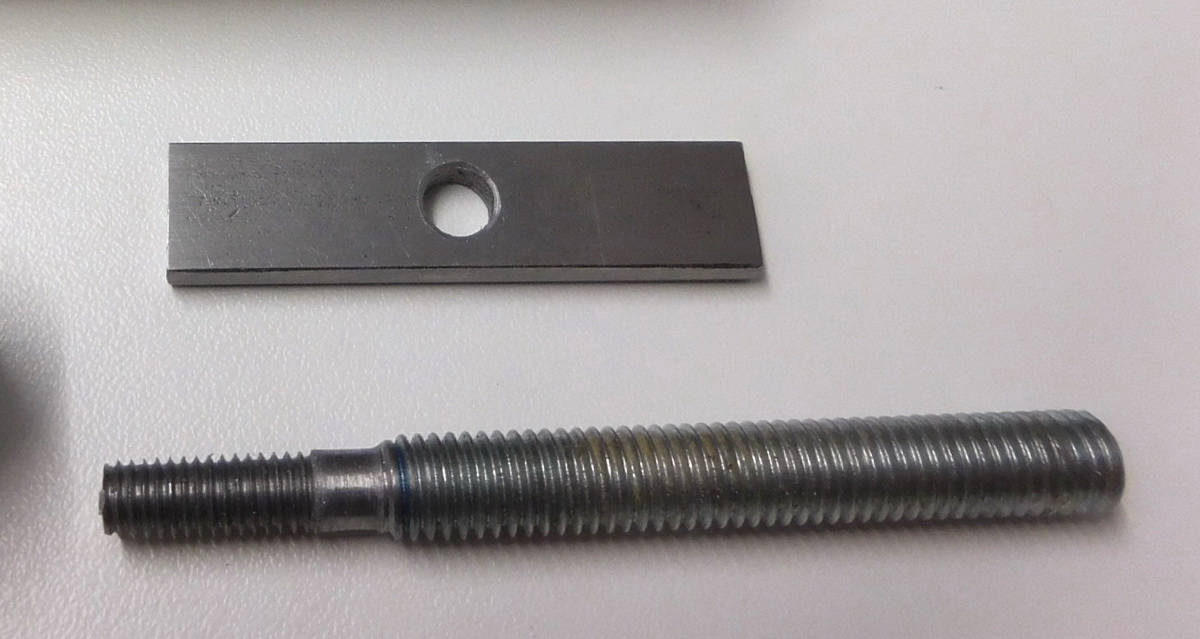

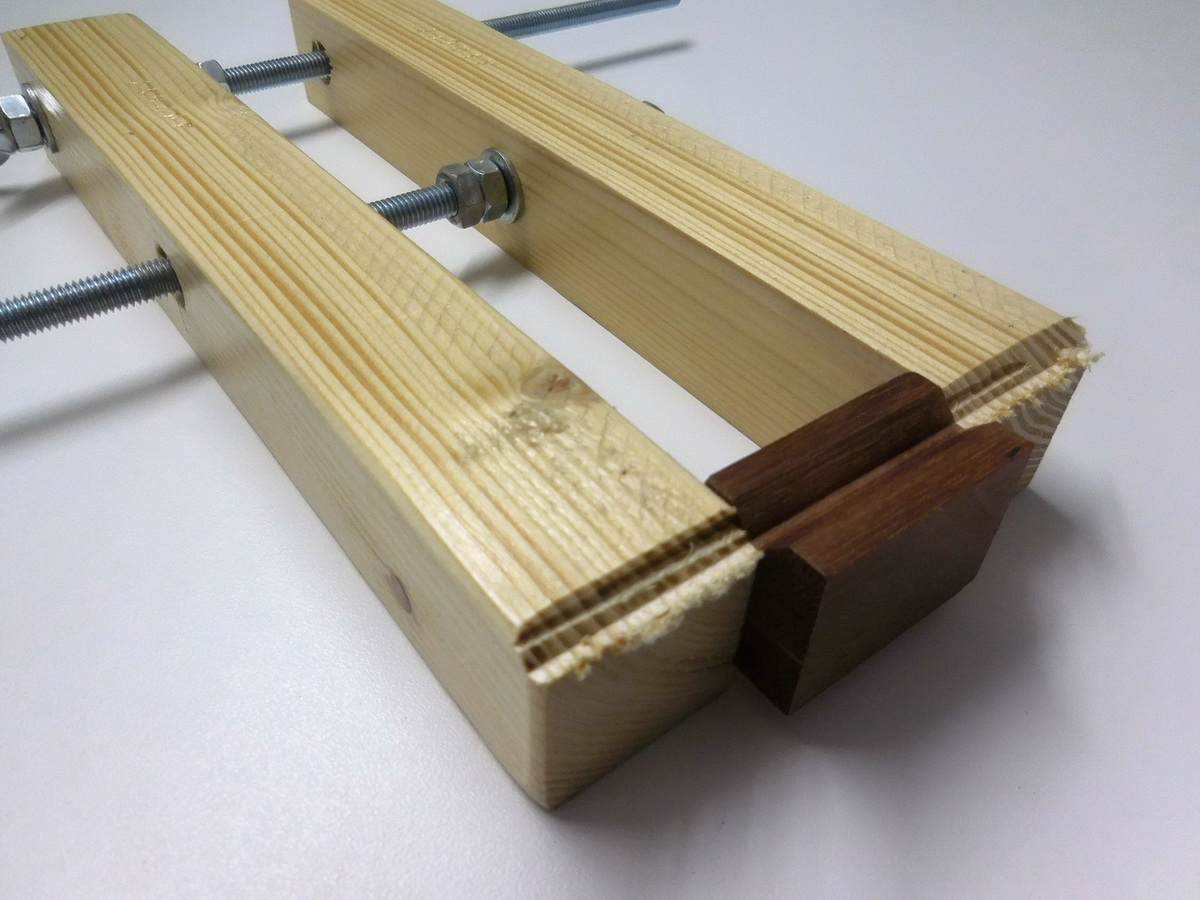

Tous les éléments métalliques ou en bois de formes cylindriques (poignées, butée, axes étagés, etc ) ont été réalisés ou aménagés à l'aide d'une perceuse à colonne , de râpes, de limes, d'abrasifs et d'huile de coude.

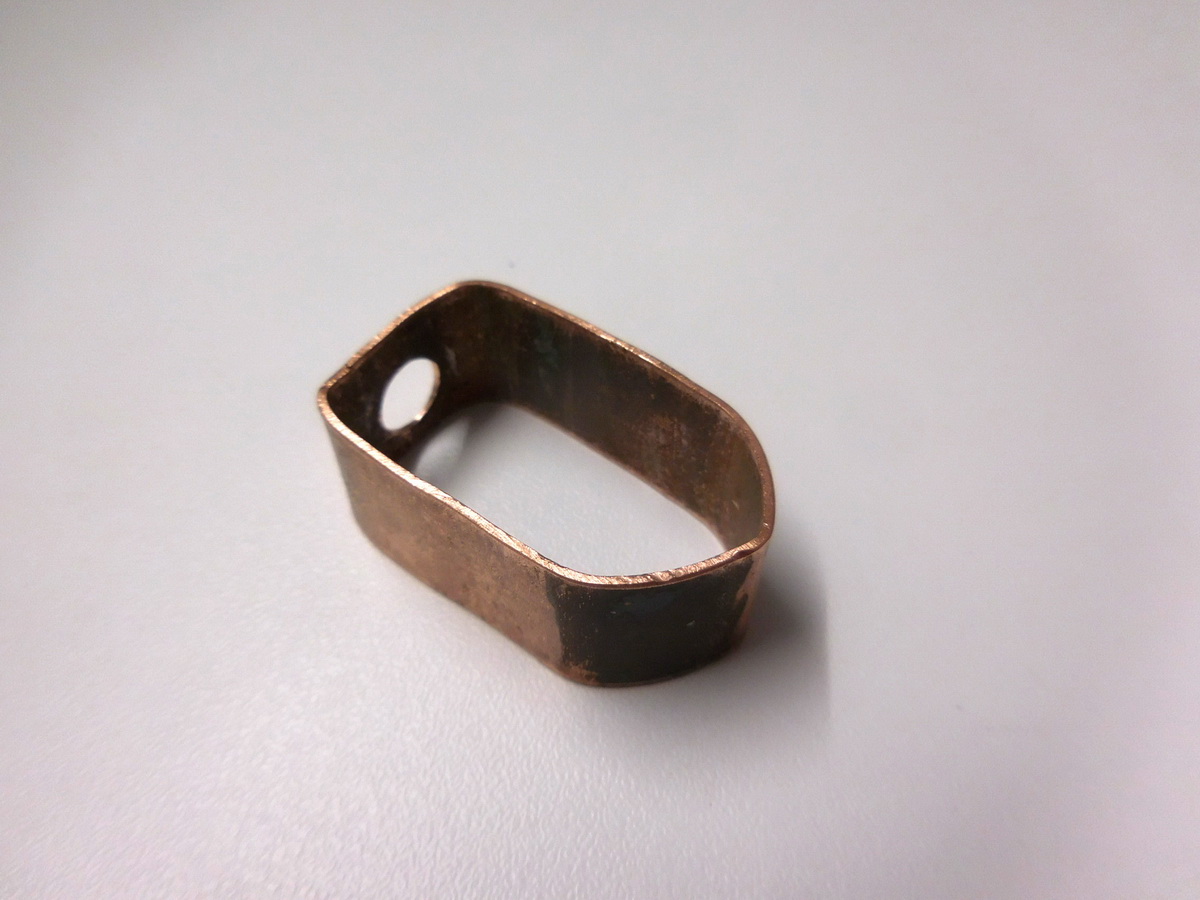

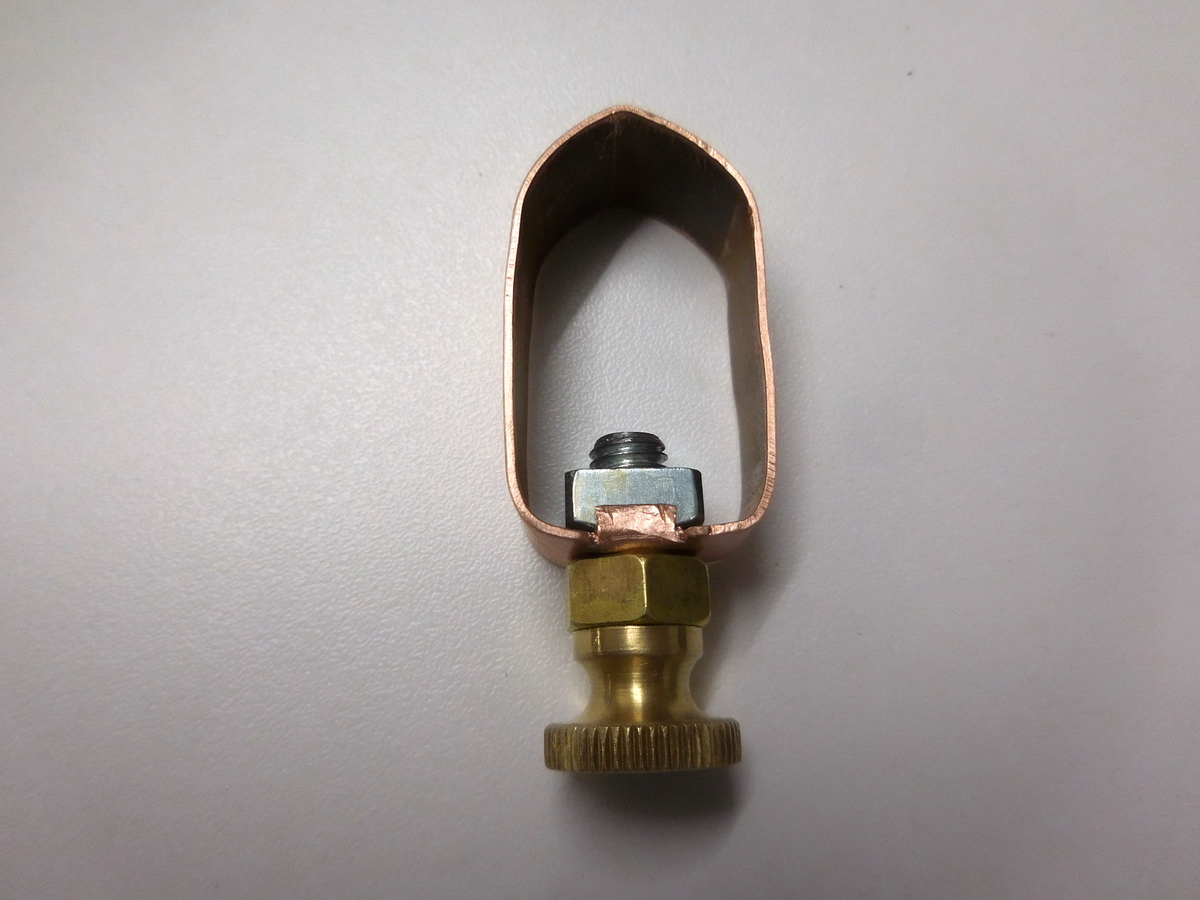

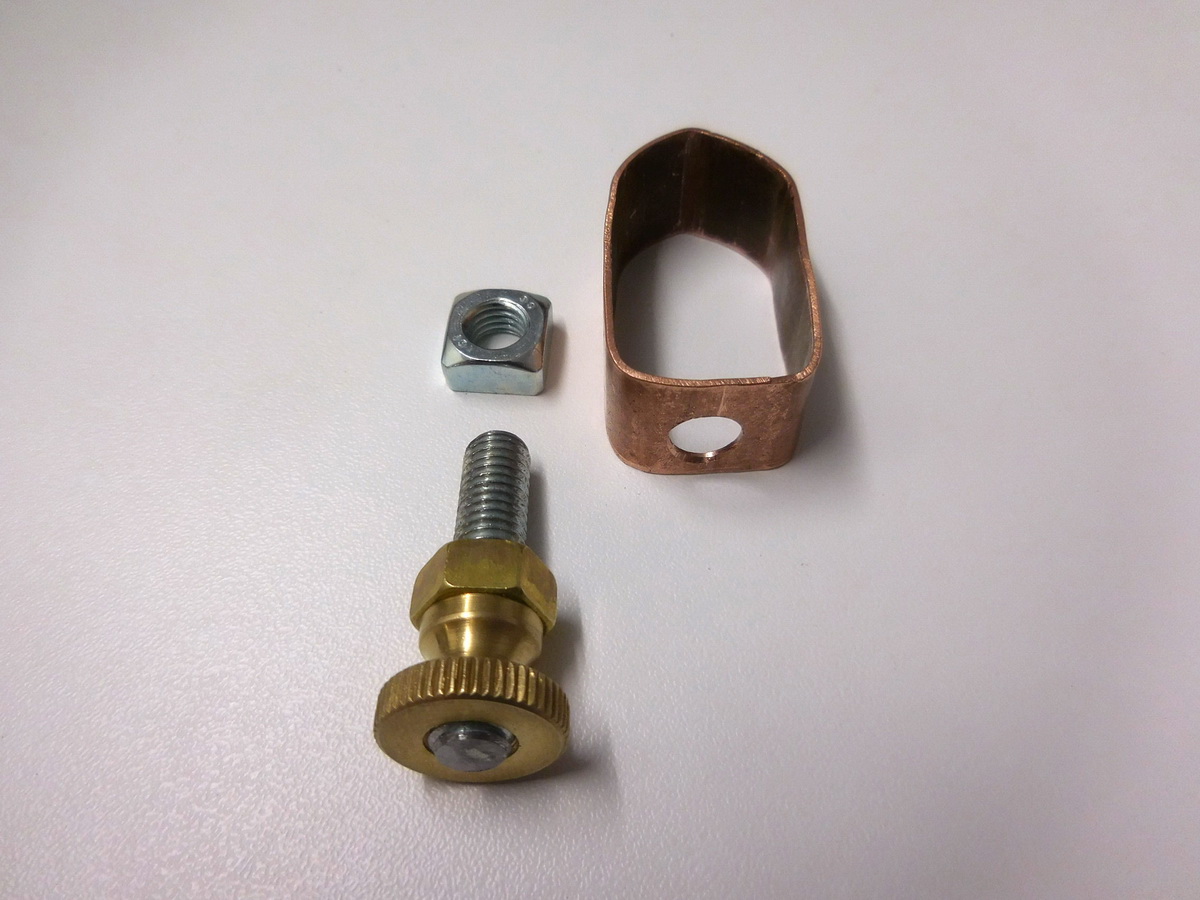

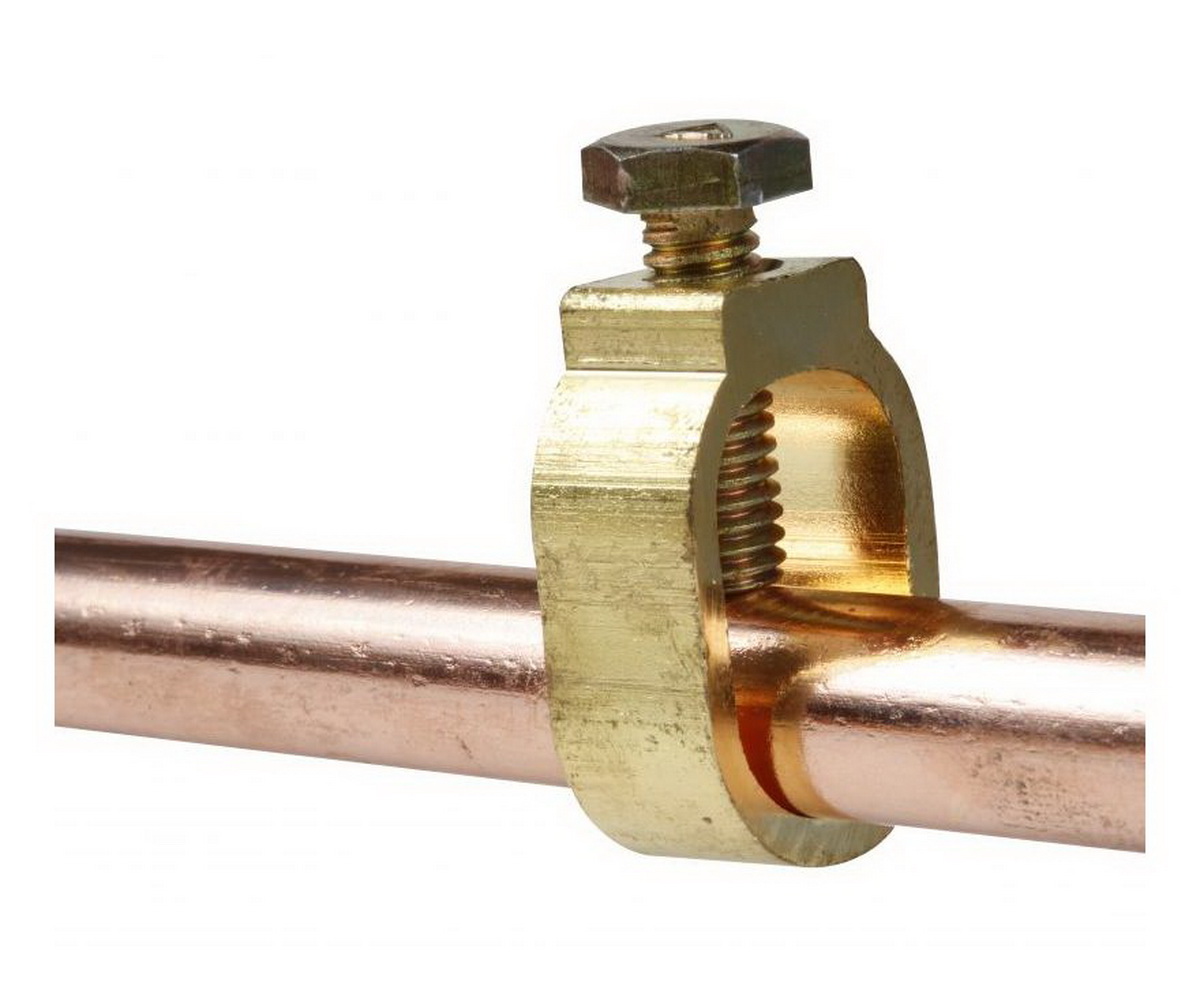

La pièce métallique qui a été la plus difficile à réaliser manuellement est l'étrier de blocage du fer.

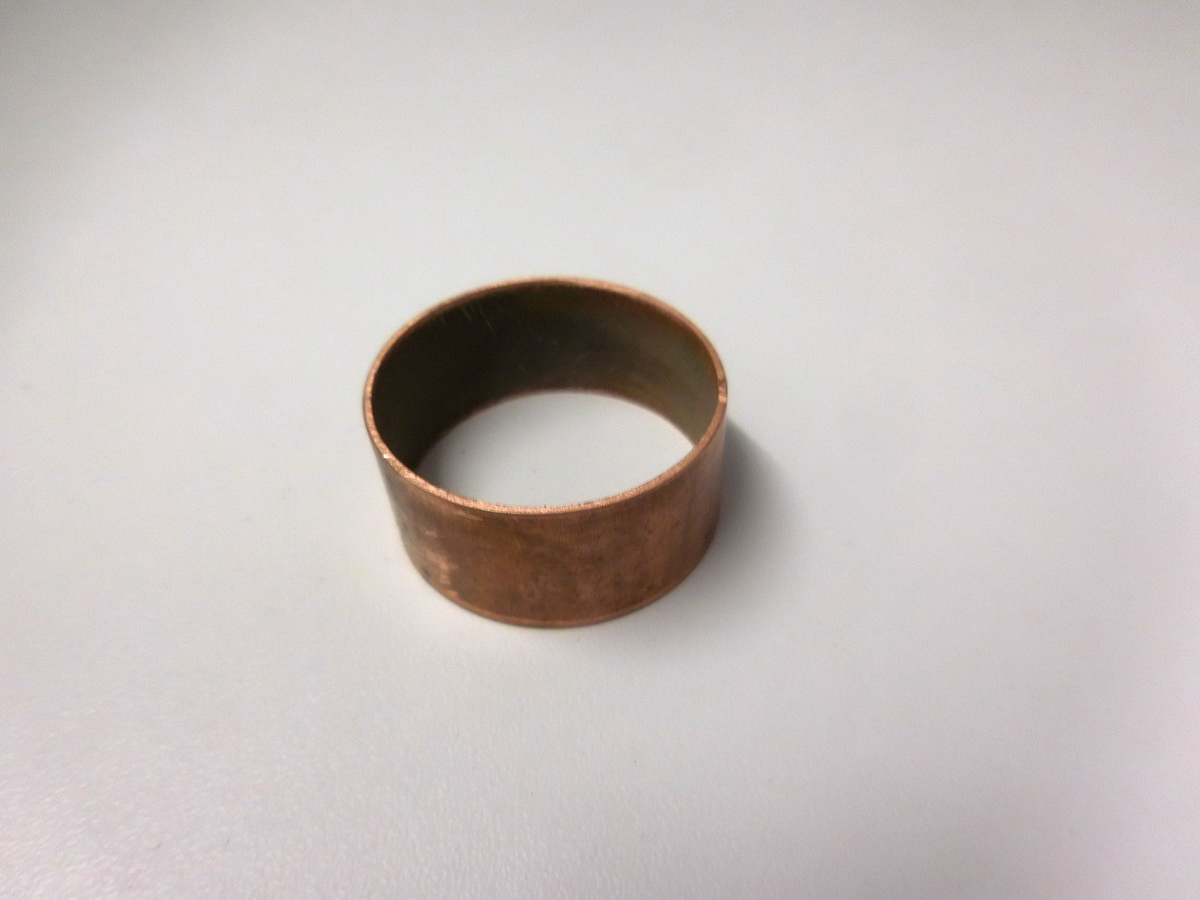

Il a été réalisée et mise en forme par chaudronnage à froid à la main à partir d'une bague en cuivre recuit tiré dune chute de tube d'évacuation en cuivre de diamètre 36 mm x 1 mm d'épaisseur

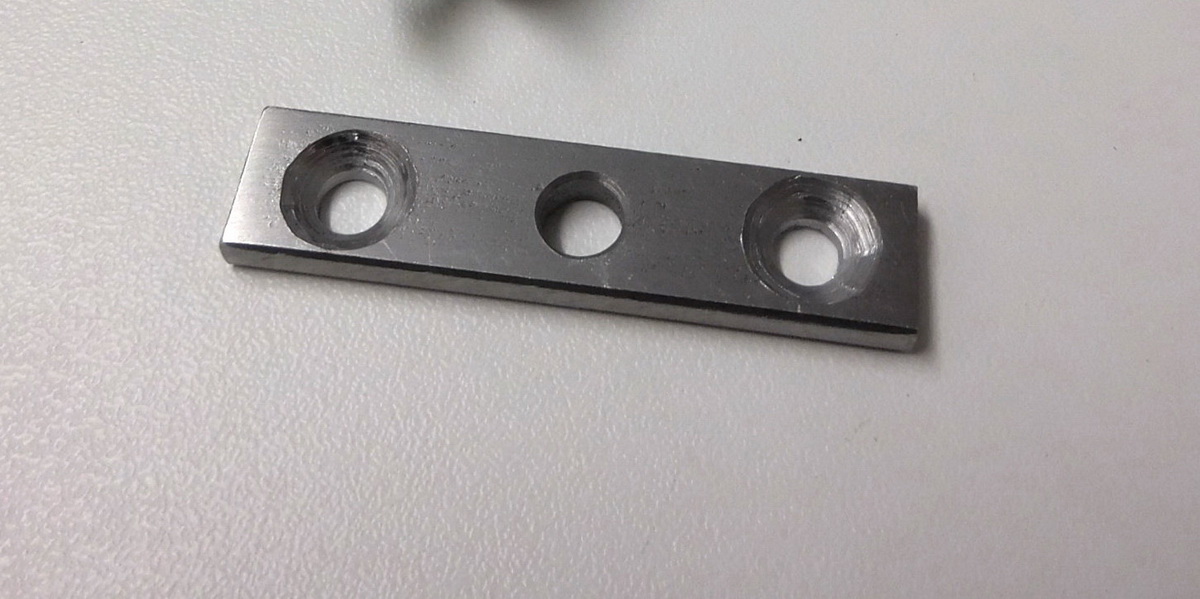

Les autres pièces métalliques ou en bois sont relativement faciles à réaliser et ne nécessitent que très peu de moyen de mise en
œuvre, mais nécessitent néanmoins qu'elles soient réalisées avec assez de précision.
J'avais dans le passé déjà fabriqué une guimbarde beaucoup plus simple à réaliser, sans réglage de profondeur et utilisant une clé Allen aménagée comme fer et agencé sur une structure en bois inspirée du site de Derek Cohen (http://www.inthewoodshop.com/ShopMadeTo ... Plane.html)
Cette guimbarde simplifiée donnait néanmoins d'assez bon résultats à l'usage (plutôt occasionnel pour mon cas)
Alors, me direz vous, "pourquoi faire compliqué alors que l'on peut faire plus simple" ?
Allez donc savoir !
Pour les personnes intéressées, je joins un fichier PDF regroupant les principales dimensions des constituants de de cette guimbarde.

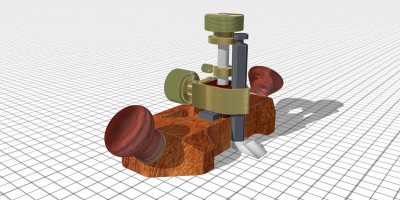

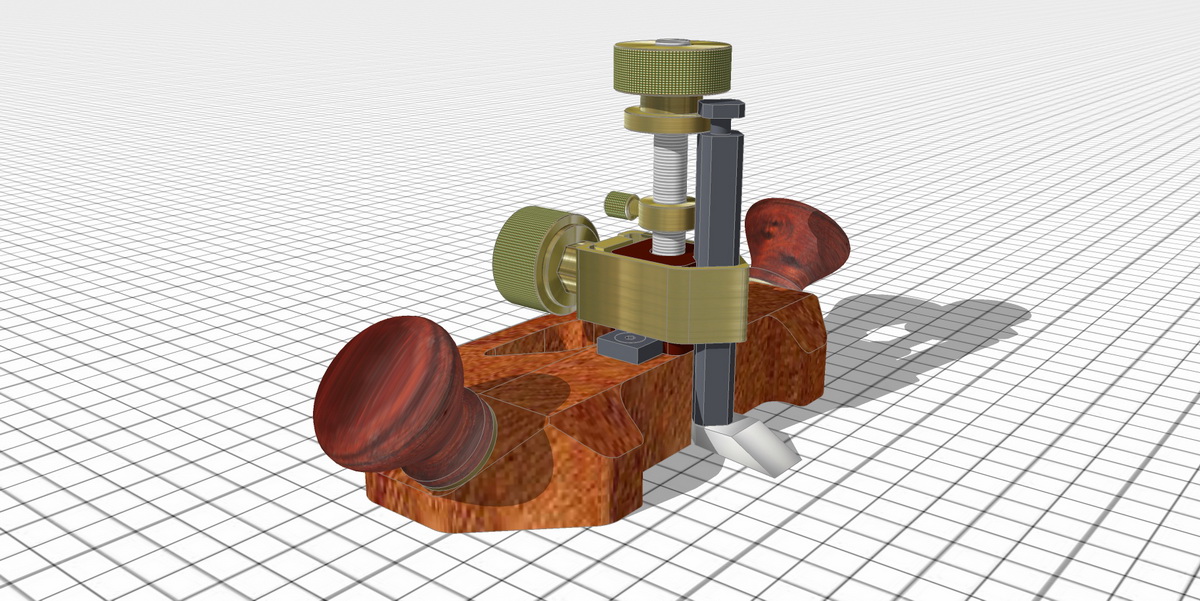

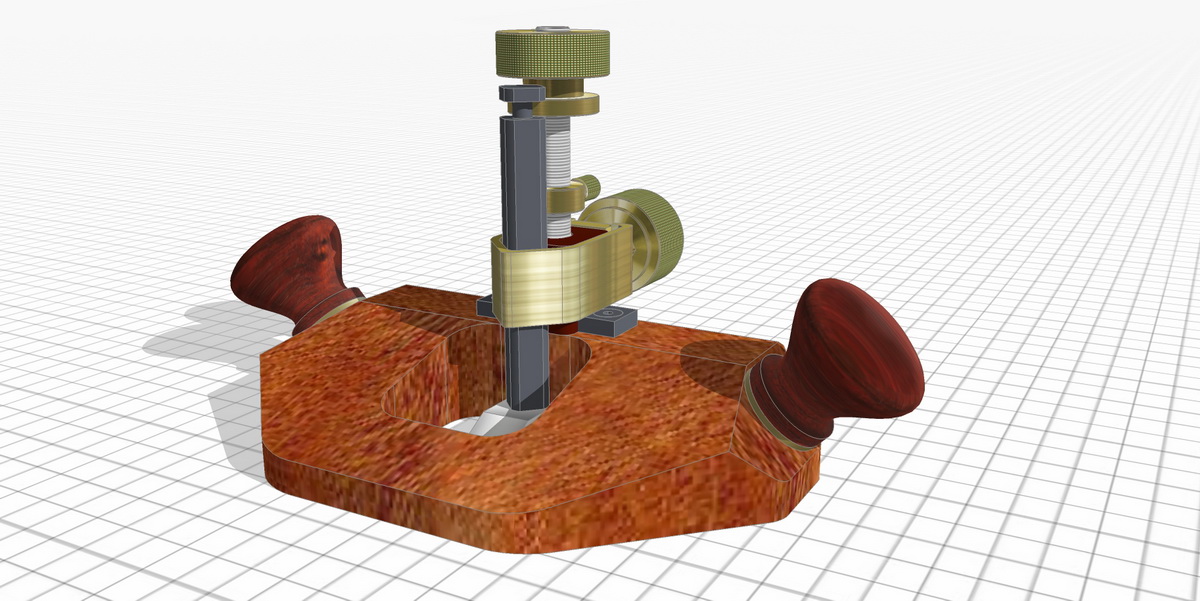

J'ai également réalisé un modèle 3D SketchUp de cette guimbarde.
Compte tenu du poids de ce fichier, il ne m'est pas possible de le joindre en PJ dans ce fil.
Vous pouvez récupérer le fichier SketchUp ( au format 2014, 2015, 2016 ou 2017), dans ma bibliothèque publique, sur 3dWarehouse
sur ce lien
EDIT : Impossible de joindre le fichier PDF même encapsulé dans une archive ZIP, trop lourd, 2400 ko ??
Je vais essayer une autre solution.
EDIT 2 : Le fichier PDF est maintenant téléchargeable ici
JDD
