création d'un petit batiment en ossature bois avec sketchup

[lebdx33]

Bonjour à tous

Je souhaiterais créer un abris de jardin en ossature bois mais très simple,
des gros poteaux, des petits, quelques poutres, une portes des planches pour le bardage...

En regardant sur le net, j'ai constaté que je pouvais faire cela sur google sketchup gratuit. Je l'ai téléchargé en version 8 et là je m’aperçois que je peux faire que des murs un dessin très grossier. Impossible de faire un batiment en ossature le plus simple possible mais en ayant un bon rendu pour se faire une idée

En cherchant encore sur le web, j'ai vu qu'on pouvait télécharger des plugins mais je ne sais pas lesquels prendre et comment les utiliser.

Mon projet serait de dessiner en 3d un plan de mon batiment entièrement en bois et avoir une feuille de débit sur excel avec les différentes épaisseurs, longueurs, largeurs, le nombre, prix unitaire etc... de mes éléments ( poutres, poteaux, planches, ....), la visserie, ... pour à la fin connaitre le nombre total de planches, de poutres, de poteaux qu'il va me falloir et le budget total.

Je suis entièrement débutant en la matière et la je suis completement perdu.

Serait il possible d'avoir votre aide svp??? je vous en serai très reconnaissant

bonne journée

[oliver67]

Je veux bien apporter mon aide.
Je te souhaite toute la patience afin d'approfondir tes connaissances avec Sketchup.
Cependant, si vraiment ce logiciel ne te convient, tu peux éventuellement essayer d'en trouver un plus simple, mais je suis pas certain que ça existe.
As-tu regardé les tutos sur le site de google ?

[bricofranck59]

Bonjour et bienvenu sur ce forum
Comme tout logiciel il faut un apprentissage. Tu trouveras sur ce site ou d'autres, des tutos pour faire tes premiers pas.
Ici http://www.copaindescopeaux.fr/forum/vi ... =19&t=1767 rubrique Sketchup
ou http://www.copaindescopeaux.fr/forum/vi ... =24&t=1749
Bon courage
Francis

[macbast]

Bonjour,

As tu regardé tout ce qu'il s'est dit dans cette section ??? Notamment les suggestions de l'assistant ici.
Je pense que tu n'as pas tout exploré, car tu peux tout à fait faire ce type de plan sous Sketchup.


-édit- Argh... grillé par Bricofranck...

[lebdx33]

merci à tous pour vos réponses

j'ai regardé les différents sujets et tutos mais rieen ne correspond à ce que je recherche

je connais quelques petits truc car j'ai essayé un peu comme utiliser les formes de base, leurs donner une texture, pivoter, dupliquer, etc ...

je ne sais pas comment commencer mon projet
dois je faire des composants un par un et les assembler ensuite ? dois je construire avec un plugin du style housebuilder ? est-ce que je dois télécharger des packs (composants) ossatures bois ??? etc.

je sais vraiment pas comment faire car après il faut que je puise avoir toute les détails de mon projet pour pouvoir avoir ma liste des matériaux.

[cuistot]

je ne sais pas comment commencer mon projet
dois je faire des composants un par un et les assembler ensuite ?

Salut c'est exactement la marche à suivre et comme tu aura beaucoup de composant identiques tu n'en dessine qu'un ensuite tu les multiplies

dois je construire avec un plugin du style housebuilder ? est-ce que je dois télécharger des packs (composants) ossatures bois ??? etc

Avis tout à fait personnel les pluing c'est beau mais il faut d'abord avoir une bonne maitrise de SU en lui même et je ne connais pas de plugin magique qui va te construire un cabanon avec tes cotes/ section/ assemblage/quincaillerie

[Jean-Mich]

Bonsoir,

A ta place je commencerai par faire une esquisse et de la mettre en ligne.
Nous n'avons aucune idée de ce que tu désires, pas de section de poutres planches etc...
Difficile de t'aider dans ces conditions.

[chapao]

Tout à fait d'accord avec Cuistot : oui, tu crées d'abord chaque élément dont tu as besoin, puis tu les multiplies et les assembles à ta guise => je serais toi, je laisserais tomber tous les plugin et autre composants "tout fait" dans un premier temps !

Donc, tu comptes utiliser des planches standard de scierie, disons de section 120 x 27mm en 2m de long ?
=> tu crées un rectangle de 120mm par 27mm puis tu l'extrudes de 2000mm
=> comme tu vas en avoir besoin de plusieurs, tu sélectionnes ta création (triple clic pour bien prendre tous les éléments de ton volume) et tu en fais un composant (menu "Edition -> créer un composant")
=> tu lui donnes un nom clair pour toi (par ex. "Planche 27x120x2000")

Puis, une fois que tu as tes "briques" de départ, tu assembles tout ça grâce aux outils de Déplacement / Rotation / Copier-Coller...

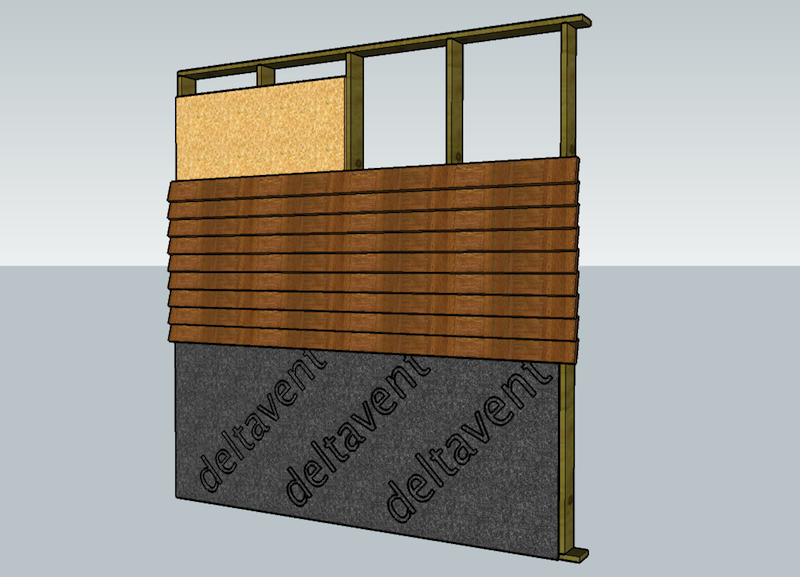

Et tu obtiens ce genre de choses :

Ci-joint le fichier équivalent Sketchup pour voir :

Ossature_Bois.skp

Ex ossature bois

(89.26 Kio) Téléchargé 1091 fois

Mais bon, les tutoriels accessibles depuis ce forum ou sur le site de Google expliquent très bien tout cela => bon courage à toi, et bon apprentissage !

[jft68]

Bonsoir,
si tu prends la peine de regarder ce qu'il y a à ta disposition sur ce forum tu devrais pouvoir t'en sortir.
Regarde ici pour un abri de jardin. http://www.copaindescopeaux.fr/forum/vi ... 619#p19619
Télécharge-le et regarde comment il est fait.
Si tu as des questions reviens ici et nous essaierons de t'aider.

Mais tu ne trouveras aucun logiciel ni plugin qui fera cela automatiquement pour toi.
Le plugin housebuilder est fait pour des utilisateurs expérimentés de Sketchup.
pas pour quelqu'un qui débute comme toi.

Ensuite fais les choses dans l'ordre. Les finitions, la fiche des débit et tout le reste viendra plus tard.
Il y a des solutions pour ça.
Mais d'abord il faut savoir ce que tu veux construire exactement.

[lebdx33]

bonjours à tous

et merci pour toutes ces réponses
j'ai suivis vos conseils et je m'en sors pas trop mal par contre j'ai un soucis pour le bardage sur une face de mon abris j'arrive pas à disposer mes planches quelqu'un pourrait il m'aider svp ???

merci

[Jean-Mich]

Pas de problème, mais sans le plan ca va être dur...

[lebdx33]

oui excusez moi j'avais oublié de le mettre

voilà en faite j'ai des petits problèmes un peu partout j'arrive pas à finir mon bardage, faire le bandeau qu'il y a devant et derrière l'abris

j'aurais également j'aimerais mettre une fenetre sur la façade mais je sais pas comment la mettre pour que ça soit esthétique j'ai mis un truc vite fais pour vous montrer l'endroit et la forme également à la droite du batiment pres de l’appenti je voudrais mettre une porte double avec des une vitres en haut de chaque porte

j'espère que vous avez compris un peu mes idées

merci beaucoup

[cuistot]

ha vivi c'est vrai qu'il a des petits problèmes les uns accumulés aux autres cela devient un vrai casse tête..
Peut être revoir la notion de composants et de groupes de déplacement de ceux ci avec bloquage dans une direction
1) Chaque madrier de ton cabanon doit en être un composant ou groupe idem pour d'autres pièces bardage/fenetre/porte.

apparemment tu as positionné les pieds (au passage aucune cotation n'est symétrique ??) ensuite tu as dessiné des madriers les un derrières les autres pour essayer d'avoir l'ossature du toit... comme tu n'a pas respecté le point 1 on est dans des raccords approximatif voir impossible
Sur la gauche de ton cabanon j'ai fait une sorte de pas à pas comment arriver à une poutre de pente

[reve]

Bonjour lebdx33

Pour un début tu te débrouilles très bien.

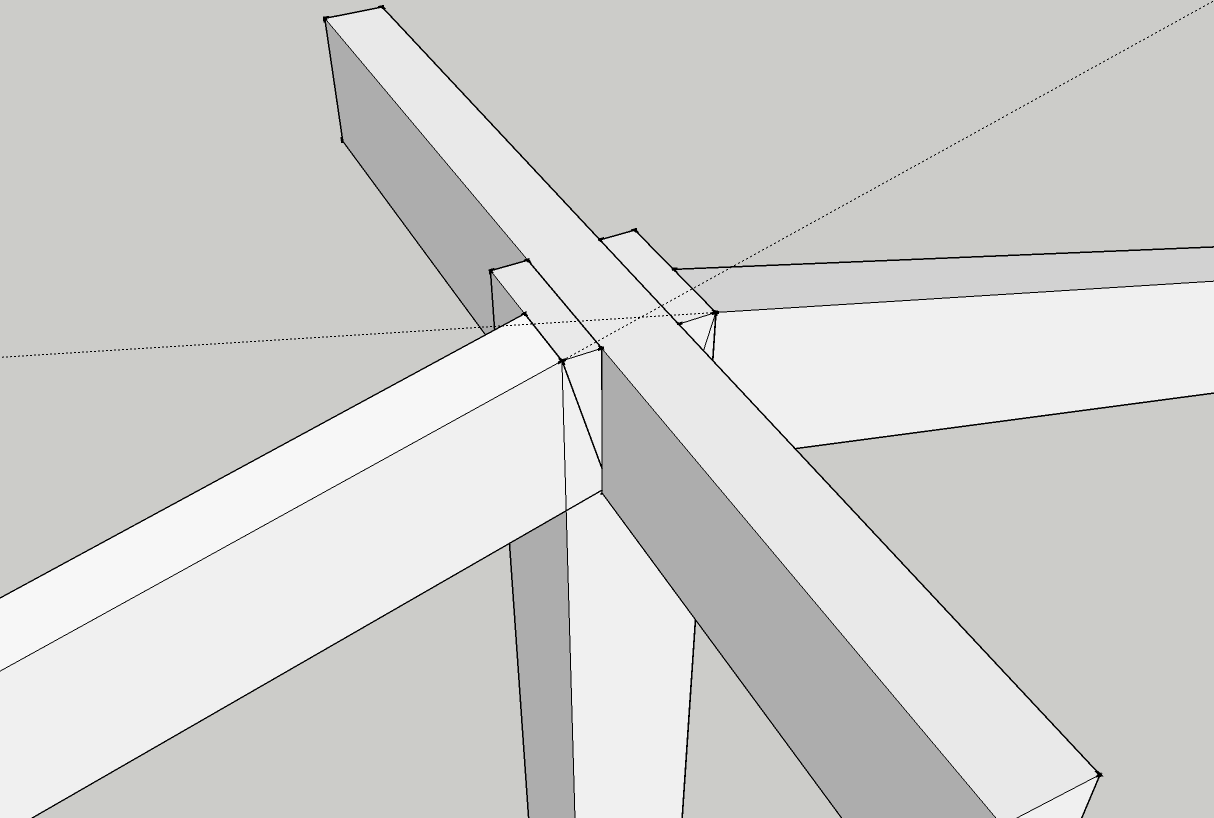

Voilà comment je ferais pour le faîtage. Cela te permets de visualiser les coupes.
Chaque pièce doit être un groupe pour ne pas adhérer l'un l'autre.
J'ai utilisé l'outil pousser tirer pour faire les encoches.

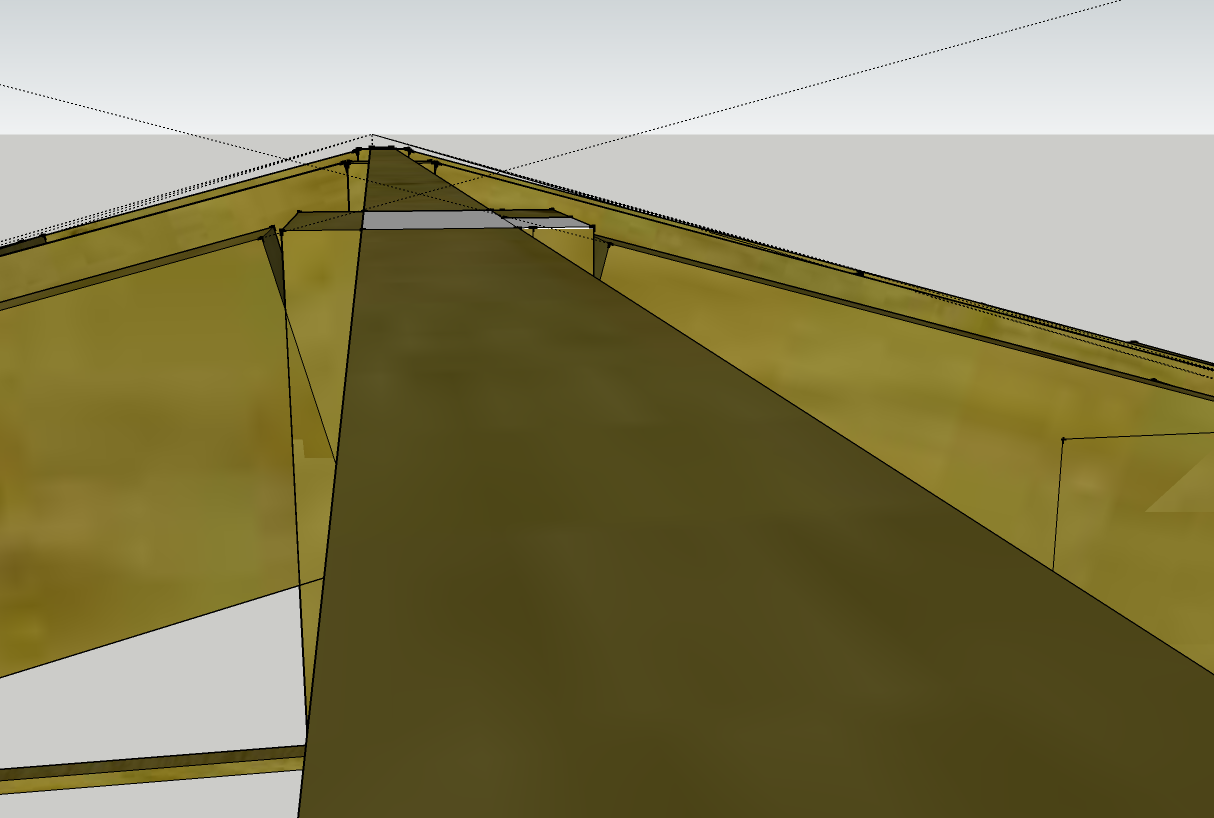

Sur cette image on voit que les pannes ne sont pas à la même hauteur.

[reve]

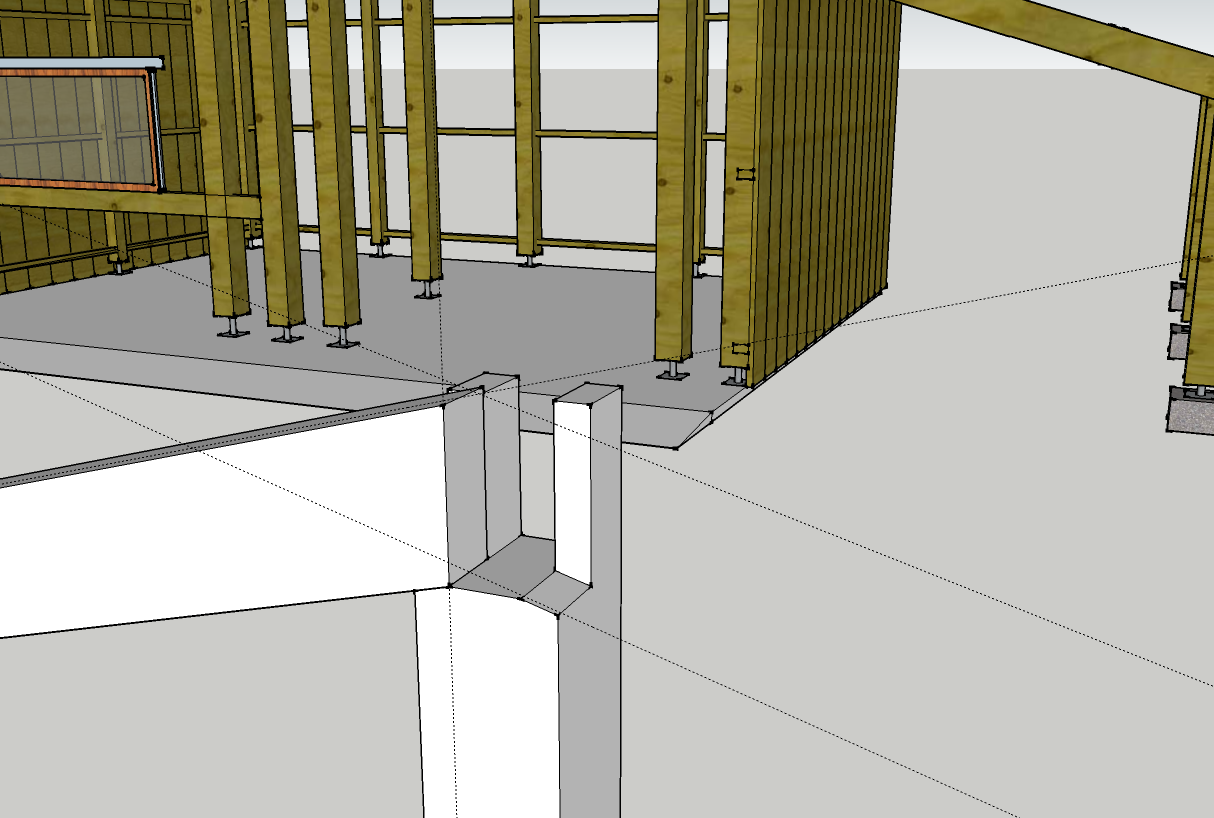

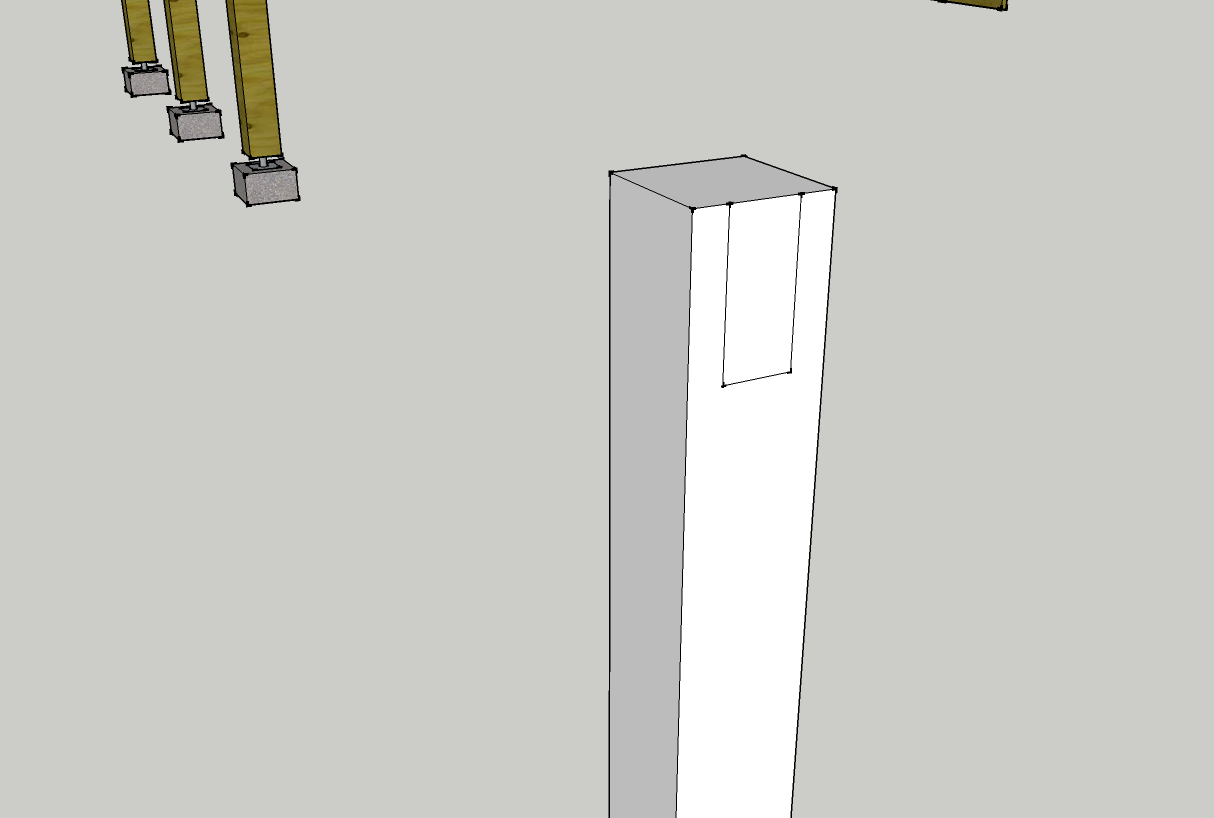

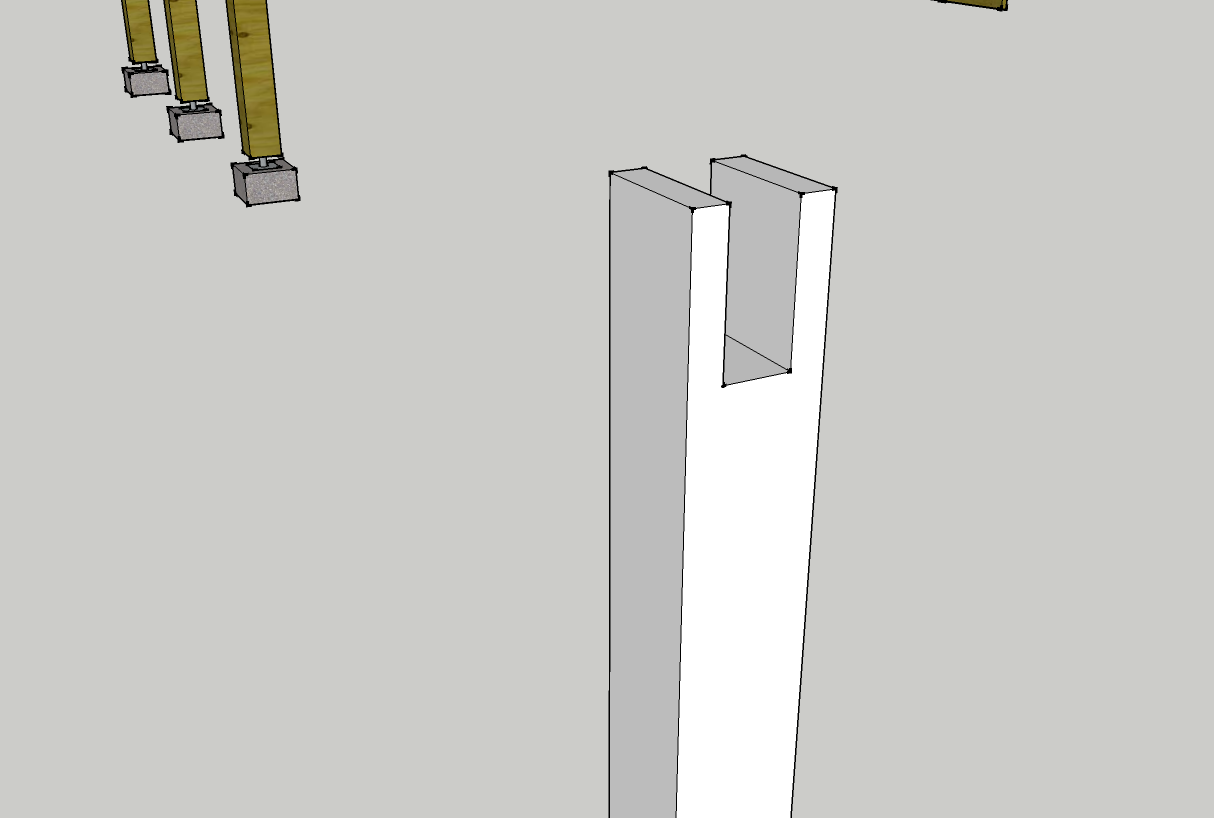

Voici le pas à pas des encoches pour le faîtage

[reve]

Suite

[lebdx33]

justement c'est pour ça que je demandais si un spécialiste pouvait faire de mon plan un élément à exploiter lors du chantier

j'ai essayé d’extruder avec pousser/tirer mais impossible je comprends pas pourquoi. J'ai passer 3/4 d'heures à résoudre le problème alors au bout d'un moment ça m'a un peu pris la tête

cependant, je ne peux pas faire de découpé pour les poutres de sections 17cmx7cm, car ça risque de casser
j'ai oublié de vous dire que dessus je mets des plaques de fibrociment donc c'est un peu lourd

j'ai déjà réalisé mon écurie de cette façon en faisant juste des découpes sur les différents poteaux et en mettant des éléments de maintien.

je me suis aperçu que j'avais des problèmes par rapport aux composants et groupes
j'en ai fait, mais chaque fois tout se lie, mais je ne sais pas du tout comment remédier à cela

pour l'alignement des différents poteaux en l'occurrence l'alignement entre petits et grands poteaux n'est pas trop grave pour l'instant, car il faut visser une planche épaisseur 3 cm sur chaque petit poteau pour arriver en alignement avec les gros

après j'ai besoin d'artistes pour situer la fenêtre la faire plus ou moins grand et mettre une double porte de l'autre côté, car là je suis en panne d'idées

[reve]

Je t'encourage tant que cela est possible de faire des assemblages à mi-bois,
plus simples à réaliser et solides.

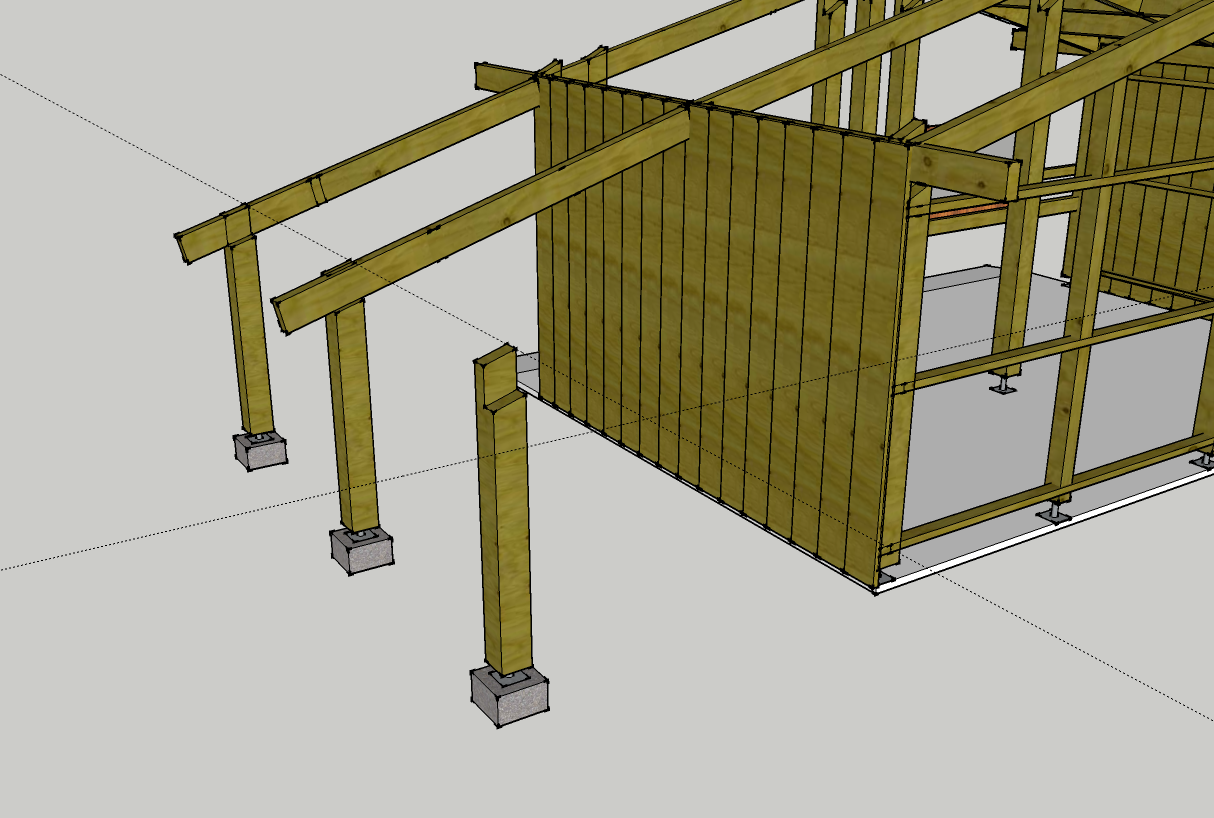

Pour les poteaux en dehors du cabanon, tu as créé des composants parfait.
Mais ils ne sont pas placé au bon endroit.

[reve]

j'ai essayé d’extruder avec pousser/tirer mais impossible je comprends pas pourquoi. J'ai passer 3/4 d'heures à résoudre le problème alors au bout d'un moment ça m'a un peu pris la tête

Cet outil ne fonctionne que sur un volume simple.
Quand tu as un groupe ou un composant il faut double cliquer dessus avec l'index ( la petite flèche )

[lebdx33]

le problème c'est que là je peux rien modifier tout est ensemble c'est prise de tête
