Réaliser des gabarits "proprement" pour défonceuse ?

[mh74hs]

Hello tout le monde,

Je vais peut être poser une question un peu bête mais j'aimerais ne pas avoir à nouveau à galérer comme ça vient de m'arriver pour ma planche à découper, du coup je me lance

Comment réalisez vous vos gabarits pour défonceuse ? Avec quel outil ?

Pour ma part j'ai pris la forme "originale" que je voulais copier et reproduire, j'ai tracé les contours sur une chute de MDF qui traînait par là, puis j'ai découpé à la scie sauteuse, sauf que... la forme ayant pas mal d'arrondis, j'ai réussi à avoir un bon contour mais tout n'était pas à 90°, du coup soit j'ai donné un angle avec ma main sans faire gaffe, soit ma scie sauteuse ( Bosch pst 900 expert donc rien d'exceptionnel... j'ai débuté avec ça... ) n'aime pas les zig-zag, ou alors encore ayant utilisé une lame spéciale zig-zag donc très très fine et elle a vrillé sans que je fasse gaffe...

Bref, étant donné que j'ai envie de me réaliser pas mal de gabarits pour pouvoir profiter pleinement de ma nouvelle OF1010 qui m'a coûté 3 poumons et 2 reins, je viens vers vous afin de voir si vous utilisez plutôt la scie à chantourner, sauteuse, ruban, etc...

Merci d'avance et j'espère que ma question n'est pas trop idiote !

PS : Question très importante également, par exemple pour réaliser des gabarits de guitare électrique, vous utiliseriez une feuille en A3 imprimée depuis une imprimante A3 ( forcément ! ) ou alors 4 feuilles A4 collées proprement les unes contre les autres ( et là ça se complique... ) ?

Maxime.

[Jean claude vandale]

2 feuilles a4 suffisent ok je

[letsgosurf]

Pour les gabarits de guitares, tu peux les acheter déjà imprimés au bon format pour pas très cher.
Sinon tu peux effectivement assembler plusieurs format A4 ensemble il n'y a rien de compliqué, mais à la condition qu'il y est un repère d’échelle dessus. Souvent un trait qui doit être parfaitement à 10 ou 15mm une fois imprimé. Car entre la numérisation et l'impression il y a souvent quelques mm qui traînent.

[diomedea]

Bonjour à tous,

Je vais peut être poser une question un peu bête mais j'aimerais ne pas avoir à nouveau à galérer comme ça vient de m'arriver pour ma planche à découper, du coup je me lance
Comment réalisez vous vos gabarits pour défonceuse ? Avec quel outil ?...

Comme ça:




Précis et rapide!
C'est quoi que tu veux faire exactement? Un gabarit pour une caisse de guitare électrique?
++
JP

[mh74hs]

Hier soir je montrais justement tes créations à ma femme et je lui disais "Oui mais lui il triche, il a une CNC "

Je serais ravi d'en avoir une mais manque de place et surtout... de budget !

Oui entre autre j'aimerais réaliser des planches à découper en forme de guitare pour en faire à mon père, et pourquoi pas en offrir à d'autres personnes, donc effectivement j'aimerais pouvoir réaliser des gabarits de manière assez précise

Mais également des gabarits "en tout genre", par exemple j'ai fais un "caddie à bière" pour mon beau frère, et j'ai pas mal galéré à la scie scie cloche pour faire les rangements de bière, je me dis la prochaine fois avec un gabarit c'est réglé en 5 minutes...

Idem pour pleins de formes diverses et variées qui pourraient me servir d'un projet à l'autre !

Merci à toi

[bulubuluplopplop]

typiquement, découpe dans du mdf à la scie ruban ou sauteuse, puis approcher le trait à la ponceuse (bande, lapidaire ou autre).

[gumma]

Je préfère le cp (5 mm ça suffit) car le chant du mdf a tendance à s'écraser sous le roulement de la fraise à copier.

[diomedea]

C'est le tricheur!
Ok, je pensais que tu cherchais uniquement un gabarit bien spécifique pour une guitare, un truc assez complexe à réaliser...
A tout hasard, tu n'aurais pas un fichier vectoriel (PDF) de ce gabarit?
++
JP

[Hugo8]

Fil qui m'intéresse particulièrement car je vais attaquer une série de gabarits.
Pour le MDF, je m'étais aussi fait la réflexion que c'était friable donc pas terrible pour un usage répété.
En revanche pour le CP je comptais partir sur du 10mm, le 5mm me paraissait trop fin, notamment sur des grands gabarits.

[mh74hs]

Non je n'ai pas de fichier vectoriel puisque j'ai plusieurs modèles en tête donc je vais finir avec une dizaine de gabarits différents rien que pour les guitares ^^ !

Pour le MDF je peux confirmer que les bords sont très friables c'était vraiment compliqué a la sauteuse ! Je suis bête par contre j'ai pas pensé à l'étape des 5mm puis finition ponceuse pourtant c'est ce que j'ai fais quand j'ai attaqué le defoncage du bois massif...

Par contre niveau ponceuse il faudrait que je songe à investir sur une ponceuse stationnaire, l'espèce de tube qui monte et descend la Je ne connais pas du tout les spécificités de ces machines mais chose sûre ça serait idéal pour ce genre de gabarits... par contre ça doit encore coûter 1 bras, je viens de commander mon guide Incra et je me suis pas encore remis de la OF1010

Faudrait que je me renseigne sur une imprimante A3 par trop chère... si ça existe... !!

Édit : Quoi que non ce serait même du A2 donc c'est mort, 1000 balles le traceur ! Je vais plutôt me prendre une bonne A4 et tenter les assemblages de feuilles avec quadrillage précis etc...

Au passage, des idées de ou trouver du CP pas trop cher ? Surtout des chutes type 50*50 vu que c'est pour du gabarit, j'ai entendu parler des caddys de chez Leroy merlin mais je sais pas si c'est encore d'actualité...

Maxime.

[bulubuluplopplop]

Par contre niveau ponceuse il faudrait que je songe à investir sur une ponceuse stationnaire, l'espèce de tube qui monte et descend la Je ne connais pas du tout les spécificités de ces machines mais chose sûre ça serait idéal pour ce genre de gabarits... par contre ça doit encore coûter 1 bras, je viens de commander mon guide Incra et je me suis pas encore remis de la OF1010

non c'est pas très cher ces ponceuses à cylindre oscillant.
J'ai acheté la triton récemment, 123 euros.
Elle a un topic dédié

Je vais plutôt me prendre une bonne A4 et tenter les assemblages de feuilles avec quadrillage précis etc...

oui ça marche très bien avec une imprimante A4.

Au passage, des idées de ou trouver du CP pas trop cher ? Surtout des chutes type 50*50 vu que c'est pour du gabarit, j'ai entendu parler des caddys de chez Leroy merlin mais je sais pas si c'est encore d'actualité...

le CP chinois (CP ordinaire) de chez leroy merlin est très bien pour ça. Niveau prix c'est imbattable.

[mh74hs]

Tu as commandé laquelle ? La TSPS450 ? 123€ ça serait tentant ma foi !!

[gumma]

Oui, en A4 ça va bien mais il ne faut pas oublier de désactiver toute mise à l'échelle par l'imprimante :

[cray666]

J'ai commis deux vidéos spécifiquement sur ce sujet :

l'une détaille le matériaux :



L'autre donne une méthode d'arrondis des angles à 90° :

[skiffr]

Au passage, des idées de ou trouver du CP pas trop cher ? Surtout des chutes type 50*50 vu que c'est pour du gabarit, j'ai entendu parler des caddys de chez Leroy merlin mais je sais pas si c'est encore d'actualité...

Oui, j'en ai récupéré comme ça il y a quelques mois et j'ai vu deux caddys pleins dans un LM local y'a quelques jours.

[ThReM]

Sinon pour ton gabarit, vois si il n'y a pas un Fablab avec une CNC dans ton coin. Tu pourras en faire un nickel

[mh74hs]

C'est quoi un Fablaaaaaaab ??

Merci pour la réponse concernant LM je vais peut être y faire un tout demain du coup j'ai déjà aperçu ce genre de chariot la semaine dernière je vais regarder ça, c'est dans les 15€ en général c'est ça ?

[lamouette]

Je pense que pour faire un bon gabarit il faut déjà savoir scier proprement à la sauteuse et utiliser une lime ou cale à poncer, ça suffit bien, si le trait est bien fait et qu tu le suit ça doit aller.
Entraines toi, déjà ne coupes pas sur le trait mais à coté (contrairement aux bricoleurs du dimanche) , puis dans les courbes ,
ta scie doit être en rotation en permanence, pas par a coups , c'est une habitude à prendre.
On doit toujours voir le trait , ne pas empieter. Au poncage tu ne verra qu'une petite épaisseur de trait.
Voilà en gros .

[mh74hs]

Merci Lamouette ce sont des détails vraiment bêtes comme tout mais je n'avais pourtant pas regardé les choses sois cet angle la ! Je vais essayer de faire un tour à LM demain matin en espérant trouver du CP.

[Claude31]

Bonjour,

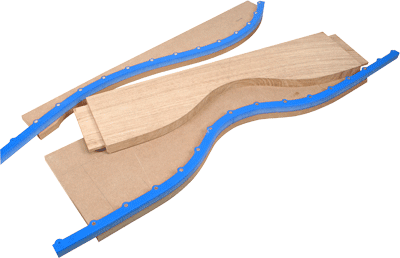

J'utilise ce type de guide pour faire des courbes harmonieuses dans mes gabarits.


Quelles explications :
https://www.hmdiffusion.com/trucs-astuc ... oires/2854

C'est pratique. Cela m'évite de mettre en route la CNC pour des choses simples!
Claude
