Moteur kity 636 mauvais sens

[seth1er]

Slt a tous,

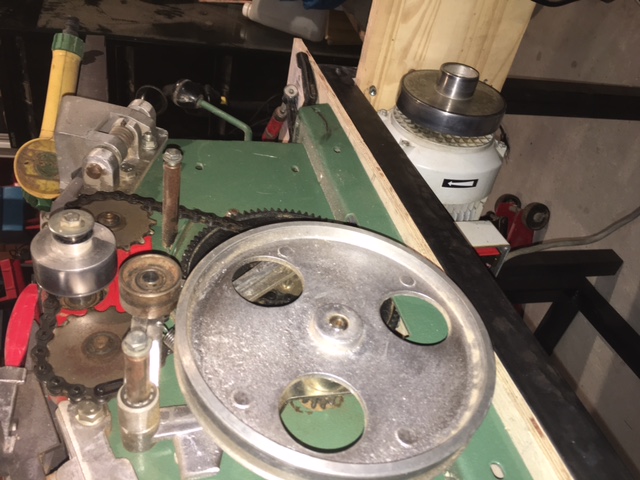

Voilà mon petit soucis du jours: je viens d'installer La degau sur une petite table de mon crus. Avec le moteur en dessous. Il s'agit d'un moteur avec des poulies des 2 côté.

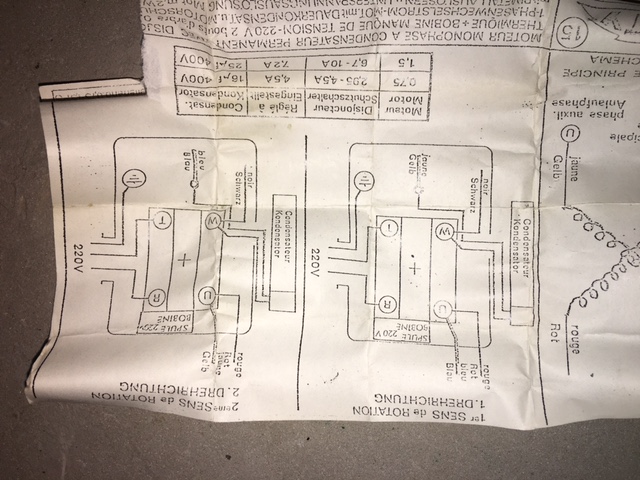

Du coup avec la poulie de 125, et bien ca tourne dans le mauvais sens. G ouvert pour voir si je pouvais inverser le sens. Il y avais un papier dedans qui expliquait comment faire mais ca ne marche pas. Quelqu'un saurait quoi faire svp?

[lamouette]

salut
c'est 220 ou triphasé?

[duncanmac]

220 v car condo et c'est écrit sur le papier

[Swinda]

Bonsoir,

Si c'est le même moteur que le mien j'avais remis le schéma au propre sur le post consacré à renov.

download/file.php?id=39338&mode=view

L'ensemble du post : http://copaindescopeaux.fr/forum/les-ou ... 16101.html (voir page 2 pour la partie electrique, je ne sais pas si ça pourra t'aider)

[seth1er]

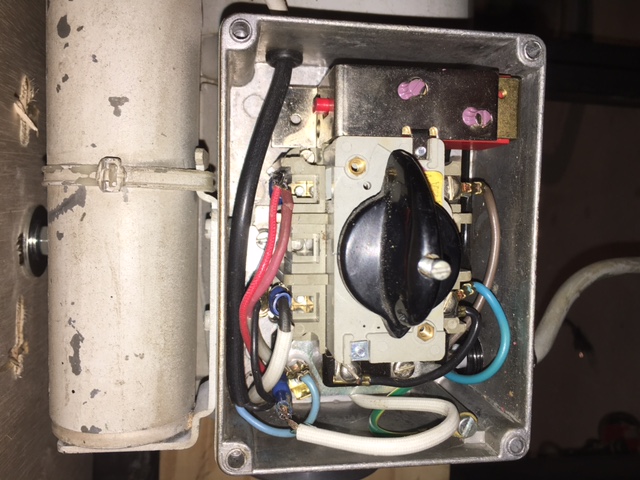

alors il s'agit bien d'un moteur 220V

par contre le cablage n'est pas le même que toi.

je ne vois pas les fils d'une sonde.
sur W j'ai le noir moteur et le noit condo
sur le V (qui n'est pas noté V) j'ai le je bleu moteur et le bleu capa
et sur le U j'ai un fil rouge moteur, et un fil marron(peut etre le jaune qui a change de couleur)qui vient du moteur


j'ai modifier comme ca:

W rien touché.
V j'ai laissé le bleu capa et branché le marron/jaune
U j'ai laissé le rouge et branché le bleu moteur.

y a un bruit mais ca ne se lance pas.

[nico31]

Salut,

La référence : https://sites.google.com/site/rebobinag ... du-sens-de
@+
Nicolas

[Vélobois]

alors il s'agit bien d'un moteur 220V
par contre le cablage n'est pas le même que toi.
je ne vois pas les fils d'une sonde.
sur W j'ai le noir moteur et le noit condo
sur le V (qui n'est pas noté V) j'ai le je bleu moteur et le bleu capa
et sur le U j'ai un fil rouge moteur, et un fil marron(peut etre le jaune qui a change de couleur)qui vient du moteur
j'ai modifier comme ca:
W rien touché.
V j'ai laissé le bleu capa et branché le marron/jaune
U j'ai laissé le rouge et branché le bleu moteur.
y a un bruit mais ca ne se lance pas.

Bonsoir eth1er et bonsoir à tous

Je viens de lire ton MP sur MB, mais comme tu as ouvert un post sur CDC, je te réponds sur ce forum.

J'ai en effet le même moteur Kity, mais je n'ai pas inversé le sens de rotation.
Si c'est un moteur 2 axes, tu peux mettre la poulie de 125 mm de l'autre côté et retourner le moteur elle tournera alors dans le bon sens.

Ce soir, je vais regarder les schémas que je possède, pour inverser le sens de rotation.
Je t'avoue quand ce moment, je n'ai pas trop de temps car je dois déménager entre Noël et je 31 décembre ...

[Gianni]

Salut. Petite question bête mais bon.... j'ai vu que tu avais encore les autocollants qui t' indiquent le sens de rotation de la poulie. Alors ma question est,es tu sur que la poulie va dans le sens indiqué ou pas?

Ainsi on saura si c'est ton montage qui à un problème ou bien ton moteur. J'ai eu le même soucis à l'achat de mes machines sur grande table et d'après mes souvenir c'est une histoire d'inversion de masse. Je suis nul en électricité et pourtant j'ai réussi à réparer alors ne t'en fait pas trop.

A bientôt.

Gianni

[Vélobois]

Bonjour à tous

Mon moteur était monté SUR une grande table, donc à l'origine il était câblé comme ça :
Sur mon moteur le marron correspond au jaune du schéma,
ce câblage correspondrait au "Deuxième sens de rotation" sur le schéma.




Si tu mets le moteur SOUS la R/D, il tournera obligatoirement dans le mauvais sens pour cette machine.
Par contre si tu peux modifier sa position sous la table (Le faire tourner de 180°) et inverser les poulies, le sens sera à nouveau correct pour la R/D.
Cela éviterait les modifs de câblage qui apparemment ne se passent pas bien.

[seth1er]

Merci pour vos réponses,

je ne savais pas que l'on pouvais changer les poulies de place.

je vais regarder ça. Merci

a moins que quelqu'un ai un site ou un tuto?

[Vélobois]

...
je ne savais pas que l'on pouvais changer les poulies de place.
a moins que quelqu'un ai un site ou un tuto?

Re bonjour
Un tuto pour intervertir les poulies ???

[seth1er]

Oui. En fait j'avoue, je ne suis pas encore aller regarder sur le moteur comment je peut faire. Si il a une visse ou si avec un arraché rotule/moyeu de voiture on peut le faire. Je ne voudrais pas trop forcer dessus

[Vélobois]

Re

En principe, c'est juste une vis et une rondelle qui plaquent la poulie sur l'axe.
Ce n'est pas emmanché en force, mais il faut, des fois, décoincer la poulie à l'aide 2 tournevis.





Image issue du site de LABOBINE :

[seth1er]

Super merci. je vais essayer ca des que possible.

Merci

[seth1er]

Arf pas de cul. Le 2eme coter est sortie facilement mais le 1er est.bien bloqué. Je v devoir bien taper dessus. On dirais que l'ancien proprio la rentrer de force

[Vélobois]

Arf pas de cul. Le 2eme coter est sortie facilement mais le 1er est.bien bloqué. Je v devoir bien taper dessus. On dirais que l'ancien proprio la rentrer de force

Re

Attention, la poulie est en l'alu.
Arrose avec un peu de dégrippant entre l'axe et la poulie.

[seth1er]

Ç fait merci à tous

[Vélobois]

Ç fait merci à tous

Re bonjour

Super !
Tiens nous au courant de tes essais.

Merci par avance.

[seth1er]

Faut deja que je change La courroie, avec ma table celle que j'ai est trop courte. Faut que jen commande une de 1120, et avec les fêtes ben ç mort. Pas d'essais avant l'année prochaine. Donc je v avoir de temps de régler tout ça lol

[Vélobois]

Faut deja que je change La courroie, avec ma table celle que j'ai est trop courte. Faut que jen commande une de 1120, et avec les fêtes ben ç mort. Pas d'essais avant l'année prochaine. Donc je v avoir de temps de régler tout ça lol

Re bonjour
OK, bon courage et passe de bonnes fêtes de fin d'année.
