Après en avoir finit avec les rénovations de ma maison (et avoir de nouveau accès au web...), je m'attaque à aménager mon atelier.
Je dispose déjà d'une scie sous table, la Bosch PP7S, que j'ai largement utilisé pour mes travaux de rénovation. Lors de ces travaux j'ai pu constater que la scie était aussi précise qu'un sniper aveugle, il y a 1 degrés d'écart par rapport à 90° (91° pour avoir 90°) sur le guide d'onglet et 6mm sur le repère gradué du guide latéral (+6 par rapport au 0 de la lame). Bon quand on le sait c'est pas trop gênant, on corrige en conséquence, mais c'est franchement pas top, de plus le maintien en position aussi bien du guide d'onglet que latéral est plus qu'aléatoire, une pression un peu trop forte et boum 1 mm de jeu...
Donc je me suis mis à la fabrication d'une grande table qui réunira cette fameuse scie sous table et, tant qu'à faire, à l'autre bout ma défonceuse (à qui j'avais déjà fait une table mais qui est bien trop haute pour être confortable et non dangereuse).
Trêve de blablabla, voilà où j'en suis :
J'ai utilisé des madriers qu'il me restait des travaux de la maison pour faire toute l'ossature, le "plateau" est composé de 2 planches, l'une en agglo de 19mm et par dessus une autre de 19mm en mélaminé pour la glisse. L'avantage d'avoir 2 planches est que lorsque la mélaminé du dessus aura pris des coups et sera devenu inutilisable dans cette configuration, elle pourra être démontée, recyclée et remplacée.
La table fait 2m de longueur pour 125cm de largeur, la hauteur n'est pas encore clairement définie car je vais la mettre sur roues, elle devrait être comprise entre 75 et 88 cm.

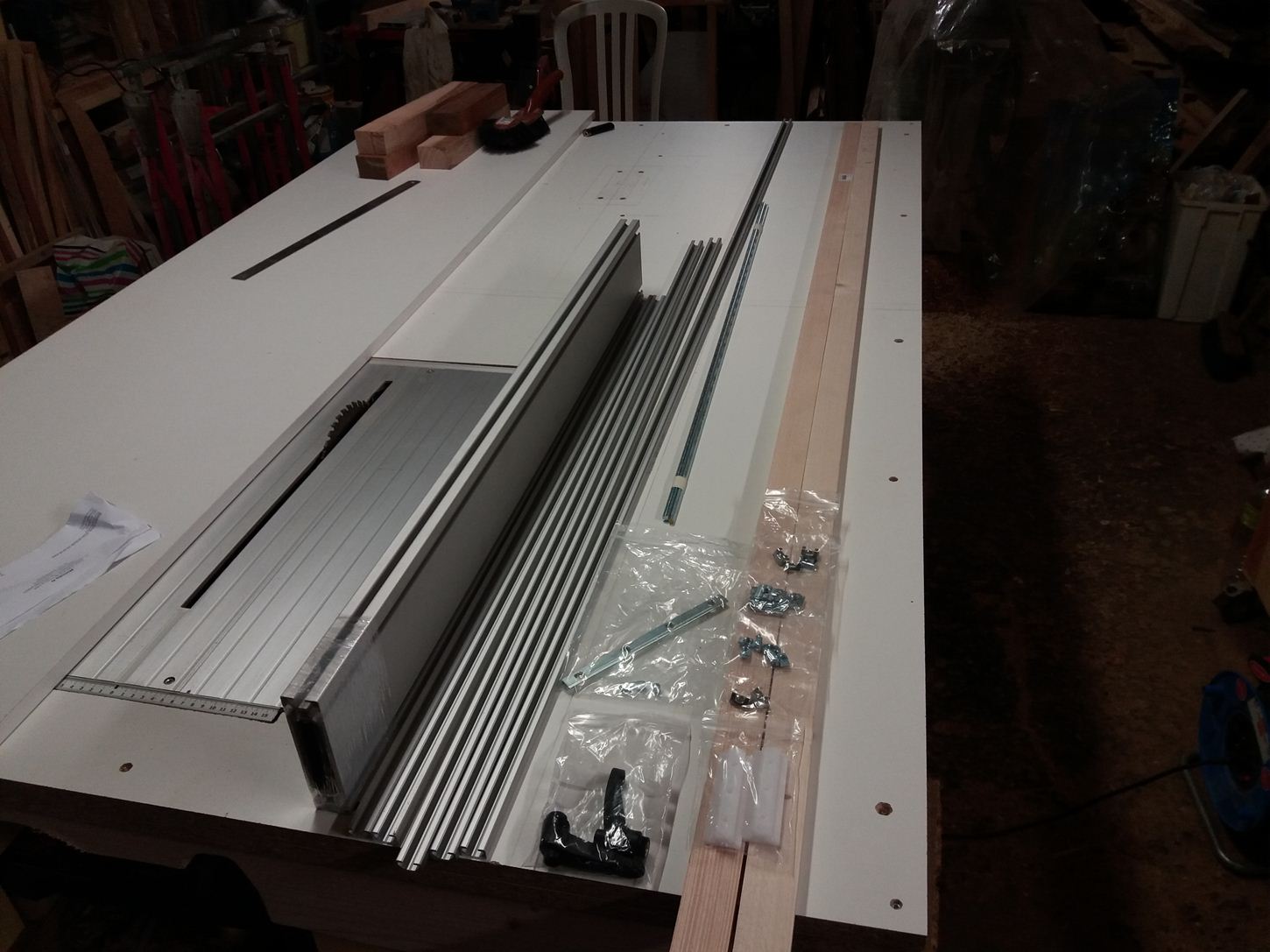

Pour les placements des profilés en T, je suis pas encore tout à fait sûr, de toute façon je ne les ai pas encore reçu donc je peut encore cogiter (si vous avez des suggestions...).
- Préparation des madriers (refente pour faire 2 chevrons, dégauchissage, rabotage)
- Usinage des tenons
- Assemblage à blanc
- Assemblage (toujours à blanc)

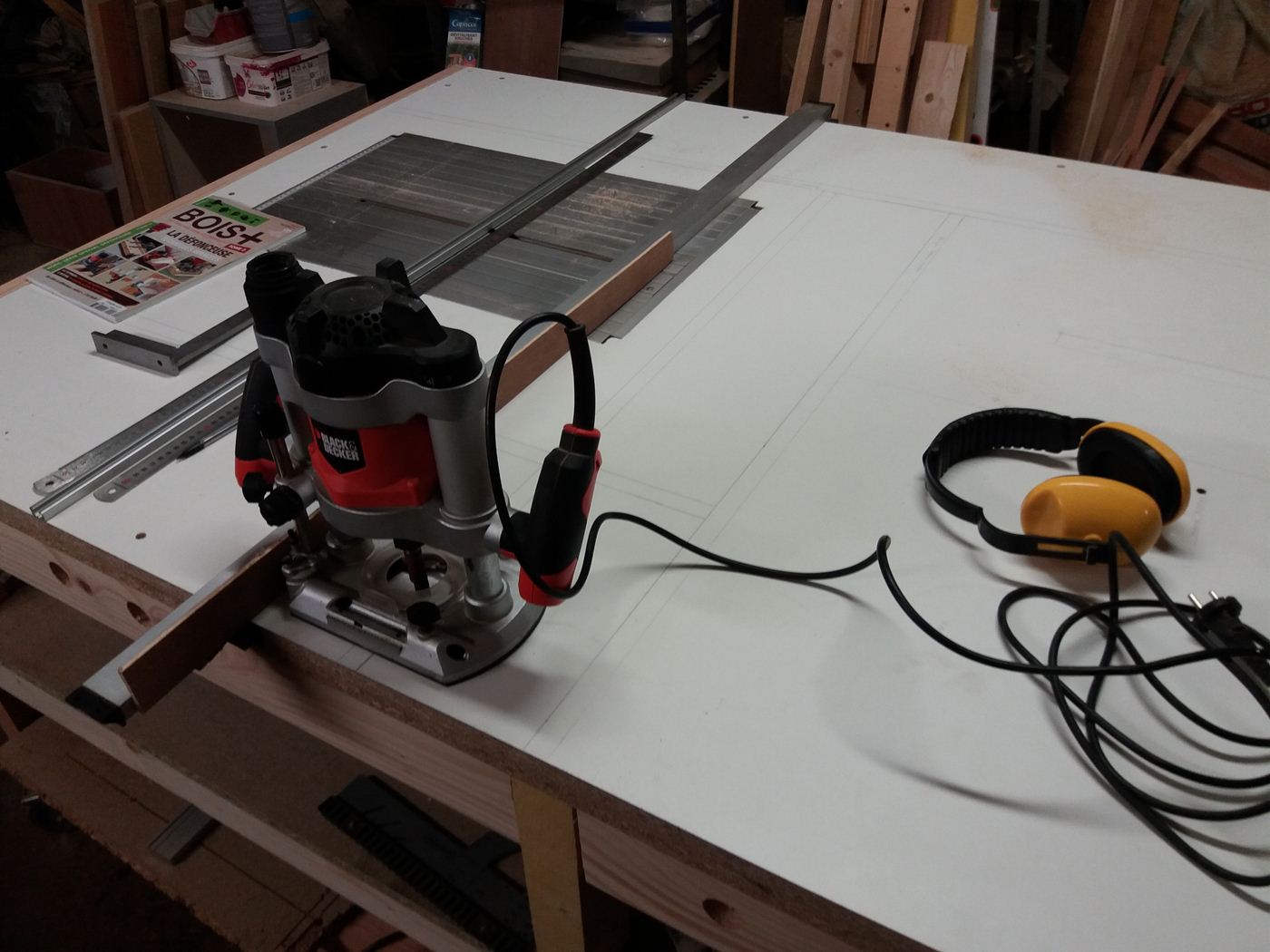

- Traçage des emplacements de coupes/rainures

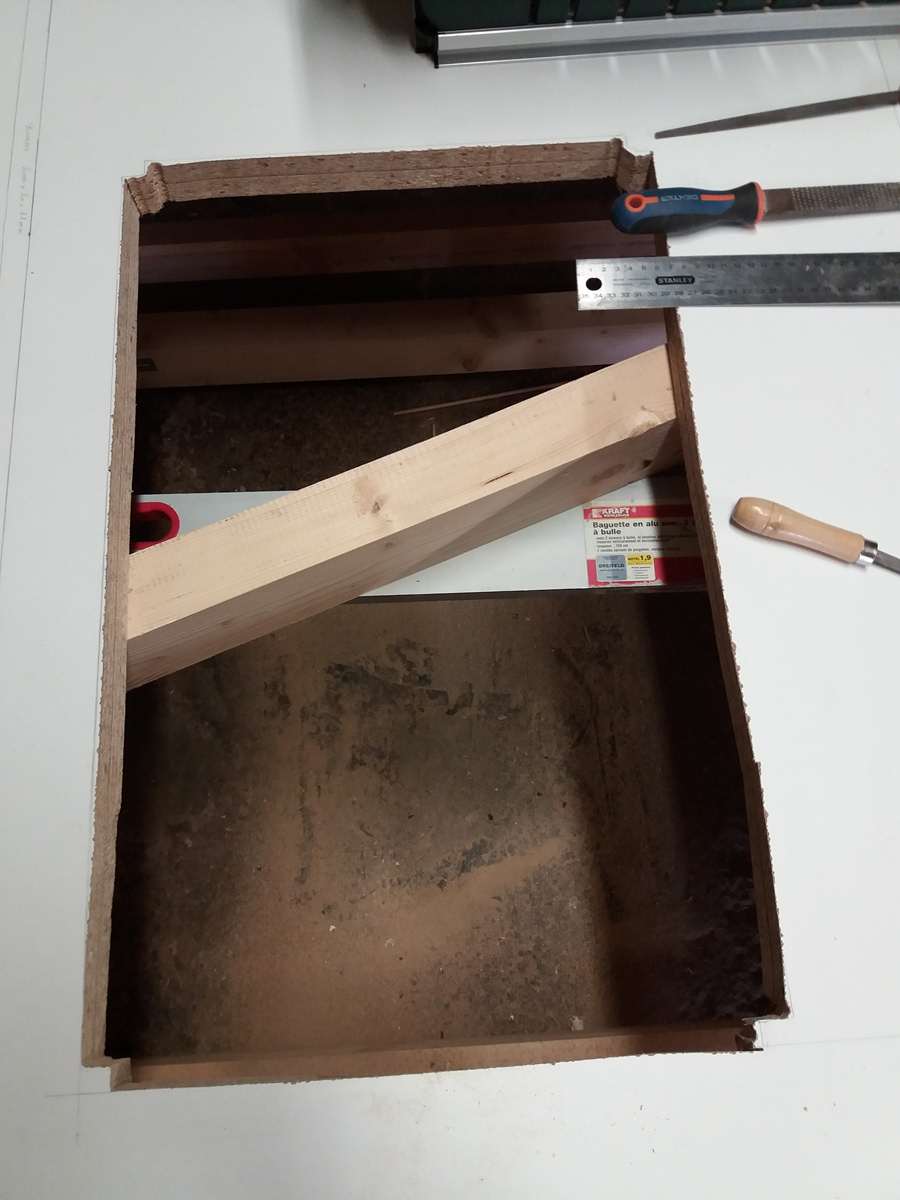

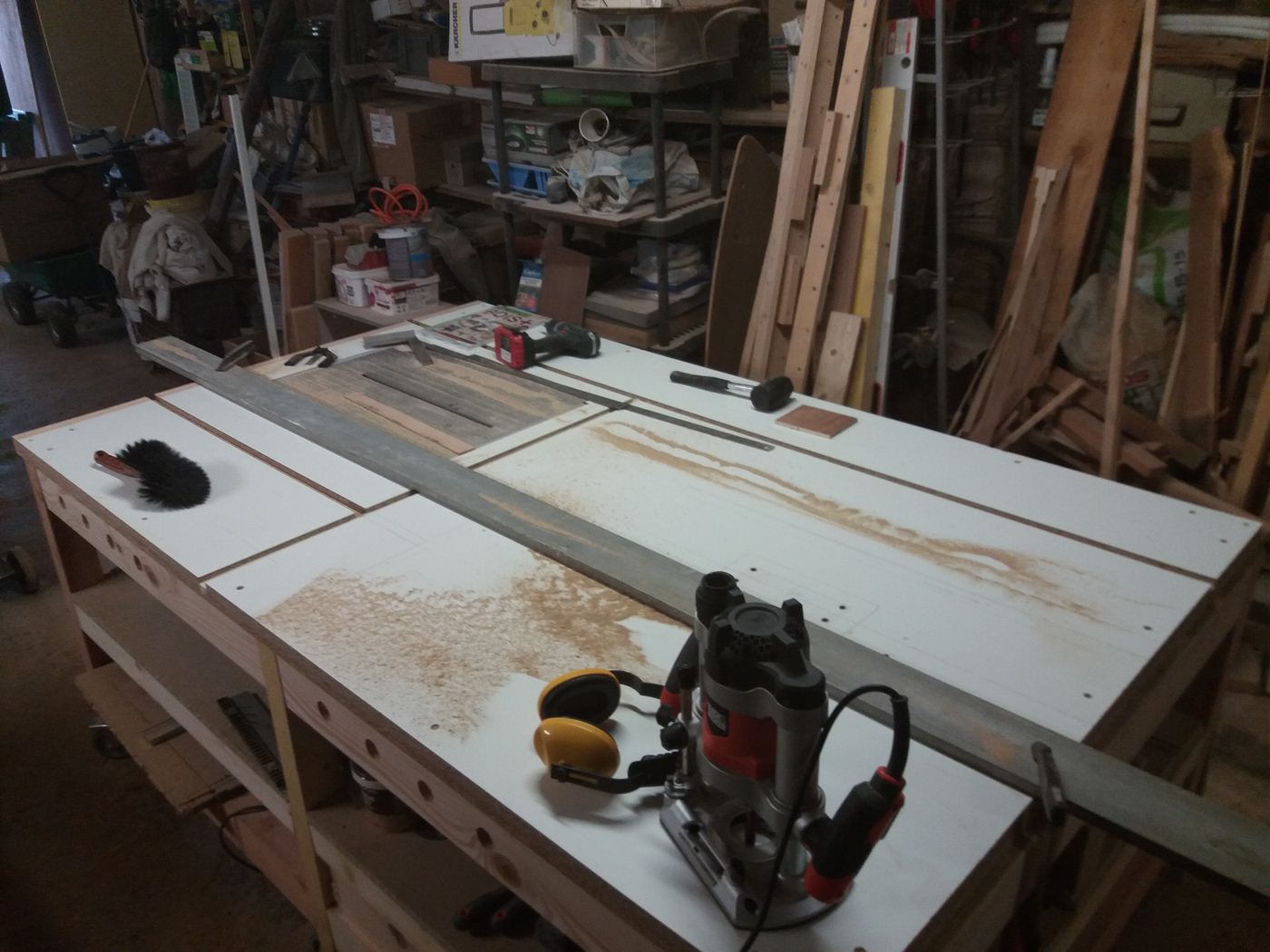

Voilà j'en suis là. J'ai fait mes tracés maintenant faut que je découpe/défonce le plus précisément possible...
Sur la dernière photo j'ai représenté la position des différents éléments.

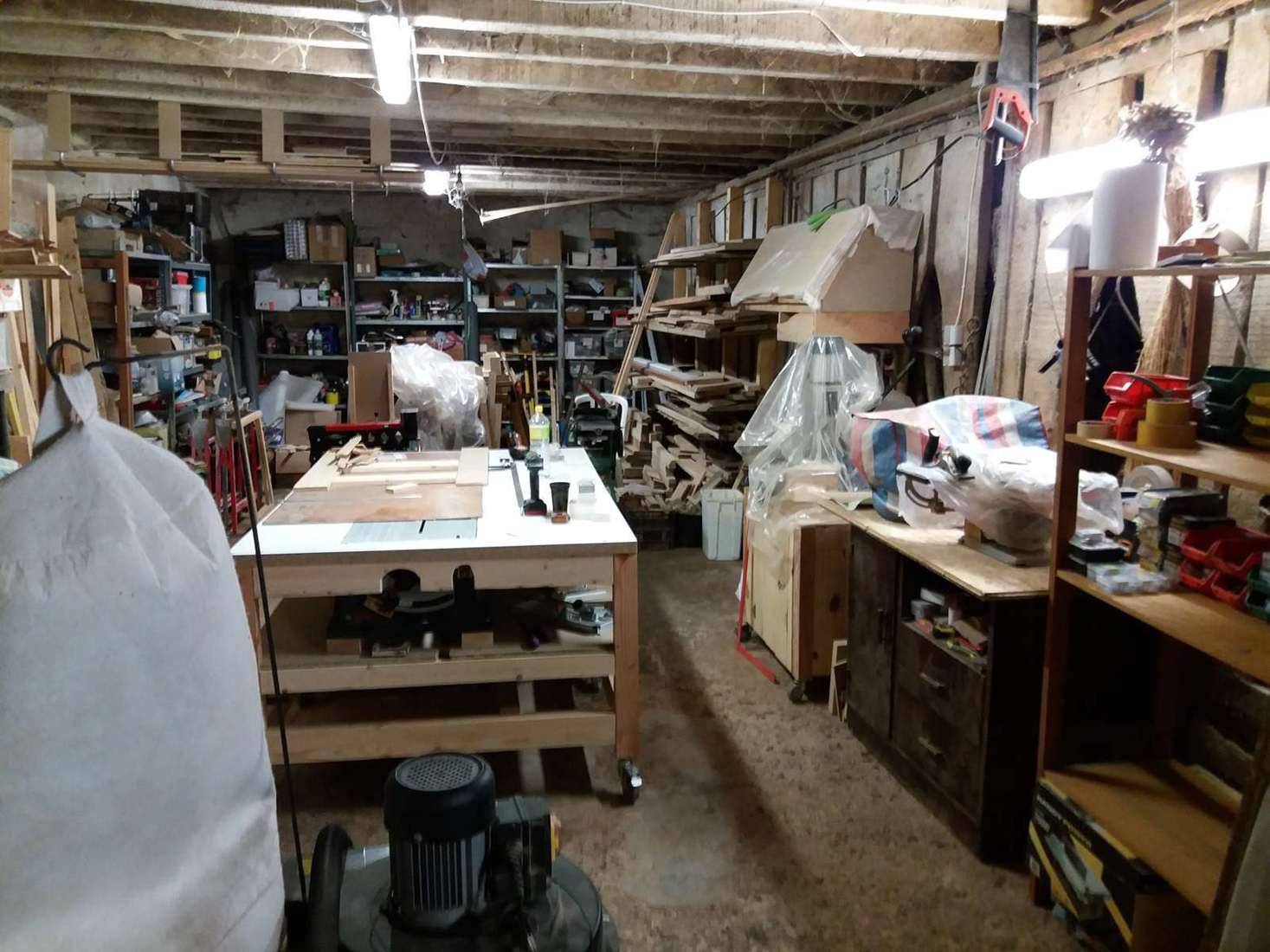

J'ai hâte de recevoir mes profilés pour continuer et retrouver un atelier

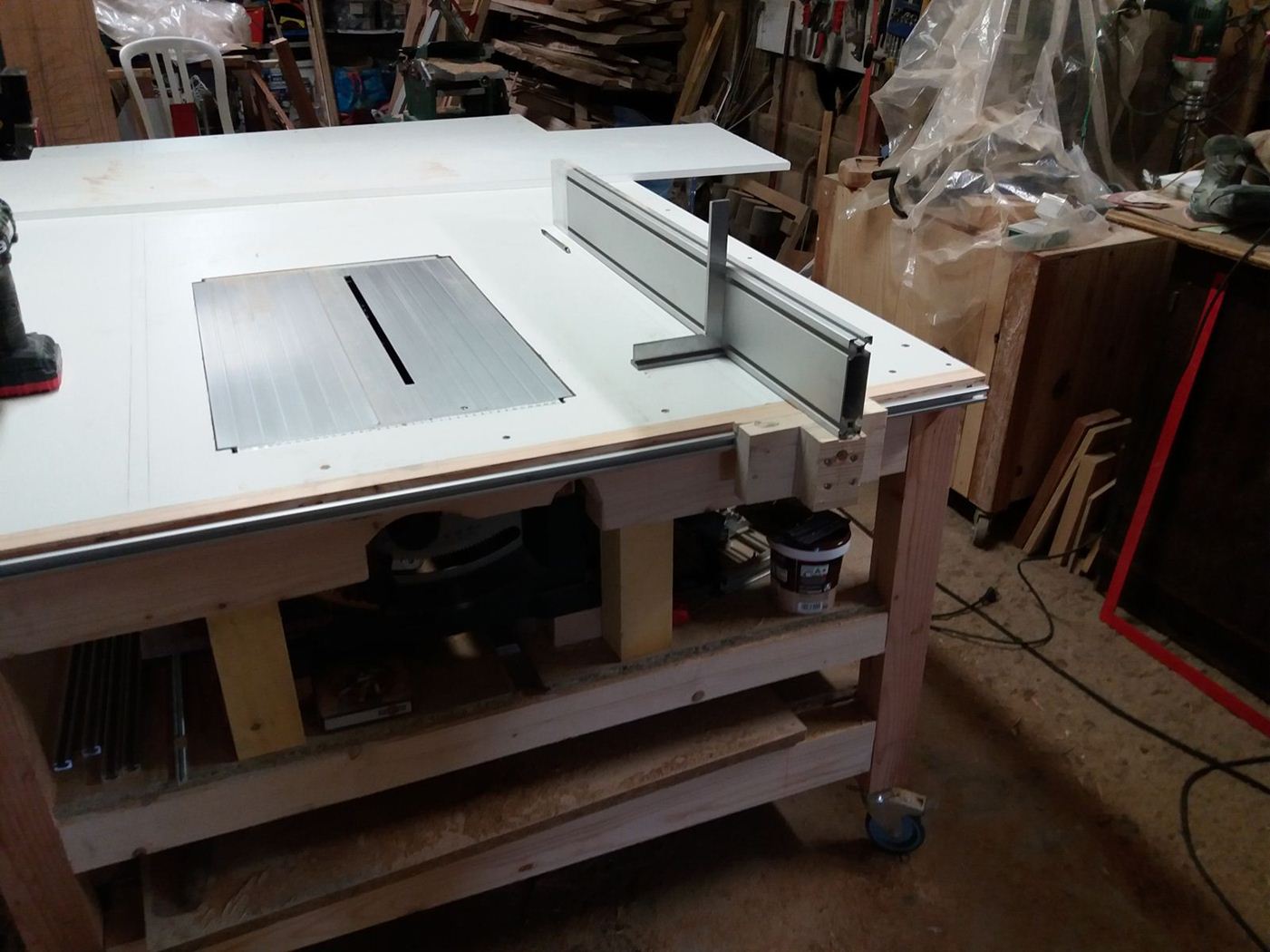

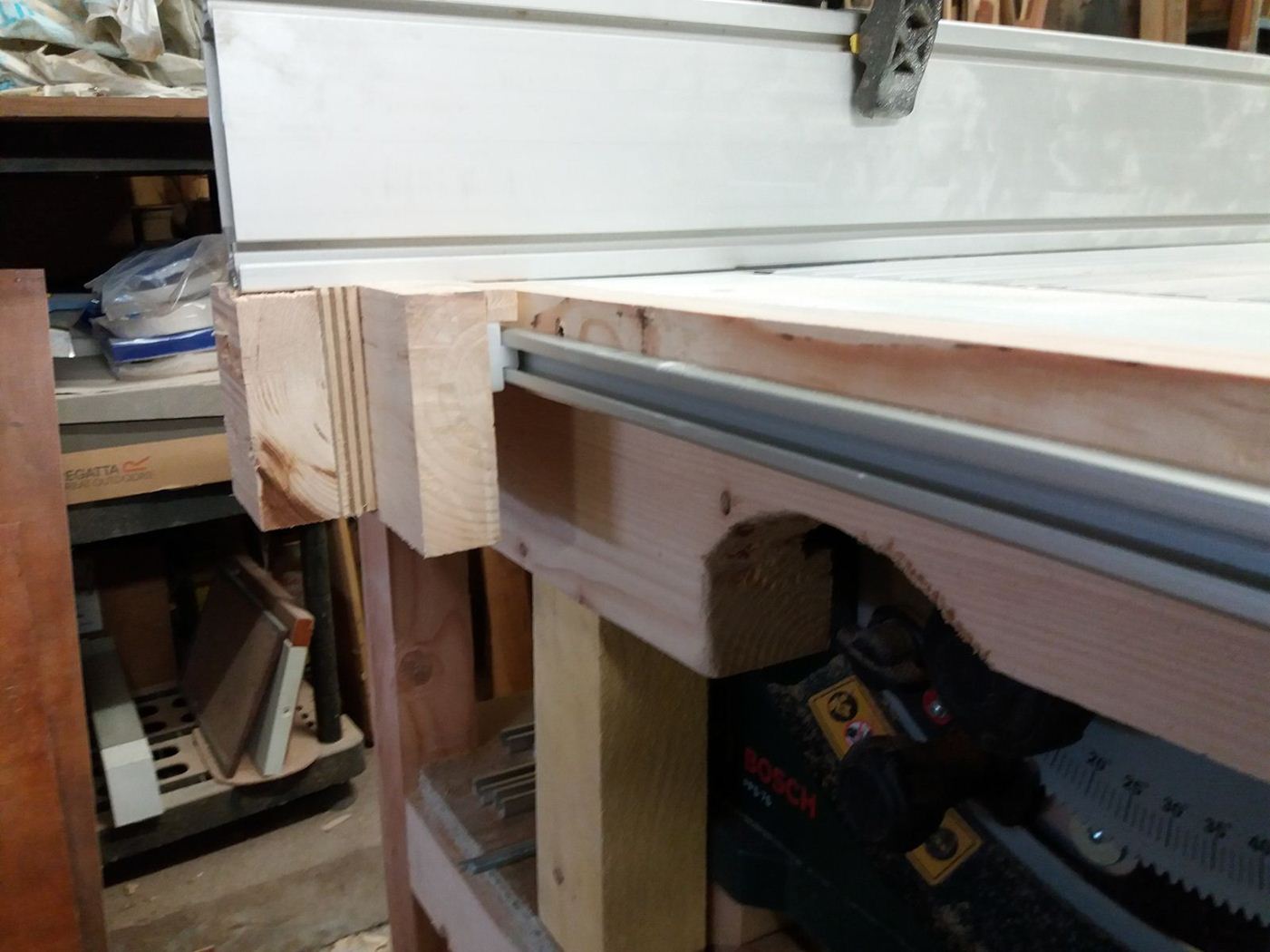

Un guide latéral viendra sur le côté droit de la scie, il fera 1m de long et 12cm de haut. Un profilé en T sera fixé sur le chant perpendiculaire à l'axe de la scie, le guide sera donc maintenu dans ce profilé (à l'aide de tasseau en T et d'une poignée de verrouillage) et à son extrémité il sera fixé dans le profilé en T transversal de la table (même principe).
Un chariot latéral coulissant est prévu dans le futur sur le côté gauche de la scie (d'où la présence d'un profilé sur toute la longueur de ce côté là), je réfléchi encore à sa conception. Pour l'instant je pense partir sur des profilés alu et des accessoires de convoyage (voir : https://www.technic-achat.com/bande-rou ... GLR_XX.cfm mais bon, une chose à la fois.
Au final (sans le chariot) elle devrait ressembler à ça :
(à rechercher sur wish : " T-tracks Slot Miter Track Jig " ou/et " T-Slot Hardware " ou/et " Aluminium Alloy Miter Bar Miter Slider Table Saw Miter " ou/et " Female Thread Star Shaped Head " ou/et " T-Slot Aluminum Profiles Extrusion " ou/et " Silver Quick Acting Hold Down Clamps Hold Down for Woodworking Tools T-Slot T-Track "
