Kity 636 Condensateur explosé

[Simiwood]

Bonsoir ,

Avec l'aide d'un ami, nous avons enfin modifié le sens de rotation du moteur vendu avec ma Kity (Pas un moteur Kity).

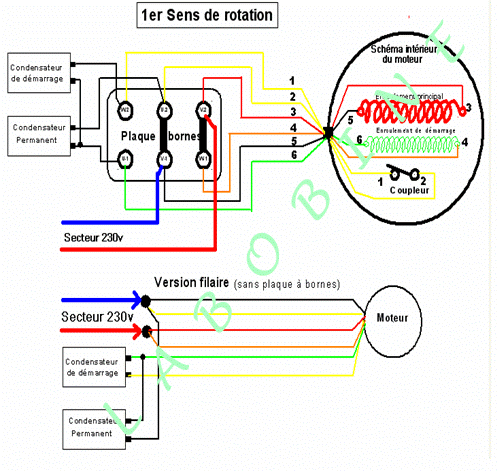

C'est un moteur 6 fil de bobinage, deux condensateur comme sur le plan ci dessous :

Le moteur tournait bien à vide, mais après 1 à 2 secondes de contrainte l'un des condensateur à explosé comme un pétard avec 11 jours de retards...
Gros boum et plein de fumée...
On a inversé les condo au remontage...
Je vais me spécialisé dans le risque d'incendie pour le plus grand plaisir de ThRem (spéciale dédicace l'ami )
Manque de chance les inscription du condo explosé sont partielement effacée. Quelqu'un pourait me dire la valeur de mon condo et/ou en recommander 1 identique ou equivalent ?

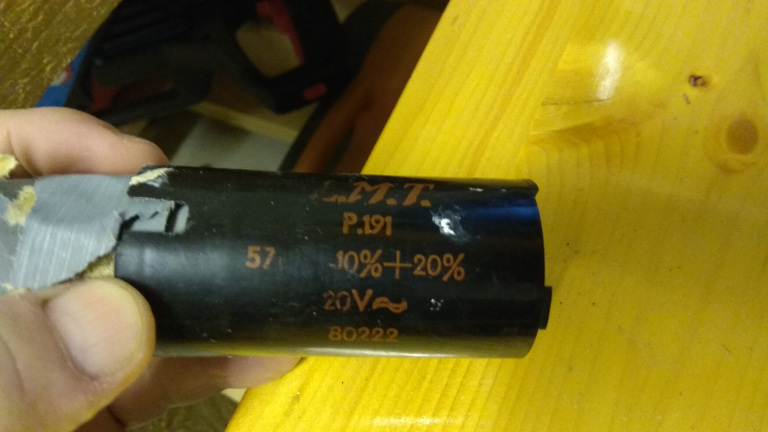

La pic du condo :

Merci d'avance pour tout indication à ceux qui on pris le temps de lire.
Et bonne année à tous

[Simiwood]

D'après mes recherche, ce serait le condensateur de demarrage qui serait en cause, et il semblerait toujours que ce soit un 57uF et qu'il ne manque pas tant d'info que ça.
Es-ce possible et cohérant ?

j'ai également trouver un site qui a pas mal de choix mais pas exactement du 57uF. Vaut -il mieux prendre le 50uF ou le 60uF ?
Ici des condo si d'autres en cherche

[Wilbern]

Salut,
A priori sur la photo ce serait un 57uf -10 + 20%

Tu dois pouvoir mettre un 60uf sans souci.

un petit lien pour payer un peu moins cher: http://www.e44.com/composants/composant ... 0UF-V.html

Ils ont pignon sur rue (magasin physique) à Nantes.

[mcop2]

Bonjour,
moi,je pense plutôt que c'est celui qui a inversé les condos qui est la cause ,pas ce pauvre condensateur qui a loyalement fait son travail pendant de nombreuses années, lui c'est la victime.

Plus sérieusement, la valeur du condensateur de démarrage est plus importante que celle du condensateur permanent. Donc, il est traversé par un courant plus important, et ça ne doit pas durer longtemps, c'est le coupleur jaune sur le schéma qui permet celà. Si il reste collé, le condensateur de démarrage ne sera pas déconnecté et explosera.
De plus, sur le moteur l'enroulement de démarrage n'est pas forcément conçu pour supporter longtemps le courant de démarrage.

La valeur du condensateur dépend du moteur, mais 57µF, c'est plausible, surtout qu'au démarrage, il est en // avec le condensateur permanent, leurs valeurs s'ajoutent donc.
Je choisirais le 60µF, de toutes façons, sur celui de ta photo, il est donné pour -10% +20% de tolérance, ce qui fait que ça valeur devait être comprise entre 51µF et 68µF. Il reste la tension qu'on ne voit pas, mais pour un condensateur de démarrage, 250V ça devrait être bon.

[Simiwood]

Merci beaucoup à tous les deux pour les infos et le lien. Bien moins chère les condo sur ton site
@mcop2
On est bien d'accord sur le maillon faible. C'est le même gars qui fait des fautes d'orthographe sans arrêt ici
Pauvre condo qui faisait bien son boulot depuis de nombreuses années et qui finit dans mon atelier..

Je vais prendre un 60uF et refaire le câblage correctement. J'espère
