comment faire cette rainure décorative

[Tory3]

Bonjour à tous,

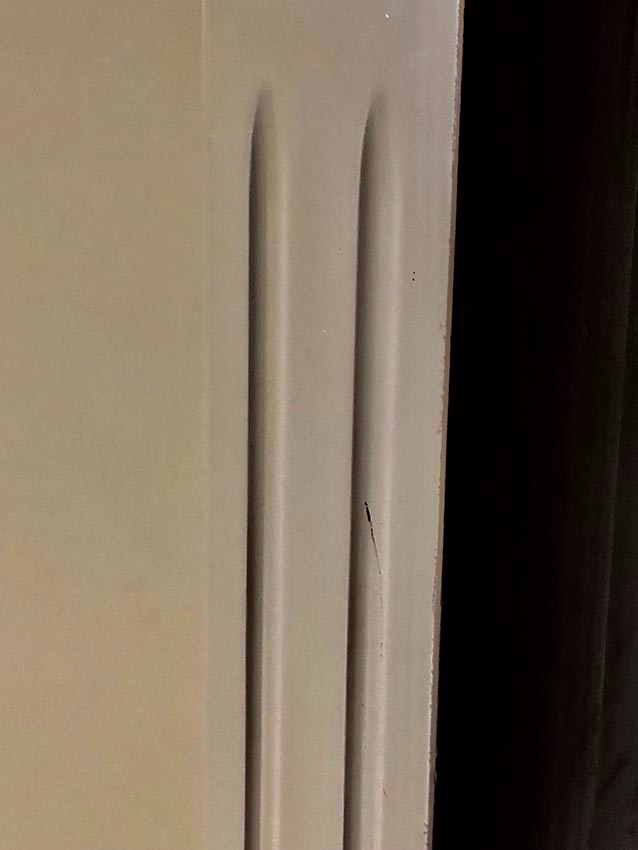

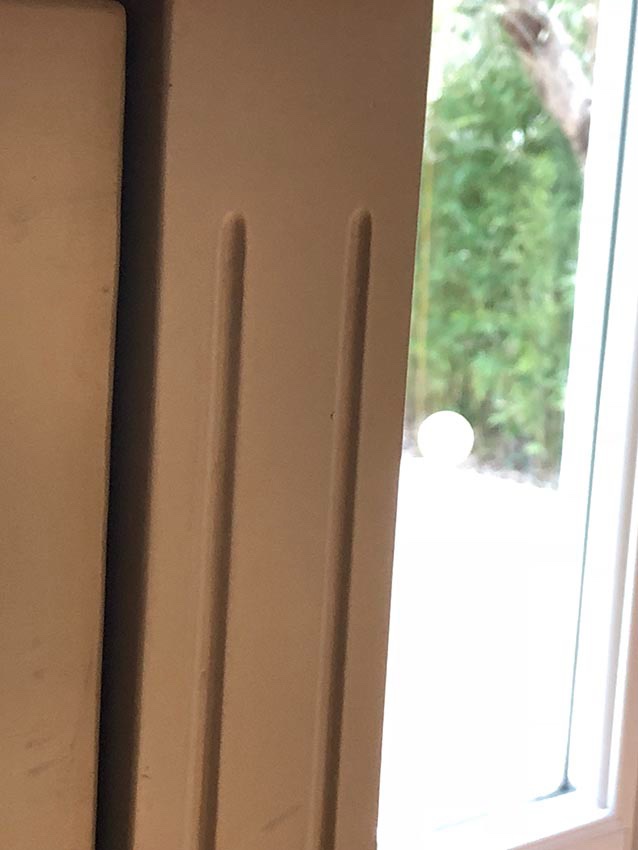

tout est dit (ou presque !) dans le titre. Je voudrais faire le type de rainure des deux photos ci-joint.
Mais je ne sais pas comment attraper le problème.
J'ai bien pensé utiliser une fraise à rainurer, mais j'obtiens une belle rainure (encore heureux !), mais pas le petit fini en "dégradé" sur la largeur (et qui n'est pas le même visiblement sur les deux photos).
Je suis preneur de toute suggestion, s'il vous plait.

merci beaucoup,

[Jeff 54]

Avec une fraise hémisphérique et une plongée progressive en avancant.


[benoithb]

Ou alors à la toupie en faisant une rainure en plein bois
La fin en pente est effectuée par la circonférence de l'outils

[Jeff 54]

Cest le fait que ce soit pas identique qui m'a fait penser a la défonceuse. Surement une plongee plus rapide (ou avance plus lente sir la première photo.
Le résultat serait plus homogène a la toupie, avec un outil large.

[lexop]

Défonceuse sous table avec une fraise à rainurer et travail en arrêté avec des cales (Bien que là je pense plus que ce soit fait à la toupie, l'effet circonférentiel est typique du porte outil). C'est le fait de "sortir" la pièce avant la fin qui crée cet effet.

[LorenBois]

À la défonceuse pour la rainure et, pour avoir le bout comme on veut, le plus simple, c'est un petit coup de gouge...

Pourquoi chercher à faire compliqué ?

[Tory3]

Merci beaucoup,

Je vais faire quelques essai et je vous tiens au courant.
J'aime bien l'idée du "petit coup de gouge"

[footix]

Je pense aussi qu'il s'agit d'une conséquence d'un travail à la toupie (je n'en ai pas) avec un diamètre d'outil élevé : difficile à reproduire à la défonceuse, il faudrait une sorte de "rampe" qui permettrait d'entrer et de sortir proprement de la coupe.

[Jeff 54]

Ce qui est bizarre pour un travail a la toupie c'est que le résultat est pas le même sur les deux photos.
A moins qu'une des deux soit la copie de la première (et faite donc ultérieurement, avec une technique / outil différent), un travail a la toupie aurait donne le meme résultat.

[DFM]

Dans l'idéal, pour avoir le début et la fin de la rainure avec une profondeur progressive, il faudrait pouvoir réaliser un gabarit de guidage pour la défonceuse avec deux extrémités qui remontent pour modifier l'enfoncement de la fraise aux extrémités.

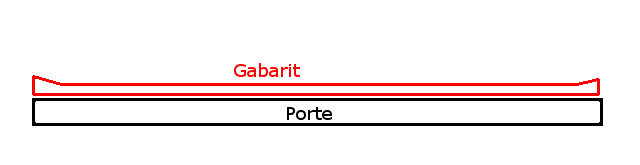

Ce gabarit, constitué de deux lattes pour guider la bague à copier, pourrait avoir le profil ci-dessous.

Rainure porte.png (2.96 Kio) Consulté 1614 fois

Sur le dessin, les pentes d'attaque du gabarit sont à angle dur avec la partie courante du gabarit, il conviendrait d'arrondir ces angles, mais c'est l'idée. Je n'ai jamais pratiqué cette technique, mais ça peut être une solution.

DFM

[footix]

@DFM : c’est à ça que je pensais quand je parlais de "rampe" pour attaquer et sortir.

[Jeff 54]

Une lame quelconque de 3 mm d'épais pour garder de la souplesse avec une cale de 5mm ou 1cm a chaque extrémité devrait le faire.
Un serre joint bien placé pour plaquer la lame sur la partie centrale.
A tester pour calibrer l'épaisseur.

[PiMa]

Ou alors à la toupie en faisant une rainure en plein bois
La fin en pente est effectuée par la circonférence de l'outils

non.
