Système de roulette pour déplacer facilement un établi de menuisier

Message par Triton »

Je cherche sans,succès un système pour déplacer facilement mon établi, type roulettes à fixer sur les montants de l'établi et non sous les pieds si je me fais bien comprendre.Quelqu'un à t'il un exemple à me proposer?
Aquarel
Poste parfois
Messages : 20
Inscription : 06 avr. 2018, 22:20
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Aquarel »

Bonjour Triton
J'ai adopté ce système pour un établi également et j'en suis très content.
C'est pas donné, mais très pratique de rendre mobile l'établi
https://www.caujolle.fr/fr/roulettes-in ... &results=1
Avatar de l’utilisateur
macbast
Accro
Messages : 11358
Inscription : 30 avr. 2012, 00:10
Localisation : Haute-Loire (43)
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par macbast »

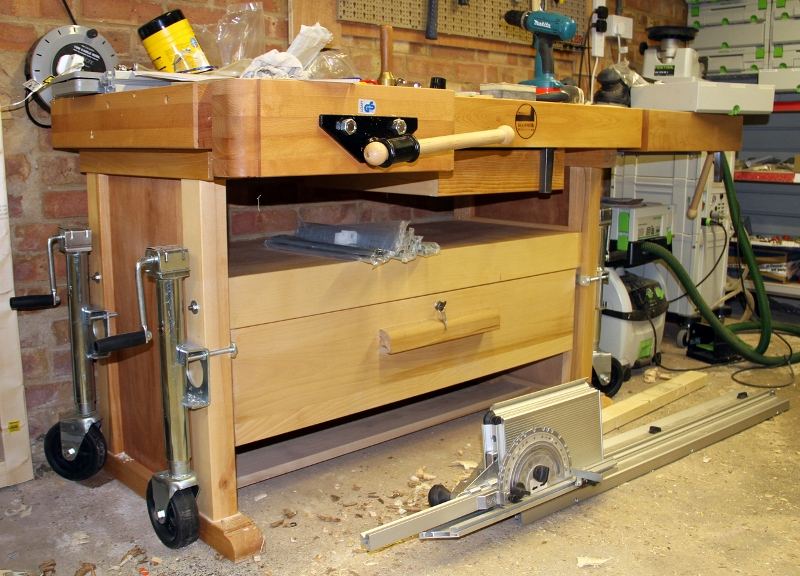

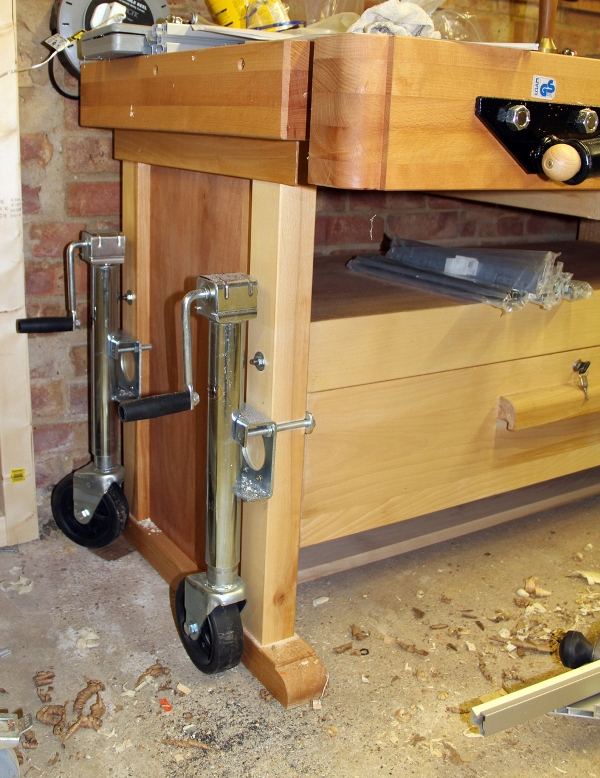

J'avais vu ce système il y a longtemps. Je trouve ça ingénieux et compatible avec le poids important d'un établi.
Pièces jointes
établi roulette 2.jpg
établi roulette 1.jpg
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !
BertrandG
Accro
Messages : 216
Inscription : 18 nov. 2020, 18:00
Localisation : Portugal
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par BertrandG »

J'ai le même système qu'Aquarel, trouvé moins cher sur Bangood à l'époque (un peu moins de 50 €) mais qui a bcp augmenté depuis. C'est très efficace, simple d'installation et supporte environ 180 Kg (400 livres).
Si tu trouves mieux je suis intéressé car j'ai encore quelques meubles lourd que je désire rendre mobile.
Amicalement
Bertrand
alfred
Accro
Messages : 1420
Inscription : 06 mars 2013, 16:20
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par alfred »

Bonsoir.
Regardez ici:
viewtopic.php?f=22&t=5081
Alfred.
Triton
Fan
Messages : 96
Inscription : 29 déc. 2020, 08:45
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Triton »

Aquarel a écrit : 30 janv. 2021, 21:12 Bonjour Triton
J'ai adopté ce système pour un établi également et j'en suis très content.
C'est pas donné, mais très pratique de rendre mobile l'établi
https://www.caujolle.fr/fr/roulettes-in ... &results=1
Merci, c'est ce à quoi je pensais mais je les avais vu à 150€ chez mano mano je crois sans mode d'emploi.
stephane1971
Accro
Messages : 798
Inscription : 17 juin 2012, 15:40
Localisation : gundershoffen
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par stephane1971 »

Bonjour

j'ai fait ceci
systeme levage meuble.jpg

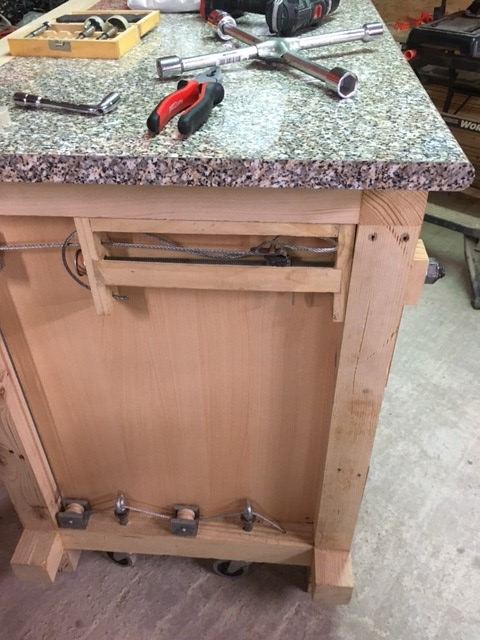

Une tige filetée avec un ecrou prisonnier sur lequel est fixé une câblette en acier , cela fonctionne bien mais j'ai fait un système de démultiplication de la force avec des poulies en bois et là vu la force une a fendue , il aurait fallu que le les fassent en acier.
poulie bois.jpg
@++++

Stéphane
Qui veut faire quelque chose trouve un moyen. Qui ne veut rien faire trouve une excuse.
Triton
Fan
Messages : 96
Inscription : 29 déc. 2020, 08:45
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Triton »

BertrandG a écrit : 31 janv. 2021, 01:35 J'ai le même système qu'Aquarel, trouvé moins cher sur Bangood à l'époque (un peu moins de 50 €) mais qui a bcp augmenté depuis. C'est très efficace, simple d'installation et supporte environ 180 Kg (400 livres).
Si tu trouves mieux je suis intéressé car j'ai encore quelques meubles lourd que je désire rendre mobile.
Amicalement
Bertrand
j'ai trouvé ce système génial sur le Net: 2 chutes de chevrons 6x4, 2 barres d'acier diam. 10 que j'avais et une planche sur roulette maison que j'avais également
coût: zéro (quand c'est gratuit, c'est dans mes prix!!!!). On glisse la planche à roulette sous l'établi, les 2 chevrons à plat proches des roulettes un 1/4 de tour à chaque chevron pour lever de 2cm et le tour est joué, mouvement inverse pour le reposer sur ses pieds. réutilisable pour le meuble à fabriquer pour ma défonceuse sous table. j'ai eu de la chance le chevron de 6 x 4 s'adaptait parfaitement, sinon il suffit d'en faire un a à la taille adéquate. : : :idea:

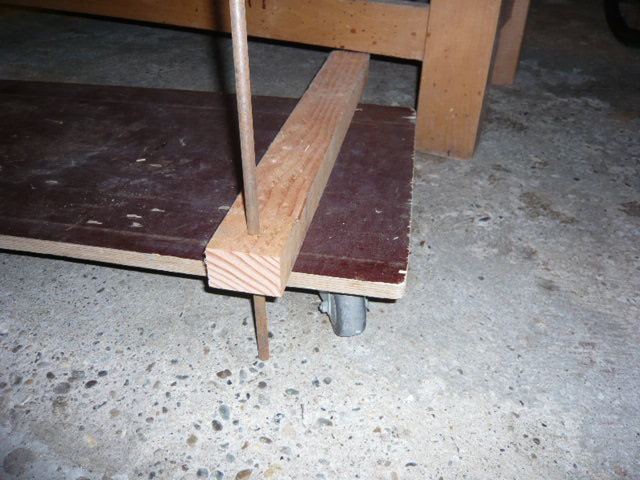

Un chevron 6x 4 percé diam 11 pour insertion tige métallique 10mm
Un chevron 6x 4 percé diam 11 pour insertion tige métallique 10mm

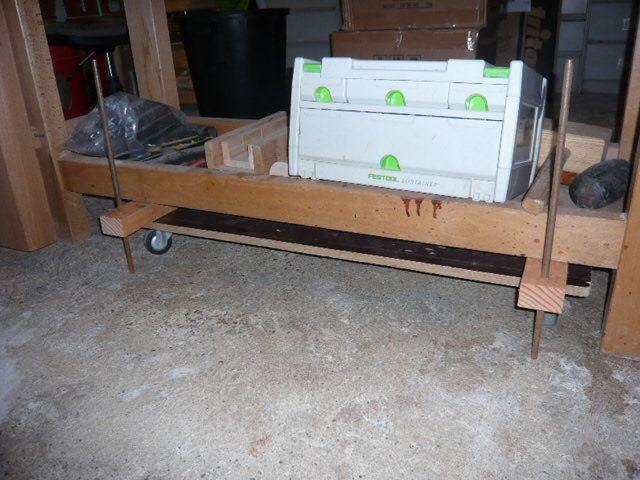

On glisse le tout sous l'établi
On glisse le tout sous l'établi

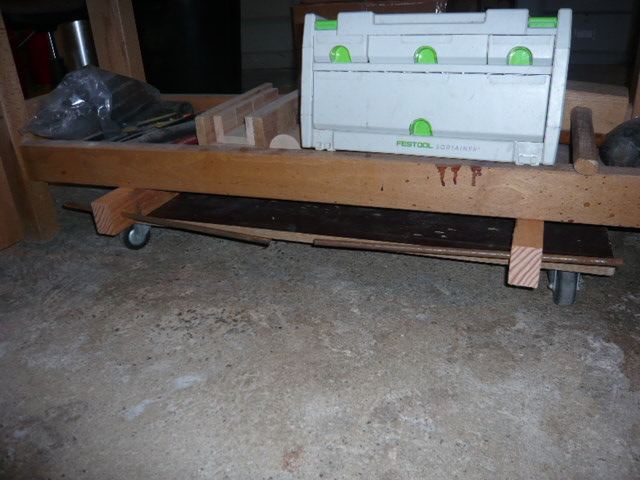

un 1/4 de tour de chaque côté et l'établi est élevé de 2cm du sol.
un 1/4 de tour de chaque côté et l'établi est élevé de 2cm du sol.
Possibilité de mettre un petit plateau 4 roulettes sous chaque chevron (plateau 580 x 290 avec 4 roulettes diam 75 = 16€ chez Toolstation)
Avatar de l’utilisateur
Skysk8er
Habitué
Messages : 39
Inscription : 02 nov. 2018, 20:15
Localisation : Hautes-Pyrénées
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Skysk8er »

Comme je ne déplace que très rarement le mien : c'est cric rouleur sous le plan inférieur et planches à roulettes sous les pieds
Avatar de l’utilisateur
capricorne25
Fan
Messages : 101
Inscription : 31 mars 2016, 22:46
Localisation : OREYE
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par capricorne25 »

Bonjour Triton, :)

Je me posais la même question et j'ai accumulé sur mon disque dur une telle quantité de schémas et vidéos que cela se compte en Giga octets.

Il y a une ou deux semaines, j'ai découvert, ce que je qualifierais de système de roulettes escamotables ultime.

Je suis d'ailleurs en train d'essayer de le réaliser pour la table de ma raboteuse dégauchisseuse.

c'est celui de Justin Depew

ci-dessous, le lien
https://www.youtube.com/watch?v=mb-OmsTQaLo
Avatar de l’utilisateur
Régine
Accro
Messages : 3026
Inscription : 22 mars 2014, 19:01
Localisation : Bandol (83)
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Régine »

Effectivement, c'est bien pensé ! :)
La vie est belle alors, carpe diem !
Avatar de l’utilisateur
micheld4036
Accro
Messages : 1660
Inscription : 23 mai 2013, 19:06
Localisation : 63700 saint eloy les mines
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par micheld4036 »

pour déplacer les équipements lourds je me suis organisé pour le faire au transpalettes. j'ai la chance d'en avoir un.
Mais je ne fais pas ça tous les jours... :D
Cordialement

Michel
TIpiER
Accro
Messages : 479
Inscription : 28 févr. 2013, 10:47
Localisation : Près de Lille
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par TIpiER »

micheld4036 a écrit : 21 févr. 2021, 18:26 pour déplacer les équipements lourds je me suis organisé pour le faire au transpalettes. j'ai la chance d'en avoir un.
Mais je ne fais pas ça tous les jours... :D
Je pense que c'est une très bonne idée
L'atout principal d'un bon établi de menuisier est d'être lourd pour ne pas bouger au moindre coup de rabot, smileyscie
L'avantage du transpal c'est qui est universel, pas besoin de "bidouille" aussi belle et ingénieuse soit elle. On en trouve pour une 100 aine d'euros, et ça sert à pas mal de chose.
Perso, j'ai trouvé un modèle avec fourches courtes, c'est super maniable
A nous de vous faire préférer le Nord !
Avatar de l’utilisateur
Dag
Accro
Messages : 629
Inscription : 04 déc. 2015, 13:44
Localisation : Fontenay sous Bois
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Dag »

Bordet vend maintenant les roulettes escamotables à tarif honnête ... https://www.bordet.fr/4-roulettes-d-eta ... 2x33413133
Avatar de l’utilisateur
jagolin
Accro
Messages : 2452
Inscription : 26 nov. 2013, 00:29
Localisation : 94210 La Varenne St Hilaire
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par jagolin »

Oui ce prix est tout à fait compétitif et elles ont l'air tout à fait comme il faut, mais comme toujours, des roulettes extérieures c'est un risque de se prendre les pieds dedans.
La vie est belle, alors pourquoi faire la gueule ? 😊
Avatar de l’utilisateur
Dag
Accro
Messages : 629
Inscription : 04 déc. 2015, 13:44
Localisation : Fontenay sous Bois
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Dag »

Je viens d'aller en chercher un lot pour un prochain possible meuble.
Très franchement, j'en au sur l'établi et sur la PAC pour l'instant. Il faut les placer judicieusement pour que ça ne dérange pas (ou le moins possible) et ce n'est pas franchement un problème.
Si on les laisse en mode roulette, forcement, ça dépasse un peu ...

D.
Avatar de l’utilisateur
cartman
Accro
Messages : 956
Inscription : 03 mars 2016, 20:00
Localisation : Gironde
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par cartman »

Si cela peut t'aider, je te donne la façon dont j'ai procédé pour le mien : viewtopic.php?f=28&t=17783&hilit=etabli&start=240
tu verras, y'a une petite vidéo qui montre comment cela marche.
ça dépend évidemment comment est foutu ton établi, mais si cela n'est pas possible pour le tien, cela peut te donner des idées.

En tous les cas, j'en suis tres satisfait. ça marche nickel depuis le tout ce temps et malgré le poid !
Robert07
Habitué
Messages : 52
Inscription : 28 mars 2021, 10:20
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par Robert07 »

Un autre système, plus simple mais plus fragile aussi

https://www.youtube.com/watch?v=01wwo93 ... neelduToit
DFM
Accro
Messages : 515
Inscription : 12 sept. 2017, 10:42
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par DFM »

Les mêmes roulettes que celles déjà proposées plus haut.
Ici sur Bordet.

https://www.bordet.fr/4-roulettes-d-eta ... 2x33413133
DFM
Accro
Messages : 515
Inscription : 12 sept. 2017, 10:42
Contact :

Re: Système de roulette pour déplacer facilement un établi de menuisier

Message par DFM »

De mémoire, il y a plusieurs années, Mathias Wandel du site Woodgears.ca avait présenté un système avec des roulettes sous l'établi qui permettaient de le relever et le faire rouler pour le transporter. Mais je ne retrouve pas cet article ... Si quelqu'un peut mettre la main dessus.
