Avis pour établi Mortaiseuse B²

[dumace]

Bonjour amis boiseux,
Je viens vers vous pour avoir vos impressions sur la futur fabrication d'un établi de mortaiseuse

J'ai la mortaiseuse : multico PM20

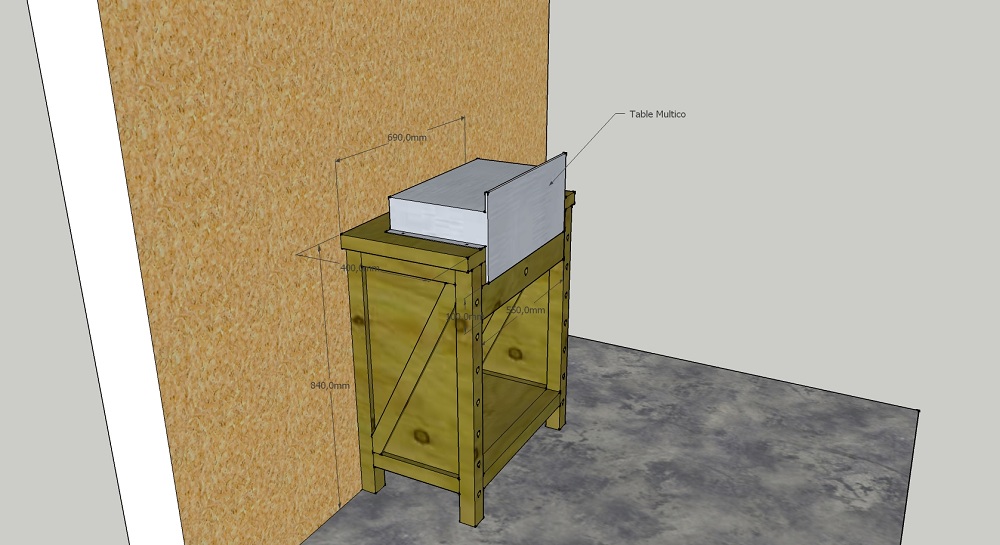

Voici un petit plan sketchup pour mortrer ce que j'en pense !

Tous les critiques sont acceptées avec plaisirs !!!

[diomedea]

Bonjour dumace,
Je serai ravis de pouvoir t'aider, mais je ne peux pas ouvrir ton fichier skp...
J’avais eu la même démarche que toi, et voici ce que j'avais fabriqué:
La structure est en acier:


Comme je n'avais pas de chariot, je l'ai équipé par la suite d'une table croisée:

Cdlt
JP

[dumace]

Pour ceux dont le fichier ne s'ouvre pas

[diomedea]

Ton support est basé sur le même principe que le mien, qui est aussi celui de Multico:


Le mortaisage avec ce type de machine demande un effort assez important au niveau de la pénétration de l'outil, de fait la fixation de la mortaiseuse sur son support devra être particulièrement solide. Le meuble et la machine devront former un ensemble indéformable, il devra donc être structuré en conséquence...
De tout les meubles supports pour machines (R/D, scies, perceuse) que j'ai construit, c'est le seul que j'ai fais en métal.
Cdlt
JP

[dumace]

Le mortaisage avec ce type de machine demande un effort assez important au niveau de la pénétration de l'outil, de fait la fixation de la mortaiseuse sur son support devra être particulièrement solide. Le meuble et la machine devront former un ensemble indéformable, il devra donc être structuré en conséquence...
De tout les meubles supports pour machines (R/D, scies, perceuse) que j'ai construit, c'est le seul que j'ai fais en métal.
Cdlt
JP

J'avais prévu le mien en Chene, Est-ce pas assez solide ?

[diomedea]

Ça n'est pas un pas vraiment un problème d'essence de bois, mais de structure. La mortaiseuse et sont support devront former un ensemble indéformable.
Sur la mienne, je me suis aperçu que les deux point de fixations d'origine ne suffisaient pas, j'ai du en rajouter deux autres:


Ici la porte repose sur une platine en acier de 15mm d'épaisseur, elle même soudée sur deux cornières de 70, et le tout boulonné sur le meuble dont la structurée est en cornière de 50.


Le bois est parfaitement utilisable, mais il ne faut pas lésiner sur la matière!
